Artikelbeschreibung:

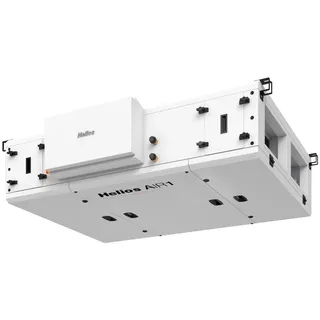

HELIOS AIR1 XC 3200 L - EFFIZIENTE LUEFTUNG UND WAERMERUECKGEWINNUNG FUER NICHTWOHNGEBAEUDE Das Helios AIR1 XC 3200 L ist ein hochleistungsfaehiges Kompaktlueftungsgeraet, speziell konzipiert fuer den Einsatz in Nichtwohngebaeuden. Es integriert einen Eurovent-zertifizierten Kreuzgegenstrom-Waermetauscher und bietet eine Waermerueckgewinnung von bis zu 90%. Dieses System gewaehrleistet eine kontinuierliche Zufuhr von frischer, gefilterter Luft und maximiert gleichzeitig die Energieeffizienz fuer optimale Luftqualitaet und reduzierte Betriebskosten. VORTEILE IM UEBERBLICK - Hohe Energieeffizienz: Mit einem Eurovent-zertifizierten Kreuzgegenstrom-Waermetauscher und einer Waermerueckgewinnung von bis zu 90% (nach EN308) werden Heiz- und Kuehlkosten signifikant gesenkt.
- Hervorragende Luftqualitaet: Grossflaechige, druckverlustoptimierte Filter der Klassen ePM1 55% (F7) und ePM10 50% (M5) gewaehrleisten saubere Zuluft und Gesundheitsschutz.
- Intelligente Regelung: Vielfaeltige Lueftungsmodi (CAV, VAV, CRPM) und die Moeglichkeit zur Anbindung an bis zu 18 Sensoren ermoeglichen eine bedarfsgerechte und automatische Ventilation-On-Demand (VOD).
- Robuste und wartungsfreundliche Bauweise: Das Gehaeuse aus korrosionsbestaendigem Aluzink-Blech mit 50 mm Mineralwolldaemmung und zugaenglichen Revisionsoeffnungen sichert Langlebigkeit und einfache Wartung.
- Leistungsstarke EC-Motoren: Zwei direktangetriebene EC-Ventilatoren der Energieeffizienzklasse IE4 mit sehr niedrigen SFP-Werten sorgen fuer einen leisen und energieeffizienten Betrieb.
- Umfassende Konnektivitaet: Die Anbindung an Gebaeudeleittechnik-Systeme (GLT) ueber BACnet TCP/IP, BACnet MS/TP oder MODBUS TCP/IP (RTU) ermoeglicht eine nahtlose Integration und zentrale Steuerung.
- Frostsicherung und Kuehloptionen: Das eingebaute elektrische Vorheizregister schuetzt vor Frost, waehrend die automatische Bypassklappe und Optionen fuer aktive Kuehlregister fuer ganzjaehrigen Komfort sorgen. EFFIZIENTE WAERMERUECKGEWINNUNG Der Eurovent-zertifizierte Kreuzgegenstrom-Waermetauscher aus Aluminium erzielt einen thermischen Wirkungsgrad von bis zu 90% nach EN308. Dies minimiert den Energieverlust durch Abluft und fuehrt die Waermeenergie effizient der Zuluft wieder zu, was Heiz- und Kuehlkosten erheblich reduziert. INTELLIGENTE UND FLEXIBLE REGELUNG Das Geraet bietet umfangreiche Betriebsmodi wie Volumenkonstant (CAV), Druckkonstant (VAV - Zubehoer erforderlich) und Drehzahlkonstant (CRPM). Eine automatische Ventilation-On-Demand (VOD) kann mittels Feuchte-, CO2- oder VOC-Sensoren ausgeloest werden, wobei bis zu 18 Sensoren pro Geraet anschliessbar sind. Dies garantiert eine bedarfsgerechte und energieoptimierte Lueftung. FORTSCHRITTLICHES FILTERSYSTEM Serienmaessig sind grossflaechige, druckverlustoptimierte Kassettenfilter (Aussenluft ePM1 55% (F7) und Abluft ePM10 50% (M5)) integriert. Optional koennen Filter der Klasse ePM1 80% (F9) in der Aussenluft und ePM1 55% (F7) in der Abluft eingesetzt werden, um selbst feinste Partikel abzuscheiden. Die dynamische, volumenstromabhaengige Druckueberwachung signalisiert den optimalen Filterwechselzeitpunkt. ROBUSTE KONSTRUKTION UND EINFACHE WARTUNG Das Gehaeuse besteht aus korrosionsbestaendigem Aluzink-Blech und ist mit 50 mm Mineralwolle fuer exzellente Waerme- und Schalldaemmung isoliert. Revisionsoeffnungen auf der Geraeteunterseite und seitlich ermoeglichen eine schnelle und unkomplizierte Wartung sowie Filterwechsel. Die integrierte Edelstahl-Kondensatwanne mit Gefaelle gewaehrleistet einen sicheren Kondensatablauf. TECHNISCHE SPEZIFIKATIONEN LEISTUNGSDATEN
- Max. Volumenstrom: 3100 m3/h (bei 250 Pa extern)
- Nennstrom inkl. Vorheizung: 20,9/20,9/15,5 A
- Spannung / Frequenz: 3 N ~ 400 V, 50 Hz
- Elektrische Vorheizung: 10,5 kW (Integriert zur Frostsicherung)
- Temperatur Arbeitsbereich: -20 °C bis +45 °C
- Aufstellungstemperatur: 0 °C bis +45 °C
- Waermeausnutzung: Bis zu 90% (Nach EN308, Eurovent-zertifiziert) ABMESSUNGEN UND GEWICHT
- Laenge: 2128 mm
- Breite: 2145 mm
- Hoehe: 594 mm
- Gewicht: 370 kg (Liefereinheit 1-teilig)
- Kanalanschluss (aussen): 700 x 720 mm (B x H) (Flanschanschluss)
- Kanalanschluss (innen): 400 x 420 mm (B x H)
- Kondensatanschluesse: 2x DN 17,5 mm (1x Fortluftseite, 1x Zuluftseite) LUFTBEHANDLUNG UND FILTRATION
- Waermeuebertrager: Kreuzgegenstrom, Aluminium (Eurovent-zertifiziert)
- Ventilatoren: 2 EC-Motoren, direktangetrieben (Klasse IE4, dynamisch gewuchtet, schwingungsgedaempft, niedrige SFP-Werte)
- Filter (Standard Aussenluft): ePM1 55% (F7) (Grossflaechig, druckverlustoptimiert)
- Filter (Standard Abluft): ePM10 50% (M5) (Grossflaechig, druckverlustoptimiert)
- Filter (Optional Aussenluft): ePM1 80% (F9)
- Filter (Optional Abluft): ePM1 55% (F7)
- Filterueberwachung: Volumenstromabhaengige Druckueberwachung
- Bypass: Automatische Bypassklappe (Fuer freie Kuehlung aktivierbar) ELEKTRISCHE MERKMALE UND KONNEKTIVITAET
- Elektrischer Anschluss: Terminals
- Geeignet fuer elektronische Steuerung: Ja
- Ventilator-Ansteuerung: 2x analog 0-10V Eingaenge (Zuluft- und Abluftventilator separat)
- Regelungsmodi: CAV, VAV, CRPM, Wochenprogramm (VAV Zubehoer erforderlich)
- Sensoranschluesse: Bis zu 18 Sensoren (Feuchte, CO2, VOC fuer Ventilation-On-Demand)
- Digitale Eingaenge: Feueralarm, externer Schalter (Ein/Aus)
- Digitaler Ausgang: Sammelstoermeldung
- GLT-Anbindung: BACnet TCP/IP, BACnet MS/TP, MODBUS TCP/IP (RTU) (Nahtlose Integration in Gebaeudeleittechnik)
- Inbetriebnahme: Inbetriebnahme-Assistenten (Einfache und schnelle Einrichtung) GEHAEUSE UND DESIGN
- Geraeteausfuehrung: Indoor positioning (Zur Montage an Geschoss-/Zwischendecke)
- Gehaeusematerial: Aluzink-Blech (Aussen korrosionsbestaendig beschichtet (RAL 7047), innen verzinkt)
- Isolation: 50 mm Mineralwolle (Waerme- und Schalldaemmung)
- Korrosionsschutzklasse: C4
- Kondensatwanne: Edelstahl (Mit integriertem Gefaelle)
- Revisionsoeffnungen: Geraeteunterseite und seitlich (Fuer Wartung und Filterwechsel) EINSATZBEREICHE UND ANWENDUNGSSZENARIEN Das Helios AIR1 XC 3200 L ist optimal fuer die Installation an der Geschossdecke oder in der Zwischendecke in einer Vielzahl von Nichtwohngebaeuden. Es eignet sich ideal fuer Bueros, Schulen, Kindergaerten, medizinische Einrichtungen, Sportstaetten, Restaurants, Einzelhandelsflaechen und Versammlungsraeume, wo eine hohe Luftqualitaet und Energieeffizienz gefordert sind. HERSTELLER UND QUALITAET Als Produkt von Helios Ventilatoren GmbH & Co.KG steht das AIR1 XC 3200 L fuer Qualitaet und Zuverlaessigkeit. Helios ist bekannt fuer seine fortschrittliche Lueftungstechnik und die Einhaltung strenger Qualitaetsstandards, bestaetigt durch die Eurovent-Zertifizierung des integrierten Waermetauschers und die Verwendung von energieeffizienten IE4-Motoren. Dies garantiert eine langfristige und wartungsarme Performance. Das Helios AIR1 XC 3200 L bietet eine nachhaltige Loesung fuer gesunde Raumluft und optimierte Betriebskosten.
