Helios Ventilatoren Lüftungsgerät mit WRG AIR1 XC 2200 R

Post/DHL, UPS, GLS, DPD, Hermes

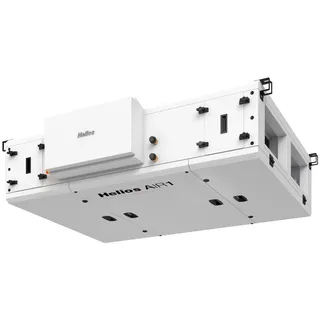

HELIOS AIR1 XC 2200 R - LÜFTUNGSGERÄT MIT WÄRMERÜCKGEWINNUNG Das Helios AIR1 XC 2200 R ist ein kompaktes Lüftungsgerät mit Kreuzgegenstrom-Wärmetauscher, konzipiert für die Montage an Geschoss- oder Zwischendecken in Innenräumen. Es erreicht einen thermischen Wirkungsgrad von bis zu 90% (nach EN 308) und gewährleistet eine effektive Wärmerückgewinnung, während die Übertragung von Gerüchen minimiert wird. Das Gerät unterstützt ein angenehmes und gesundes Raumklima und bietet durch seine vielseitigen Regelungsoptionen sowie das integrierte elektrische Vorheizregister auch bei niedrigen Außentemperaturen Frostschutz und Komfort. PRODUKTVORTEILE * Hohe Wärmerückgewinnung: Ein Eurovent-zertifizierter Kreuzgegenstrom-Wärmetauscher erreicht einen thermischen Wirkungsgrad von bis zu 90%, was zur Senkung von Energiekosten beitragen kann. * Hohe Energieeffizienz: Ausgestattet mit zwei direktangetriebenen EC-Motoren der Klasse IE4, die für niedrige SFP-Werte und stufenlose Steuerung optimiert sind. * Robuste und langlebige Konstruktion: Das Gehäuse aus Aluzink-Blech mit 50 mm Mineralwolldämmung und Korrosionsschutz (C4) sorgt für Langlebigkeit und minimierte Wärme- sowie Schallübertragung. * Umfassende Luftfilterung: Serienmäßig mit ePM1 55% (F7) Außenluft- und ePM10 50% (M5) Abluftfiltern ausgestattet, optional bis F9/F7 für verbesserte Luftqualität. * Flexible Regelungsoptionen: Vielseitige Betriebsmodi (CAV, VAV, CRPM, VOD) mit Anschlussmöglichkeiten für bis zu 18 Sensoren sowie BACnet IP und Modbus TCP GLT-Anbindung. * Einfache Wartung und Installation: Revisionsöffnungen auf der Geräteunterseite und seitlich, Steckverbindungen an allen elektrischen Bauteilen und ein intuitiver Inbetriebnahme-Assistent. * Klimakomfort: Integriertes elektrisches Vorheizregister und die Option für Elektro- oder Warmwasser-Nachheizregister sowie eine automatische Bypassklappe für freie Kühlung. WÄRMERÜCKGEWINNUNG Das Gerät verfügt über einen Eurovent-zertifizierten Kreuzgegenstrom-Wärmetauscher aus Aluminium. Dieser erreicht einen thermischen Wirkungsgrad von bis zu 90% gemäß EN 308, wodurch Wärmeenergie aus der Abluft zurückgewonnen wird. Die hohe innere Dichtheit des Wärmetauschers verhindert die Übertragung von Gerüchen zwischen Abluft und Zuluft und trägt zu einer frischen und sauberen Zuluft bei. INTELLIGENTE REGELUNG Das Gerät wird mit einer betriebsbereit verdrahteten und werksseitig funktionsgetesteten Regelung geliefert, die wartungsfreundlich seitlich am Gerät angebracht ist. Diese unterstützt zahlreiche Lüftungsmodi wie Volumenkonstant (CAV), Druckkonstant (VAV), Drehzahlkonstant (CRPM) sowie Ventilation-On-Demand (VOD) basierend auf Feuchte-, CO2- oder VOC-Sensoren (bis zu 18 Sensoren anschließbar). Die Regelung ermöglicht zudem freie Kühlung mittels automatischer Bypassklappe, aktive Kühlung über Kühlregister und flexible Temperaturregelungen (z.B. konstante Zuluft, außentemperaturgeführte Zuluft). Die Anbindung an übergeordnete Gebäudeleittechniken (GLT) ist über BACnet IP oder Modbus TCP möglich, was eine Integration in bestehende Systeme unterstützt. ENERGIEEFFIZIENTE VENTILATOREN UND ROBUSTE BAUWEISE Zwei direktangetriebene EC-Motoren (Effizienzklasse IE4) mit niedrigen SFP-Werten sorgen für einen energieeffizienten und leisen Betrieb. Die Ventilatoren sind dynamisch gewuchtet und schwingungsgedämpft gelagert, was Vibrationen minimiert und die Lebensdauer des Geräts verlängert. Das Gehäuse aus korrosionsbeständigem Aluzink-Blech (RAL 7047, Korrosionsklasse C4) und 50 mm Mineralwolldämmung gewährleistet Wärme- und Schalldämmung. Revisionsöffnungen auf der Geräteunterseite und seitlich für die Filterwartung, sowie Steckverbindungen an allen elektrischen Bauteilen, vereinfachen die regelmäßige Wartung. TECHNISCHE SPEZIFIKATIONEN * Typ: AIR1 XC 2200 R (Lüftungsgerät mit WRG Kreuzgegenstrom-WT, Decke AUL-Seite rechts) * Max. Volumenstrom: 2200 m3/h bei 200 Pa extern * Wärmerückgewinnung (Wirkungsgrad): bis zu 90% nach EN 308, Eurovent-zertifizierter Kreuzgegenstrom-Wärmetauscher * Spannung / Frequenz: 3N PH 400 V, 50 Hz * Elektrische Vorheizung: 5,6 kW (Serienmäßig zur Frostsicherung des Wärmetauschers) * Arbeitsbereich Temperatur: -20°C bis 50°C * Ventilatoren: 2x EC-Motoren, direktangetrieben, Klasse IE4, niedrige SFP-Werte, stufenlos steuerbar (0-10V) * Standard-Filter Außenluft: ePM1 55% (F7), großflächige Kassettenfilter, druckverlustoptimiert * Standard-Filter Abluft: ePM10 50% (M5), großflächige Kassettenfilter, druckverlustoptimiert * Optionale Filter Außenluft: ePM1 80% (F9) * Optionale Filter Abluft: ePM1 55% (F7) * Kondensatanschlüsse: 2x DN 17,5 mm (1x Fortluftseite, 1x Zuluftseite) * Gehäusematerial außen: Aluzink-Blech (Korrosionsbeständig beschichtet, RAL 7047, Korrosions Klasse C4) * Gehäusematerial innen: verzinkt * Isolierung: 50 mm Mineralwolle (Wärme- und Schalldämmung) ABMESSUNGEN * Länge: 2200 mm * Breite: 1550 mm * Höhe: 650 mm * Kanalanschluss: 600 x 300 mm * Gewicht: 300 kg EINSATZBEREICHE UND ANWENDUNGSSZENARIEN Das Helios AIR1 XC 2200 R eignet sich für diverse Anwendungen in größeren Räumlichkeiten, in denen eine effiziente Lüftung mit Wärmerückgewinnung erforderlich ist. Es ist geeignet für den Einsatz in größeren Wohngebäuden und Mehrfamilienhäusern, um ein gesundes und komfortables Raumklima zu unterstützen. Darüber hinaus kann es in Bürogebäuden, Bildungseinrichtungen, Fitnessstudios sowie gewerblichen und industriellen Anlagen eingesetzt werden, wo Luftqualität und Energieeffizienz relevant sind. Besonders in Bereichen, in denen die Übertragung von Gerüchen vermieden werden sollte, wie zum Beispiel in medizinischen Einrichtungen oder Küchen, kann die Dichtheit des Wärmetauschers Vorteile bieten. HERSTELLER UND QUALITÄT Das Helios AIR1 XC 2200 R wird von Helios GmbH & Co. produziert, einem deutschen Hersteller von Ventilatoren und Lüftungssystemen. Helios legt Wert auf Qualitätsstandards, was sich in der robusten Bauweise, dem Einsatz langlebiger Komponenten und der Einhaltung von Normen wie EN 308 und der Eurovent-Zertifizierung des Wärmetauschers widerspiegelt. Die korrosionsbeständige Beschichtung des Gehäuses (Korrosionsklasse C4) und die Verwendung von hochwertigem Edelstahl für die Kondensatwanne unterstreichen den Anspruch an Langlebigkeit und Zuverlässigkeit. Das Helios AIR1 XC 2200 R ist eine Lösung für effiziente Lüftungstechnik, die zur Energieeinsparung und einem gesunden Raumklima beitragen kann.

Post/DHL, UPS, Trans-o-Flex, Spedition

Kompaktlüftungsgerät mit Kreuzgegenstrom-Wärmetauscher inkl. Regelung fertig verdrahtet. Zur Montage an der Geschossdecke oder in der Zwischendecke in Innenräumen. Eingebautes elektrisches Vorheizregister zur Frostsicherung des Wärmetauschers bei sehr niedrigen Außenlufttemperaturen. Bei erhöhtem Komforttemperaturbedarf kann optional ein Elektro- oder Warmwasser-Nachheizregister in das Gerätegehäuse eingebaut werden. Gehäuse: Aus Aluzink-Blech, isoliert mit 50 mm Mineralwolle zur optimalen Wärme- und Schalldämmung. Außen allseitig korrosionsbeständig beschichtet, RAL 7047, Korrosions Klasse C4, innen verzinkt. Revisionsöffnungen auf der Geräteunterseite für einfachen Zugang und optimale Reinigungs- und Wartungsmöglichkeit. Zusätzliche Revisionsöffnung seitlich für die Filterwartung. 2 Kondensatanschlüsse DN 17,5 mm: 1 x Fortluftseite, 1 x Zuluftseite. Kondensatwanne aus Edelstahl mit integriertem Gefälle. Automatische Bypassklappe zur freien Kühlung aktivierbar. Temperaturfühler für Außenluft, Zuluft, Abluft und im Wärmetauscher zur ganzheitlichen Überwachung des Betriebszustandes. Eurovent-zertifizierter Kreuzgegenstrom-Wärmeübertrager aus Aluminium mit einem hohen thermischen Wirkungsgrad nach EN 308 von bis zu 90 %. Der Wärmetauscher verfügt über eine hohe innere Dichtheit und eignet sich damit besonders für Anwendungen, bei denen die Gefahr einer Geruchsübertragung bestehen kann.Ventilatoren: 2 direktangetriebene EC-Motoren, Klasse IE4 mit sehr niedrigen SFP-Werten, dynamisch gewuchtet und schwingungsgedämpft im Gerät gelagert. Stufenlos steuerbar über 0-10V Signal. Steckverbindungen an allen elektr. Bauteilen zur Vereinfachung von Wartungsarbeiten. Filter: Serienmäßig sind zwei großflächige, druckverlustoptimierte Kassettenfilter eingebaut (Außenluft ePM1 55% (F7) und Abluft ePM10 50% (M5)). Der Einsatz von Filtern der Filterklasse ePM1 80% (F9) in der Außenluft und ePM1 55% (F7) in der Abluft ist optional möglich. Die Filterüberwachung erfolgt mittels dynamischer, volumenstromabhängiger Drucküberwachung. Regelung: Das Lüftungsgerät wird mit einer vielseitigen Regelung betriebsbereit ausgeliefert. Die Regelung ist wartungsfreundlich in einem Anschlusskasten seitlich am Gerät angebracht, werksseitig verdrahtet und funktionsgetestet. Es stehen wahlweise 2 Bedienelemente (ECO und Touch) zur Verfügung (erforderliches Zubehör). Regelungsfunktionen: Lüftungsmodi Volumenkonstant CAV, Druckkonstant VAV (Zubehör erforderlich), Drehzahlkonstant CRPM in % oder über Wochenprogramm. Automatischer Lüftungsbetrieb/ Ventilation-On-Demand (VOD) mittels Feuchte, CO2 oder VOC Sensoren. Bis zu 18 Sensoren pro Lüftungsgerät anschließbar. Freie Kühlung, aktive Kühlung mittels Kühlregister (Kaltwasser oder DX). Temperatur-Regelung, z.B. Konstante Zuluft, außentemperaturgeführte Zuluft, Raum-Zuluft-Kaskade, etc. möglich. Digitale Eingänge für Feueralarm und externen Schalter (Ein / Aus). Digitaler Ausgang für Sammelstörmeldung. Externe Ventilator-Ansteuerung über zwei analoge 0-10V Eingänge (Zuluft- und Abluftventilator separat). Anbindung an die GLT über BACnet IP oder Modbus TCP möglich. Inbetriebnahme-Assistenten zur einfachen und schnellen Inbetriebnahme des Geräts sowie des passenden Zubehörs.

Post/DHL, DPD

Helios Ventilatoren Lüftungsgerät mit WRG AIR1 XC 2200 R

Post/DHL, GLS, DPD

Helios Ventilatoren Lüftungsgerät mit WRG AIR1 XC 2200 R
