Artikelbeschreibung:

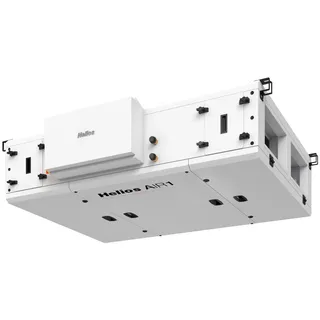

Helios AIR1 XC 3200 R - Effizientes Lüftungsgerät mit Wärmerückgewinnung Das Helios AIR1 XC 3200 R ist ein modernes Kompaktlüftungsgerät mit Wärmerückgewinnung (WRG). Es wurde für die Belüftung von großen Innenräumen wie Wohngebäuden sowie gewerblichen und industriellen Anwendungen konzipiert. Ausgestattet mit einem Kreuzgegenstrom-Wärmetauscher, erreicht dieses Gerät eine Wärmerückgewinnung von bis zu 90%. Dies führt zu erheblichen Energieeinsparungen. Das Gerät ist für die Montage an der Geschossdecke oder in der Zwischendecke in Innenräumen geeignet. Es wird inklusive Regelung fertig verdrahtet ausgeliefert und verfügt über ein eingebautes elektrisches Vorheizregister zur Frostsicherung des Wärmetauschers bei niedrigen Außentemperaturen. VORTEILE Ihre Vorteile im Überblick: - Hohe Energieeffizienz: Eurovent-zertifizierter Kreuzgegenstrom-Wärmeübertrager mit bis zu 90% Wärmerückgewinnung und energiesparende EC-Motoren reduzieren Betriebskosten.
- Sehr gute Luftqualität: Großflächige, druckverlustoptimierte Filter und hohe innere Dichtheit des Wärmetauschers verhindern Geruchsübertragung und sorgen für saubere, frische Luft.
- Intelligente Steuerung: Die vielseitige und betriebsbereite Regelung ermöglicht bedarfsgerechte Lüftung durch Anbindung an bis zu 18 Sensoren (Feuchte, CO2, VOC) und Integration in GLT-Systeme (BACnet IP, Modbus TCP).
- Einfache Wartung: Revisionsöffnungen auf der Geräteunterseite und seitlich, sowie Steckverbindungen an allen elektrischen Bauteilen vereinfachen Reinigungs- und Wartungsarbeiten.
- Guter Komfort: Eine automatische Bypassklappe für freie Kühlung und die optionalen Nachheizregister (Elektro oder Warmwasser) ermöglichen angenehme Temperaturen zu jeder Jahreszeit.
- Robustes Gehäuse: Korrosionsbeständiges Aluzink-Gehäuse mit 50 mm Mineralwolldämmung gewährleistet Langlebigkeit, Wärme- und Schalldämmung (Korrosionsklasse C4).
- Schnelle Inbetriebnahme: Der integrierte Inbetriebnahme-Assistent erleichtert die Einrichtung des Geräts und passenden Zubehörs. DETAILBESCHREIBUNG DER FUNKTIONEN Hocheffiziente Wärmerückgewinnung Das Helios AIR1 XC 3200 R ist mit einem Eurovent-zertifizierten Kreuzgegenstrom-Wärmeübertrager aus Aluminium ausgestattet. Dieser erreicht einen thermischen Wirkungsgrad nach EN 308 von bis zu 90 %. Der Wärmetauscher verfügt über eine hohe innere Dichtheit, die das Risiko einer Geruchsübertragung minimiert. Dieser Prozess ermöglicht signifikante Energieeinsparungen. Die Wärme der Abluft wird effizient auf die frische Zuluft übertragen, ohne dass sich die Luftströme direkt vermischen. Dies trägt zu einem angenehmen Raumklima bei und reduziert den Heiz- und Kühlbedarf erheblich, was sich positiv auf die Betriebskosten auswirkt. Intelligente und vielseitige Regelung Das Lüftungsgerät wird mit einer vielseitigen Regelung ausgeliefert, die werksseitig verdrahtet und funktionsgetestet ist. Es stehen wahlweise zwei Bedienelemente (ECO und Touch) zur Verfügung, um verschiedene Lüftungsmodi wie Volumenkonstant (CAV), Druckkonstant (VAV) oder Drehzahlkonstant (CRPM in %) zu steuern. Ein Wochenprogramm ist ebenfalls integriert. Die intelligente Regelung gewährleistet eine bedarfsgerechte und effiziente Lüftung durch automatischen Lüftungsbetrieb (Ventilation-On-Demand) mittels Feuchte-, CO2- oder VOC-Sensoren. Bis zu 18 Sensoren können pro Gerät angeschlossen werden. Die Anbindung an die Gebäudeleittechnik über BACnet IP oder Modbus TCP ermöglicht eine einfache Integration und Überwachung in bestehende Systeme. Digitale Eingänge für Feueralarm und externe Schalter sowie ein digitaler Ausgang für Sammelstörmeldungen erhöhen die Sicherheit und den Bedienkomfort. Energiesparende EC-Motoren Das Gerät ist mit zwei direktangetriebenen EC-Motoren der Effizienzklasse IE4 ausgestattet. Diese Ventilatoren zeichnen sich durch niedrige SFP-Werte aus und sind dynamisch gewuchtet sowie schwingungsgedämpft im Gerät gelagert. Dies gewährleistet einen leisen und vibrationsarmen Betrieb. Die Motoren sind stufenlos über ein 0-10V Signal steuerbar, was eine präzise Anpassung des Luftvolumens an den aktuellen Bedarf ermöglicht und den Energieverbrauch optimiert. Eine externe Ventilator-Ansteuerung ist über zwei analoge 0-10V Eingänge für Zuluft- und Abluftventilator separat möglich. Umfassendes Filtersystem Serienmäßig sind zwei großflächige, druckverlustoptimierte Kassettenfilter verbaut: ein Außenluftfilter der Klasse ePM1 55% (F7) und ein Abluftfilter der Klasse ePM10 50% (M5). Optional ist der Einsatz von Filtern der Filterklasse ePM1 80% (F9) für die Außenluft und ePM1 55% (F7) für die Abluft möglich, um höhere Anforderungen an die Luftreinheit zu erfüllen. Die Filterüberwachung erfolgt mittels dynamischer, volumenstromabhängiger Drucküberwachung, die den Verschmutzungsgrad der Filter kontinuierlich misst. Dies garantiert eine gute Luftqualität, schützt das System vor Verunreinigungen und signalisiert rechtzeitig den Filterwechsel für dauerhaft optimale Leistung und minimale Betriebskosten. TECHNISCHE SPEZIFIKATIONEN Technische Daten: - Max. Volumenstrom: 3200 m3/h bei 200 Pa extern
- Spannung / Frequenz: 3N PH 400 V, 50 Hz
- Elektrische Vorheizung: 7,5 kW
- Arbeitsbereich: -20 Grad C bis 50 Grad C
- Wirkungsgrad Wärmerückgewinnung (WRG): Bis zu 90 % (Eurovent-zertifiziert nach EN 308)
- Motoren: 2x EC-Motoren, Effizienzklasse IE4, stufenlos steuerbar
- Isolierung Gehäuse: 50 mm Mineralwolle
- Korrosionsklasse Gehäuse: C4 (Aluzink-Blech, RAL 7047 beschichtet)
- Filter Außenluft (Standard): ePM1 55% (F7)
- Filter Abluft (Standard): ePM10 50% (M5)
- Kondensatanschlüsse: 2x DN 17,5 mm (Edelstahl-Kondensatwanne mit Gefälle) Abmessungen und Gewicht: - Länge: 2450 mm
- Breite: 1600 mm
- Höhe: 500 mm
- Kanalanschluss: 700 x 350 mm
- Gewicht: 380 kg EINSATZBEREICHE Einsatzbereiche und Anwendungsszenarien: Das Helios AIR1 XC 3200 R ist eine Lösung für Anwendungen, die effiziente Belüftung und Wärmerückgewinnung erfordern. Es eignet sich für große Innenräume wie Bürogebäude, Schulen, Kindergärten, medizinische Einrichtungen, Restaurants, Fitnessstudios sowie gewerbliche und industrielle Hallen. Durch die Minimierung von Geruchsübertragung und die Bereitstellung frischer, gefilterter Luft schafft es ein gesundes und angenehmes Raumklima. Typische Anwendungsszenarien umfassen die kontinuierliche Frischluftzufuhr in stark frequentierten Bereichen, die energieeffiziente Belüftung zur Senkung der Heiz- und Kühlkosten und die Schaffung eines behaglichen Raumklimas, das die Konzentration und das Wohlbefinden fördert. Es ist vorteilhaft in Umgebungen, in denen hohe Ansprüche an die Luftqualität bestehen, um Allergene und Schadstoffe effektiv zu reduzieren. HERSTELLER UND QUALITAET Hersteller und Qualität: Das Helios AIR1 XC 3200 R wird vom Hersteller Helios Ventilatoren gefertigt, einem Spezialisten für Lüftungstechnik. Helios steht für Qualität und Ingenieurskunst. Das Gehäuse des Geräts besteht aus robustem Aluzink-Blech, das allseitig korrosionsbeständig nach Korrosionsklasse C4 beschichtet ist (RAL 7047) und innen verzinkt wurde. Die Isolation mit 50 mm Mineralwolle gewährleistet eine gute Wärme- und Schalldämmung. Der integrierte Kreuzgegenstrom-Wärmeübertrager ist Eurovent-zertifiziert. Helios Ventilatoren garantiert Langlebigkeit und zuverlässige Funktion durch Qualitätskontrollen und den Einsatz hochwertiger Komponenten.
