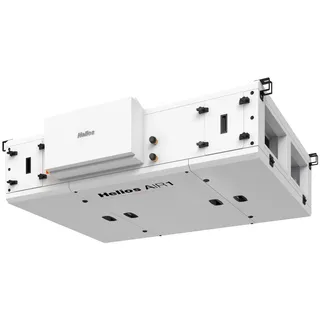

Helios Ventilatoren Lüftungsgerät mit WRG AIR1 XC 700 R

Post/DHL, UPS, GLS, DPD, Hermes

HELIOS AIR1 XC 700 R - EFFIZIENTE LÜFTUNG MIT WÄRMERÜCKGEWINNUNG Das Helios AIR1 XC 700 R Lüftungsgerät bietet optimales Raumklima und maximale Energieeffizienz. Es ist ein fortschrittliches Kompaktlüftungsgerät mit Wärmerückgewinnung (WRG), konzipiert für effiziente Be- und Entlüftung in Wohnhäusern, Büros und gewerblichen Einrichtungen. Das Gerät sorgt für ein optimales Raumklima und reduziert gleichzeitig Energiekosten. Durch den hocheffizienten Kreuzgegenstrom-Wärmetauscher werden bis zu 90% der Wärme zurückgewonnen, während die integrierte elektrische Vorheizung den Wärmetauscher zuverlässig vor Frost schützt. VORTEILE DES HELIOS AIR1 XC 700 R - Maximale Energieeffizienz: Der Eurovent-zertifizierte Kreuzgegenstrom-Wärmetauscher erreicht einen thermischen Wirkungsgrad von bis zu 90%, was die Heizkosten senkt. - Gesundes Raumklima: Großflächige Filter (serienmäßig F7/M5, optional F9/F7) und eine volumenstromabhängige Filterüberwachung sorgen für saubere und frische Zuluft. - Flexible Montage: Das Gerät ist für die Installation an der Geschossdecke oder in der Zwischendecke konzipiert und integriert sich in die Raumarchitektur. - Intelligente Steuerung: Eine vielseitige, betriebsbereite Regelung ermöglicht diverse Lüftungsmodi, freie Kühlung und Anbindung an Gebäudeleitsysteme über BACnet IP oder Modbus TCP. - Hoher Komfort: Eine automatische Bypassklappe für freie Kühlung und die Möglichkeit, optionale Nachheizregister zu integrieren, ermöglichen ganzjährigen Klimakomfort. - Langlebigkeit und Wartungsfreundlichkeit: Das robuste Gehäuse aus Aluzink-Blech mit Korrosionsschutzklasse C4 sowie leicht zugängliche Revisionsöffnungen sichern eine lange Lebensdauer und einfache Wartung. Hocheffiziente Wärmerückgewinnung und Frostschutz Das Helios AIR1 XC 700 R ist mit einem Eurovent-zertifizierten Kreuzgegenstrom-Wärmetauscher aus Aluminium ausgestattet, der einen thermischen Wirkungsgrad von bis zu 90% nach EN 308 erzielt. Dieser Wärmetauscher verfügt zudem über eine hohe innere Dichtheit, wodurch er sich auch für Anwendungen mit potenzieller Geruchsübertragung eignet. Die integrierte elektrische Vorheizung sichert den Wärmetauscher zuverlässig vor Frost, selbst bei sehr niedrigen Außenlufttemperaturen. Optional können ein Elektro- oder Warmwasser-Nachheizregister im Gerätegehäuse verbaut werden, um erhöhten Komforttemperaturbedarf zu decken und die Zuluft präzise zu temperieren. Moderne EC-Ventilatoren und flexible Regelung Das Lüftungsgerät ist mit zwei direktangetriebenen EC-Motoren der Energieeffizienzklasse IE4 ausgestattet. Diese Ventilatoren sind dynamisch gewuchtet, schwingungsgedämpft gelagert und zeichnen sich durch niedrige SFP-Werte aus, was eine hohe Energieeffizienz im Betrieb gewährleistet. Die stufenlose Steuerung erfolgt über ein 0-10V Signal. Die vielseitige Regelung des AIR1 XC 700 R wird betriebsbereit und werksseitig verdrahtet ausgeliefert. Sie unterstützt Lüftungsmodi wie Volumenkonstant (CAV), Druckkonstant (VAV) und Drehzahlkonstant (CRPM). Automatische Lüftungsbetrieb/Ventilation-On-Demand (VOD) mittels Feuchte-, CO2- oder VOC-Sensoren ist ebenso möglich wie eine detaillierte Temperaturregelung, beispielsweise Konstante Zuluft oder außentemperaturgeführte Zuluft. Die Anbindung an die Gebäudeleittechnik (GLT) kann über BACnet IP oder Modbus TCP erfolgen. Robustes Gehäuse und optimale Wartung Das Gehäuse des Helios AIR1 XC 700 R besteht aus Aluzink-Blech und ist mit 50 mm Mineralwolle isoliert, was eine gute Wärme- und Schalldämmung gewährleistet. Außen ist das Gehäuse allseitig korrosionsbeständig beschichtet (RAL 7047, Korrosionsklasse C4), innen ist es verzinkt. Für eine einfache Zugänglichkeit und optimale Reinigungs- sowie Wartungsmöglichkeiten verfügt das Gerät über Revisionsöffnungen auf der Geräteunterseite und eine zusätzliche Revisionsöffnung seitlich für die Filterwartung. Zwei Kondensatanschlüsse (DN 17,5 mm) und eine Kondensatwanne aus Edelstahl mit integriertem Gefälle sorgen für eine sichere Kondensatableitung. TECHNISCHE SPEZIFIKATIONEN Leistungsdaten - Max. Volumenstrom: 680 m3/h bei 200 Pa extern (Hoher Volumenstrom) - Spannung / Frequenz: 3N PH 400 V, 50 Hz (Standardanschluss) - Elektrische Vorheizung: 2,3 kW (Integrierte Frostsicherung) - Arbeitsbereich: -20°C bis 50°C (Einsatz über breiten Temperaturbereich) - Wirkungsgrad WRG: bis zu 90 % (nach EN 308, Eurovent-zertifiziert) - Ventilatoren: 2 direktangetriebene EC-Motoren (Klasse IE4, niedrige SFP-Werte) Abmessungen und Anschlüsse - Länge: 1628 mm - Breite: 1225 mm - Höhe: 385 mm - Kanalanschluss: 400 x 200 mm - Gewicht: 155 kg - Kondensatanschlüsse: 2x DN 17,5 mm (1x Fortluftseite, 1x Zuluftseite) - Montageart: Geschossdecke oder Zwischendecke - AUL-Seite: rechts Gehäuse und Material - Gehäusematerial: Aluzink-Blech (Robust und langlebig) - Isolierung: 50 mm Mineralwolle (Optimale Wärme- und Schalldämmung) - Außenbeschichtung: RAL 7047 (Korrosionsbeständig, Korrosionsklasse C4) - Innenbeschichtung: verzinkt - Kondensatwanne: Edelstahl (Mit integriertem Gefälle) - Revisionsöffnungen: Unterseite, seitlich (Für einfache Wartung und Filterwechsel) Filter und Regelung - Serienmäßige Filter (Zuluft/Abluft): ePM1 55% (F7) / ePM10 50% (M5) (Großflächig, druckverlustoptimiert) - Optionale Filter (Zuluft/Abluft): ePM1 80% (F9) / ePM1 55% (F7) (Für erhöhte Reinigungsanforderungen) - Filterüberwachung: Dynamische, volumenstromabhängige Drucküberwachung (Sichert optimale Leistung) - Bedienelemente: ECO und Touch (optional) (Vielseitige Steuerung) - Lüftungsmodi: CAV, VAV (Zubehör), CRPM (Anpassbar an Anforderungen) - Automatische Lüftung (VOD): Feuchte-, CO2- oder VOC-Sensoren (Bis zu 18 Sensoren anschließbar) - Temperaturregelung: Konstante Zuluft, außentemperaturgeführt, Raum-Zuluft-Kaskade (Präzise Klimakontrolle) - Digitale Eingänge: Feueralarm, externer Schalter (Ein/Aus) (Sicherheits- und Steuerungsfunktionen) - Digitaler Ausgang: Sammelstörmeldung (Statusüberwachung) - Ventilator-Ansteuerung: Zwei analoge 0-10V Eingänge (Getrennte Steuerung für Zu- und Abluft) - GLT-Anbindung: BACnet IP oder Modbus TCP (Integration in Gebäudeleitsysteme) EINSATZBEREICHE UND ANWENDUNGSSZENARIEN Das Gerät eignet sich für den Einsatz in modernen Wohnhäusern und Mehrfamilienhäusern, wo es eine kontinuierliche Zufuhr von frischer Luft gewährleistet und gleichzeitig Heizkosten durch effiziente Wärmerückgewinnung minimiert. Es ist für Büros und gewerbliche Räume geeignet, die hohe Anforderungen an die Luftqualität stellen. Es sorgt für eine angenehme Arbeitsatmosphäre und kann durch die hohe innere Dichtheit des Wärmetauschers auch in Bereichen mit potenzieller Geruchsübertragung eingesetzt werden. HERSTELLER UND QUALITÄT Das Helios AIR1 XC 700 R wird von Helios Ventilatoren hergestellt, einem Unternehmen, das für hochwertige Lüftungstechnik bekannt ist. Das Gerät zeichnet sich durch seine robuste Bauweise aus Aluzink-Blech mit Korrosionsschutzklasse C4 und einer 50 mm Mineralwolldämmung aus. Der Eurovent-zertifizierte Wärmetauscher unterstreicht die hohen Qualitätsstandards und die Zuverlässigkeit des Systems.

Post/DHL, UPS, Trans-o-Flex, Spedition

Kompaktlüftungsgerät mit Kreuzgegenstrom-Wärmetauscher inkl. Regelung fertig verdrahtet. Zur Montage an der Geschossdecke oder in der Zwischendecke in Innenräumen. Eingebautes elektrisches Vorheizregister zur Frostsicherung des Wärmetauschers bei sehr niedrigen Außenlufttemperaturen. Bei erhöhtem Komforttemperaturbedarf kann optional ein Elektro- oder Warmwasser-Nachheizregister in das Gerätegehäuse eingebaut werden. Gehäuse: Aus Aluzink-Blech, isoliert mit 50 mm Mineralwolle zur optimalen Wärme- und Schalldämmung. Außen allseitig korrosionsbeständig beschichtet, RAL 7047, Korrosions Klasse C4, innen verzinkt. Revisionsöffnungen auf der Geräteunterseite für einfachen Zugang und optimale Reinigungs- und Wartungsmöglichkeit. Zusätzliche Revisionsöffnung seitlich für die Filterwartung. 2 Kondensatanschlüsse DN 17,5 mm: 1 x Fortluftseite, 1 x Zuluftseite. Kondensatwanne aus Edelstahl mit integriertem Gefälle. Automatische Bypassklappe zur freien Kühlung aktivierbar. Temperaturfühler für Außenluft, Zuluft, Abluft und im Wärmetauscher zur ganzheitlichen Überwachung des Betriebszustandes. Eurovent-zertifizierter Kreuzgegenstrom-Wärmeübertrager aus Aluminium mit einem hohen thermischen Wirkungsgrad nach EN 308 von bis zu 90 %. Der Wärmetauscher verfügt über eine hohe innere Dichtheit und eignet sich damit besonders für Anwendungen, bei denen die Gefahr einer Geruchsübertragung bestehen kann.Ventilatoren: 2 direktangetriebene EC-Motoren, Klasse IE4 mit sehr niedrigen SFP-Werten, dynamisch gewuchtet und schwingungsgedämpft im Gerät gelagert. Stufenlos steuerbar über 0-10V Signal. Steckverbindungen an allen elektr. Bauteilen zur Vereinfachung von Wartungsarbeiten. Filter: Serienmäßig sind zwei großflächige, druckverlustoptimierte Kassettenfilter eingebaut (Außenluft ePM1 55% (F7) und Abluft ePM10 50% (M5)). Der Einsatz von Filtern der Filterklasse ePM1 80% (F9) in der Außenluft und ePM1 55% (F7) in der Abluft ist optional möglich. Die Filterüberwachung erfolgt mittels dynamischer, volumenstromabhängiger Drucküberwachung. Regelung: Das Lüftungsgerät wird mit einer vielseitigen Regelung betriebsbereit ausgeliefert. Die Regelung ist wartungsfreundlich in einem Anschlusskasten seitlich am Gerät angebracht, werksseitig verdrahtet und funktionsgetestet. Es stehen wahlweise 2 Bedienelemente (ECO und Touch) zur Verfügung (erforderliches Zubehör). Regelungsfunktionen: Lüftungsmodi Volumenkonstant CAV, Druckkonstant VAV (Zubehör erforderlich), Drehzahlkonstant CRPM in % oder über Wochenprogramm. Automatischer Lüftungsbetrieb/ Ventilation-On-Demand (VOD) mittels Feuchte, CO2 oder VOC Sensoren. Bis zu 18 Sensoren pro Lüftungsgerät anschließbar. Freie Kühlung, aktive Kühlung mittels Kühlregister (Kaltwasser oder DX). Temperatur-Regelung, z.B. Konstante Zuluft, außentemperaturgeführte Zuluft, Raum-Zuluft-Kaskade, etc. möglich. Digitale Eingänge für Feueralarm und externen Schalter (Ein / Aus). Digitaler Ausgang für Sammelstörmeldung. Externe Ventilator-Ansteuerung über zwei analoge 0-10V Eingänge (Zuluft- und Abluftventilator separat). Anbindung an die GLT über BACnet IP oder Modbus TCP möglich. Inbetriebnahme-Assistenten zur einfachen und schnellen Inbetriebnahme des Geräts sowie des passenden Zubehörs.

Post/DHL, DPD

Helios Ventilatoren Lüftungsgerät mit WRG AIR1 XC 700 R

Post/DHL, GLS, DPD

Helios Ventilatoren Lüftungsgerät mit WRG AIR1 XC 700 R
