Artikelbeschreibung:

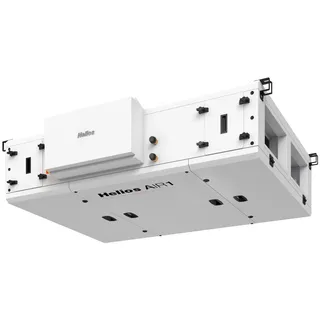

Helios AIR1 XC 1000 R - Hocheffizientes Lüftungsgerät mit Wärmerückgewinnung Das Helios AIR1 XC 1000 R ist ein leistungsstarkes Kompaktlüftungsgerät, das für die effiziente Belüftung von Innenräumen konzipiert wurde. Es eignet sich ideal für die unauffällige Montage an der Geschossdecke oder in Zwischendecken. Mit seinem hocheffizienten Kreuzgegenstrom-Wärmeübertrager und der eingebauten elektrischen Vorheizung gewährleistet es eine optimale Luftqualität, maximale Energieeffizienz und Frostsicherung. VORTEILE IM UEBERBLICK - Hocheffiziente Wärmerückgewinnung: Mit einem thermischen Wirkungsgrad von bis zu 90% (nach EN308) wird Wärmeenergie zurückgewonnen, was Heizkosten reduziert.
- Kompakte und flexible Installation: Speziell für die Montage an der Geschossdecke oder in der Zwischendecke in Innenräumen konzipiert, ermöglicht dies eine platzsparende und unauffällige Integration.
- Robuste und langlebige Bauweise: Das Gehäuse aus Aluzink-Blech mit 50 mm Mineralwolle-Isolierung ist außen korrosionsbeständig beschichtet (RAL 7047, Korrosionsklasse C4) und innen verzinkt, was eine lange Lebensdauer sicherstellt.
- Intelligente Frostsicherung und Nachheizoptionen: Ein eingebautes elektrisches Vorheizregister schützt den Wärmetauscher vor Frost, während optionale Elektro- oder Warmwasser-Nachheizregister im Gerätegehäuse für zusätzlichen Komfort sorgen können.
- Einfache Wartung und Reinigung: Revisionsöffnungen auf der Geräteunterseite und eine zusätzliche seitliche Revisionsöffnung für die Filterwartung ermöglichen einen schnellen und unkomplizierten Zugang.
- Energieeffiziente EC-Motoren: Zwei direkt angetriebene EC-Motoren der Klasse IE4 sorgen für niedrige SFP-Werte und stufenlose Steuerung über ein 0-10V Signal, was den Energieverbrauch minimiert.
- Vielseitige Regelungsfunktionen: Das betriebsbereit ausgelieferte Regelungssystem bietet zahlreiche Modi (CAV, VAV, CRPM), VOD über bis zu 18 Sensoren, freie Kühlung und GLT-Anbindung über BACnet IP oder Modbus TCP. HOCHEFFIZIENTE WAERMERUECKGEWINNUNG Das Helios AIR1 XC 1000 R nutzt einen Eurovent-zertifizierten Kreuzgegenstrom-Wärmeübertrager aus Aluminium, der einen thermischen Wirkungsgrad von bis zu 90% erzielt. Dies bedeutet, dass die Wärme aus der Abluft effizient auf die frische Zuluft übertragen wird, ohne dass die Luftströme sich vermischen. Dieser Prozess führt zu erheblichen Energieeinsparungen und sorgt gleichzeitig für eine angenehme Raumtemperatur, indem der Wärmeverlust minimiert wird. So wird die Heizlast reduziert und der Komfort gesteigert. INTELLIGENTE UND VIELSEITIGE REGELUNG Die vielseitige Regelung des Helios AIR1 XC 1000 R wird betriebsbereit ausgeliefert und bietet zahlreiche Anpassungsmöglichkeiten. Sie unterstützt Lüftungsmodi wie Volumenkonstant (CAV), Druckkonstant (VAV, Zubehör erforderlich) und Drehzahlkonstant (CRPM), die auch über ein Wochenprogramm gesteuert werden können. Zudem ermöglicht der automatische Lüftungsbetrieb (Ventilation-On-Demand) die Anbindung von bis zu 18 Feuchte-, CO2- oder VOC-Sensoren, um die Lüftung bedarfsgerecht zu steuern. Funktionen wie freie Kühlung, aktive Kühlung, digitale Ein- und Ausgänge sowie die Anbindung an die Gebäudeleittechnik (BACnet IP, Modbus TCP) bieten maximale Flexibilität und Kontrolle über das Raumklima. ROBUSTE KONSTRUKTION UND EINFACHE WARTUNG Das Gehäuse des Helios AIR1 XC 1000 R besteht aus hochwertigem Aluzink-Blech, das allseitig mit einer 50 mm dicken Mineralwolle-Isolierung für optimale Wärme- und Schalldämmung versehen ist. Die Außenhaut ist korrosionsbeständig beschichtet (RAL 7047, Korrosionsklasse C4), während die Innenseite verzinkt ist. Revisionsöffnungen auf der Geräteunterseite und eine zusätzliche seitliche Öffnung für die Filterwartung gewährleisten eine einfache und schnelle Reinigung sowie Instandhaltung. Die integrierte Kondensatwanne aus Edelstahl mit Gefälle und zwei Kondensatanschlüssen DN 17,5 mm (Fortluft- und Zuluftseite) sichert eine zuverlässige Kondensatableitung. HOCHEFFIZIENTE VENTILATOREN UND FILTERSYSTEM Das Lüftungsgerät ist mit zwei direkt angetriebenen EC-Motoren der Energieeffizienzklasse IE4 ausgestattet. Diese dynamisch gewuchteten und schwingungsgedämpft gelagerten Motoren zeichnen sich durch niedrige SFP-Werte aus und sind stufenlos über ein 0-10V Signal steuerbar. Alle elektrischen Bauteile verfügen über praktische Steckverbindungen. Serienmäßig sind zwei großflächige, druckverlustoptimierte Kassettenfilter verbaut: ePM1 55% (F7) für die Außenluft und ePM10 50% (M5) für die Abluft. Optional können Filter bis zur Klasse ePM1 80% (F9) in der Außenluft und ePM1 55% (F7) in der Abluft eingesetzt werden. Die Filterüberwachung erfolgt mittels dynamischer, volumenstromabhängiger Drucküberwachung. TECHNISCHE SPEZIFIKATIONEN Leistung und Anschluss:
- Max. Volumenstrom: 960 m3/h (bei 200 Pa extern)
- Nennstrom inkl. Vorheizung: 7/7/5,5 A (3-phasig)
- Spannung / Frequenz: 3 ph 400 V, 50 Hz
- Elektrische Vorheizung: 3,6 kW (zur Frostsicherung)
- Temperatur Arbeitsbereich: -20 bis +50 °C
- Aufstelltemperatur: 0 bis +50 °C (für Innenräume) Abmessungen und Gewicht:
- Länge: 1794 mm
- Breite: 1613 mm
- Höhe: 561 mm
- Kanalanschluss: 500 x 200 mm
- Gewicht: 178 kg WEITERE TECHNISCHE DETAILS - Wärmerückgewinnung: Hocheffizienter Gegenstromwärmeübertrager aus Aluminium, thermischer Wirkungsgrad bis zu 90% (nach EN308), Eurovent-zertifiziert.
- Motoren: 2 direktangetriebene EC-Motoren, Klasse IE4, dynamisch gewuchtet, schwingungsgedämpft gelagert, stufenlos steuerbar über 0-10V Signal.
- Filter: Serienmäßig Außenluft ePM1 55% (F7) und Abluft ePM10 50% (M5). Optional bis ePM1 80% (F9) Außenluft und ePM1 55% (F7) Abluft. Dynamische, volumenstromabhängige Drucküberwachung.
- Gehäuse: Aluzink-Blech, 50 mm Mineralwolle-Isolierung, außen korrosionsbeständig beschichtet (RAL 7047, Korrosionsklasse C4), innen verzinkt.
- Kondensatanschlüsse: 2x DN 17,5 mm (1x Fortluftseite, 1x Zuluftseite), Kondensatwanne aus Edelstahl mit integriertem Gefälle.
- Sensoren: Temperaturfühler für Außenluft, Zuluft, Abluft und im Wärmetauscher.
- Bypass: Automatische Bypassklappe zur freien Kühlung. EINSATZBEREICHE UND ANWENDUNGSSZENARIEN Das Helios AIR1 XC 1000 R ist eine Lösung für anspruchsvolle Belüftungsaufgaben in verschiedenen Innenraumanwendungen. Es eignet sich für den Einsatz in Büros, Schulen, Kindergärten, Geschäften und anderen gewerblichen oder öffentlichen Gebäuden, wo eine kontinuierliche Frischluftzufuhr bei gleichzeitiger Energieeffizienz unerlässlich ist. Auch in größeren Wohngebäuden bietet es eine Raumklimaoptimierung. Durch seine kompakte Bauweise und die Möglichkeit der Decken- oder Zwischendeckenmontage fügt es sich unauffällig in die Architektur ein und sorgt diskret für ein gesundes und angenehmes Raumklima. Die intelligente Regelung ermöglicht die Anpassung an spezifische Anforderungen, wie z.B. die bedarfsgerechte Lüftung in Abhängigkeit von CO2-Werten in Konferenzräumen oder Feuchtigkeit in Küchen. HERSTELLER UND QUALITAET Das Helios AIR1 XC 1000 R wird von Helios Ventilatoren hergestellt, einem Unternehmen, das für seine hochwertigen Lüftungslösungen bekannt ist. Das Gerät ist Eurovent-zertifiziert, was die Leistungsdaten und die hohe Qualität des Kreuzgegenstrom-Wärmeübertragers bestätigt. Die Installation und Inbetriebnahme sollte durch qualifiziertes Fachpersonal erfolgen, um eine optimale Funktion und Effizienz sicherzustellen.
