Helios Ventilatoren Lüftungsgerät mit WRG AIR1 XC 1000 L

Post/DHL, UPS, GLS, DPD, Hermes

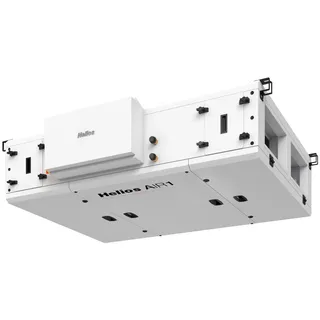

Helios AIR1 XC 1000 L - Effiziente Lüftung mit Wärmerückgewinnung Das Helios AIR1 XC 1000 L ist ein Kompaktlüftungsgerät mit integrierter Wärmerückgewinnung (WRG). Es wurde für die flexible Montage an der Geschossdecke oder in Zwischendecken in Innenräumen konzipiert. Eine eingebaute elektrische Vorheizung schützt das Gerät vor Frost. Optional kann es mit Elektro- oder Warmwasser-Nachheizregistern erweitert werden. PRODUKTMERKMALE * Hohe Energieeffizienz: Eurovent-zertifizierter Kreuzgegenstrom-Wärmetauscher mit bis zu 90 % Wirkungsgrad für Energieeinsparungen. * Robust und langlebig: Gehäuse aus Aluzink-Blech, 50 mm Mineralwolle-Isolierung und korrosionsbeständige Beschichtung (C4) sichern Langlebigkeit. * Gute Luftqualität: Großflächige Filter der Klasse ePM1 55% (F7) und ePM10 50% (M5) gewährleisten eine saubere Zuluft. * Intelligente Steuerung: Vielseitige Regelungsfunktionen und Anbindung an Gebäudeleittechnik (BACnet IP, Modbus TCP) zur Anpassung an individuelle Bedürfnisse. * Geräuscharmer Betrieb: Direktangetriebene EC-Motoren mit niedrigen SFP-Werten sind dynamisch gewuchtet und schwingungsgedämpft gelagert. * Frostsicher und flexibel: Integriertes elektrisches Vorheizregister und automatische Bypassklappe für freie Kühlung erweitern den Einsatzbereich. Wärmerückgewinnung Das Helios AIR1 XC 1000 L verfügt über einen Eurovent-zertifizierten Kreuzgegenstrom-Wärmeübertrager aus Aluminium. Dieser bietet einen thermischen Wirkungsgrad von bis zu 90 % nach EN 308 und zeichnet sich durch seine hohe innere Dichtheit aus, die eine Vermischung der Luftströme verhindert. Dies ermöglicht Energieeinsparungen, da die Wärme der Abluft effektiv auf die Zuluft übertragen wird. Das minimiert den Heiz- oder Kühlbedarf und senkt somit die Betriebskosten. Regelung und Konnektivität Das Lüftungsgerät wird mit einer vielseitigen, betriebsbereiten Regelung ausgeliefert, die wahlweise über zwei Bedienelemente (ECO und Touch) gesteuert werden kann. Es unterstützt verschiedene Lüftungsmodi wie Volumenkonstant (CAV), Druckkonstant (VAV) und Drehzahlkonstant (CRPM). Für eine bedarfsgerechte Lüftung ist ein automatischer Lüftungsbetrieb (Ventilation-On-Demand, VOD) über Feuchte-, CO2- oder VOC-Sensoren möglich. Es können bis zu 18 Sensoren pro Gerät angeschlossen werden. Die Anbindung an die Gebäudeleittechnik (GLT) über BACnet IP oder Modbus TCP ermöglicht eine Integration in bestehende Systeme. Zudem sind verschiedene Temperaturregelungen wie konstante Zuluft, außentemperaturgeführte Zuluft oder Raum-Zuluft-Kaskaden realisierbar. Konstruktion und Wartung Das Gehäuse des AIR1 XC 1000 L ist aus Aluzink-Blech gefertigt und mit einer 50 mm starken Mineralwolle-Isolierung versehen. Diese gewährleistet eine gute thermische und akustische Dämmung. Außen ist das Gehäuse allseitig korrosionsbeständig beschichtet (RAL 7047, Korrosionsklasse C4), innen verzinkt, was eine lange Lebensdauer und Beständigkeit sichert. Für eine unkomplizierte Wartung sind Revisionsöffnungen auf der Geräteunterseite und seitlich für den Filterwechsel vorhanden. Die Edelstahl-Kondensatwanne mit integriertem Gefälle und zwei Kondensatanschlüssen (DN 17,5 mm) sorgt für eine zuverlässige Abführung des Kondensats. Ventilatoren und Filtersystem Das Gerät ist mit zwei direktangetriebenen EC-Motoren der Energieeffizienzklasse IE4 ausgestattet, die sich durch niedrige SFP-Werte auszeichnen und stufenlos über ein 0-10V Signal steuerbar sind. Die Ventilatoren sind dynamisch gewuchtet und schwingungsgedämpft im Gerät gelagert, was einen leisen Betrieb ermöglicht. Serienmäßig sind zwei großflächige, druckverlustoptimierte Kassettenfilter verbaut: ein Außenluftfilter ePM1 55% (F7) und ein Abluftfilter ePM10 50% (M5). Optional können Filter der Klasse ePM1 80% (F9) für die Außenluft und ePM1 55% (F7) für die Abluft eingesetzt werden. Die Filterüberwachung erfolgt mittels dynamischer, volumenstromabhängiger Drucküberwachung. TECHNISCHE DATEN Parameter - Max. Volumenstrom: 960 m3/h bei 200 Pa ext. - Thermischer Wirkungsgrad (EN 308): bis zu 90 % - Elektrische Vorheizung: 3,6 kW - SFP-Werte: Niedrig (IE4 EC-Motoren) - Nennstrom inkl. Vorheizung: 7/7/5,5 A - Spannung / Frequenz: 3 ph 400 V, 50 Hz - Temperatur Arbeitsbereich: -20 bis +50 °C - Aufstelltemperatur: 0 bis +50 °C Abmessungen und Konstruktion - Länge: 1794 mm - Breite: 1613 mm - Höhe: 561 mm - Kanalanschluss: 500 x 200 mm - Gewicht: 178 kg - Gehäuseisolierung: 50 mm Mineralwolle - Kondensatanschlüsse: 2x DN 17,5 mm - Korrosionsklasse: C4 EINSATZBEREICHE Das Helios AIR1 XC 1000 L eignet sich für Innenräume, die eine gute Luftqualität und Energieeffizienz erfordern. Es ist geeignet für den Einsatz in Büros, Schulen, Kindergärten, medizinischen Einrichtungen, Restaurants, großen Wohngebäuden und anderen gewerblichen oder öffentlichen Einrichtungen. Es kann zur Lösung von Problemen wie verbrauchter Luft, Feuchtigkeit oder unzureichender Frischluftzufuhr beitragen. HERSTELLER UND QUALITÄT Als Produkt des Herstellers Helios Ventilatoren steht das AIR1 XC 1000 L für deutsche Ingenieurskunst und Fertigungsqualität. Die Eurovent-Zertifizierung des Kreuzgegenstrom-Wärmeübertragers sowie die korrosionsbeständige Beschichtung des Gehäuses nach Korrosionsklasse C4 unterstreichen den Qualitätsanspruch. Das Gerät ist mit integrierten Inbetriebnahme-Assistenten und durchdachten Steckverbindungen für alle elektrischen Bauteile auf eine einfache und sichere Installation sowie einen zuverlässigen Dauerbetrieb ausgelegt. Das Helios AIR1 XC 1000 L bietet eine Lösung für verbesserte Raumluftqualität und Energieeinsparungen. Um die optimale Funktion und Effizienz dieses Lüftungsgeräts zu gewährleisten, wird die Installation und Inbetriebnahme durch qualifiziertes Fachpersonal empfohlen.

Post/DHL, UPS, Trans-o-Flex, Spedition

Kompaktlüftungsgerät mit Kreuzgegenstrom-Wärmetauscher inkl. Regelung fertig verdrahtet. Zur Montage an der Geschossdecke oder in der Zwischendecke in Innenräumen. Eingebautes elektrisches Vorheizregister zur Frostsicherung des Wärmetauschers bei sehr niedrigen Außenlufttemperaturen. Bei erhöhtem Komforttemperaturbedarf kann optional ein Elektro- oder Warmwasser-Nachheizregister in das Gerätegehäuse eingebaut werden. Gehäuse: Aus Aluzink-Blech, isoliert mit 50 mm Mineralwolle zur optimalen Wärme- und Schalldämmung. Außen allseitig korrosionsbeständig beschichtet, RAL 7047, Korrosions Klasse C4, innen verzinkt. Revisionsöffnungen auf der Geräteunterseite für einfachen Zugang und optimale Reinigungs- und Wartungsmöglichkeit. Zusätzliche Revisionsöffnung seitlich für die Filterwartung. 2 Kondensatanschlüsse DN 17,5 mm: 1 x Fortluftseite, 1 x Zuluftseite. Kondensatwanne aus Edelstahl mit integriertem Gefälle. Automatische Bypassklappe zur freien Kühlung aktivierbar. Temperaturfühler für Außenluft, Zuluft, Abluft und im Wärmetauscher zur ganzheitlichen Überwachung des Betriebszustandes. Eurovent-zertifizierter Kreuzgegenstrom-Wärmeübertrager aus Aluminium mit einem hohen thermischen Wirkungsgrad nach EN 308 von bis zu 90 %. Der Wärmetauscher verfügt über eine hohe innere Dichtheit und eignet sich damit besonders für Anwendungen, bei denen die Gefahr einer Geruchsübertragung bestehen kann. Ventilatoren: 2 direktangetriebene EC-Motoren, Klasse IE4 mit sehr niedrigen SFP-Werten, dynamisch gewuchtet und schwingungsgedämpft im Gerät gelagert. Stufenlos steuerbar über 0-10V Signal. Steckverbindungen an allen elektr. Bauteilen zur Vereinfachung von Wartungsarbeiten. Filter: Serienmäßig sind zwei großflächige, druckverlustoptimierte Kassettenfilter eingebaut (Außenluft ePM1 55% (F7) und Abluft ePM10 50% (M5)). Der Einsatz von Filtern der Filterklasse ePM1 80% (F9) in der Außenluft und ePM1 55% (F7) in der Abluft ist optional möglich. Die Filterüberwachung erfolgt mittels dynamischer, volumenstromabhängiger Drucküberwachung. Regelung: Das Lüftungsgerät wird mit einer vielseitigen Regelung betriebsbereit ausgeliefert. Die Regelung ist wartungsfreundlich in einem Anschlusskasten seitlich am Gerät angebracht, werksseitig verdrahtet und funktionsgetestet. Es stehen wahlweise 2 Bedienelemente (ECO und Touch) zur Verfügung (erforderliches Zubehör). Regelungsfunktionen: Lüftungsmodi Volumenkonstant CAV, Druckkonstant VAV (Zubehör erforderlich), Drehzahlkonstant CRPM in % oder über Wochenprogramm. Automatischer Lüftungsbetrieb/ Ventilation-On-Demand (VOD) mittels Feuchte, CO2 oder VOC Sensoren. Bis zu 18 Sensoren pro Lüftungsgerät anschließbar. Freie Kühlung, aktive Kühlung mittels Kühlregister (Kaltwasser oder DX). Temperatur-Regelung, z.B. Konstante Zuluft, außentemperaturgeführte Zuluft, Raum-Zuluft-Kaskade, etc. möglich. Digitale Eingänge für Feueralarm und externen Schalter (Ein / Aus). Digitaler Ausgang für Sammelstörmeldung. Externe Ventilator-Ansteuerung über zwei analoge 0-10V Eingänge (Zuluft- und Abluftventilator separat). Anbindung an die GLT über BACnet IP oder Modbus TCP möglich. Inbetriebnahme-Assistenten zur einfachen und schnellen Inbetriebnahme des Geräts sowie des passenden Zubehörs.

Post/DHL, DPD

Aufstellung Gerät=Innenaufstellung

Post/DHL, GLS, DPD

Aufstellung Gerät=Innenaufstellung
