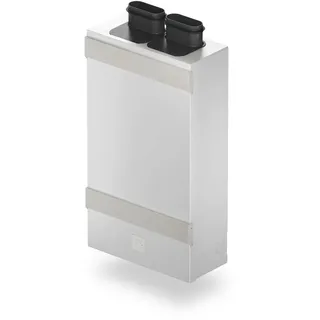

Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 CR mit Enthalpietauscher und Feuchte-Sensorplatine, max. 100 m3/h (80 Pa), Wohnraumlüftung mit Wärme- und Feuchterückgewinnung, Zuluftanschluss rechts, Außen- und Fortluftanschlüsse hinten, Wandaufputz-/Wandintegrierte Montage Lieferumfang: • Zehnder Lüftungsgerät ComfoAir Fit 100 CR - Mit integriertem Enthalpiewärmetauscher und Feuchte-Sensorplatine - Außen- und Fortluftanschlüsse hinten, Zuluftanschluss rechts - Für Wandaufputz- und Wandintegrierte Montage - Abmessungen (LxBxH): 821 x 465 x 216 mm - Gewicht: 18 kg Hinweis: Optional kann eine externe Bedieneinheit installiert werden (Zubehör) Allgemeine Produktbeschreibung Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 Das Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 ist ein intelligentes und vielseitig einsetzbares zentrales Lüftungsgerät mit Wärme- und Feuchterückgewinnung im synchronen Zu- und Abluftbetrieb. Es ist ideal für den Einsatz in Mehrfamilienhäusern und speziell in Etagenwohnungen sowie Ferien- und Studentenappartements. Es bietet flexible Einbaumöglichkeiten, wie z.B. die wandintegrierte Montage in der Außenfassade mit Einbaustein, die Platzierung auf dem Balkon in der Dämmung, als Aufputzmontage oder die Integration in die Decke. So kann wertvoller Wohnraum optimal genutzt werden. In Kombination mit den perfekt aufeinander abgestimmten Zehnder Luftverteilkomponenten entsteht ein ganzheitliches System, das für ein gesundes und angenehmes Raumklima sorgt. Das Komfortlüftungsgerät ComfoAir Fit 100 ist serienmäßig mit einem Enthalpiewärmetauscher ausgestattet, der für eine hohe Wärme- und Feuchterückgewinnung sorgt, die Raumluftfeuchte positiv beeinflusst und so für ein angenehmes Raumklima sorgt. Produktvorteile Das kompakte Lüftungsgerät ermöglicht eine flexible Installation, ob wandintegriert in der Außenfassade, auf dem Balkon in der Dämmung, als Aufputzlösung oder in der Decke. Mit einer Gerätetiefe von nur 216 mm und ohne Kondensatanschluss spart es Wohnfläche. Der Bauablauf im Neubau wird durch die frühzeitige Montage des Einbaukastens vereinfacht, das Lüftungsgerät wird erst kurz vor dem Einzug montiert. Dank Designabdeckung oder Deckenintegration bleibt er nahezu unsichtbar. Hocheffiziente Ventilatoren und eine gute Dämmung sorgen für leisen Betrieb und hohen Schallschutz, das abgestimmte Zehnder Luftverteilsystem ermöglicht eine sichere und einfache Montage. Durch den Einsatz eines Enthalpietauschers ist kein Kondensatanschluss am Gerät erforderlich. Über die Luftverteilung können Zu- und Ablufträume belüftet werden. Das Gerät ist auch für den nachträglichen Einbau bei Sanierungen bestens geeignet. • Flexibler Einbau: wandintegriert in der Außenfassade mit Einbaustein, auf dem Balkon in der Isolierung, Aufputz oder Deckenmontage • Gewinn an Wohnfläche dank kompakter Bauweise (kein Kondensatanschluss, Gerätetiefe von nur 216 mm) • Optimierter Bauablauf im Neubau: Der Einbaukasten kann früh eingebaut werden. Kurz vor Bezug wird das Lüftungsgerät einfach in den Einbaukasten montiert • Quasi unsichtbar: dank einer schicken Designabdeckung oder dem Verbau in der Decke • Sehr leiser Betrieb für höchsten Wohnkomfort dank hocheffizienter Radialventilatoren und guter Dämmung, die für exzellente Schallschutzwerte sorgen • Hohe Montagesicherheit: ganz einfach alles aus einer Hand installieren dank des abgestimmten Zehnder Luftverteilsystems • Problemlose Nachrüstung in der Sanierung • Integrierter Enthalpie-Tauscher: kein Siphon nötig Bedienkomfort Die Bedienung erfolgt serienmäßig über die integrierte Bedieneinheit oder optional über die externe kabelgebundene Bedieneinheit Zehnder ComfoLED. Diese ist für die Unterputzmontage im Innenbereich konzipiert und wird über eine bis zu 25 m lange 4-adrige Leitung (z.B. Typ J-Y (ST) Y 2x2x0,6) mit dem Lüftungsgerät verbunden. Das Bedienteil ist kompatibel zu handelsüblichen Schalterprogrammen und ermöglicht die Auswahl von vier Lüfterstufen sowie den Betrieb im Zu- oder Abluftbetrieb. Zusätzlich kann das Gerät in den Standby-Modus geschaltet werden. Fehlermeldungen und Hinweise zum Filterwechsel werden ebenfalls angezeigt. Der Filterwechsel erfolgt werkzeuglos an der Gerätefront ohne Öffnen des Gerätes. Einbau Mit seinen kompakten Abmessungen sowie vielseitigen Montage- und Anschlussmöglichkeiten lässt sich der Zehnder ComfoAir Fit 100 flexibel installieren. Das Gerät kann als Aufputzlösung, in Decken- oder Wandintegration innerhalb der Außenfassade mit Einbaukasten oder auf einem Balkon im Wärmedämmverbundsystem* montiert werden. Die Integration in die Außenwand wird durch einen optional erhältlichen Einbaukasten erleichtert. Der Einsatz eines Enthalpietauschers macht einen Kondensatanschluss am Gerät überflüssig. Eine erweiterte Luftverteilung ermöglicht die effiziente Belüftung von Zu- und Ablufträumen. Produktmerkmale Das Lüftungsgerät ist mit einem Grobstaubfilterset ISO Coarse 65% ausgestattet, optional auch mit Hygienefiltern erhältlich. Die Zu- und Abluftventilatoren sind einzeln zuschaltbar und arbeiten mit einem Polymermembran-Enthalpietauscher ohne Kondensatanschluss. Die aus robustem Kunststoff gefertigten Ventilatoren sind axial ein- und radial ausströmend. Eine Filterwechselanzeige erleichtert die Wartung. Die Luftkanalanschlüsse bestehen aus zwei drehbaren Stutzen oben und zwei DN125 Anschlüssen unten oder hinten. Mit einem Wärmebereitstellungsgrad von bis zu 81% und einem Volumenstrom von 20 bis 100 m3/h ist das Gerät energieeffizient und flexibel einsetzbar. Es arbeitet im Temperaturbereich von 7°C bis 40°C, benötigt einen Netzanschluss von 230V, 50 Hz und hat eine maximale Leistungsaufnahme von 90 Watt. Zusätzliche Optionen wie Feuchte- oder Feuchte- und CO2-Sensoren sind erhältlich. • Grobstaubfilterset ISO Coarse 65% (optional Hygienefilterset ISO Coarse 65% / ISO ePM1 55%) • Zu- und Abluftventilator sind einzeln zuschaltbar • Wärmeübertrager: Enthalpietauscher mit Polymermembran, Kunststoff, ohne Kondensatanschluss • Ventilatoren: axial einströmend und radial ausströmend, Gehäuse und Laufrad aus Kunststoff • Filterwechselanzeige • Luftkanalanschlüsse: 2 x drehbare Stutzen oben, 2 x DN125 Anschlüsse unten oder hinten • Netzanschluss: 230V, 50 Hz • Einsatzgrenzen: 7°C bis 40°C im Aufstellraum • Wärmebereitstellungsgrad: bis zu 81% • Volumenstrom: maximal 100 m3/h bei 80 Pa extern, minimal 20 m3/h • Leistungsaufnahme: maximal 90 Watt • Elektroeffizienz: 0,28 Wh/m3 bei 70 m3/h • Optionen: Feuchte oder Feuchte- und CO2
Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 CR Enthalpie mit eingebauter Feuchte-Sensorplatine, Zuluftanschluss rechts, Außen- und Fortluftanschlüsse hinten, für Wandaufputz- und Wandintegrierte Montage Zehnder ComfoAir Fit 100 ist ein zentrales Komfort-Lüftungsgerät mit Wärme- und Feuchterückgewinnung bei synchronem Zu- und Abluftbetrieb. Das Komfort-Lüftungsgerät eignet sich besonders für Etagenwohnungen, Ferien- oder Studentenappartements. Es kann sowohl im Zuge von Renovierungen als auch in Neubauprojekten eingesetzt werden.Mit optimal abgestimmten Luftverteilkomponenten ist Zehnder ComfoAir Fit 100 perfekt in das Zehnder Gesamtsystem für komfortable Wohnraumlüftung integrierbar.Im Gerät ist standardmäßig ein Enthalpietauscher eingebaut, der für hohe Wärme- und Feuchterückgewinnung sorgt, die Raumluftfeuchte positiv beeinflusst und somit für ein komfortables Wohnraumklima sorgt. Anwendernutzen▪ Optimierter Bauablauf im Neubau: Der Einbaukasten kann früh eingebaut werden. Kurz vor Bezug wird das Lüftungsgerät einfach in den Einbaukasten montiert.▪ Flexible Planung dank verschiedenen Einbauvarianten (Aufputz,Wandintegriert) und versetzbaren Kanalnetzanschlüsse.▪ Die in der Außenwand integrierte Gerätevariante ist mittels der Designabdeckung im Wohnambiente unsichtbar.▪ Kein Platzbedarf dank kompakter Bauweise und Wegfall eines Kondensatanschlusses.▪ Einfache, saubere und schnelle Montage der Luftverteilung: Flaches Doppel- oder Einzelkanal-System als Verbindungselement zwischen Lüftungsgerät und Verteiler In vier Richtungen versetzbare Kanalnetzanschlüsse für einen einfachen Anschluss der Luftverteilung am Gerät Mit Lippendichtung versehene, steckbare Anschlüsse sorgen für eine luftdichte Verbindung zwischen den Komponenten Gute Hygieneeigenschaften Verwendung bewährter Luftauslassgehäuse, Gitter und Ventile Die intelligente Konstruktion des Kombi-Außenwandgitters Zehnder ComfoEdge Dupla sorgt für äußerst geringe Rezirkulation und Optimierung der Druckverluste, wodurch maximale Energieeffizienz und ein leiser Betrieb sichergestellt ist. ▪ Maximales Wohlfühlklima dank synchronem Zuluft- /Abluftbetrieb für kontinuierliche Wärme- und Feuchterückgewinnung und bedarfsgerechter Steuerung mittels optionaler Feuchte- und/oder CO2-Sensorik. ▪ Mehr Komfort dank der hohen Energieeffizienz des Enthalpietauschers, der für Wärme- und Feuchterückgewinnung sorgt. ▪ Leiser Betrieb für höchsten Wohnkomfort, auch in innerstädtischen Wohnbereichen, dank hochwertiger Radialventilatoren und Dämmung, die für exzellente Schallschutzwerte sorgen. ▪ Maximale Flexibilität bei der Planung dank optionaler Ergänzung durch weitere Lüftungsgerate im Projekt wie Zehnder ComfoSpot 50, ComfoAir 70, ComfoDuct Activo S60. EinbauDank seiner kompakten Abmessungen und flexiblen Montage- und Anschlussmöglichkeiten ist Zehnder ComfoAir Fit 100 als aufputz-oder wandintegriertes Gerät in der Außenfassade mit Einbaukasten oder auf dem Balkon im Wärmedämmverbundsystem* einbaubar. Die Integration in die Außenwand wird mittels eines optionalen Einbaukastens optimiert.Durch die Verwendung eines Enthalpietauschers ist kein Kondensatanschluss am Gerät notwendig. Durch weiterführende Luftverteilung können Zu- und Ablufträume belüftet werden. BedienkomfortDie Steuerung erfolgt über die integrierte und/oder externe Bedieneinheit oder vollautomatisch und bedarfsgerecht mittels Sensoren. Feuchte-Sensorik Es ist ein Montageseterforderlich, dieses separat bestellt werden muss.
Zehnder Lüftungsgerät ComfoAir Fit 100 CR Enthalpie - Effiziente Wärme- und Feuchterückgewinnung Das Zehnder ComfoAir Fit 100 CR ist ein dezentrales Komfort-Lüftungsgerät mit integrierter Bedieneinheit. Es ermöglicht eine synchrone Zu- und Abluft mit hoher Wärme- und Feuchterückgewinnung. Das Gerät ist ideal für Etagenwohnungen, Ferien- oder Studentenappartements, sowohl im Neubau als auch bei Renovierungen, und trägt zu einem angenehmen Raumklima bei. Durch die integrierte Enthalpietechnologie wird nicht nur Wärme, sondern auch Feuchtigkeit effizient zurückgewonnen, was trockener Heizungsluft entgegenwirkt. HAUPTMERKMALE - Wärme- und Feuchterückgewinnung: Der integrierte Enthalpietauscher sorgt für eine hohe Rückgewinnung von Wärme und Feuchtigkeit, was zu einem behaglichen Raumklima beiträgt.
- Flexible Installation: Kompakte Maße und vielfältige Anschlussmöglichkeiten erlauben eine Aufputz-, Decken- oder wandintegrierte Montage.
- Einfache Wartung: Der werkzeuglose Filterwechsel erfolgt von der Frontseite.
- Intuitive Bedienung: Standardmäßig über die integrierte Bedieneinheit oder optional via Zehnder ComfoLED.
- Optimale Luftqualität: Optionale Hygienefilter können eingesetzt werden, um saubere und frische Luft zu gewährleisten.
- Energieeffizient: Eine hohe Elektroeffizienz und ein hoher Wärmebereitstellungsgrad unterstützen die Senkung von Energiekosten. DETAILLIERTE FUNKTIONEN Feuchte-Sensorplatine und Enthalpietauscher
Das Zehnder ComfoAir Fit 100 CR ist mit einer integrierten Feuchte-Sensorplatine und einem Kreuzstrom-Enthalpietauscher aus Polymermembran ausgestattet. Dies ermöglicht eine Wärmerückgewinnung von bis zu 83% sowie eine optimierte Feuchterückgewinnung. Das Raumklima bleibt somit auch in der Heizperiode angenehm und trockener Luft wird vorgebeugt. Flexible Montage und Anschlüsse
Das Lüftungsgerät ist für verschiedene Montagearten konzipiert: Als Wandaufputz-, Decken- oder wandintegrierte Installation in der Außenfassade (mit optionalem Einbaukasten). Die drehbaren Luftkanalanschlüsse (2x oben, 2x DN125 unten/hinten) ermöglichen eine einfache Anpassung an bauliche Gegebenheiten. Intelligente Ventilatorsteuerung
Die Zu- und Abluftventilatoren sind getrennt voneinander regelbar, mit der Möglichkeit zur prozentgenauen Einstellung der Bilanzluftmenge. Dies erlaubt eine präzise Anpassung des Volumenstroms von minimal 20 m3/h bis maximal 100 m3/h. TECHNISCHE SPEZIFIKATIONEN Allgemeine Daten
- Volumenstrom: max. 100 m3/h bei 80 Pa extern (regulierbar ab 20 m3/h)
- Wärmebereitstellungsgrad: bis zu 83%
- Leistungsaufnahme: max. 90 Watt
- Max. Stromaufnahme: 0,2 A
- Elektroeffizienz: 0,28 Wh/m3 bei 70 m3/h
- Elektrischer Anschluss: 230 V/50 Hz
- Einsatzgrenzen: 7°C bis 40°C im Aufstellraum Abmessungen und Gewicht
- Länge: 821 mm
- Breite: 465 mm
- Höhe: 216 mm
- Gewicht: 18 kg Komponenten und Anschlüsse
- Wärmetauscher: Kreuzstrom Enthalpietauscher (Polymermembran, Kunststoff, ohne Kondensatanschluss)
- Filter: Grobstaubfilterset ISO Coarse 65% (Optional: Hygienefilterset ISO Coarse 65% / ISO ePM1 55%)
- Gehäuse: Verzinktes, lackiertes Stahlblech (wärmebrückenfrei, Innenauskleidung aus EPP für Wärme- und Schalldämmung)
- Ventilatoren: Axial einströmend, radial ausströmend (Gehäuse und Laufrad aus Kunststoff, getrennt regelbar)
- Luftkanalanschlüsse: 2x drehbare Stutzen oben
- Zusätzliche Luftkanalanschlüsse: 2x DN125 Anschlüsse unten oder hinten
- Zuluftanschluss: Rechts
- Außen-/Fortluftanschlüsse: Hinten
- Bedieneinheit: Integriert (Optional: externe kabelgebundene Bedieneinheit Zehnder ComfoLED)
- Sensoren: Feuchte-Sensorplatine (Optional erweiterbar mit CO2-Sensor) EINSATZBEREICHE UND ANWENDUNGSSZENARIEN - Etagenwohnungen und Appartements: Eine flexible und unauffällige Belüftungslösung für den Wohnbereich.
- Neubau: Unterstützt die Schaffung eines gesunden und schimmelfreien Raumklimas und trägt zur Einhaltung moderner Energiestandards bei.
- Renovierungen: Eine Option zur Nachrüstung, um die Luftqualität und Energieeffizienz ohne aufwendige Kanalsysteme zu verbessern. HERSTELLER UND QUALITÄT Als Produkt des Herstellers Zehnder steht das ComfoAir Fit 100 CR für Qualität und Langlebigkeit. Zehnder ist bekannt für seine Lüftungssysteme, die Qualitätsstandards erfüllen und eine zuverlässige Leistung gewährleisten. Das Zehnder Lüftungsgerät ComfoAir Fit 100 CR Enthalpie trägt zu frischer Luft, einem optimalen Raumklima und potenziellen Heizkostenersparnissen bei.
Allgemeine Beschreibung Das Zehnder ComfoAir Fit 100 CR ist ein dezentrales Komfort-Lüftungsgerät mit integrierter Bedieneinheit, das eine synchrone Zu- und Abluft mit hoher Wärme- und Feuchterückgewinnung ermöglicht. Es ist ideal für Etagenwohnungen, Ferien- oder Studentenappartements, sowohl im Neubau als auch bei Renovierungen, und trägt zu einem angenehmen Raumklima bei. Die integrierte Enthalpietechnologie sorgt dafür, dass nicht nur Wärme, sondern auch Feuchtigkeit effizient zurückgewonnen wird, was trockener Heizungsluft entgegenwirkt. Technische daten Volumenstrom: max. 100 m3/h bei 80 Pa extern (regulierbar ab 20 m3/h) Wärmebereitstellungsgrad: bis zu 83% Leistungsaufnahme: max. 90 Watt Max. Stromaufnahme: 0,2 A Elektroeffizienz: 0,28 Wh/m3 bei 70 m3/h Elektrischer Anschluss: 230 V/50 Hz Einsatzgrenzen: 7°C bis 40°C im Aufstellraum Länge: 821 mm Breite: 465 mm Höhe: 216 mm Gewicht: 18 kg Kompatibilität und Zubehör Wärmetauscher: Kreuzstrom Enthalpietauscher (Polymermembran Kunststoff ohne Kondensatanschluss) Filter: Grobstaubfilterset ISO Coarse 65% (Optional: Hygienefilterset ISO Coarse 65% / ISO ePM1 55%) Bedieneinheit: Integriert (Optional: externe kabelgebundene Bedieneinheit Zehnder ComfoLED) Sensoren: Feuchte-Sensorplatine (Optional erweiterbar mit CO2-Sensor) Installation Flexible Montage: Aufputz-, Decken- oder wandintegrierte Installation in der Außenfassade (mit optionalem Einbaukasten) Drehbare Luftkanalanschlüsse: 2x oben, 2x DN125 unten/hinten Anwendung Etagenwohnungen und Appartements: Flexible und unauffällige Belüftungslösung für den Wohnbereich Neubau: Unterstützt die Schaffung eines gesunden und schimmelfreien Raumklimas Renovierungen: Nachrüstung zur Verbesserung der Luftqualität und Energieeffizienz ohne aufwendige Kanalsysteme Weitere Informationen Intelligente Ventilatorsteuerung: Zu- und Abluftventilatoren sind getrennt regelbar mit der Möglichkeit zur prozentgenauen Einstellung der Bilanzluftmenge (Volumenstrom von minimal 20 m3/h bis maximal 100 m3/h) Der werkzeuglose Filterwechsel erfolgt von der Frontseite Energieeffizient: Hohe Elektroeffizienz und hoher Wärmebereitstellungsgrad unterstützen die Senkung von Energiekosten Als Produkt des Herstellers Zehnder steht das ComfoAir Fit 100 CR für Qualität und Langlebigkeit
Zehnder Lüftungsgerät ComfoAir Fit 100 CR Enthalpie - Effiziente Wärme- und Feuchterückgewinnung Das Zehnder ComfoAir Fit 100 CR ist ein dezentrales Komfort-Lüftungsgerät mit integrierter Bedieneinheit. Es ermöglicht eine synchrone Zu- und Abluft mit hoher Wärme- und Feuchterückgewinnung. Das Gerät ist ideal für Etagenwohnungen, Ferien- oder Studentenappartements, sowohl im Neubau als auch bei Renovierungen, und trägt zu einem angenehmen Raumklima bei. Durch die integrierte Enthalpietechnologie wird nicht nur Wärme, sondern auch Feuchtigkeit effizient zurückgewonnen, was trockener Heizungsluft entgegenwirkt. HAUPTMERKMALE - Wärme- und Feuchterückgewinnung: Der integrierte Enthalpietauscher sorgt für eine hohe Rückgewinnung von Wärme und Feuchtigkeit, was zu einem behaglichen Raumklima beiträgt.
- Flexible Installation: Kompakte Maße und vielfältige Anschlussmöglichkeiten erlauben eine Aufputz-, Decken- oder wandintegrierte Montage.
- Einfache Wartung: Der werkzeuglose Filterwechsel erfolgt von der Frontseite.
- Intuitive Bedienung: Standardmäßig über die integrierte Bedieneinheit oder optional via Zehnder ComfoLED.
- Optimale Luftqualität: Optionale Hygienefilter können eingesetzt werden, um saubere und frische Luft zu gewährleisten.
- Energieeffizient: Eine hohe Elektroeffizienz und ein hoher Wärmebereitstellungsgrad unterstützen die Senkung von Energiekosten. DETAILLIERTE FUNKTIONEN Feuchte-Sensorplatine und Enthalpietauscher
Das Zehnder ComfoAir Fit 100 CR ist mit einer integrierten Feuchte-Sensorplatine und einem Kreuzstrom-Enthalpietauscher aus Polymermembran ausgestattet. Dies ermöglicht eine Wärmerückgewinnung von bis zu 83% sowie eine optimierte Feuchterückgewinnung. Das Raumklima bleibt somit auch in der Heizperiode angenehm und trockener Luft wird vorgebe
