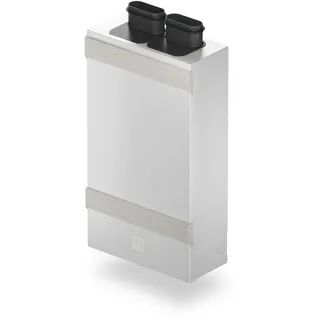

Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 SL mit Enthalpietauscher und Feuchte-Sensorplatine, max. 100 m3/h (80 Pa), Wohnraumlüftung mit Wärme- und Feuchterückgewinnung, Zuluftanschluss links, Außen- und Fortluftanschlüsse unten, Wandaufputz-/Wandintegrierte Montage Lieferumfang: • Zehnder Lüftungsgerät ComfoAir Fit 100 SL - Mit integriertem Enthalpiewärmetauscher und Feuchte-Sensorplatine - Außen- und Fortluftanschlüsse unten, Zuluftanschluss links - Für Wandaufputz- und Wandintegrierte Montage - Abmessungen (LxBxH): 821 x 465 x 216 mm - Gewicht: 18 kg Hinweis: Optional kann eine externe Bedieneinheit installiert werden (Zubehör) Allgemeine Produktbeschreibung Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 Das Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 ist ein intelligentes und vielseitig einsetzbares zentrales Lüftungsgerät mit Wärme- und Feuchterückgewinnung im synchronen Zu- und Abluftbetrieb. Es ist ideal für den Einsatz in Mehrfamilienhäusern und speziell in Etagenwohnungen sowie Ferien- und Studentenappartements. Es bietet flexible Einbaumöglichkeiten, wie z.B. die wandintegrierte Montage in der Außenfassade mit Einbaustein, die Platzierung auf dem Balkon in der Dämmung, als Aufputzmontage oder die Integration in die Decke. So kann wertvoller Wohnraum optimal genutzt werden. In Kombination mit den perfekt aufeinander abgestimmten Zehnder Luftverteilkomponenten entsteht ein ganzheitliches System, das für ein gesundes und angenehmes Raumklima sorgt. Das Komfortlüftungsgerät ComfoAir Fit 100 ist serienmäßig mit einem Enthalpiewärmetauscher ausgestattet, der für eine hohe Wärme- und Feuchterückgewinnung sorgt, die Raumluftfeuchte positiv beeinflusst und so für ein angenehmes Raumklima sorgt. Produktvorteile Das kompakte Lüftungsgerät ermöglicht eine flexible Installation, ob wandintegriert in der Außenfassade, auf dem Balkon in der Dämmung, als Aufputzlösung oder in der Decke. Mit einer Gerätetiefe von nur 216 mm und ohne Kondensatanschluss spart es Wohnfläche. Der Bauablauf im Neubau wird durch die frühzeitige Montage des Einbaukastens vereinfacht, das Lüftungsgerät wird erst kurz vor dem Einzug montiert. Dank Designabdeckung oder Deckenintegration bleibt er nahezu unsichtbar. Hocheffiziente Ventilatoren und eine gute Dämmung sorgen für leisen Betrieb und hohen Schallschutz, das abgestimmte Zehnder Luftverteilsystem ermöglicht eine sichere und einfache Montage. Durch den Einsatz eines Enthalpietauschers ist kein Kondensatanschluss am Gerät erforderlich. Über die Luftverteilung können Zu- und Ablufträume belüftet werden. Das Gerät ist auch für den nachträglichen Einbau bei Sanierungen bestens geeignet. • Flexibler Einbau: wandintegriert in der Außenfassade mit Einbaustein, auf dem Balkon in der Isolierung, Aufputz oder Deckenmontage • Gewinn an Wohnfläche dank kompakter Bauweise (kein Kondensatanschluss, Gerätetiefe von nur 216 mm) • Optimierter Bauablauf im Neubau: Der Einbaukasten kann früh eingebaut werden. Kurz vor Bezug wird das Lüftungsgerät einfach in den Einbaukasten montiert • Quasi unsichtbar: dank einer schicken Designabdeckung oder dem Verbau in der Decke • Sehr leiser Betrieb für höchsten Wohnkomfort dank hocheffizienter Radialventilatoren und guter Dämmung, die für exzellente Schallschutzwerte sorgen • Hohe Montagesicherheit: ganz einfach alles aus einer Hand installieren dank des abgestimmten Zehnder Luftverteilsystems • Problemlose Nachrüstung in der Sanierung • Integrierter Enthalpie-Tauscher: kein Siphon nötig Bedienkomfort Die Bedienung erfolgt serienmäßig über die integrierte Bedieneinheit oder optional über die externe kabelgebundene Bedieneinheit Zehnder ComfoLED. Diese ist für die Unterputzmontage im Innenbereich konzipiert und wird über eine bis zu 25 m lange 4-adrige Leitung (z.B. Typ J-Y (ST) Y 2x2x0,6) mit dem Lüftungsgerät verbunden. Das Bedienteil ist kompatibel zu handelsüblichen Schalterprogrammen und ermöglicht die Auswahl von vier Lüfterstufen sowie den Betrieb im Zu- oder Abluftbetrieb. Zusätzlich kann das Gerät in den Standby-Modus geschaltet werden. Fehlermeldungen und Hinweise zum Filterwechsel werden ebenfalls angezeigt. Der Filterwechsel erfolgt werkzeuglos an der Gerätefront ohne Öffnen des Gerätes. Einbau Mit seinen kompakten Abmessungen sowie vielseitigen Montage- und Anschlussmöglichkeiten lässt sich der Zehnder ComfoAir Fit 100 flexibel installieren. Das Gerät kann als Aufputzlösung, in Decken- oder Wandintegration innerhalb der Außenfassade mit Einbaukasten oder auf einem Balkon im Wärmedämmverbundsystem* montiert werden. Die Integration in die Außenwand wird durch einen optional erhältlichen Einbaukasten erleichtert. Der Einsatz eines Enthalpietauschers macht einen Kondensatanschluss am Gerät überflüssig. Eine erweiterte Luftverteilung ermöglicht die effiziente Belüftung von Zu- und Ablufträumen. Produktmerkmale Das Lüftungsgerät ist mit einem Grobstaubfilterset ISO Coarse 65% ausgestattet, optional auch mit Hygienefiltern erhältlich. Die Zu- und Abluftventilatoren sind einzeln zuschaltbar und arbeiten mit einem Polymermembran-Enthalpietauscher ohne Kondensatanschluss. Die aus robustem Kunststoff gefertigten Ventilatoren sind axial ein- und radial ausströmend. Eine Filterwechselanzeige erleichtert die Wartung. Die Luftkanalanschlüsse bestehen aus zwei drehbaren Stutzen oben und zwei DN125 Anschlüssen unten oder hinten. Mit einem Wärmebereitstellungsgrad von bis zu 81% und einem Volumenstrom von 20 bis 100 m3/h ist das Gerät energieeffizient und flexibel einsetzbar. Es arbeitet im Temperaturbereich von 7°C bis 40°C, benötigt einen Netzanschluss von 230V, 50 Hz und hat eine maximale Leistungsaufnahme von 90 Watt. Zusätzliche Optionen wie Feuchte- oder Feuchte- und CO2-Sensoren sind erhältlich. • Grobstaubfilterset ISO Coarse 65% (optional Hygienefilterset ISO Coarse 65% / ISO ePM1 55%) • Zu- und Abluftventilator sind einzeln zuschaltbar • Wärmeübertrager: Enthalpietauscher mit Polymermembran, Kunststoff, ohne Kondensatanschluss • Ventilatoren: axial einströmend und radial ausströmend, Gehäuse und Laufrad aus Kunststoff • Filterwechselanzeige • Luftkanalanschlüsse: 2 x drehbare Stutzen oben, 2 x DN125 Anschlüsse unten oder hinten • Netzanschluss: 230V, 50 Hz • Einsatzgrenzen: 7°C bis 40°C im Aufstellraum • Wärmebereitstellungsgrad: bis zu 81% • Volumenstrom: maximal 100 m3/h bei 80 Pa extern, minimal 20 m3/h • Leistungsaufnahme: maximal 90 Watt • Elektroeffizienz: 0,28 Wh/m3 bei 70 m3/h • Optionen: Feuchte oder Feuchte- und CO2
Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 SL Enthalpie, mit eingebauter Feuchte-Sensorplatine, Zuluftanschluss links, Außen- und Fortluftanschlüsse unten, für Wandaufputz- und Deckenmontage Zehnder ComfoAir Fit 100 ist ein zentrales Komfort-Lüftungsgerät mit Wärme- und Feuchterückgewinnung bei synchronem Zu- und Abluftbetrieb. Das Komfort-Lüftungsgerät eignet sich besonders für Etagenwohnungen, Ferien- oder Studentenappartements. Es kann sowohl im Zuge von Renovierungen als auch in Neubauprojekten eingesetzt werden.Mit optimal abgestimmten Luftverteilkomponenten ist Zehnder ComfoAir Fit 100 perfekt in das Zehnder Gesamtsystem für komfortable Wohnraumlüftung integrierbar.Im Gerät ist standardmäßig ein Enthalpietauscher eingebaut, der für hohe Wärme- und Feuchterückgewinnung sorgt, die Raumluftfeuchte positiv beeinflusst und somit für ein komfortables Wohnraumklima sorgt. Anwendernutzen▪ Optimierter Bauablauf im Neubau: Der Einbaukasten kann früh eingebaut werden. Kurz vor Bezug wird das Lüftungsgerät einfach in den Einbaukasten montiert.▪ Flexible Planung dank verschiedenen Einbauvarianten (Aufputz, Deckenmontage) und versetzbaren Kanalnetzanschlüsse.▪ Die in der Außenwand integrierte Gerätevariante ist mittels der Designabdeckung im Wohnambiente unsichtbar.▪ Kein Platzbedarf dank kompakter Bauweise und Wegfall eines Kondensatanschlusses.▪ Einfache, saubere und schnelle Montage der Luftverteilung: Flaches Doppel- oder Einzelkanal-System als Verbindungselement zwischen Lüftungsgerät und Verteiler In vier Richtungen versetzbare Kanalnetzanschlüsse für einen einfachen Anschluss der Luftverteilung am Gerät Mit Lippendichtung versehene, steckbare Anschlüsse sorgen für eine luftdichte Verbindung zwischen den Komponenten Gute Hygieneeigenschaften Verwendung bewährter Luftauslassgehäuse, Gitter und Ventile Die intelligente Konstruktion des Kombi-Außenwandgitters Zehnder ComfoEdge Dupla sorgt für äußerst geringe Rezirkulation und Optimierung der Druckverluste, wodurch maximale Energieeffizienz und ein leiser Betrieb sichergestellt ist. ▪ Maximales Wohlfühlklima dank synchronem Zuluft- /Abluftbetrieb für kontinuierliche Wärme- und Feuchterückgewinnung und bedarfsgerechter Steuerung mittels optionaler Feuchte- und/oder CO2-Sensorik. ▪ Mehr Komfort dank der hohen Energieeffizienz des Enthalpietauschers, der für Wärme- und Feuchterückgewinnung sorgt. ▪ Leiser Betrieb für höchsten Wohnkomfort, auch in innerstädtischen Wohnbereichen, dank hochwertiger Radialventilatoren und Dämmung, die für exzellente Schallschutzwerte sorgen. ▪ Maximale Flexibilität bei der Planung dank optionaler Ergänzung durch weitere Lüftungsgerate im Projekt wie Zehnder ComfoSpot 50, ComfoAir 70, ComfoDuct Activo S60. EinbauDank seiner kompakten Abmessungen und flexiblen Montage- und Anschlussmöglichkeiten ist Zehnder ComfoAir Fit 100 als aufputz-oder wandintegriertes Gerät in der Außenfassade mit Einbaukasten oder auf dem Balkon im Wärmedämmverbundsystem* einbaubar. Die Integration in die Außenwand wird mittels eines optionalen Einbaukastens optimiert.Durch die Verwendung eines Enthalpietauschers ist kein Kondensatanschluss am Gerät notwendig. Durch weiterführende Luftverteilung können Zu- und Ablufträume belüftet werden. BedienkomfortDie Steuerung erfolgt über die integrierte und/oder externe Bedieneinheit oder vollautomatisch und bedarfsgerecht mittels Sensoren. Feuchte oder Feuchte- und CO2-Sensorik Es ist ein Montageseterforderlich, dieses separat bestellt werden muss.
Zehnder ComfoAir Fit 100 SL Enthalpie ? Effiziente Luftqualität und Feuchterückgewinnung Das Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 ist ein zentrales Lüftungsgerät mit synchroner Zu- und Abluftführung. Es ermöglicht integrierte Wärme- und Feuchterückgewinnung. Das Gerät ist geeignet für Etagenwohnungen, Mehrfamilienhäuser, Ferien- oder Studentenappartements, sowohl im Neubau als auch bei Sanierungen. Es unterstützt optimale Luftqualität und Feuchtigkeitsbalance. VORTEILE IM ÜBERBLICK * Kompakte Bauweise: Geringe Gerätetiefe von 216 mm. Dies ermöglicht flexible Einbaumöglichkeiten und spart Wohnfläche.
* Flexible Installation: Geeignet für wandintegrierte, Aufputz- oder Deckenmontage, sowie Installation auf dem Balkon.
* Kein Kondensatanschluss nötig: Der integrierte Enthalpiewärmetauscher macht Siphon oder Kondensatablauf überflüssig, was die Installation vereinfacht.
* Leiser Betrieb: Hocheffiziente Ventilatoren und eine gute Dämmung durch ein Gehäuse aus verzinktem, lackiertem Stahlblech und EPP-Innenauskleidung ermöglichen einen Betrieb mit geringer Geräuschentwicklung.
* Optimale Feuchterückgewinnung: Der serienmäßige Enthalpietauscher gewinnt Wärme und Feuchtigkeit zurück, was trockene Heizungsluft im Winter mindert.
* Sanierungsfreundlich: Das System ist für den nachträglichen Einbau in bestehende Gebäude geeignet. WÄRME- UND FEUCHTERÜCKGEWINNUNG Der Zehnder ComfoAir Fit 100 SL ist standardmäßig mit einem Kreuzstrom-Enthalpietauscher ausgestattet. Dieser sorgt für Wärme- und Feuchterückgewinnung. Dies optimiert das Raumklima durch die Rückführung von Feuchtigkeit und spart Heizenergie durch die Nutzung der Wärme der Abluft. Der Enthalpietauscher mit Polymermembran aus Kunststoff macht einen Kondensatanschluss überflüssig. Dies vereinfacht die Installation und ermöglicht Platzersparnis durch den Verzicht auf Siphon und Abflussleitungen. FLEXIBLE INSTALLATIONSMÖGLICHKEITEN Das Zehnder ComfoAir Fit 100 SL bietet aufgrund seiner Abmessungen und Bauweise Flexibilität bei der Installation. Es kann als Wand- oder Deckenmontage, wandintegriert in der Außenfassade (mit optionalem Einbaukasten) oder auf dem Balkon installiert werden. Diese Vielseitigkeit ermöglicht die Integration des Geräts in verschiedene Wohn- oder Gebäudearchitekturen. Die Möglichkeit zur wandintegrierten Montage ist vorteilhaft für eine diskrete und platzsparende Installation. BEDIENUNG UND WARTUNG Das Zehnder ComfoAir Fit 100 SL bietet Bedienkomfort durch die integrierte Bedieneinheit oder optional über die externe kabelgebundene Bedieneinheit Zehnder ComfoLED. Letztere ist mit handelsüblichen Schalterprogrammen kompatibel. Vier Lüfterstufen können ausgewählt werden. Der Zuluft- und Abluftbetrieb sind separat steuerbar. Eine Filterwechselanzeige signalisiert den notwendigen Wechsel des Grobstaubfilters ISO Coarse 65%. Der Filterwechsel erfolgt frontseitig und werkzeuglos. TECHNISCHE SPEZIFIKATIONEN Parameter * Volumenstrom (extern): Max. 100 m3/h bei 80 Pa, Min. 20 m3/h
* Wärmebereitstellungsgrad: Bis zu 83% (gem. EN 13141-7)
* Leistungsaufnahme: Maximal 90 Watt
* Elektroeffizienz: 0,28 Wh/m3 bei 70 m3/h
* Max. Stromaufnahme: 0,2 A
* Elektrischer Anschluss: 230V, 50 Hz
* Einsatzbereich (Aufstellraumtemperatur): +7 bis 40 °C
* Filterklasse: Grobstaubfilterset ISO Coarse 65% (Optional: Hygienefilterset ISO Coarse 65% / ISO ePM1 55%)
* Schutzklasse: 1
* Schutzart: IP20
* Wärmetauscher: Kreuzstrom-Enthalpietauscher mit Polymermembran
* Ventilatoren: Axial einströmend, radial ausströmend, Gehäuse und Laufrad aus Kunststoff
* Luftkanalanschlüsse: 2x drehbare Stutzen oben, 2x DN125 Anschlüsse unten oder hinten Abmessungen * Länge: 821 mm
* Breite: 465 mm
* Höhe: 216 mm
* Höhe (mit Stutzen): 896 - 921 mm
* Gewicht: 18 kg EINSATZBEREICHE UND ANWENDUNGSSZENARIEN Das Zehnder ComfoAir Fit 100 SL ist für den Einsatz in modernen Wohnkonzepten konzipiert. Es ist geeignet für Mehrfamilienhäuser, Etagenwohnungen sowie Ferien- oder Studentenappartements. Das Gerät unterstützt eine kontinuierliche Versorgung mit frischer, gefilterter Luft, auch in urbanen Umgebungen oder bei geschlossenen Fenstern. Besonders in Neubau- und Sanierungsprojekten ist das Gerät eine effiziente und platzsparende Lüftungslösung. Es unterstützt ein behagliches Raumklima und schützt die Bausubstanz vor Feuchtigkeitsschäden. HERSTELLER UND QUALITÄT Das Zehnder ComfoAir Fit 100 SL Enthalpie wird vom Hersteller Zehnder Comfosystems gefertigt. Das Gerät verfügt über ein wärmebrückenfrei ausgeführtes Gehäuse aus verzinktem und lackiertem Stahlblech sowie eine Innenauskleidung aus expandiertem Polypropylen (EPP). Dies dient der Wärme- und Schalldämmung und unterstützt eine lange Lebensdauer und zuverlässige Performance.
Allgemeine Beschreibung Das Zehnder ComfoAir Fit 100 SL Enthalpie ist ein zentrales Lüftungsgerät, das eine effiziente Luftqualität und Feuchterückgewinnung ermöglicht. Es ist ideal für Etagenwohnungen, Mehrfamilienhäuser sowie Ferien- oder Studentenappartements, sowohl im Neubau als auch bei Sanierungen. Das Gerät unterstützt eine optimale Luftqualität und Feuchtigkeitsbalance. Technische daten Volumenstrom (extern): Max. 100 m3/h bei 80 Pa, Min. 20 m3/h Wärmebereitstellungsgrad: Bis zu 83% (gem. EN 13141-7) Leistungsaufnahme: Maximal 90 Watt Elektroeffizienz: 0,28 Wh/m3 bei 70 m3/h Max. Stromaufnahme: 0,2 A Elektrischer Anschluss: 230V 50 Hz Einsatzbereich (Aufstellraumtemperatur): +7 bis 40 °C Filterklasse: Grobstaubfilterset ISO Coarse 65% (Optional: Hygienefilterset ISO Coarse 65% / ISO ePM1 55%) Schutzklasse: 1 Schutzart: IP20 Wärmetauscher: Kreuzstrom-Enthalpietauscher mit Polymermembran Ventilatoren: Axial einströmend, radial ausströmend, Gehäuse und Laufrad aus Kunststoff Luftkanalanschlüsse: 2x drehbare Stutzen oben, 2x DN125 Anschlüsse unten oder hinten Abmessungen: Länge: 821 mm, Breite: 465 mm, Höhe: 216 mm, Höhe (mit Stutzen): 896 - 921 mm Gewicht: 18 kg Kompatibilität und Zubehör Integrierte Bedieneinheit oder optional externe kabelgebundene Bedieneinheit Zehnder ComfoLED, kompatibel mit handelsüblichen Schalterprogrammen Filterwechselanzeige für Grobstaubfilter ISO Coarse 65% Installation Kompakte Bauweise mit geringer Gerätetiefe von 216 mm für flexible Einbaumöglichkeiten Geeignet für wandintegrierte Aufputz- oder Deckenmontage sowie Installation auf dem Balkon Kein Kondensatanschluss nötig dank integriertem Enthalpiewärmetauscher Anwendung Das Zehnder ComfoAir Fit 100 SL ist für moderne Wohnkonzepte konzipiert und unterstützt eine kontinuierliche Versorgung mit frischer gefilterter Luft, auch in urbanen Umgebungen oder bei geschlossenen Fenstern. Es ist besonders effizient und platzsparend in Neubau- und Sanierungsprojekten und schützt die Bausubstanz vor Feuchtigkeitsschäden. Weitere Informationen Hersteller: Zehnder Comfosystems Gehäuse aus verzinktem und lackiertem Stahlblech mit Innenauskleidung aus expandiertem Polypropylen (EPP) für Wärme- und Schalldämmung Unterstützt eine lange Lebensdauer und zuverlässige Performance
Zehnder ComfoAir Fit 100 SL Enthalpie – Effiziente Luftqualität und Feuchterückgewinnung Das Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 ist ein zentrales Lüftungsgerät mit synchroner Zu- und Abluftführung. Es ermöglicht integrierte Wärme- und Feuchterückgewinnung. Das Gerät ist geeignet für Etagenwohnungen, Mehrfamilienhäuser, Ferien- oder Studentenappartements, sowohl im Neubau als auch bei Sanierungen. Es unterstützt optimale Luftqualität und Feuchtigkeitsbalance. VORTEILE IM ÜBERBLICK * Kompakte Bauweise: Geringe Gerätetiefe von 216 mm. Dies ermöglicht flexible Einbaumöglichkeiten und spart Wohnfläche.
* Flexible Installation: Geeignet für wandintegrierte, Aufputz- oder Deckenmontage, sowie Installation auf dem Balkon.
* Kein Kondensatanschluss nötig: Der integrierte Enthalpiewärmetauscher macht Siphon oder Kondensatablauf überflüssig, was die Installation vereinfacht.
* Leiser Betrieb: Hocheffiziente Ventilatoren und eine gute Dämmung durch ein Gehäuse aus verzinktem, lackiertem Stahlblech und EPP-Innenauskleidung ermöglichen einen Betrieb mit geringer Geräuschentwicklung.
* Optimale Feuchterückgewinnung: Der serienmäßige Enthalpietauscher gewinnt Wärme und Feuchtigkeit zurück, was trockene Heizungsluft im Winter mindert.
* Sanierungsfreundlich: Das System ist für den nachträglichen Einbau in bestehende Gebäude geeignet. WÄRME- UND FEUCHTERÜCKGEWINNUNG Der Zehnder ComfoAir Fit 100 SL ist standardmäßig mit einem Kreuzstrom-Enthalpietauscher ausgestattet. Dieser sorgt für Wärme- und Feuchterückgewinnung. Dies optimiert das Raumklima durch die Rückführung von Feuchtigkeit und spart Heizenergie durch die Nutzung der Wärme der Abluft. Der Enthalpietauscher mit Polymermembran aus Kunststoff macht einen Kondensatanschluss überflüssig. Dies vereinfacht
