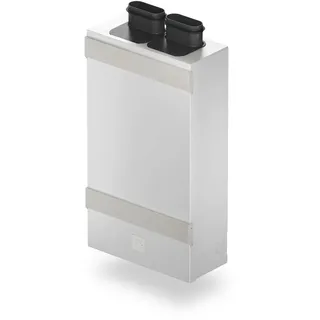

Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 SR mit Enthalpietauscher und Feuchte-Sensorplatine, max. 100 m3/h (80 Pa), Wohnraumlüftung mit Wärme- und Feuchterückgewinnung, Zuluftanschluss rechts, Außen- und Fortluftanschlüsse unten, Wandaufputz-/Wandintegrierte Montage Lieferumfang: • Zehnder Lüftungsgerät ComfoAir Fit 100 SR - Mit integriertem Enthalpiewärmetauscher und Feuchte-Sensorplatine - Außen- und Fortluftanschlüsse unten, Zuluftanschluss rechts - Für Wandaufputz- und Wandintegrierte Montage - Abmessungen (LxBxH): 821 x 465 x 216 mm - Gewicht: 18 kg Hinweis: Optional kann eine externe Bedieneinheit installiert werden (Zubehör) Allgemeine Produktbeschreibung Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 Das Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 ist ein intelligentes und vielseitig einsetzbares zentrales Lüftungsgerät mit Wärme- und Feuchterückgewinnung im synchronen Zu- und Abluftbetrieb. Es ist ideal für den Einsatz in Mehrfamilienhäusern und speziell in Etagenwohnungen sowie Ferien- und Studentenappartements. Es bietet flexible Einbaumöglichkeiten, wie z.B. die wandintegrierte Montage in der Außenfassade mit Einbaustein, die Platzierung auf dem Balkon in der Dämmung, als Aufputzmontage oder die Integration in die Decke. So kann wertvoller Wohnraum optimal genutzt werden. In Kombination mit den perfekt aufeinander abgestimmten Zehnder Luftverteilkomponenten entsteht ein ganzheitliches System, das für ein gesundes und angenehmes Raumklima sorgt. Das Komfortlüftungsgerät ComfoAir Fit 100 ist serienmäßig mit einem Enthalpiewärmetauscher ausgestattet, der für eine hohe Wärme- und Feuchterückgewinnung sorgt, die Raumluftfeuchte positiv beeinflusst und so für ein angenehmes Raumklima sorgt. Produktvorteile Das kompakte Lüftungsgerät ermöglicht eine flexible Installation, ob wandintegriert in der Außenfassade, auf dem Balkon in der Dämmung, als Aufputzlösung oder in der Decke. Mit einer Gerätetiefe von nur 216 mm und ohne Kondensatanschluss spart es Wohnfläche. Der Bauablauf im Neubau wird durch die frühzeitige Montage des Einbaukastens vereinfacht, das Lüftungsgerät wird erst kurz vor dem Einzug montiert. Dank Designabdeckung oder Deckenintegration bleibt er nahezu unsichtbar. Hocheffiziente Ventilatoren und eine gute Dämmung sorgen für leisen Betrieb und hohen Schallschutz, das abgestimmte Zehnder Luftverteilsystem ermöglicht eine sichere und einfache Montage. Durch den Einsatz eines Enthalpietauschers ist kein Kondensatanschluss am Gerät erforderlich. Über die Luftverteilung können Zu- und Ablufträume belüftet werden. Das Gerät ist auch für den nachträglichen Einbau bei Sanierungen bestens geeignet. • Flexibler Einbau: wandintegriert in der Außenfassade mit Einbaustein, auf dem Balkon in der Isolierung, Aufputz oder Deckenmontage • Gewinn an Wohnfläche dank kompakter Bauweise (kein Kondensatanschluss, Gerätetiefe von nur 216 mm) • Optimierter Bauablauf im Neubau: Der Einbaukasten kann früh eingebaut werden. Kurz vor Bezug wird das Lüftungsgerät einfach in den Einbaukasten montiert • Quasi unsichtbar: dank einer schicken Designabdeckung oder dem Verbau in der Decke • Sehr leiser Betrieb für höchsten Wohnkomfort dank hocheffizienter Radialventilatoren und guter Dämmung, die für exzellente Schallschutzwerte sorgen • Hohe Montagesicherheit: ganz einfach alles aus einer Hand installieren dank des abgestimmten Zehnder Luftverteilsystems • Problemlose Nachrüstung in der Sanierung • Integrierter Enthalpie-Tauscher: kein Siphon nötig Bedienkomfort Die Bedienung erfolgt serienmäßig über die integrierte Bedieneinheit oder optional über die externe kabelgebundene Bedieneinheit Zehnder ComfoLED. Diese ist für die Unterputzmontage im Innenbereich konzipiert und wird über eine bis zu 25 m lange 4-adrige Leitung (z.B. Typ J-Y (ST) Y 2x2x0,6) mit dem Lüftungsgerät verbunden. Das Bedienteil ist kompatibel zu handelsüblichen Schalterprogrammen und ermöglicht die Auswahl von vier Lüfterstufen sowie den Betrieb im Zu- oder Abluftbetrieb. Zusätzlich kann das Gerät in den Standby-Modus geschaltet werden. Fehlermeldungen und Hinweise zum Filterwechsel werden ebenfalls angezeigt. Der Filterwechsel erfolgt werkzeuglos an der Gerätefront ohne Öffnen des Gerätes. Einbau Mit seinen kompakten Abmessungen sowie vielseitigen Montage- und Anschlussmöglichkeiten lässt sich der Zehnder ComfoAir Fit 100 flexibel installieren. Das Gerät kann als Aufputzlösung, in Decken- oder Wandintegration innerhalb der Außenfassade mit Einbaukasten oder auf einem Balkon im Wärmedämmverbundsystem* montiert werden. Die Integration in die Außenwand wird durch einen optional erhältlichen Einbaukasten erleichtert. Der Einsatz eines Enthalpietauschers macht einen Kondensatanschluss am Gerät überflüssig. Eine erweiterte Luftverteilung ermöglicht die effiziente Belüftung von Zu- und Ablufträumen. Produktmerkmale Das Lüftungsgerät ist mit einem Grobstaubfilterset ISO Coarse 65% ausgestattet, optional auch mit Hygienefiltern erhältlich. Die Zu- und Abluftventilatoren sind einzeln zuschaltbar und arbeiten mit einem Polymermembran-Enthalpietauscher ohne Kondensatanschluss. Die aus robustem Kunststoff gefertigten Ventilatoren sind axial ein- und radial ausströmend. Eine Filterwechselanzeige erleichtert die Wartung. Die Luftkanalanschlüsse bestehen aus zwei drehbaren Stutzen oben und zwei DN125 Anschlüssen unten oder hinten. Mit einem Wärmebereitstellungsgrad von bis zu 81% und einem Volumenstrom von 20 bis 100 m3/h ist das Gerät energieeffizient und flexibel einsetzbar. Es arbeitet im Temperaturbereich von 7°C bis 40°C, benötigt einen Netzanschluss von 230V, 50 Hz und hat eine maximale Leistungsaufnahme von 90 Watt. Zusätzliche Optionen wie Feuchte- oder Feuchte- und CO2-Sensoren sind erhältlich. • Grobstaubfilterset ISO Coarse 65% (optional Hygienefilterset ISO Coarse 65% / ISO ePM1 55%) • Zu- und Abluftventilator sind einzeln zuschaltbar • Wärmeübertrager: Enthalpietauscher mit Polymermembran, Kunststoff, ohne Kondensatanschluss • Ventilatoren: axial einströmend und radial ausströmend, Gehäuse und Laufrad aus Kunststoff • Filterwechselanzeige • Luftkanalanschlüsse: 2 x drehbare Stutzen oben, 2 x DN125 Anschlüsse unten oder hinten • Netzanschluss: 230V, 50 Hz • Einsatzgrenzen: 7°C bis 40°C im Aufstellraum • Wärmebereitstellungsgrad: bis zu 81% • Volumenstrom: maximal 100 m3/h bei 80 Pa extern, minimal 20 m3/h • Leistungsaufnahme: maximal 90 Watt • Elektroeffizienz: 0,28 Wh/m3 bei 70 m3/h • Optionen: Feuchte oder Feuchte- und CO2
Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 SR Enthalpie mit eingebauter Feuchte-Sensorplatine, Zuluftanschluss rechts, Außen- und Fortluftanschlüsse unten, für Wandaufputz- und Deckenmontage Zehnder ComfoAir Fit 100 ist ein zentrales Komfort-Lüftungsgerät mit Wärme- und Feuchterückgewinnung bei synchronem Zu- und Abluftbetrieb. Das Komfort-Lüftungsgerät eignet sich besonders für Etagenwohnungen, Ferien- oder Studentenappartements. Es kann sowohl im Zuge von Renovierungen als auch in Neubauprojekten eingesetzt werden.Mit optimal abgestimmten Luftverteilkomponenten ist Zehnder ComfoAir Fit 100 perfekt in das Zehnder Gesamtsystem für komfortable Wohnraumlüftung integrierbar.Im Gerät ist standardmäßig ein Enthalpietauscher eingebaut, der für hohe Wärme- und Feuchterückgewinnung sorgt, die Raumluftfeuchte positiv beeinflusst und somit für ein komfortables Wohnraumklima sorgt. Anwendernutzen▪ Optimierter Bauablauf im Neubau: Der Einbaukasten kann früh eingebaut werden. Kurz vor Bezug wird das Lüftungsgerät einfach in den Einbaukasten montiert.▪ Flexible Planung dank verschiedenen Einbauvarianten (Aufputz, Wandintegriert) und versetzbaren Kanalnetzanschlüsse.▪ Die in der Außenwand integrierte Gerätevariante ist mittels der Designabdeckung im Wohnambiente unsichtbar.▪ Kein Platzbedarf dank kompakter Bauweise und Wegfall eines Kondensatanschlusses.▪ Einfache, saubere und schnelle Montage der Luftverteilung: Flaches Doppel- oder Einzelkanal-System als Verbindungselement zwischen Lüftungsgerät und Verteiler In vier Richtungen versetzbare Kanalnetzanschlüsse für einen einfachen Anschluss der Luftverteilung am Gerät Mit Lippendichtung versehene, steckbare Anschlüsse sorgen für eine luftdichte Verbindung zwischen den Komponenten Gute Hygieneeigenschaften Verwendung bewährter Luftauslassgehäuse, Gitter und Ventile Die intelligente Konstruktion des Kombi-Außenwandgitters Zehnder ComfoEdge Dupla sorgt für äußerst geringe Rezirkulation und Optimierung der Druckverluste, wodurch maximale Energieeffizienz und ein leiser Betrieb sichergestellt ist. ▪ Maximales Wohlfühlklima dank synchronem Zuluft- /Abluftbetrieb für kontinuierliche Wärme- und Feuchterückgewinnung und bedarfsgerechter Steuerung mittels optionaler Feuchte- und/oder CO2-Sensorik. ▪ Mehr Komfort dank der hohen Energieeffizienz des Enthalpietauschers, der für Wärme- und Feuchterückgewinnung sorgt. ▪ Leiser Betrieb für höchsten Wohnkomfort, auch in innerstädtischen Wohnbereichen, dank hochwertiger Radialventilatoren und Dämmung, die für exzellente Schallschutzwerte sorgen. ▪ Maximale Flexibilität bei der Planung dank optionaler Ergänzung durch weitere Lüftungsgerate im Projekt wie Zehnder ComfoSpot 50, ComfoAir 70, ComfoDuct Activo S60. EinbauDank seiner kompakten Abmessungen und flexiblen Montage- und Anschlussmöglichkeiten ist Zehnder ComfoAir Fit 100 als aufputz-oder wandintegriertes Gerät in der Außenfassade mit Einbaukasten oder auf dem Balkon im Wärmedämmverbundsystem* einbaubar. Die Integration in die Außenwand wird mittels eines optionalen Einbaukastens optimiert.Durch die Verwendung eines Enthalpietauschers ist kein Kondensatanschluss am Gerät notwendig. Durch weiterführende Luftverteilung können Zu- und Ablufträume belüftet werden. BedienkomfortDie Steuerung erfolgt über die integrierte und/oder externe Bedieneinheit oder vollautomatisch und bedarfsgerecht mittels Sensoren. Feuchte-Sensorik Es ist ein Montageseterforderlich, dieses separat bestellt werden muss.
Allgemeine Beschreibung Das Zehnder ComfoAir Fit 100 SR Enthalpie ist ein zentrales Komfort-Lüftungsgerät, das Wärme- und Feuchterückgewinnung bei synchronem Zu- und Abluftbetrieb bietet. Es eignet sich besonders für Etagenwohnungen, Ferien- oder Studentenappartements, sowohl im Neubau als auch bei Renovierungen. Das Gerät verfügt über eine integrierte Bedieneinheit und einen eingebauten Feuchte-Sensor, der zur Regulierung des Raumklimas beiträgt. Technische daten Volumenstrom: 20-100 m3/h bei 80 Pa extern Wärmebereitstellungsgrad: bis zu 83% Leistungsaufnahme: maximal 90 Watt Elektroeffizienz: 0,28 Wh/m3 bei 70 m3/h Elektrischer Anschluss: 230 V / 50 Hz Stromaufnahme: 0,2 A Einsatzgrenzen: 7 °C bis 40 °C Abmessungen: LxBxH = 821 x 465 x 216 mm (mit Stutzen: 896 - 921 mm) Gewicht: 18 kg Kompatibilität und Zubehör Optionaler Einbaukasten für die Integration in die Außenwand Externe kabelgebundene Bedieneinheit Zehnder ComfoLED verfügbar Installation Flexible Montagemöglichkeiten: Wand- oder Deckenmontage sowie wandintegriert in der Außenfassade Integration in die Außenwand erfolgt mittels eines optionalen Einbaukastens Anschluss der Zu- und Abluft über 2 drehbare Kanalnetzanschlüsse Anwendung Das Zehnder ComfoAir Fit 100 SR Enthalpie ist ideal für verschiedene Wohnsituationen, insbesondere für Etagenwohnungen und Studentenappartements. Es sorgt für eine effiziente Belüftung und trägt zu einem gesunden Raumklima bei. Die flexible Einbaumöglichkeit ermöglicht eine unauffällige Integration in unterschiedliche architektonische Anforderungen.
Zehnder Lüftungsgerät ComfoAir Fit 100 SR Enthalpie - Effiziente Wärme- und Feuchterückgewinnung Das Zehnder ComfoAir Fit 100 SR Enthalpie ist ein zentrales Komfort-Lüftungsgerät, das Standards in der Wärme- und Feuchterückgewinnung erfüllt. Es ermöglicht einen synchronen Zu- und Abluftbetrieb und eignet sich für Etagenwohnungen, Ferien- oder Studentenappartements im Neubau oder bei Renovierungen. Dank des integrierten Enthalpietauschers wird ein angenehmes Raumklima bei hoher Energieeffizienz gefördert. Das robuste Design ermöglicht flexible Einbauoptionen. VORTEILE IM ÜBERBLICK * Effiziente Wärme- und Feuchterückgewinnung: Der integrierte Enthalpietauscher trägt zu einem optimierten Raumklima bei und unterstützt die Reduzierung von Heizkosten.
* Flexible Montagemöglichkeiten: Das Gerät kann als Wandaufputz-, Deckenmontage- oder wandintegrierte Lösung installiert werden.
* Intuitive Bedienung: Die Steuerung erfolgt über die integrierte Bedieneinheit oder optional über die externe kabelgebundene Zehnder ComfoLED.
* Einfacher Filterwechsel: Die Filter sind werkzeuglos von vorne zugänglich, was die Wartung erleichtert.
* Gute Luftqualität: Der Grobstaubfilter ISO Coarse 65% sorgt für saubere Zuluft und kann optional erweitert werden.
* Individuelle Luftstromregelung: Zu- und Abluftventilatoren sind getrennt regelbar, um die Luftmenge präzise anzupassen. INTEGRIERTER ENTHALPIETAUSCHER Das Zehnder ComfoAir Fit 100 SR Enthalpie ist serienmäßig mit einem Kreuzstrom-Enthalpietauscher ausgestattet. Dieser gewinnt Wärme und Feuchtigkeit aus der Abluft zurück. Dies hilft, trockene Raumluft im Winter zu vermeiden und kann gleichzeitig den Energiebedarf für Heizung und Kühlung reduzieren.
Es wird ein konstant angenehmes Raumklima ermöglicht, da die Feuchtigkeit im Raum reguliert wird und Heizkosten eingespart werden können. FLEXIBLE EINBAUOPTIONEN Das Gerät zeichnet sich durch seine kompakten Abmessungen und vielfältigen Montagemöglichkeiten aus. Es kann als Aufputzlösung, in Decken- oder Wandintegration innerhalb der Außenfassade mit einem Einbaukasten oder auf einem Balkon im Wärmedämmverbundsystem montiert werden.
Diese Flexibilität ermöglicht eine Integration in verschiedene Wohn- und Gebäudekonzepte, sowohl im Neubau als auch bei Renovierungen. INTUITIVES BEDIENKONZEPT Die Bedienung des Zehnder ComfoAir Fit 100 SR Enthalpie erfolgt serienmäßig über eine integrierte Bedieneinheit. Optional ist die externe kabelgebundene Bedieneinheit Zehnder ComfoLED verfügbar, die erweiterte Steuerungsmöglichkeiten bietet, inklusive Feuchte-Sensorplatine.
Dies gewährleistet eine präzise Steuerung aller Gerätefunktionen, von der Lüfterstufe bis zum Stand-by-Modus, für ein individuell optimiertes Raumklima. EFFIZIENTES FILTERMANAGEMENT Das Gerät ist mit einem Grobstaubfilterset ISO Coarse 65% ausgestattet, das Partikel aus der Zuluft entfernt. Der Filterwechsel ist dank der frontseitigen Zugänglichkeit werkzeuglos durchführbar. Eine Filterwechselanzeige informiert über notwendige Wartungen.
Dies unterstützt eine hohe Luftqualität in den Räumen und erleichtert die Instandhaltung des Gerätes. TECHNISCHE SPEZIFIKATIONEN Volumenstrom:
Min. 20 m3/h bis max. 100 m3/h bei 80 Pa (extern)
Präzise Lüftung für verschiedene Anforderungen Wärmebereitstellungsgrad:
Bis zu 83%
Effiziente Energierückgewinnung Leistungsaufnahme:
Max. 90 Watt
Energieeffizienter Betrieb Elektroeffizienz:
0,28 Wh/m3 bei 70 m3/h
Niedriger Energieverbrauch Elektrischer Anschluss:
230 V / 50 Hz
Standard Netzanschluss Max. Stromaufnahme:
0,2 A
Geringe elektrische Last Einsatzgrenzen (Aufstellraum):
7°C bis 40°C
Breiter Temperaturbereich Wärmetauscher-Typ:
Kreuzstrom Enthalpietauscher mit Polymermembran (Kunststoff)
Effiziente Wärme- und Feuchterückgewinnung ohne Kondensatanschluss Ventilatoren:
Axial einströmend und radial ausströmend, Kunststoff (Gehäuse & Laufrad)
Getrennt regelbar für optimale Luftbilanz Luftkanalanschlüsse:
2 x drehbare Stutzen oben, 2 x DN125 Anschlüsse unten oder hinten
Flexible Installationsmöglichkeiten Schutzart:
IP20
Schutz vor festen Fremdkörpern ab 12,5 mm ABMESSUNGEN Länge (L):
821 mm (Gerät ohne Stutzen) Breite (B):
465 mm (Gerät ohne Stutzen) Höhe (H):
216 mm (Gerät ohne Stutzen) Länge mit Stutzen:
896 - 921 mm (Variiert je nach Ausrichtung der Anschlüsse) Gewicht:
18 kg (Leicht für die Montage) EINSATZBEREICHE & ANWENDUNGSSZENARIEN Das Zehnder ComfoAir Fit 100 SR Enthalpie ist eine Lösung für verschiedene Wohnsituationen. Es eignet sich für Etagenwohnungen, Ferien- oder Studentenappartements, wo eine effiziente Belüftung wichtig ist.
Es kann im Neubau oder bei Renovierungen eingesetzt werden. Die flexible Einbaumöglichkeit ? sei es wandintegriert in der Außenfassade mit optionalem Einbaukasten, auf dem Balkon im Wärmedämmverbundsystem, als Aufputzlösung oder als Deckenmontage ? macht es für unterschiedliche architektonische Anforderungen geeignet.
Ein gesundes Raumklima und eine unauffällige Integration in die Wohnräume werden unterstützt. HERSTELLER & QUALITÄT Das Zehnder ComfoAir Fit 100 SR Enthalpie wird vom Hersteller Zehnder gefertigt, einem Anbieter im Bereich komfortabler Wohnraumlüftung. Zehnder bietet Lösungen für Raumklima.
Das Gehäuse aus verzinktem und lackiertem Stahlblech ist wärmebrückenfrei konstruiert. Die Innenauskleidung aus expandiertem Polypropylen (EPP) sorgt für Wärme- und Schalldämmung. Dies unterstützt die Langlebigkeit, Zuverlässigkeit und einen leisen Betrieb des Lüftungsgeräts. Das Zehnder ComfoAir Fit 100 SR Enthalpie kann zu einem gesunden und angenehmen Raumklima beitragen.
Zehnder Lüftungsgerät ComfoAir Fit 100 SR Enthalpie - Effiziente Wärme- und Feuchterückgewinnung Das Zehnder ComfoAir Fit 100 SR Enthalpie ist ein zentrales Komfort-Lüftungsgerät, das Standards in der Wärme- und Feuchterückgewinnung erfüllt. Es ermöglicht einen synchronen Zu- und Abluftbetrieb und eignet sich für Etagenwohnungen, Ferien- oder Studentenappartements im Neubau oder bei Renovierungen. Dank des integrierten Enthalpietauschers wird ein angenehmes Raumklima bei hoher Energieeffizienz gefördert. Das robuste Design ermöglicht flexible Einbauoptionen. VORTEILE IM ÜBERBLICK * Effiziente Wärme- und Feuchterückgewinnung: Der integrierte Enthalpietauscher trägt zu einem optimierten Raumklima bei und unterstützt die Reduzierung von Heizkosten.
* Flexible Montagemöglichkeiten: Das Gerät kann als Wandaufputz-, Deckenmontage- oder wandintegrierte Lösung installiert werden.
* Intuitive Bedienung: Die Steuerung erfolgt über die integrierte Bedieneinheit oder optional über die externe kabelgebundene Zehnder ComfoLED.
* Einfacher Filterwechsel: Die Filter sind werkzeuglos von vorne zugänglich, was die Wartung erleichtert.
* Gute Luftqualität: Der Grobstaubfilter ISO Coarse 65% sorgt für saubere Zuluft und kann optional erweitert werden.
* Individuelle Luftstromregelung: Zu- und Abluftventilatoren sind getrennt regelbar, um die Luftmenge präzise anzupassen. INTEGRIERTER ENTHALPIETAUSCHER Das Zehnder ComfoAir Fit 100 SR Enthalpie ist serienmäßig mit einem Kreuzstrom-Enthalpietauscher ausgestattet. Dieser gewinnt Wärme und Feuchtigkeit aus der Abluft zurück. Dies hilft, trockene Raumluft im Winter zu vermeiden und kann gleichzeitig den Energiebedarf für Heizung und Kühlung reduzieren.
Es wird ein konstant angenehmes Raumklima ermöglicht, da die Feuchtigkeit im
