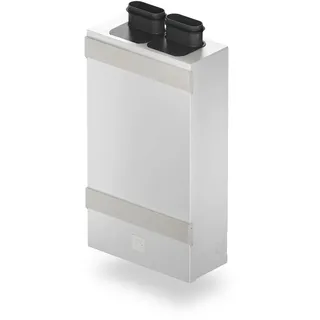

Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 CL mit Enthalpietauscher Feuchte- und CO2-Sensorplatine, max. 100 m3/h (80 Pa), Wohnraumlüftung mit Wärme- und Feuchterückgewinnung, Zuluftanschluss links, Außen- und Fortluftanschlüsse hinten, Wandaufputz-/Wandintegrierte Montage Lieferumfang: • Zehnder Lüftungsgerät ComfoAir Fit 100 CL - Mit integriertem Enthalpiewärmetauscher und Feuchte- und CO2-Sensorplatine - Außen- und Fortluftanschlüsse hinten, Zuluftanschluss links - Für Wandaufputz- und Wandintegrierte Montage - Abmessungen (LxBxH): 821 x 465 x 216 mm - Gewicht: 18 kg Hinweis: Optional kann eine externe Bedieneinheit installiert werden (Zubehör) Allgemeine Produktbeschreibung Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 Das ComfoAir Fit 100 ist ein intelligentes und vielseitig einsetzbares zentrales Lüftungsgerät mit Wärme- und Feuchterückgewinnung im synchronen Zu- und Abluftbetrieb. Es ist ideal für den Einsatz in Mehrfamilienhäusern und speziell in Etagenwohnungen sowie Ferien- und Studentenappartements. Es bietet flexible Einbaumöglichkeiten, wie z.B. die wandintegrierte Montage in der Außenfassade mit Einbaustein, die Platzierung auf dem Balkon in der Dämmung, als Aufputzmontage oder die Integration in die Decke. So kann wertvoller Wohnraum optimal genutzt werden. In Kombination mit den perfekt aufeinander abgestimmten Zehnder Luftverteilkomponenten entsteht ein ganzheitliches System, das für ein gesundes und angenehmes Raumklima sorgt. Das Komfortlüftungsgerät ComfoAir Fit 100 ist serienmäßig mit einem Enthalpiewärmetauscher ausgestattet, der für eine hohe Wärme- und Feuchterückgewinnung sorgt, die Raumluftfeuchte positiv beeinflusst und so für ein angenehmes Raumklima sorgt. Produktvorteile Das kompakte Lüftungsgerät ermöglicht eine flexible Installation, ob wandintegriert in der Außenfassade, auf dem Balkon in der Dämmung, als Aufputzlösung oder in der Decke. Mit einer Gerätetiefe von nur 216 mm und ohne Kondensatanschluss spart es Wohnfläche. Der Bauablauf im Neubau wird durch die frühzeitige Montage des Einbaukastens vereinfacht, das Lüftungsgerät wird erst kurz vor dem Einzug montiert. Dank Designabdeckung oder Deckenintegration bleibt er nahezu unsichtbar. Hocheffiziente Ventilatoren und eine gute Dämmung sorgen für leisen Betrieb und hohen Schallschutz, das abgestimmte Zehnder Luftverteilsystem ermöglicht eine sichere und einfache Montage. Durch den Einsatz eines Enthalpietauschers ist kein Kondensatanschluss am Gerät erforderlich. Über die Luftverteilung können Zu- und Ablufträume belüftet werden. Das Gerät ist auch für den nachträglichen Einbau bei Sanierungen bestens geeignet. • Flexibler Einbau: wandintegriert in der Außenfassade mit Einbaustein, auf dem Balkon in der Isolierung, Aufputz oder Deckenmontage • Gewinn an Wohnfläche dank kompakter Bauweise (kein Kondensatanschluss, Gerätetiefe von nur 216 mm) • Optimierter Bauablauf im Neubau: Der Einbaukasten kann früh eingebaut werden. Kurz vor Bezug wird das Lüftungsgerät einfach in den Einbaukasten montiert • Quasi unsichtbar: dank einer schicken Designabdeckung oder dem Verbau in der Decke • Sehr leiser Betrieb für höchsten Wohnkomfort dank hocheffizienter Radialventilatoren und guter Dämmung, die für exzellente Schallschutzwerte sorgen • Hohe Montagesicherheit: ganz einfach alles aus einer Hand installieren dank des abgestimmten Zehnder Luftverteilsystems • Problemlose Nachrüstung in der Sanierung • Integrierter Enthalpie-Tauscher: kein Siphon nötig Bedienkomfort Die Bedienung erfolgt serienmäßig über die integrierte Bedieneinheit oder optional über die externe kabelgebundene Bedieneinheit Zehnder ComfoLED. Diese ist für die Unterputzmontage im Innenbereich konzipiert und wird über eine bis zu 25 m lange 4-adrige Leitung (z.B. Typ J-Y (ST) Y 2x2x0,6) mit dem Lüftungsgerät verbunden. Das Bedienteil ist kompatibel zu handelsüblichen Schalterprogrammen und ermöglicht die Auswahl von vier Lüfterstufen sowie den Betrieb im Zu- oder Abluftbetrieb. Zusätzlich kann das Gerät in den Standby-Modus geschaltet werden. Fehlermeldungen und Hinweise zum Filterwechsel werden ebenfalls angezeigt. Der Filterwechsel erfolgt werkzeuglos an der Gerätefront ohne Öffnen des Gerätes. Einbau Mit seinen kompakten Abmessungen sowie vielseitigen Montage- und Anschlussmöglichkeiten lässt sich der Zehnder ComfoAir Fit 100 flexibel installieren. Das Gerät kann als Aufputzlösung, in Decken- oder Wandintegration innerhalb der Außenfassade mit Einbaukasten oder auf einem Balkon im Wärmedämmverbundsystem* montiert werden. Die Integration in die Außenwand wird durch einen optional erhältlichen Einbaukasten erleichtert. Der Einsatz eines Enthalpietauschers macht einen Kondensatanschluss am Gerät überflüssig. Eine erweiterte Luftverteilung ermöglicht die effiziente Belüftung von Zu- und Ablufträumen. Produktmerkmale Das Lüftungsgerät ist mit einem Grobstaubfilterset ISO Coarse 65% ausgestattet, optional auch mit Hygienefiltern erhältlich. Die Zu- und Abluftventilatoren sind einzeln zuschaltbar und arbeiten mit einem Polymermembran-Enthalpietauscher ohne Kondensatanschluss. Die aus robustem Kunststoff gefertigten Ventilatoren sind axial ein- und radial ausströmend. Eine Filterwechselanzeige erleichtert die Wartung. Die Luftkanalanschlüsse bestehen aus zwei drehbaren Stutzen oben und zwei DN125 Anschlüssen unten oder hinten. Mit einem Wärmebereitstellungsgrad von bis zu 81% und einem Volumenstrom von 20 bis 100 m3/h ist das Gerät energieeffizient und flexibel einsetzbar. Es arbeitet im Temperaturbereich von 7°C bis 40°C, benötigt einen Netzanschluss von 230V, 50 Hz und hat eine maximale Leistungsaufnahme von 90 Watt. Zusätzliche Optionen wie Feuchte- oder Feuchte- und CO2-Sensoren sind erhältlich. • Grobstaubfilterset ISO Coarse 65% (optional Hygienefilterset ISO Coarse 65% / ISO ePM1 55%) • Zu- und Abluftventilator sind einzeln zuschaltbar • Wärmeübertrager: Enthalpietauscher mit Polymermembran, Kunststoff, ohne Kondensatanschluss • Ventilatoren: axial einströmend und radial ausströmend, Gehäuse und Laufrad aus Kunststoff • Filterwechselanzeige • Luftkanalanschlüsse: 2 x drehbare Stutzen oben, 2 x DN125 Anschlüsse unten oder hinten • Netzanschluss: 230V, 50 Hz • Einsatzgrenzen: 7°C bis 40°C im Aufstellraum • Wärmebereitstellungsgrad: bis zu 81% • Volumenstrom: maximal 100 m3/h bei 80 Pa extern, minimal 20 m3/h • Leistungsaufnahme: maximal 90 Watt • Elektroeffizienz: 0,28 Wh/m3 bei 70 m3/h • Optionen: Feuchte oder Feuchte- und CO2
Zehnder Komfort-Lüftungsgerät ComfoAir Fit 100 CL Enthalpiemit eingebauter Feuchte- und CO2-Sensorplatine,Zuluftanschluss links, Außen- und Fortluftanschlüsse hinten, für Wandaufputz- und Wandintegrierte Montage Zehnder ComfoAir Fit 100 ist ein zentrales Komfort-Lüftungsgerät mit Wärme- und Feuchterückgewinnung bei synchronem Zu- und Abluftbetrieb. Das Komfort-Lüftungsgerät eignet sich besonders für Etagenwohnungen, Ferien- oder Studentenappartements. Es kann sowohl im Zuge von Renovierungen als auch in Neubauprojekten eingesetzt werden.Mit optimal abgestimmten Luftverteilkomponenten ist Zehnder ComfoAir Fit 100 perfekt in das Zehnder Gesamtsystem für komfortable Wohnraumlüftung integrierbar.Im Gerät ist standardmäßig ein Enthalpietauscher eingebaut, der für hohe Wärme- und Feuchterückgewinnung sorgt, die Raumluftfeuchte positiv beeinflusst und somit für ein komfortables Wohnraumklima sorgt. Anwendernutzen▪ Optimierter Bauablauf im Neubau: Der Einbaukasten kann früh eingebaut werden. Kurz vor Bezug wird das Lüftungsgerät einfach in den Einbaukasten montiert.▪ Flexible Planung dank verschiedenen Einbauvarianten (Aufputz,Wandintegriert) und versetzbaren Kanalnetzanschlüsse.▪ Die in der Außenwand integrierte Gerätevariante ist mittels der Designabdeckung im Wohnambiente unsichtbar.▪ Kein Platzbedarf dank kompakter Bauweise und Wegfall eines Kondensatanschlusses.▪ Einfache, saubere und schnelle Montage der Luftverteilung: Flaches Doppel- oder Einzelkanal-System als Verbindungselement zwischen Lüftungsgerät und Verteiler In vier Richtungen versetzbare Kanalnetzanschlüsse für einen einfachen Anschluss der Luftverteilung am Gerät Mit Lippendichtung versehene, steckbare Anschlüsse sorgen für eine luftdichte Verbindung zwischen den Komponenten Gute Hygieneeigenschaften Verwendung bewährter Luftauslassgehäuse, Gitter und Ventile Die intelligente Konstruktion des Kombi-Außenwandgitters Zehnder ComfoEdge Dupla sorgt für äußerst geringe Rezirkulation und Optimierung der Druckverluste, wodurch maximale Energieeffizienz und ein leiser Betrieb sichergestellt ist. ▪ Maximales Wohlfühlklima dank synchronem Zuluft- /Abluftbetrieb für kontinuierliche Wärme- und Feuchterückgewinnung und bedarfsgerechter Steuerung mittels optionaler Feuchte- und/oder CO2-Sensorik. ▪ Mehr Komfort dank der hohen Energieeffizienz des Enthalpietauschers, der für Wärme- und Feuchterückgewinnung sorgt. ▪ Leiser Betrieb für höchsten Wohnkomfort, auch in innerstädtischen Wohnbereichen, dank hochwertiger Radialventilatoren und Dämmung, die für exzellente Schallschutzwerte sorgen. ▪ Maximale Flexibilität bei der Planung dank optionaler Ergänzung durch weitere Lüftungsgerate im Projekt wie Zehnder ComfoSpot 50, ComfoAir 70, ComfoDuct Activo S60. EinbauDank seiner kompakten Abmessungen und flexiblen Montage- und Anschlussmöglichkeiten ist Zehnder ComfoAir Fit 100 als aufputz-oder wandintegriertes Gerät in der Außenfassade mit Einbaukasten oder auf dem Balkon im Wärmedämmverbundsystem* einbaubar. Die Integration in die Außenwand wird mittels eines optionalen Einbaukastens optimiert.Durch die Verwendung eines Enthalpietauschers ist kein Kondensatanschluss am Gerät notwendig. Durch weiterführende Luftverteilung können Zu- und Ablufträume belüftet werden. BedienkomfortDie Steuerung erfolgt über die integrierte und/oder externe Bedieneinheit oder vollautomatisch und bedarfsgerecht mittels Sensoren. Feuchte- und CO2-Sensorik Es ist ein Montageseterforderlich, dieses separat bestellt werden muss.
Zehnder Lüftungsgerät ComfoAir Fit 100 CL Enthalpie - Komfortlüftung mit Feuchterückgewinnung UEBERSICHT Das Zehnder ComfoAir Fit 100 CL ist ein dezentrales Komfort-Lüftungsgerät. Es ist für hohe Ansprüche an Energieeffizienz und Raumklima konzipiert. Das Gerät sorgt mit synchronem Zu- und Abluftbetrieb für kontinuierlichen Luftaustausch. Dank des integrierten Enthalpietauschers bietet es eine effiziente Wärme- und Feuchterückgewinnung. Dieses Lüftungsgerät ist speziell für den Einsatz in Etagenwohnungen, Ferien- und Studentenappartements entwickelt worden. Es ist eine geeignete Lösung für Neubau- und Renovierungsprojekte und ermöglicht vielfältige, platzsparende Montagemöglichkeiten. VORTEILE * Effiziente Wärme- und Feuchterückgewinnung durch Kreuzstrom-Enthalpietauscher
* Kein Kondensatanschluss erforderlich
* Flexible Montageoptionen: Wandaufputz, wandintegriert, Deckenmontage
* Integrierte Feuchte- und CO2-Sensorik für bedarfsgerechte Lüftung
* Einfacher, werkzeugloser Filterwechsel von der Gerätefront
* Geringe Leistungsaufnahme von unter 45 W im Normalbetrieb FUNKTIONEN UND EIGENSCHAFTEN Das Zehnder ComfoAir Fit 100 CL Enthalpie verfügt über eine integrierte Feuchte- und CO2-Sensorplatine. Diese ermöglicht eine automatische und bedarfsgerechte Anpassung des Lüftungsbetriebs. Dadurch wird eine optimale Luftqualität im Raum gewährleistet, indem verbrauchte Luft abgeführt und frische Luft zugeführt wird, basierend auf den gemessenen Werten für Feuchtigkeit und Kohlendioxid. Das Gerät ist mit einem Kreuzstrom-Enthalpietauscher ausgestattet. Dieser erreicht einen Wärmebereitstellungsgrad von bis zu 81 Prozent (Herstellerangabe bis zu 83 Prozent). Zusätzlich wird die Feuchtigkeit der Abluft an die Zuluft übertragen. Dies verhindert ein Austrocknen der Raumluft, insbesondere in den Wintermonaten, und fördert ein angenehmes Wohnklima. Da der Enthalpietauscher keine Kondensatbildung erfordert, ist kein separater Kondensatanschluss notwendig. Dank seiner kompakten Abmessungen und der durchdachten Konstruktion bietet das Zehnder ComfoAir Fit 100 CL hohe Flexibilität bei der Installation. Es kann als Wandaufputzgerät, wandintegriert in der Außenfassade (mit optionalem Einbaukasten) oder in der Decke montiert werden. Diese Optionen ermöglichen eine diskrete Integration in verschiedene Wohnsituationen. Die Steuerung des Geräts erfolgt serienmäßig über eine integrierte Bedieneinheit oder optional über die externe kabelgebundene Bedieneinheit Zehnder ComfoLED. Die Wartung ist unkompliziert: Der Filterwechsel erfolgt werkzeuglos und schnell direkt von der Gerätefront aus. TECHNISCHE DATEN Volumenstrom:
* Maximal: 100 m3/h bei 80 Pa extern
* Minimal: 20 m3/h regelbar Wärmebereitstellungsgrad:
* Bis zu 81% (Herstellerangabe bis zu 83%) Leistungsaufnahme:
* Typisch: unter 45 W
* Maximal: 90 W Max. Stromaufnahme:
* 0,2 A Elektroeffizienz:
* 0,28 Wh/m3 bei 70 m3/h ABMESSUNGEN UND GEWICHT Länge: 821 mm (ohne Stutzen)
Breite: 465 mm
Höhe: 216 mm
Länge (mit Stutzen): 896 - 921 mm (je nach Ausrichtung der drehbaren Stutzen)
Gewicht: 18 kg ANSCHLUESSE UND WEITERE DETAILS Elektrischer Anschluss: 230 V/50 Hz
Luftkanalanschlüsse:
* 2 x drehbare Stutzen oben
* 2 x DN125 Anschlüsse unten oder hinten
Zuluftanschluss: Links (Gerätespezifische Ausführung CL - Comfort Left)
Außen- und Fortluftanschlüsse: Hinten oder Unten (anpassbar an Einbausituation) Einsatzgrenzen (Aufstellraum): 7 Grad Celsius bis 40 Grad Celsius
Filterklasse:
* Grobstaubfilterset ISO Coarse 65%
* Optional: Hygienefilterset ISO Coarse 65% / ISO ePM1 55% Ventilatoren:
* Axial einströmend, radial ausströmend
* Getrennt regelbar
* Gehäuse und Laufrad aus Kunststoff Gehäusematerial:
* Verzinktes und lackiertes Stahlblech
* Wärmebrückenfrei ausgeführt Innenauskleidung:
* Expandiertes Polypropylen (EPP) zur Wärme- und Schalldämmung EINSATZBEREICHE Das Zehnder ComfoAir Fit 100 CL Enthalpie ist für den Einsatz in Mehrfamilienhäusern konzipiert. Es eignet sich insbesondere für Etagenwohnungen, Ferien- und Studentenappartements. Das Gerät ist sowohl für Neubauprojekte als auch für Renovierungen geeignet, bei denen eine effiziente und flexible Lüftungslösung zur Verbesserung der Raumluftqualität gewünscht wird. HERSTELLER UND QUALITAET Zehnder ist ein Hersteller von Komfort-Lüftungssystemen. Das Zehnder ComfoAir Fit 100 CL Enthalpie wird unter Berücksichtigung von Qualitätsstandards gefertigt, um eine lange Lebensdauer und zuverlässige Leistung zu bieten. Das abgestimmte Zehnder Luftverteilsystem ermöglicht zudem eine sichere Montage und eine funktionale Einheit.
Allgemeine Beschreibung Das Zehnder ComfoAir Fit 100 CL ist ein dezentrales Komfort-Lüftungsgerät, das für hohe Ansprüche an Energieeffizienz und Raumklima konzipiert wurde. Es sorgt mit synchronem Zu- und Abluftbetrieb für kontinuierlichen Luftaustausch und bietet durch den integrierten Enthalpietauscher eine effiziente Wärme- und Feuchterückgewinnung. Dieses Gerät ist ideal für Etagenwohnungen, Ferien- und Studentenappartements und eignet sich sowohl für Neubau- als auch Renovierungsprojekte. Technische daten Volumenstrom: Maximal: 100 m3/h bei 80 Pa extern, Minimal: 20 m3/h regelbar Wärmebereitstellungsgrad: Bis zu 81% (Herstellerangabe bis zu 83%) Leistungsaufnahme: Typisch: unter 45 W, Maximal: 90 W Stromaufnahme: 0,2 A Elektroeffizienz: 0,28 Wh/m3 bei 70 m3/h Abmessungen: Länge: 821 mm (ohne Stutzen), Breite: 465 mm, Höhe: 216 mm, Länge (mit Stutzen): 896 - 921 mm (je nach Ausrichtung der drehbaren Stutzen) Gewicht: 18 kg Kompatibilität und Zubehör Zuluftanschluss: Links (Gerätespezifische Ausführung CL - Comfort Left) Außen- und Fortluftanschlüsse: Hinten oder Unten (anpassbar an Einbausituation) Filterklasse: Grobstaubfilterset ISO Coarse 65%, Optional: Hygienefilterset ISO Coarse 65% / ISO ePM1 55% Installation Flexible Montageoptionen: Wandaufputz, wandintegriert in der Außenfassade (mit optionalem Einbaukasten) oder in der Decke Gehäusematerial: Verzinktes und lackiertes Stahlblech, Wärmebrückenfrei ausgeführt Innenauskleidung: Expandiertes Polypropylen (EPP) zur Wärme- und Schalldämmung Anwendung Automatische und bedarfsgerechte Anpassung des Lüftungsbetriebs durch integrierte Feuchte- und CO2-Sensorik Optimale Luftqualität durch Abführung verbrauchter Luft und Zufuhr frischer Luft basierend auf gemessenen Werten für Feuchtigkeit und Kohlendioxid Geeignet für den Einsatz in Mehrfamilienhäusern, insbesondere in Etagenwohnungen, Ferien- und Studentenappartements Weitere Informationen Wartung: Werkzeugloser und schneller Filterwechsel direkt von der Gerätefront Einsatzgrenzen (Aufstellraum): 7 Grad Celsius bis 40 Grad Celsius Ventilatoren: Axial einströmend, radial ausströmend, getrennt regelbar Hersteller: Zehnder, bekannt für Komfort-Lüftungssysteme mit hoher Qualität und Langlebigkeit
Zehnder Lüftungsgerät ComfoAir Fit 100 CL Enthalpie - Komfortlüftung mit Feuchterückgewinnung UEBERSICHT Das Zehnder ComfoAir Fit 100 CL ist ein dezentrales Komfort-Lüftungsgerät. Es ist für hohe Ansprüche an Energieeffizienz und Raumklima konzipiert. Das Gerät sorgt mit synchronem Zu- und Abluftbetrieb für kontinuierlichen Luftaustausch. Dank des integrierten Enthalpietauschers bietet es eine effiziente Wärme- und Feuchterückgewinnung. Dieses Lüftungsgerät ist speziell für den Einsatz in Etagenwohnungen, Ferien- und Studentenappartements entwickelt worden. Es ist eine geeignete Lösung für Neubau- und Renovierungsprojekte und ermöglicht vielfältige, platzsparende Montagemöglichkeiten. VORTEILE * Effiziente Wärme- und Feuchterückgewinnung durch Kreuzstrom-Enthalpietauscher
* Kein Kondensatanschluss erforderlich
* Flexible Montageoptionen: Wandaufputz, wandintegriert, Deckenmontage
* Integrierte Feuchte- und CO2-Sensorik für bedarfsgerechte Lüftung
* Einfacher, werkzeugloser Filterwechsel von der Gerätefront
* Geringe Leistungsaufnahme von unter 45 W im Normalbetrieb FUNKTIONEN UND EIGENSCHAFTEN Das Zehnder ComfoAir Fit 100 CL Enthalpie verfügt über eine integrierte Feuchte- und CO2-Sensorplatine. Diese ermöglicht eine automatische und bedarfsgerechte Anpassung des Lüftungsbetriebs. Dadurch wird eine optimale Luftqualität im Raum gewährleistet, indem verbrauchte Luft abgeführt und frische Luft zugeführt wird, basierend auf den gemessenen Werten für Feuchtigkeit und Kohlendioxid. Das Gerät ist mit einem Kreuzstrom-Enthalpietauscher ausgestattet. Dieser erreicht einen Wärmebereitstellungsgrad von bis zu 81 Prozent (Herstellerangabe bis zu 83 Prozent). Zusätzlich wird die Feuchtigkeit der Abluft an die Zuluft übertragen. Dies verhindert ein Austrocknen der
