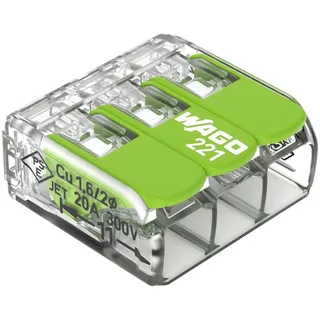

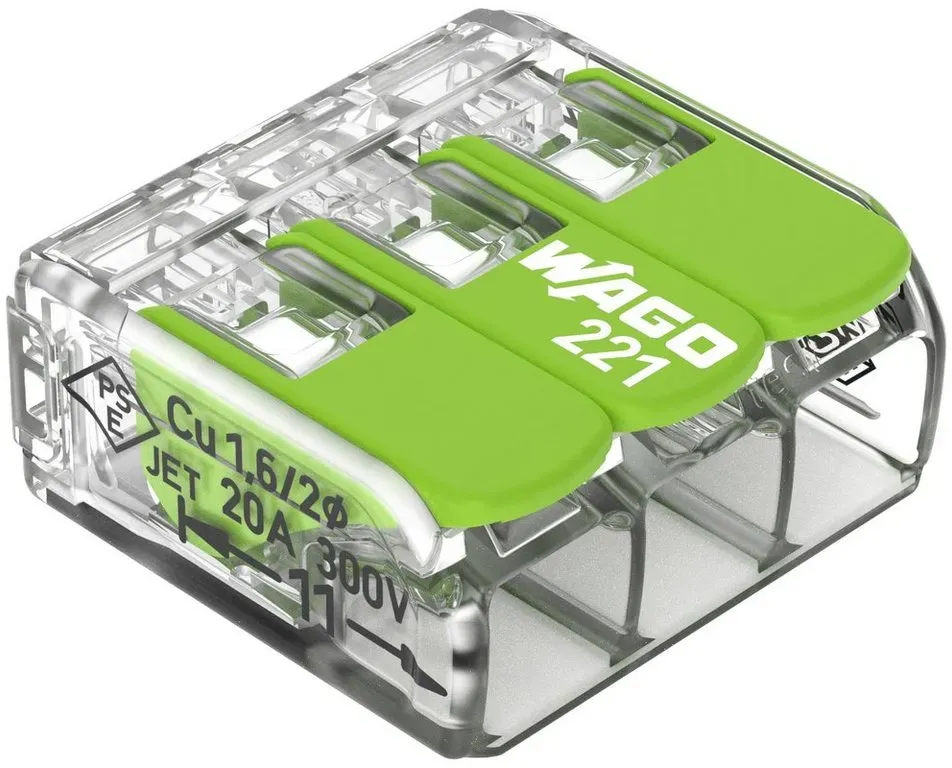

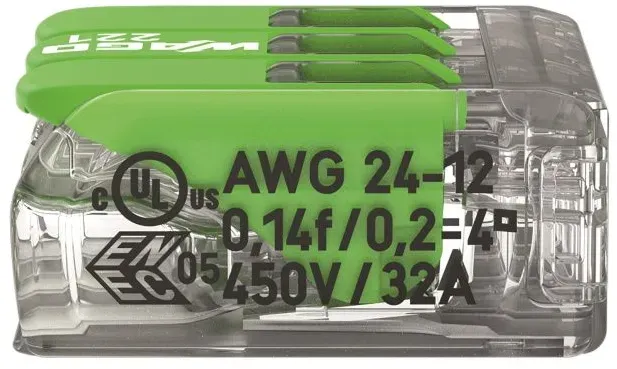

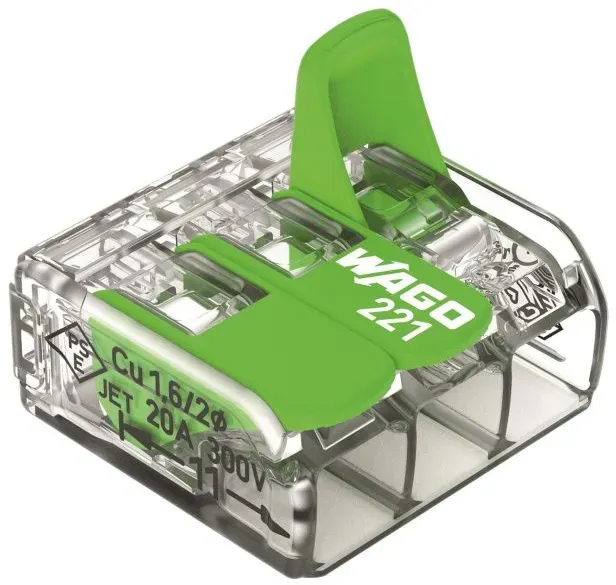

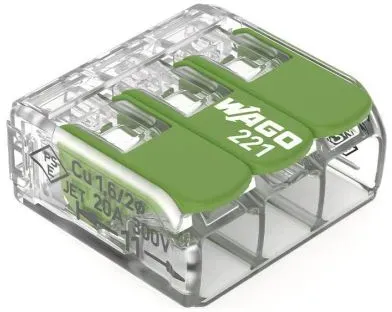

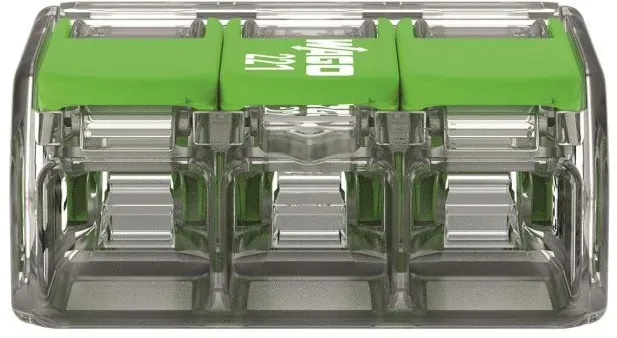

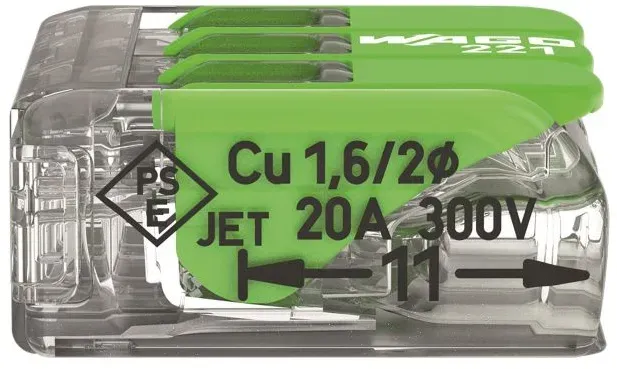

Verbindungsklemme mit Hebeln; für alle Leiterarten; max. 4 mm2; 3 Leiter; Gehäusefarbe transparent; Umgebungstemperatur max. 85 °C (T85); 4,00 mm2; transparent Verbindungsklemme mit Hebeln Serie 221 mit CAGE CLAMP® Die Verbindungsklemme mit Hebeln mit der Artikelnummer 221-423 ermöglicht einen einfachen und zuverlässigen Anschluss. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung verschiedener Leiterarten übernimmt die praktische Verbindungsklemme der Serie 221 schnell und sicher. Bei dieser Verbindungsklemme mit Hebeln ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 mm nötig. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Verbindungsklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 450 V und der Bemessungsstrom 32 A. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (18,8 x 8,4 x 18,6) mm. In Abhängigkeit von der Leiterart eignet sich diese Verbindungsklemme mit Hebeln für Leiterquerschnitte von 0,2 mm2 bis 4 mm2. Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik ''Made by WAGO'' dar. Die neue Verbindungsklemme mit Hebeln Green Range besteht neben einem Anteil aus Regranulat aus 77 % biozirkulärem PC (Gehäuse) und mindestens 27 % recyceltem PBT (Hebel) Technische Informationen Marke Wago Produkttyp Steckklemme Serie Green Range, Installationstechnik, Produktgruppe 7, Serie 221 Anzahl der Klemmstellen 3 Nennquerschnitt 0,2..4 mm2 Mit Betätigungshebeln ja Farbe farblos Transparent ja Nennspannung 450 V Nennstrom 32 A Geeignet für Massivleiter ja Geeignet für flexible Leiter ja Geeignet für mehrdrahtige Leiter ja Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse 0,14..4 mm2 Leiterquerschnitt starr (ein-/mehrdrähtig) 0,2..4 mm2 AWG-Bereich 12..24
Verbindungsklemme mit Hebeln; für alle Leiterarten; max. 4 mm2; 3 Leiter; Gehäusefarbe transparent; Umgebungstemperatur max. 85 °C (T85); 4,00 mm2; transparentVerbindungsklemme mit Hebeln Serie 221 mit CAGE CLAMP®Die Verbindungsklemme mit Hebeln mit der Artikelnummer 221-423 ermöglicht einen einfachen und zuverlässigen Anschluss. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung verschiedener Leiterarten übernimmt die praktische Verbindungsklemme der Serie 221 schnell und sicher. Bei dieser Verbindungsklemme mit Hebeln ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 mm nötig. Bemessungsstrom und -spannung sind wichtige Kriterien bei der Auswahl einer Verbindungsklemme: Sie geben Auskunft über die möglichen Einsatzbereiche und Anwendungen. Bei diesem Produkt beträgt die Bemessungsspannung 450 V und der Bemessungsstrom 32 A. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der bewährte und wartungsfreie CAGE CLAMP® Universalan
Post/DHL, GLS, DPD, Versand nach CH, Versand nach A
Artikelbeschreibung:
WAGO 221-423 – kompakte 3-polige Hebelklemme für flexible Elektroinstallationen Die WAGO 221-423 ist eine leistungsstarke Verbindungsklemme aus der beliebten Serie 221 und eignet sich ideal für professionelle Elektroinstallationen. Durch die praktischen Bedienhebel lassen sich unterschiedliche Leiterarten schnell anschließen, wieder lösen und erneut verwenden. Die innovative CAGE CLAMP-Technologie sorgt für eine sichere elektrische Verbindung ohne Schrauben und ohne Werkzeug. Die Klemme eignet sich für starre, mehrdrähtige und feindrähtige Kupferleiter mit Querschnitten von 0,14 bis 4 mm2 und bietet dadurch maximale Flexibilität bei der Verdrahtung. Dank des transparenten Gehäuses kann die korrekte Leiterposition jederzeit kontrolliert werden. Die kompakte Bauform ermöglicht eine platzsparende Montage in Abzweigdosen, Verteilern, Leuchtenanschlüssen und vielen weiteren Anwendungen der Gebäudetechnik. TECHNISCHE DATEN Allgemeine Daten • Hersteller: WAGO • Artikelnummer: 221-423 • GTIN / EAN: 4066966345438 • Serie: WAGO 221 • Produktart: Verbindungsklemme mit Hebeln • Ausführung: 3-polig • Farbe: Transparent • Farbe Betätigungselement: Grün • Anschlusstechnik: CAGE CLAMP Elektrische Daten • Bemessungsspannung: 450 V • Bemessungsstrom: 32 A • Bemessungsstoßspannung: 4 kV • Überspannungskategorie: III • Verschmutzungsgrad: 2 • Dimmbar: Nein Anschlussdaten • Anzahl Klemmstellen: 3 • Anzahl Potentiale: 1 • Leiterwerkstoff: Kupfer • Nennquerschnitt: 4 mm2 • Eindrähtige Leiter: 0,2–4 mm2 • Mehrdrähtige Leiter: 0,2–4 mm2 • Feindrähtige Leiter: 0,14–4 mm2 • Geeignet für starre Leiter: Ja • Geeignet für flexible Leiter: Ja • Abisolierlänge: 11 mm MAẞE • Breite: 18,8 mm • Höhe: 8,6 mm • Tiefe: 18,8 mm • Gewicht: ca. 2,5 g Material und Eigenschaften • Gehäusematerial: Polycarbonat (PC) • Gehäusefarbe: Transparent • Hebelfarbe: Grün • Flammwidrigkeit: UL94 V2 • Dauergebrauchstemperatur: bis 105 °C • Umgebungstemperatur Betrieb: bis +85 °C • Temperaturkennzeichnung: T85 Einsatzbereiche • Elektroinstallationen im Gebäude • Abzweigdosen und Verteilerdosen • Leuchtenanschlüsse • LED-Beleuchtungsinstallationen • Schaltschrankverdrahtung • Wartungs- und Reparaturarbeiten • Industrie- und Gewerbeanwendungen • Erweiterung bestehender Elektroanlagen Vorteile der WAGO 221-423 • Kompakte Bauform für platzsparende Installationen • Für alle Leiterarten geeignet • Schnelles Anschließen ohne Werkzeug • Sichere Verbindung durch CAGE CLAMP-Technologie • Transparentes Gehäuse zur Sichtkontrolle • Wiederverwendbar und wartungsfreundlich • Geeignet für Leiter bis 4 mm2 • Hohe Belastbarkeit bis 32 A • Original WAGO Qualität EXPERTENBEWERTUNG Unsere Lichtexperten empfehlen die WAGO 221-423 als professionelle Verbindungsklemme für moderne Elektroinstallationen mit hohen Anforderungen an Sicherheit und Flexibilität. Die 3-polige Ausführung ermöglicht komfortable Verdrahtungen in zahlreichen Bereichen der Gebäudetechnik. Durch die werkzeuglose Hebeltechnik, die transparente Kontrollmöglichkeit und die zuverlässige CAGE CLAMP-Technologie bietet die WAGO 221-423 eine langlebige und sichere Lösung für Elektriker, Installateure und anspruchsvolle Anwender.
Einleitung Die WAGO Verbindungsklemme 221-423 ist eine transparente Hebelklemme für die sichere Verbindung von bis zu drei Leitern mit einem Querschnitt von maximal 4 mm2. Eigenschaften • Verbindungsklemmen mit Hebel für einfache Bedienung \n• Gehäuse aus Polycarbonat (PC) mit V2 Brennbarkeitsklasse \n• Verwendung von Kunststoffen aus Post-Consumer-Rezyklat und biobasierten Reststoffen \n• Reduzierter Verbrauch fossiler Ressourcen durch nachhaltige Materialwahl \n• Komfortabler Leiteranschluss von 0,14 bis 4 mm2 \n• Geeignet für eindrähtige, feindrähtige und mehrdrähtige Leiter \n• Verfügbar als 2-, 3-, 5- und 10-Leiter-Klemmen \n• Transparente Ausführung für bessere Sicht auf den Anschluss \n• Schnelle und zeitsparende Installation durch Hebelmechanismus \n• Nennquerschnitt bis 4 mm2 für höhere Leistungsanforderungen Anwendung • Anschluss von bis zu drei Leitern mit einem Querschnitt von maximal 4 mm2 \n• Einsatz in Elektroinstallationen zur sicheren Verbindung von Leitern \n• Geeignet für transparente Sichtkontrolle der Leiterverbindung \n• Verwendung in Wohn-, Gewerbe- und Industriebereichen Lieferumfang • 1 x Verbindungsklemme
Extrem schlank Die Klemmen der Generation 221 sind ein echtes Raumwunder: Ihr Volumen hat sich im Vergleich zum Vorgängermodell (Serie 222) um 40 % reduziert. Damit können Elektroinstallateure jetzt auch Anwendungen mit beengten Einbaubedingungen problemlos realisieren. Dank des extrem schlanken Designs der neuen Serie lassen sich die verdrahteten Klemmen einfach und schnell in die Installationsdosen einlegen. Darüber hinaus bieten die Platzeinsparungen zusätzliche Möglichkeiten für spätere Erweiterungen. Sehen, was Sache ist Das neue Gehäusedesign der Serie 221 aus transparentem Kunststoff ermöglicht die einfache Sichtkontrolle der korrekten Leiterposition. Der Elektroinstallateur kann nach dem Anschließen sofort sehen, ob alle Leiter bis zum Anschlag eingesteckt und korrekt verbunden sind. Auch die korrekte Abisolierlänge der Leiter ist nun auf einen Blick einfach überprüfbar. Geschlossene Leitungstrichter sorgen für die eindeutige Führung der Leiter zur Klemmstelle. Bedienerfreundlichkeit im Fokus Über zwei Prüföffnungen kann der Installateur die Klemme selbst im eingebauten Zustand komfortabel und sicher prüfen und zwar mit allen gängigen Prüfspitzen. Die seitlichen Griff mulden im Gehäuse erhöhen die Bedienerfreundlichkeit beim Öffnen der Hebel. Die neue Klemmengeneration basiert auf der bewährten werkzeuglosen CAGE CLAMP®-Technologie, bei der die Klemmstellen mithilfe eines Betätigungshebels geöffnet und geschlossen werden. De
International, Post/DHL, GLS, DPD, Spedition, Versand nach A
Artikelbeschreibung:
Verbindungsklemme mit Hebeln, für alle Leiterarten, max. 4 mm2, 3 Leiter, Gehäusefarbe transparent, Umgebungstemperatur max. 85 °C (T85), 4,00 mm2, transparentVerbindungsklemme mit Hebeln Serie 221 mit HebelDie Verbindungsklemme mit Hebeln mit der Artikelnummer 221-423 ermöglicht eine einfache und zuverlässige Verbindung. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes – Die Verbindung verschiedener Leiterarten übernimmt die praktische Verbindungsklemme der Serie 221 schnell und sicher. Bei dieser Verbindungsklemme mit Hebeln ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 mm erforderlich. Die Verbindungsklemmen mit einer Bemessungsspannung von 450 V sind für einen Bemessungsstrom bis 32 A ausgelegt. Sie können deshalb auch für leistungsstarke Verbraucher verwendet werden. Bei diesem Produkt kommt die CAGE CLAMP®-Technologie zum Einsatz. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (18,8 x 8,4 x 18,6) mm. In Abhängigkeit von der Leiterart ist diese Verbindungsklemme mit Hebeln für Leiterquerschnitte von 0,2 mm2 bis 4 mm2 geeignet.Zuverlässig und wartungsfrei – der CAGE CLAMP®-UniversalanschlussDie Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik ”Made by WAGO” dar.Die neue Verbindungsklemme mit Hebeln Green Range besteht neben einem Anteil aus Regranulat aus 77 % biozirkulärem PC (Gehäuse) und mindestens 27 % recyceltem PBT (Hebel). Betätigung über Hebelsichere und schnelle MontageBesteht neben einem Anteil aus Regranulat aus 77 % biozirkulärem PC (Gehäuse) und mindestens 27 % recyceltem PBT (Hebel)Kompakte Baugrößen
Extrem schlank Die Klemmen der Generation 221 sind ein echtes Raumwunder: Ihr Volumen hat sich im Vergleich zum Vorgängermodell (Serie 222) um 40 % reduziert. Damit können Elektroinstallateure jetzt auch Anwendungen mit beengten Einbaubedingungen problemlos realisieren. Dank des extrem schlanken Designs der neuen Serie lassen sich die verdrahteten Klemmen einfach und schnell in die Installationsdosen einlegen. Darüber hinaus bieten die Platzeinsparungen zusätzliche Möglichkeiten für spätere Erweiterungen. Sehen, was Sache ist Das neue Gehäusedesign der Serie 221 aus transparentem Kunststoff ermöglicht die einfache Sichtkontrolle der korrekten Leiterposition. Der Elektroinstallateur kann nach dem Anschließen sofort sehen, ob alle Leiter bis zum Anschlag eingesteckt und korrekt verbunden sind. Auch die korrekte Abisolierlänge der Leiter ist nun auf einen Blick einfach überprüfbar. Geschlossene Leitungstrichter sorgen für die eindeutige Führung der Leiter zur Klemmstelle. Bedienerfreundlichkeit im Fokus Über zwei Prüföffnungen kann der Installateur die Klemme selbst im eingebauten Zustand komfortabel und sicher prüfen und zwar mit allen gängigen Prüfspitzen. Die seitlichen Griff mulden im Gehäuse erhöhen die Bedienerfreundlichkeit beim Öffnen der Hebel. Die neue Klemmengeneration basiert auf der bewährten werkzeuglosen CAGE CLAMP®-Technologie, bei der die Klemmstellen mithilfe eines Betätigungshebels geöffnet und geschlossen werden. De
