Anzahl der Klemmstellen=5Nennquerschnitt=0,2..4 mm2Mit Betätigungshebeln=jaFarbe=farblosTransparent=jaNennspannung=450 VNennstrom=32 AGeeignet für Massivleiter=jaGeeignet für flexible Leiter=jaGeeignet für mehrdrahtige Leiter=jaLeiterquerschnitt flexibel (feindrähtig) mit Aderendhülse=0,14..4 mm2Leiterquerschnitt starr (ein-/mehrdrähtig)=0,2..4 mm2AWG-Bereich=12..24

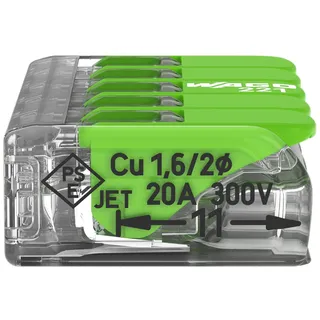

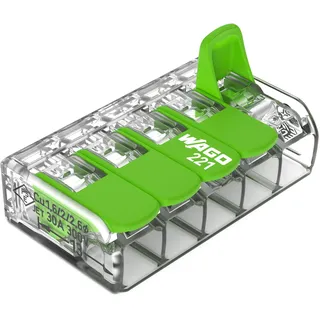

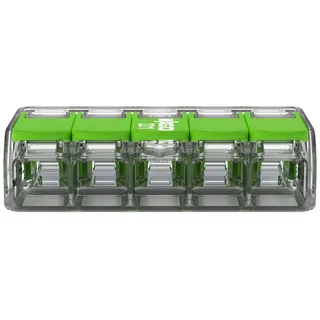

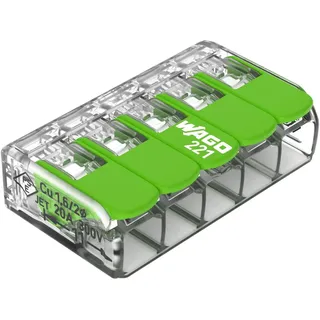

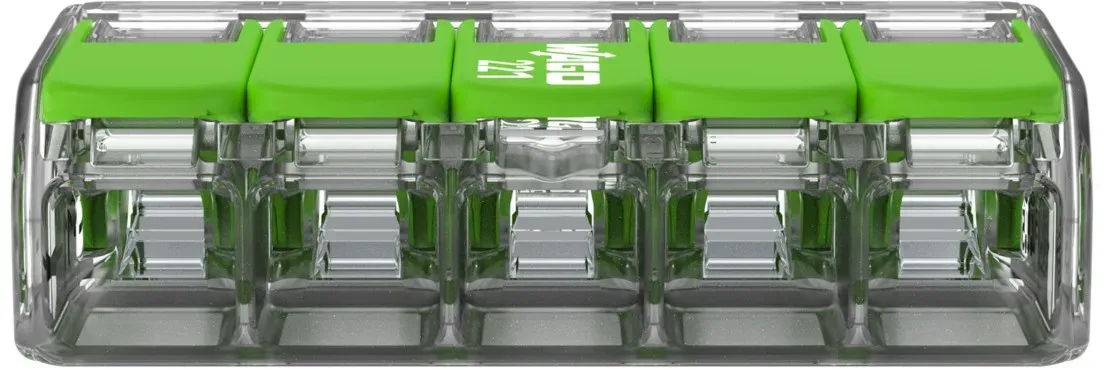

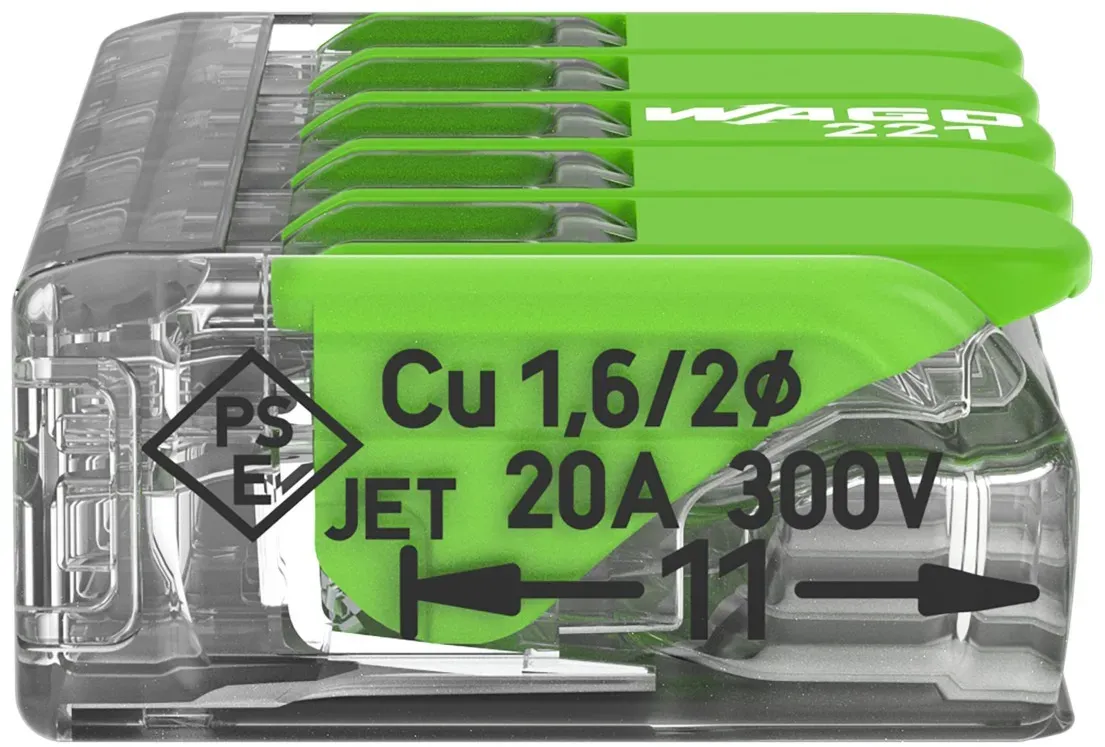

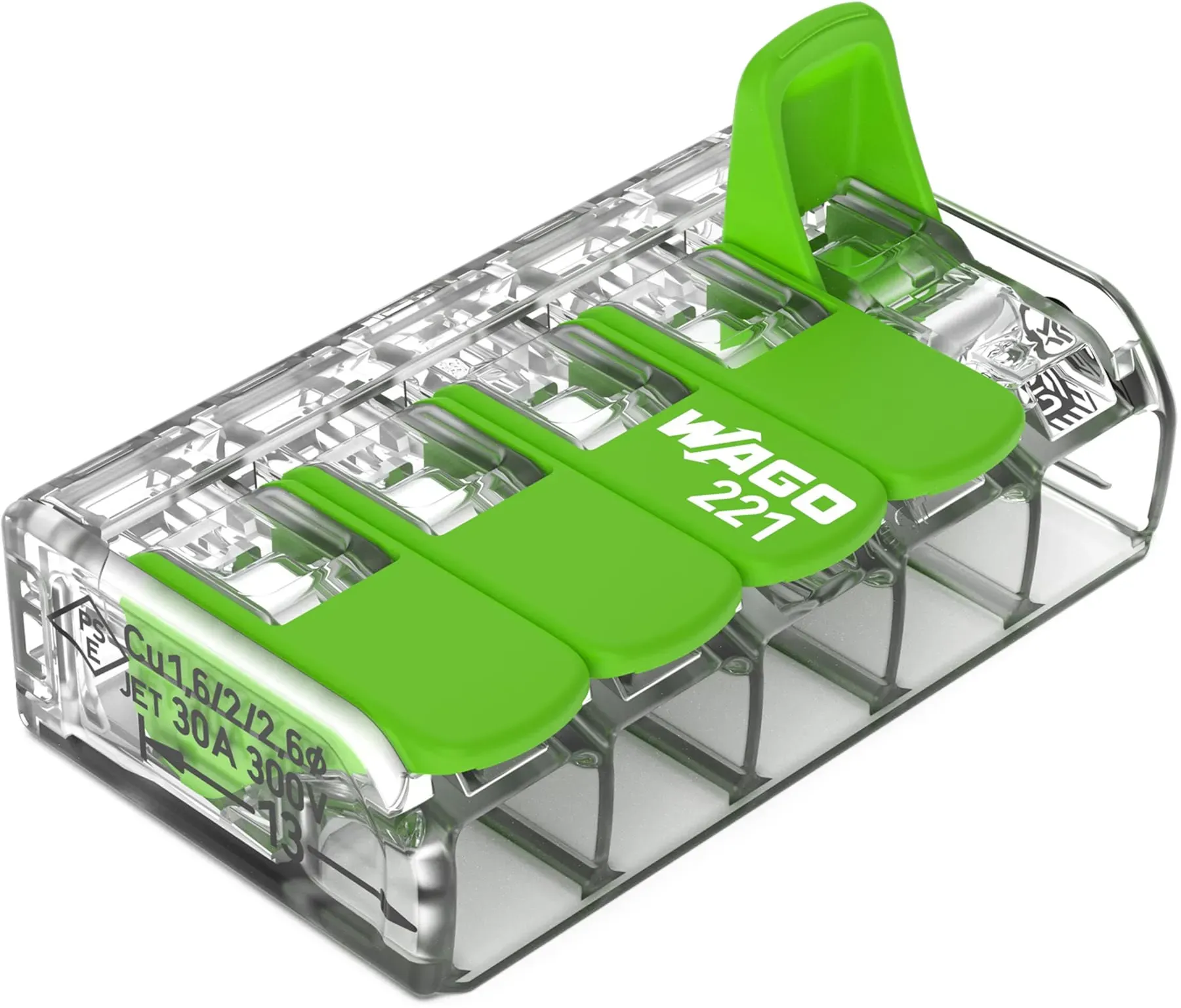

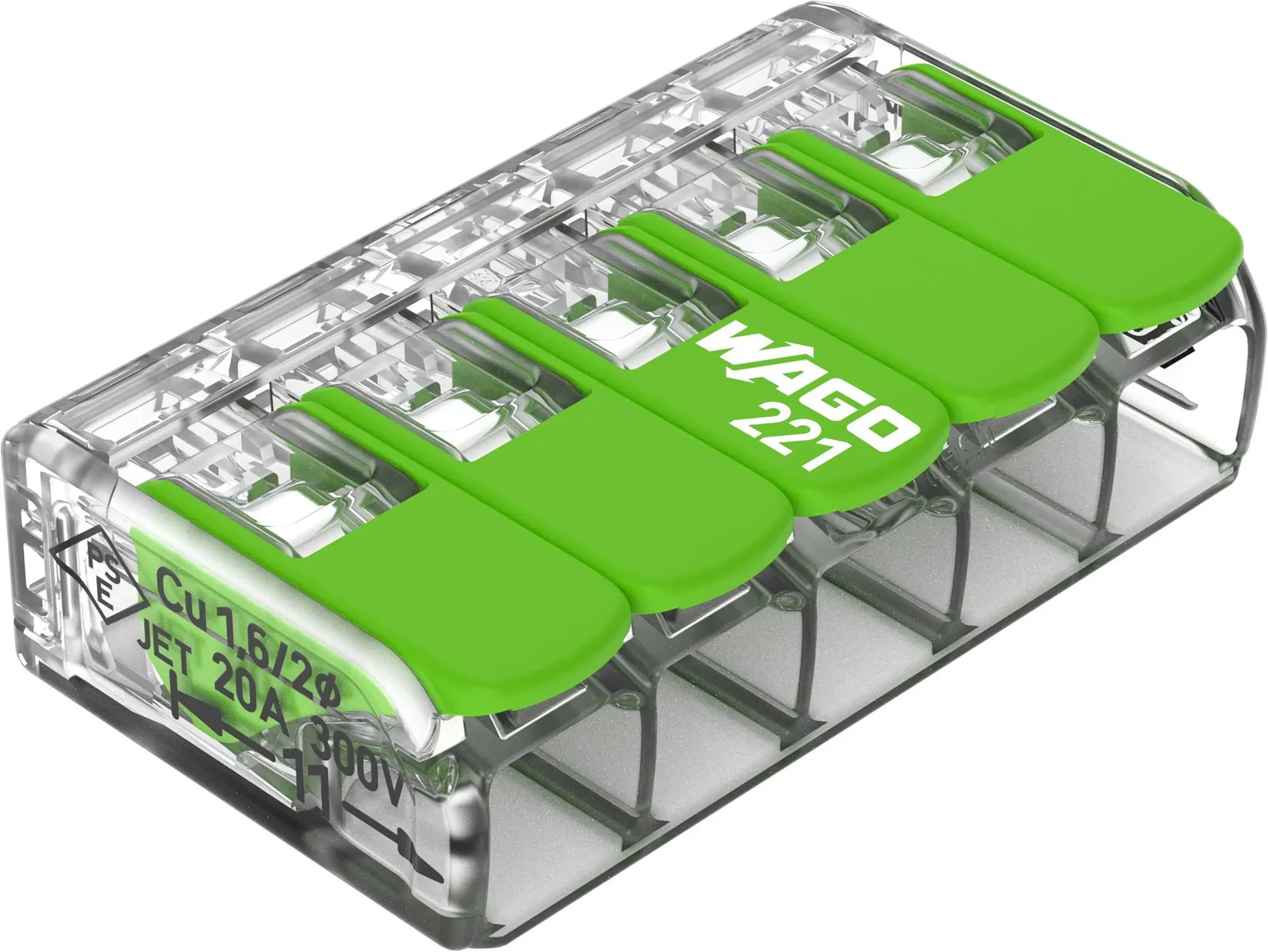

Verbindungsklemme mit Hebeln; für alle Leiterarten; max. 4 mm2; 5 Leiter; Gehäusefarbe transparent; Umgebungstemperatur max. 85 °C (T85); 4,00 mm2; transparentVerbindungsklemme mit Hebeln Serie 221 mit HebelDie Verbindungsklemme mit Hebeln mit der Artikelnummer 221-425 ermöglicht eine schnelle und zuverlässige Verbindung. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung unterschiedlicher Leiterarten übernimmt die kompakte Verbindungsklemme der Serie 221 schnell und sicher. Bei dieser Verbindungsklemme mit Hebeln ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 mm erforderlich. Diese Verbindungsklemme mit einer Bemessungsspannung von 450 V findet Verwendung bei elektrischen Strömen bis 32 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (30 x 8,4 x 18,6) mm. Diese Verbindungsklemme mit Hebeln ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm2 bis 4 mm2 geeignet.Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "Made by WAGO" dar.Die neue Verbindungsklemme mit Hebeln Green Range besteht neben einem Anteil aus Regranulat aus 77 % biozirkulärem PC (Gehäuse) und mindestens 27 % recyceltem PBT (Hebel).Technische Datentr:nth-child(odd){background-color:lightgrey;}Anzahl der Klemmstellen (Installationsseite)5Nennquerschnitt (Installationsseite)0,2..4 mm2Art der Ver-/EntriegelungsonstigeFarbegrünTransparentjaNennspannung450 VNennstrom32 AGeeignet für massive LeiterjaGeeignet für flexible LeiterjaGeeignet für mehrdrahtige LeiterjaLeiterquerschnitt flexibel (feindrähtig) mit Aderendhülse0,5..2,5 mm2Leiterquerschnitt starr (ein-/mehrdrähtig)0,2..4 mm2Min. AWG-Größe24Max. AWG-Größe12
Wago Green Range Verbindungsklemme für alle LeiterartenVPE: 25 StückRoHS konform5-Leiter-Klemme mit Betätigungshebeln zum Anschluss von bis zu 2 abisolierten feindrähtigen Leitern.Technische Daten:Polzahl: 5Gesamte Anzahl der Klemmstellen: 5Gesamte Anzahl der Potentiale: 1Farbe: transparentVerschmutzungsgrad: 2Bemessungsspannung: 450 VBemessungsstoßspannung: 4 kVNennstrom: 32 AAnschlusstechnik: CAGE CLAMP®Abmessungen: Höhe: 8,6 mmBreite: 30 mm Tiefe: 18,8 mm Anschlussdaten: Abisolierlänge: 11 mmLeiterart I: eindrähtig + mehrdrähtig Querschnitt von (1) [mm2]: 0,2 mm2 Querschnitt bis (1) [mm2]: 4 mm2 Querschnitt von (1) [AWG]: 24 AWGQuerschnitt bis (1) [AWG]: 12 AWG Leiterart II: feindrähtig Querschnitt von (2) [mm2]: 0,14 mm2 Querschnitt bis (2) [mm2]: 4 mm2 Querschnitt von (2) [AWG]: 24 AWGQuerschnitt bis (2) [AWG]: 12 AWGVorteile:- Kunststoffe teilweise Post-Consumer-Rezyklat (z.B. recycelte PET-Flaschen) und biobasierte Reststoffe aus Industrien und Haushalten- Reduzierter Verbrauch fossiler Ressourcen- Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu- Als 2-, 3- und 5-Leiter-Klemmen erhältlich- Komfortabler Leiteranschluss von 0,14 bis 4 mm2- Installation von ein-, fein- und mehrdrähtiger Leiter- Zeitersparnis für Installateure und Gerätehersteller- Schnelle Installation von Geräten mit höherem Leistungsbedarf- Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten- Befestigungsadapter für normgerechte Installation- Individuelle Fixierungen möglichDie gleiche Qualität aus nachhaltigeren KunststoffenAuch die von Wago bestens bekannte Klemme mit den orangefarbenen Hebeln beinhaltet Kunststoffe aus Recyclingmaterialien. Mit der Verbindungsklemme mit Hebeln Green Range geht Wago jetzt noch einen Schritt weiter. Wago hält vorhandene Materialien weiterhin im Kreislauf und nimmt jetzt auch Stoffe aus anderen Circular Economy dazu.- Interner Recyclingprozess: Regranulat mit nahezu Neuwarequalität verwendet Wago zur Produktion neuer Klemmen wieder.- Daher enthält die herkömmliche Wago Verbindungsklemme der Serie 221 bereits einen signifikanten Regranulatanteil.- Die neue Verbindungsklemme mit Hebeln Green Range besteht neben einem Anteil aus Regranulat aus 77 % biozirkulärem PC (Gehäuse) und mindestens 27 % recyceltem PBT (Hebel).- Zwei Drittel ihres gesamten Kunststoffes bestehen damit aus nachhaltigeren Materialien im Vergleich zur Verbindungsklemme der Serie 221.- Gleiche Qualität: Beide Klemmen haben dieselben technischen Daten und Zertifizierungen und sind für die gleichen Anwendungsfälle geeignet.- Die WAGO Verbindungsklemme mit Hebeln Green Range ist eine Möglichkeit für alle, die nachhaltiger produzieren oder bauen möchten.
221-425 | ["Green Range","Installationstechnik","Produktgruppe 7","Serie\u00a0221"] | 85369010 Verbindungsklemme mit Hebeln; für alle Leiterarten; max. 4 mm2; 5 Leiter; Gehäusefarbe transparent; Umgebungstemperatur max. 85 °C (T85); 4,00 mm2; transparent Verbindungsklemme mit Hebeln Serie 221 mit Hebel Die Verbindungsklemme mit Hebeln mit der Artikelnummer 221-425 ermöglicht eine schnelle und zuverlässige Verbindung. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung unterschiedlicher Leiterarten übernimmt die kompakte Verbindungsklemme der Serie 221 schnell und sicher. Bei dieser Verbindungsklemme mit Hebeln ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 mm erforderlich. Diese Verbindungsklemme mit einer Bemessungsspannung von 450 V findet Verwendung bei elektrischen Strömen bis 32 A. Das Produkt eignet sich somit auch für leistungsstarke Verbraucher. Dieses Produkt basiert auf der CAGE CLAMP®-Technologie. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Maße (30 x 8,4 x 18,6) mm. Diese Verbindungsklemme mit Hebeln ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,2 mm2 bis 4 mm2 geeignet. Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik "Made by WAGO" dar. Die neue Verbindungsklemme mit Hebeln Green Range besteht neben einem Anteil aus Regranulat aus 77 % biozirkulärem PC (Gehäuse) und mindestens 27 % recyceltem PBT (Hebel).
International, Post/DHL, GLS, DPD, Spedition, Versand nach A
Artikelbeschreibung:
Verbindungsklemme mit Hebeln, für alle Leiterarten, max. 4 mm2, 5 Leiter, Gehäusefarbe transparent, Umgebungstemperatur max. 85 °C (T85), 4,00 mm2, transparentVerbindungsklemme mit Hebeln Serie 221 mit HebelDie Verbindungsklemme mit Hebeln (Artikelnummer 221-425) ermöglicht einen einfachen und zuverlässigen Anschluss. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes – Die Verbindung unterschiedlicher Leiterarten übernimmt die praktische Verbindungsklemme der Serie 221 schnell und sicher. Für den Leiteranschluss werden bei dieser Verbindungsklemme mit Hebeln Abisolierlängen von 11 mm benötigt. Die Verbindungsklemmen mit einer Bemessungsspannung von 450 V sind für einen Bemessungsstrom bis 32 A ausgelegt. Sie können deshalb auch für leistungsstarke Verbraucher verwendet werden. Dieses Produkt verwendet die CAGE CLAMP®-Technologie. Der bewährte und wartungsfreie CAGE CLAMP® Universalanschluss ermöglicht den Anschluss aller Leiterarten mit einer Käfigzugfeder. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Maße sind in Breite x Höhe x Tiefe (30 x 8,4 x 18,6) mm. In Abhängigkeit von der Leiterart eignet sich die Verbindungsklemme mit Hebeln für Leiterquerschnitte von 0,2 mm2 bis 4 mm2.CAGE CLAMP® – der Industriestandard für Anschluss- und VerbindungstechnikDie Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik ”Made by WAGO” dar.Die neue Verbindungsklemme mit Hebeln Green Range besteht neben einem Anteil aus Regranulat aus 77 % biozirkulärem PC (Gehäuse) und mindestens 27 % recyceltem PBT (Hebel). Kompakte BaugrößenReduzierter Verbrauch fossiler RessourcenBetätigung über Hebelstrukturierte und schnelle Elektroinstallation
Einleitung Die WAGO Verbindungsklemme 221-425 mit Hebel ist eine transparente Klemme zur sicheren Verbindung von bis zu fünf Leitern mit einem Querschnitt von maximal 4 mm2. Eigenschaften • Verbindungsklemme mit Hebel für einfache und schnelle Leiterinstallation \n• Gehäuse aus Polycarbonat (PC) mit hoher Beständigkeit und UL 94 Brennbarkeitsklasse V2 \n• Transparente Bauform zur besseren Sichtkontrolle der Leiteranschlüsse \n• Kompatibel mit ein-, fein- und mehrdrähtigen Leitern von 0,14 bis 4 mm2 \n• Erhältlich als 2-, 3-, 5- und 10-Leiter-Klemmen, hier als 5-Leiter-Ausführung \n• Hebelmechanismus ermöglicht werkzeuglosen, komfortablen Anschluss \n• Bemessungsspannung bis 450 V, Nennstrom bis 32 A für vielseitige Anwendungen \n• Kompakte Bauform zur platzsparenden Installation \n• Zeitersparnis durch schnelle und sichere Verbindung von Leitern Anwendung • Anschluss von Leitern bis zu 4 mm2 Querschnitt \n• Verwendung in elektrischen Installationen und Verteilerkästen \n• Geeignet für fünf Leiteranschlüsse gleichzeitig \n• Einsatz in Haushalt, Werkstatt und Industrieumgebungen Lieferumfang • 1 x Verbindungsklemme
Extrem schlank Die Klemmen der Generation 221 sind ein echtes Raumwunder: Ihr Volumen hat sich im Vergleich zum Vorgängermodell (Serie 222) um 40 % reduziert. Damit können Elektroinstallateure jetzt auch Anwendungen mit beengten Einbaubedingungen problemlos realisieren. Dank des extrem schlanken Designs der neuen Serie lassen sich die verdrahteten Klemmen einfach und schnell in die Installationsdosen einlegen. Darüber hinaus bieten die Platzeinsparungen zusätzliche Möglichkeiten für spätere Erweiterungen. Sehen, was Sache ist Das neue Gehäusedesign der Serie 221 aus transparentem Kunststoff ermöglicht die einfache Sichtkontrolle der korrekten Leiterposition. Der Elektroinstallateur kann nach dem Anschließen sofort sehen, ob alle Leiter bis zum Anschlag eingesteckt und korrekt verbunden sind. Auch die korrekte Abisolierlänge der Leiter ist nun auf einen Blick einfach überprüfbar. Geschlossene Leitungstrichter sorgen für die eindeutige Führung der Leiter zur Klemmstelle. Bedienerfreundlichkeit im Fokus Über zwei Prüföffnungen kann der Installateur die Klemme selbst im eingebauten Zustand komfortabel und sicher prüfen und zwar mit allen gängigen Prüfspitzen. Die seitlichen Griff mulden im Gehäuse erhöhen die Bedienerfreundlichkeit beim Öffnen der Hebel. Die neue Klemmengeneration basiert auf der bewährten werkzeuglosen CAGE CLAMP®-Technologie, bei der die Klemmstellen mithilfe eines Betätigungshebels geöffnet und geschlossen werden. Der Unterschied zum Vorgängermodell: Jetzt geht das Betätigen des Hebels noch leichter von der Hand. Somit lassen sich die Leiter noch einfacher und schneller anschließen. Große Applikationsvielfalt Als Universalklemme ist die neue Serie 221 in der Lage, alle gängigen Leiterarten aufzunehmen: Mit nur einer Klemme lassen sich Leiterquerschnitte von 0,14 bis 4 mm2 (feindrähtig) bzw. 0,2 bis 4 mm2 (ein- und mehrdrähtig) abdecken. Dank des hohen zuverlässigen Nennstroms von 32 A...
