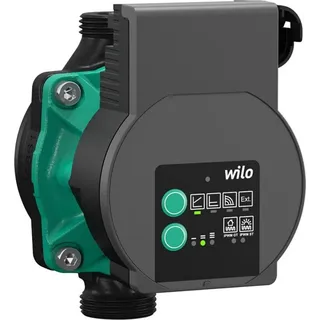

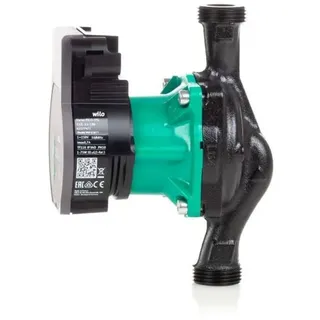

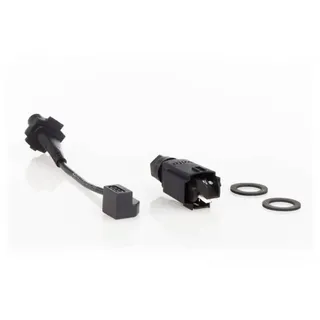

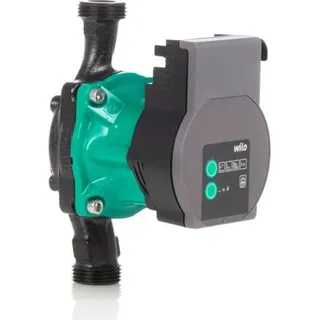

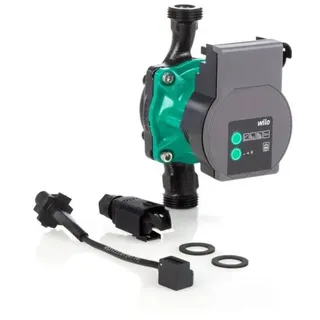

Wilo Varios PICO-STG 30/1-8 Umwälzpumpe Hocheffizienzpumpe G2 (PN 10), 230 V Lieferumfang: • Wilo Varios Pico STG 30/1-8 Umwälzpumpe Hocheffizienzpumpe, G2, 230 V - Pumpe - Kabel mit 3-poligem Pumpenstecker und Wilo-Connector Anschluss - Wilo-Connector - Dichtungen - Einbau- und Betriebsanleitung Allgemeine Produktbeschreibung Wilo Varios PICO-STG Die Wilo Varios PICO-STG ist eine wartungsfreie Nassläufer-Hocheffizienzpumpe mit blockierstromfestem ECM-Synchronmotor für Heizungs-, Klima- und Kälteanwendungen sowie für Solar- und Geothermieanlagen. Sie arbeitet mit integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung und bietet drei vorwählbare Regelungsarten sowie externe Regelung über iPWM GT (Heizung/ Geothermie) oder iPWM ST (Solar). Der erweiterte Medien-Temperaturbereich von -20°C bis +110°C und das kataphoresebeschichtete Pumpengehäuse machen die Varios PICO-STG zur universellen Lösung für anspruchsvolle Anwendungen. Die Ausführung Wilo Varios PICO-STG 30/1-8 mit Einbaulänge 180 mm, 2 Zoll Anschluss und Druckstufe PN 10 liefert eine maximale Förderhöhe bis ca. 8,4 m und eignet sich besonders für mittlere Heizkreise, Solar- und Geothermieanlagen mit moderaten bis mittleren Druckverlusten. Vorteile Die Vorteile der Varios PICO-STG liegen vor allem in ihrer Vielseitigkeit als universelle Austauschlösung und der extrem schnellen Inbetriebnahme: Ein besonderer Vorteil ist die Sync-Funktion (manueller Programmiermodus), mit der die Pumpe im Austauschfall die Kennlinien der Altpumpe übernehmen kann - das spart wertvolle Zeit und macht aufwendige Neueinstellungen überflüssig. Ein weiterer Vorteil ist die flexible Regelung: Die Pumpe kann über drei Stufen manuell angepasst oder über externe iPWM-Signale (GT für Heizung/Geothermie, ST für Solar) geregelt werden - ideal für die Integration in Rohrgruppen, Heizthermen oder Solar-/Geothermieanlagen. Der erweiterte Temperaturbereich von -20 °C bis +110 °C ist ein klarer Vorteil gegenüber Standardpumpen und macht die Varios PICO-STG besonders flexibel einsetzbar - von Kälteanwendungen bis zu Hochtemperatur-Heizkreisen. Das kataphoresebeschichtete Pumpengehäuse bietet den Vorteil eines zusätzlichen Korrosionsschutzes, während die LED-Anzeige mit Regelungsart, Kennlinie, Status und Störungsanzeigen für maximale Transparenz im Betrieb sorgt. Nicht zuletzt überzeugt die Pumpe durch ihren sehr niedrigen Minimalverbrauch ab 1 W und den Energieeffizienzindex 0,2. • Erweiterter Temperaturbereich (-20°C bis +110°C) • Wartungsfrei (Nassläufer-Technologie) • Sehr effizient (EEI 0,2) • Niedriger Minimalverbrauch (ab 1 W) • PWM-Anschluss für externe Regelung über iPWM GT (Heizung Geothermie) oder iPWM ST (Solar) Funktionen Die Varios PICO-STG bietet vier vorwählbare Regelungsarten zur optimalen Lastanpassung: Darunter fallen eine konstante Differenzdruckeregelung (p-c) sowie eine variable Differenzdruckregelung (p-v) mit jeweils 3 vordefinierten Kennlinien, eine Konstant-Drehzahl (3 Drehzahlstufen) sowie eine externe Regelung durch iPWM GT (Heizung/ Geothermie) oder iPWM ST (Solar). Damit lässt sich die Pumpe sowohl für klassische Heizungsanlagen als auch für Solar- und Geothermieanlagen optimal einstellen. Die Sync-Funktion ermöglicht im Austauschfall die Umprogrammierung der Pumpe durch Übernahme der Kennlinien der Altpumpe - besonders praktisch für schnelle Inbetriebnahme ohne aufwendige Neueinstellung. Für einen zuverlässigen Betrieb sorgen der integrierte Motorschutz und die automatische Deblockierfunktion. Zusätzlich stehen eine manuelle Entlüftungsfunktion zur Entlüftung des Rotorraumes und ein manueller Neustart zur Verfügung. Die LED-Anzeige zeigt die gewählte Regelungsart und Kennlinie, den Status während Entlüftung und manuellem Neustart, die LED-Codierung während der Sync-Funktion sowie Betriebs- und Störungsanzeigen. • Regelungsarten - konstanter Differenzdruck (3 vordefinierte Kennlinien) - variabler Differenzdruck (3 vordefinierte Kennlinien) - Konstant-Drehzahl (3 Drehzahlstufen) - externe Regelung durch iPWM GT (Heizung/ Geothermie) oder iPWM ST (Solar) Signal • LED-Anzeige: Regelungsart, Kennlinie, Status, LED-Codierung, Betriebs-/ Störungsanzeige • Sync-Funktion (manueller Programmiermodus) • Integrierter Motorschutz • Automatische Deblockierfunktion • Manuelle Entlüftungsfunktion • Manueller Neustart Technische Daten Die Wilo Varios PICO-STG 15/1-7-130 ist für einen maximalen Betriebsdruck von 10 bar (PN 10) ausgelegt und wird über G 1-Verschraubungsanschlüsse (saug- und druckseitig) installiert. Der erweiterte Medien-Temperaturbereich von -20°C bis +110°C deckt Warmwasserheizungen, Klimaanwendungen sowie Primärkreisläufe in Solar- und Geothermieanlagen ab; als Fördermedien sind Wasser, Ethylenglykol und Propylenglykol vorgesehen. Elektrisch arbeitet die Pumpe an 1~230 V (50/60 Hz), die Drehzahl wird intern geregelt (ca. 2.340 U/min bis 4.366 U/min). Für Planung und Einbau sind die Einbaulänge 130 mm sowie die Werkstoffkombination aus Grauguss-Gehäuse (kataphoresebeschichtet), PP-GF40-Laufrad und Edelstahlwelle relevant. • Medientemperatur: -20°C bis +110°C • Netzanschluss: 1~230 V, 50/60 Hz • Verschraubungsanschluss: 2 Zoll / 50 mm / PN 10 • Schutzart: IPX4D • Max. Betriebsdruck: 10 bar • Max. Förderhöhe: 8,441 m
Allgemeine Beschreibung Die Wilo Varios Pico STG 30/1-8 180 ist eine hocheffiziente, wartungsfreie Nassläufer-Umwälzpumpe, die speziell für Solar- und Geothermieanlagen entwickelt wurde. Sie verfügt über einen blockierstromfesten Synchronmotor nach ECM-Technologie und eine integrierte elektronische Leistungsregelung zur stufenlosen Differenzdruckregelung. Diese Pumpe ist ideal für Primärkreisläufe in Heizungs- und Klimaanwendungen geeignet. Technische daten Förderstrom max.: 4,5 m3/h Förderhöhe max.: 7,5 m Baulänge: 180 mm Netzanschluss: 1~230 V, 50/60 Hz Drehzahl: 800 - 4800 1/min Leistungsaufnahme: 4 - 75 W Strom max.: 0,66 A Gewicht: ca. 2 kg Medientemperatur: min. -20 °C, max. 110 °C Umgebungstemperatur: min. -10 °C, max. 40 °C Maximal zulässiger Betriebsdruck: 10 bar Rohranschlüsse: Rp 1 1/4'' / G2'' Schutzart: IP X4D Isolationsklasse: F Kompatibilität und Zubehör Einsetzbar für Primärkreisläufe in Solar- und Geothermieanlagen Externe Regelung durch iPWM GT (Heizung/Geothermie) oder iPWM ST (Solar) Hinweis: Eine Verschraubung zum Anschluss der Pumpe ist nicht im Lieferumfang enthalten. Installation Um dieses Produkt in die Hausinstallation zu integrieren, muss ein Eingriff in das 230 Volt-Netz erfolgen. Arbeiten am 230 Volt-Netz dürfen nur von einer Elektrofachkraft (nach VDE 0100) erfolgen. Durch den Sync-Assistenten können die Einstellungen der ausgetauschten Pumpe einfach übernommen werden. Anwendung Optimale Lastanpassung durch vorwählbare Regelungsarten: Differenzdruck konstant (Δp-c), variabel (Δp-v) und Konstant-Drehzahl (3 Drehzahlstufen). Manuelle Funktionen: Entlüftungsfunktion, manueller Neustart und Statusanzeigen während der Entlüftung. Automatische Funktionen: automatischer Neustart und integrierter Motorschutz. Weitere Informationen Art.-Nr.: 4232745 EAN-Nummer: 4048482943923 Werkstoffe: Pumpengehäuse aus Grauguss (EN-GJL-200), Laufrad aus Kunststoff (PP - 40% GF), Pumpenwelle aus Edelstahl, Lager aus metallimprägniertem Kohlenstoff. Elektromagnetische Verträglichkeit: EN 61800-3, Störaussendung: EN 61000-6-3, Störfestigkeit: EN 61000-6-2.
WILO Hocheffizienzpumpe Varios PICO-STG 30/1-8 180 mm Die kompakte Wilo Hocheffizienzpumpe Varios PICO-STG ist eine elektronisch geregelte, wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfestem Synchronmotor nach ECM-Technologie und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung. Sie ist einsetzbar für Primärkreisläufe in Solar- und Geothermieanlagen, sowie Heizungs- und Klimaanwendungen.Durch den Sync Assistenten können die Einstellungen der ausgetauschten Pumpe einfach übernommen werden und machen die Installation und Inbetriebnahme in nur drei Schritten kinderleicht. Ausstattung/Funktion Betriebsarten konstanter Differenzdruck (3 vordefinierte Kennlinien) variabler Differenzdruck (3 vordefinierte Kennlinien) Konstant-Drehzahl (3 Drehzahlstufen) externe Regelung durch iPWM Signal iPWM GT (Heizung/Geothermie) iPWM ST (Solar) Manuelle Funktionen Einstellung der Betriebsart nach Anwendung Einstellung der Pumpenleistung (Kennlinie) Einstellung der Konstant-Drehzahl Aktivierung der Sync-Funktion und LED-Codierung Entlüftungsfunktion manueller Neustart Automatische Funktionen automatischer Neustart Melde- und Anzeigefunktionen Anzeige der gewählten Regelungsart Anzeige der ausgewählten Kennlinie innerhalb der Regelungsart oder iPWM Typ Anzeige der aktivierten Sync-Funktion und LED-Codierung Statusanzeige des manuellen Neustarts oder Entlüftungsfunktion Betriebs- und Störungsanzeige Ausstattung Kathaphoresebeschichtetes Pumpengehäuseschützt vor Korrosion bei Schwitzwasserbildung Schlüsselansatz am Pumpenkörper elektrisches Anschlusskabel mit 3-poligem Pumpenstecker und Wilo-Connector iPWM Anschluss Entlüftungsfunktion manueller Neustart blockierstromfester Motor Partikelfilter Die Wilo Hocheffizienzpumpe Varios PICO-STG 30/1-8 180 mm ist der Nachfolger der Wilo Hocheffizienz-Nassläuferpumpe Yonos PICO-STG 30/1-7.5 180mm ( Artikelnummer 4527214). Achtung:Eine Verschraubung zum Anschluss der Pumpe ist nicht im Lieferumfang enthalten.
