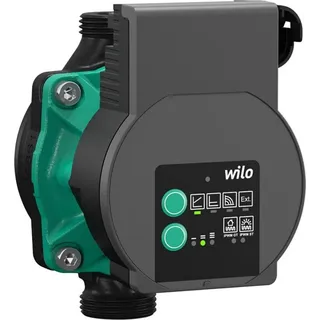

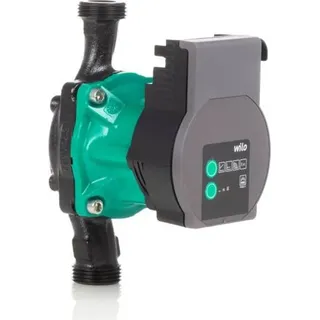

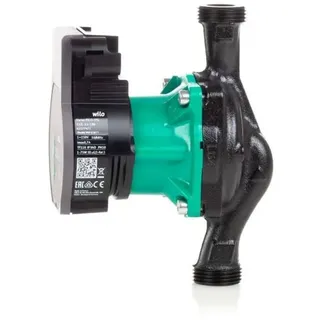

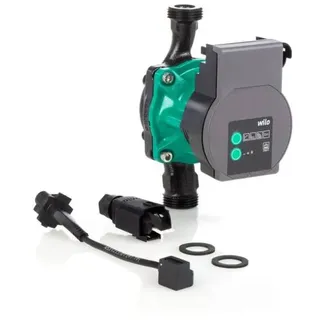

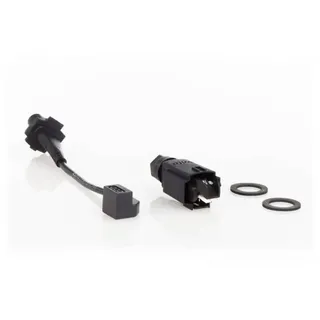

Wilo Varios PICO-STG 15/1-13-180 Umwälzpumpe Hocheffizienzpumpe G1 (PN 10), 230 V, 55 W, 75 W Lieferumfang: • Wilo Varios Pico STG 15/1-13-180 Umwälzpumpe Hocheffizienzpumpe, G1, 230 V - Pumpe - Kabel mit 3-poligem Pumpenstecker und Wilo-Connector Anschluss - Wilo-Connector - Dichtungen - Einbau- und Betriebsanleitung Allgemeine Produktbeschreibung Wilo Varios PICO-STG Die Wilo Varios PICO-STG ist eine wartungsfreie Nassläufer-Hocheffizienzpumpe mit blockierstromfestem ECM-Synchronmotor für Heizungs-, Klima- und Kälteanwendungen sowie für Solar- und Geothermieanlagen. Sie arbeitet mit integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung und bietet drei vorwählbare Regelungsarten sowie externe Regelung über iPWM GT (Heizung/ Geothermie) oder iPWM ST (Solar). Der erweiterte Medien-Temperaturbereich von -20°C bis +110°C und das kataphoresebeschichtete Pumpengehäuse machen die Varios PICO-STG zur universellen Lösung für anspruchsvolle Anwendungen. Die Ausführung Wilo Varios PICO-STG 15/1-7-130 mit Einbaulänge 180 mm, Anschluss G 1 und Druckstufe PN 10 liefert eine maximale Förderhöhe bis ca. 13,63 m und eignet sich besonders für mittlere Heizkreise, Solar- und Geothermieanlagen mit moderaten bis mittleren Druckverlusten. Vorteile Die Vorteile der Varios PICO-STG liegen vor allem in ihrer Vielseitigkeit als universelle Austauschlösung und der extrem schnellen Inbetriebnahme: Ein besonderer Vorteil ist die Sync-Funktion (manueller Programmiermodus), mit der die Pumpe im Austauschfall die Kennlinien der Altpumpe übernehmen kann - das spart wertvolle Zeit und macht aufwendige Neueinstellungen überflüssig. Ein weiterer Vorteil ist die flexible Regelung: Die Pumpe kann über drei Stufen manuell angepasst oder über externe iPWM-Signale (GT für Heizung/Geothermie, ST für Solar) geregelt werden - ideal für die Integration in Rohrgruppen, Heizthermen oder Solar-/Geothermieanlagen. Der erweiterte Temperaturbereich von -20 °C bis +110 °C ist ein klarer Vorteil gegenüber Standardpumpen und macht die Varios PICO-STG besonders flexibel einsetzbar - von Kälteanwendungen bis zu Hochtemperatur-Heizkreisen. Das kataphoresebeschichtete Pumpengehäuse bietet den Vorteil eines zusätzlichen Korrosionsschutzes, während die LED-Anzeige mit Regelungsart, Kennlinie, Status und Störungsanzeigen für maximale Transparenz im Betrieb sorgt. Nicht zuletzt überzeugt die Pumpe durch ihren sehr niedrigen Minimalverbrauch ab 1 W und den Energieeffizienzindex 0,2. • Erweiterter Temperaturbereich (-20°C bis +110°C) • Wartungsfrei (Nassläufer-Technologie) • Sehr effizient (EEI 0,23) • Niedriger Minimalverbrauch (ab 1 W) • PWM-Anschluss für externe Regelung über iPWM GT (Heizung Geothermie) oder iPWM ST (Solar) Funktionen Die Varios PICO-STG bietet vier vorwählbare Regelungsarten zur optimalen Lastanpassung: Darunter fallen eine konstante Differenzdruckeregelung (p-c) sowie eine variable Differenzdruckregelung (p-v) mit jeweils 3 vordefinierten Kennlinien, eine Konstant-Drehzahl (3 Drehzahlstufen) sowie eine externe Regelung durch iPWM GT (Heizung/ Geothermie) oder iPWM ST (Solar). Damit lässt sich die Pumpe sowohl für klassische Heizungsanlagen als auch für Solar- und Geothermieanlagen optimal einstellen. Die Sync-Funktion ermöglicht im Austauschfall die Umprogrammierung der Pumpe durch Übernahme der Kennlinien der Altpumpe - besonders praktisch für schnelle Inbetriebnahme ohne aufwendige Neueinstellung. Für einen zuverlässigen Betrieb sorgen der integrierte Motorschutz und die automatische Deblockierfunktion. Zusätzlich stehen eine manuelle Entlüftungsfunktion zur Entlüftung des Rotorraumes und ein manueller Neustart zur Verfügung. Die LED-Anzeige zeigt die gewählte Regelungsart und Kennlinie, den Status während Entlüftung und manuellem Neustart, die LED-Codierung während der Sync-Funktion sowie Betriebs- und Störungsanzeigen. • Regelungsarten - konstanter Differenzdruck (3 vordefinierte Kennlinien) - variabler Differenzdruck (3 vordefinierte Kennlinien) - Konstant-Drehzahl (3 Drehzahlstufen) - externe Regelung durch iPWM GT (Heizung/ Geothermie) oder iPWM ST (Solar) Signal • LED-Anzeige: Regelungsart, Kennlinie, Status, LED-Codierung, Betriebs-/ Störungsanzeige • Sync-Funktion (manueller Programmiermodus) • Integrierter Motorschutz • Automatische Deblockierfunktion • Manuelle Entlüftungsfunktion • Manueller Neustart Technische Daten Die Wilo Varios PICO-STG 15/1-7-180 ist für einen maximalen Betriebsdruck von 10 bar (PN 10) ausgelegt und wird über G 1-Verschraubungsanschlüsse (saug- und druckseitig) installiert. Der erweiterte Medien-Temperaturbereich von -20°C bis +110°C deckt Warmwasserheizungen, Klimaanwendungen sowie Primärkreisläufe in Solar- und Geothermieanlagen ab; als Fördermedien sind Wasser, Ethylenglykol und Propylenglykol vorgesehen. Elektrisch arbeitet die Pumpe an 1~230 V (50/60 Hz), die Drehzahl wird intern geregelt (ca. 2.957 U/min bis 4.807 U/min). Für Planung und Einbau sind die Einbaulänge 130 mm sowie die Werkstoffkombination aus Grauguss-Gehäuse (kataphoresebeschichtet), PP-GF40-Laufrad und Edelstahlwelle relevant. • Medientemperatur: -20°C bis +110°C • Netzanschluss: 1~230 V, 50/60 Hz • Verschraubungsanschluss: 1 Zoll / 25 mm / PN 10 /G 1 • Schutzart: IPX4D • Max. Betriebsdruck: 10 bar • Max. Förderhöhe: 13,63 m
Die Wilo-Varios PICO-STG ist die universelle Austauschlösung für Heizung-, Klima- und Kälteanwendungen in Ein- und Zweifamilienhäusern. Sie kann sowohl in Rohrgruppen und Heizthermen eingesetzt als auch für Solar- und Geothermie-Anwendungen verwendet werden. Sie ist sehr schnell in Betrieb genommen und kann über drei Stufen in ihrer Leistung angepasst werden oder über den Sync-Assistenten die Kennlinien der Altpumpe übernehmen.
Allgemeine Beschreibung Die Wilo Varios PICO-STG 15/1-13-180 G ist eine hoch effiziente Nassläufer-Umwälzpumpe, die sich ideal für Heizungs-, Klima- und Kälteanwendungen in Ein- und Zweifamilienhäusern eignet. Sie bietet eine einfache Installation und Inbetriebnahme dank der kompakten Bauweise und der Synchronisierungsfunktion, die es ermöglicht, die Einstellungen der alten Pumpe zu übernehmen. Die Bedienung erfolgt komfortabel über die „Grüne-Knopf-Technologie“. Technische daten Maximale Drehzahl: 4807 U/Min Minimale Drehzahl: 2957 U/Min Leistungsaufnahme: 75 W (Bereitschaftszustand: 1 W) Maximaler Betriebsdruck: 10 bar Förderhöhe max.: 13 m Maximaler Volumenstrom: 2,4 m3/h Medientemperatur: -20 °C bis 110 °C Umgebungstemperatur: -10 °C bis 40 °C Gewicht netto: ca. 1,85 kg Schutzart: IPX4D Isolationsklasse: F Netzanschluss: 1~230 V, 50/60 Hz Kabelverschraubung: 1 x PG11 Werkstoffe: Pumpengehäuse aus Grauguss (EN-GJL-200), Laufrad aus PPO/PS-GF30, Welle aus Edelstahl (1.4122), Lager aus Kohle, metallimprägniert Kompatibilität und Zubehör Geeignet für Heizungswasser (gemäß VDI 2035) Kompatibel mit Wasser-Glykol-Gemischen (max. 1:1) Externe Regelung durch iPWM ST (Solar) und iPWM GT (Heizung/Geothermie) Installation Die Installation der Wilo Varios PICO-STG erfolgt in nur drei Schritten, wobei die Synchronisierungsfunktion die Übernahme der Einstellungen der alten Pumpe erleichtert. Es ist zu beachten, dass ein Eingriff in das 230 Volt-Netz erforderlich ist, was nur von einer Elektrofachkraft (nach VDE 0100) durchgeführt werden darf. Anwendung Die Pumpe ist einsetzbar für: Heizungsanwendungen Klimaanwendungen Primärkreisläufe in Solar- und Geothermieanlagen Industrielle Umwälzanlagen Weitere Informationen LED-Anzeige zur Statusüberwachung Manuelle Entlüftungsfunktion Integrierter Motorschutz Automatische Deblockierfunktion Kathaphoresebeschichtetes Pumpengehäuse schützt vor Korrosion Hinweis: Eine Verschraubung zum Anschluss der Pumpe ist nicht im Lieferumfang enthalten.
WILO Hocheffizienzpumpe Varios PICO-STG 15/1-8 180 mm Die kompakte Wilo Hocheffizienzpumpe Varios PICO-STG ist eine elektronisch geregelte, wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfestem Synchronmotor nach ECM-Technologie und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung. Sie ist einsetzbar für Primärkreisläufe in Solar- und Geothermieanlagen, sowie Heizungs- und Klimaanwendungen.Durch den Sync Assistenten können die Einstellungen der ausgetauschten Pumpe einfach übernommen werden und machen die Installation und Inbetriebnahme in nur drei Schritten kinderleicht. Ausstattung/Funktion Betriebsarten konstanter Differenzdruck (3 vordefinierte Kennlinien) variabler Differenzdruck (3 vordefinierte Kennlinien) Konstant-Drehzahl (3 Drehzahlstufen) externe Regelung durch iPWM Signal iPWM GT (Heizung/Geothermie) iPWM ST (Solar) Manuelle Funktionen Einstellung der Betriebsart nach Anwendung Einstellung der Pumpenleistung (Kennlinie) Einstellung der Konstant-Drehzahl Aktivierung der Sync-Funktion und LED-Codierung Entlüftungsfunktion manueller Neustart Automatische Funktionen automatischer Neustart Melde- und Anzeigefunktionen Anzeige der gewählten Regelungsart Anzeige der ausgewählten Kennlinie innerhalb der Regelungsart oder iPWM Typ Anzeige der aktivierten Sync-Funktion und LED-Codierung Statusanzeige des manuellen Neustarts oder Entlüftungsfunktion Betriebs- und Störungsanzeige Ausstattung Kathaphoresebeschichtetes Pumpengehäuseschützt vor Korrosion bei Schwitzwasserbildung Schlüsselansatz am Pumpenkörper elektrisches Anschlusskabel mit 3-poligem Pumpenstecker und Wilo-Connector iPWM Anschluss Entlüftungsfunktion manueller Neustart blockierstromfester Motor Partikelfilter Achtung:Eine Verschraubung zum Anschluss der Pumpe ist nicht im Lieferumfang enthalten. Diese finden Sie unter dem Punkt "Zur Auswahl passt" oder in der KategoriePumpenverschraubungen.
