Huawei LUNA2000-10-C1

International, Post/DHL, UPS, GLS, DPD, Spedition, Andere, Versand nach CH, Versand nach A

Power Modul (BMS) für LUNA2000 S1 Artikel-Nr.: HUA-LUNA2000-10KW-C1 Das 10 kW Leistungsmodul zum neuen Huawei LUNA2000-7/14/21-S1 Smart String-Energiespeichersystem

Andere

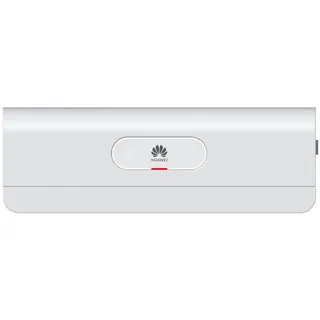

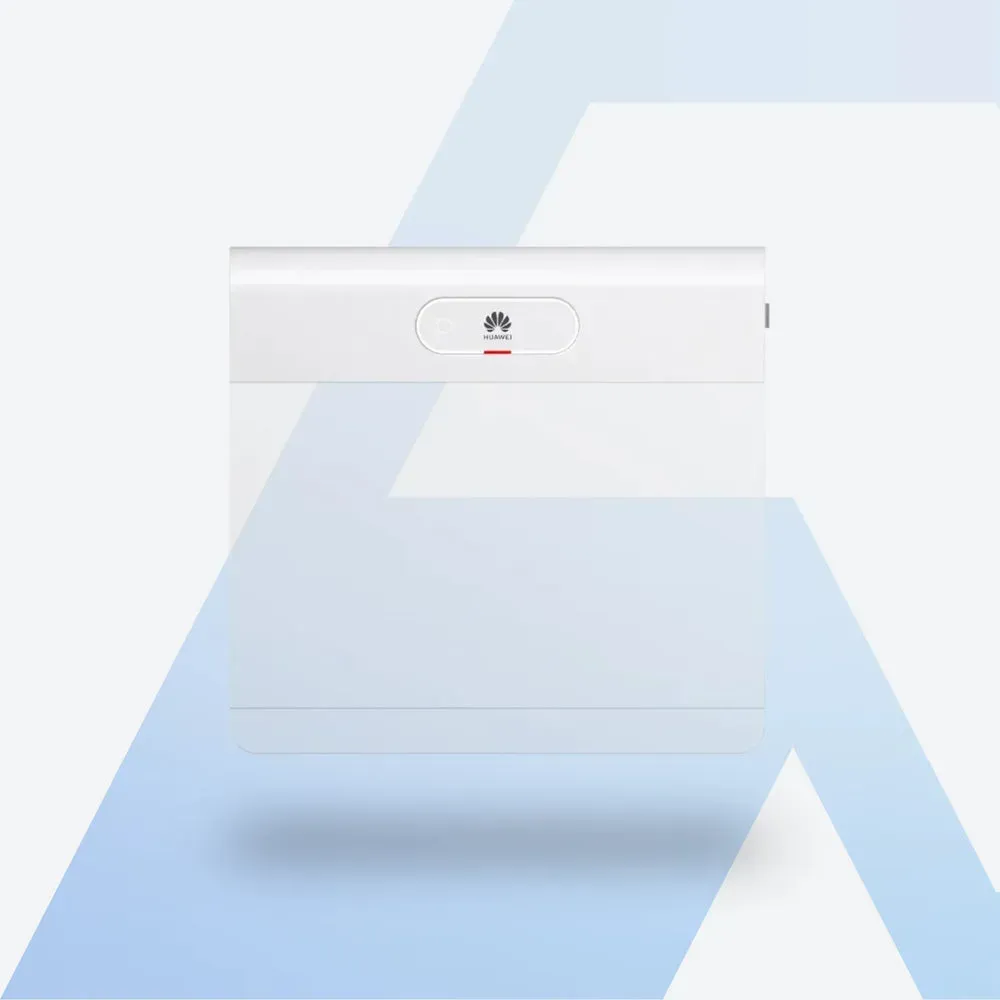

Huawei LUNA2000-10KW-C1 – die Basis deines LUNA2000-S1-SpeichersDas LUNA2000-10KW-C1 ist das Leistungsmodul, auf dem ein Huawei LUNA2000-S1-Speicher aufgebaut wird. Es steht unten im Turm, darauf stapelst du bis zu drei Batteriemodule LUNA2000-7-E1. Das Modul übernimmt die DC/DC-Wandlung und das komplette Batteriemanagement, regelt also Lade- und Entladeströme, überwacht die Zellen und hält die Verbindung zum Wechselrichter. Passende Batteriemodule und Komplettspeicher findest du in unserer Kollektion Huawei Batteriespeicher.Huawei nennt das Bauteil auch Power Module. Wichtig zu verstehen: Ohne dieses Modul sind die Batteriemodule nicht betriebsfähig, es ist also kein Zubehör im klassischen Sinn, sondern der Kopf des Systems.Deine Vorteile auf einen Blick:Bis zu 10,5 kW Lade- und Entladeleistung, 3,5 kW je BatteriemodulBis zu 3 Batteriemodule je Turm, zusammen 20,7 kWhSystemausbau auf bis zu 4 Türme mit zusammen 82,8 kWhStecksystem, die Module verbinden sich beim Stapeln ohne separate VerkabelungSchutzart IP66 und Einsatz von −20 bis +55 °C, auch im FreienKommunikation über RS485, Ethernet und CANKompakt mit 590 × 255 × 150 mm und 10 kgDie wichtigsten Funktionen im ÜberblickDie Leistung wächst mit der KapazitätJedes Batteriemodul steuert 3,5 kW Lade- und Entladeleistung bei. Mit einem Modul sind es also 3,5 kW, mit zwei Modulen 7 kW und mit drei Modulen die vollen 10,5 kW. Das ist ein Punkt, der bei der Planung oft untergeht: Wer nur ein Batteriemodul einsetzt, bekommt auch nur ein Drittel der Systemleistung. Wenn du eine Wärmepumpe oder eine Wallbox aus dem Speicher versorgen willst, lohnt der Blick auf diese Rechnung.20,7 kWh je Turm, 82,8 kWh im SystemAuf ein Leistungsmodul passen bis zu drei Batteriemodule mit je 6,9 kWh nutzbarer Energie, macht 20,7 kWh je Turm. Reicht das nicht, lässt sich das System auf bis zu vier Türme und damit 82,8 kWh erweitern. Du kannst also klein anfangen und später nachrüsten, ohne den vorhandenen Speicher zu ersetzen.Stecksystem statt VerkabelungDie Module werden gestapelt und verbinden sich dabei über Steckkontakte. Zwischen den Etagen ist keine manuelle Verdrahtung nötig, verkabelt wird nur der Anschluss zum Wechselrichter. Das verkürzt die Montage spürbar und nimmt eine typische Fehlerquelle aus der Installation.Batteriemanagement und KommunikationNeben der Leistungswandlung übernimmt das Modul die Überwachung der Zellen und die Abstimmung mit dem Wechselrichter. Dafür stehen RS485, Ethernet und CAN bereit. Über die Huawei FusionSolar App siehst du damit Ladezustand und Energieflüsse deiner Anlage.Passend zu den gängigen SUN2000 Hybrid-WechselrichternDas Leistungsmodul arbeitet mit den Serien SUN2000-2/3/3.68/4/4.6/5/6KTL-L1, SUN2000-3/4/5/6/8/10KTL-M1, SUN2000-8/10K-LC0 und SUN2000-12/15/17/20/25K-MB0 zusammen. Passende Geräte findest du bei den Huawei Wechselrichtern. Prüfe die genaue Typenbezeichnung auf dem Typenschild deines Wechselrichters, denn zwischen den Serien M0 und M1 gibt es Unterschiede in der Batteriekompatibilität.Gemacht für draußenMit Schutzart IP66 ist das Modul staubdicht und gegen starkes Strahlwasser geschützt, der Einsatzbereich reicht von −20 bis +55 °C. Standardmäßig steht der Turm auf dem Standfuß, eine Wandmontage ist optional möglich. Ein Aufstellort ohne direkte Mittagssonne verlängert die Lebensdauer der Zellen spürbar.Wichtiger Hinweis zur PlanungJeder Turm braucht genau ein Leistungsmodul. Wenn du also einen Speicher mit zwei Türmen planst, brauchst du auch zwei Leistungsmodule, nicht eines für beide. Das ist der häufigste Rechenfehler bei der Kalkulation dieser Serie. Wenn du ohnehin ein komplettes System suchst, sind die fertig konfigurierten LUNA2000-S1-Speicher meist die einfachere Wahl, denn dort sind Leistungs- und Batteriemodule bereits passend zusammengestellt.Für wen eignet sich das Leistungsmodul?Für alle, die einen bestehenden LUNA2000-S1-Speicher um einen weiteren Turm erweitern, die sich ihr System aus Einzelkomponenten zusammenstellen, oder ...

Spedition

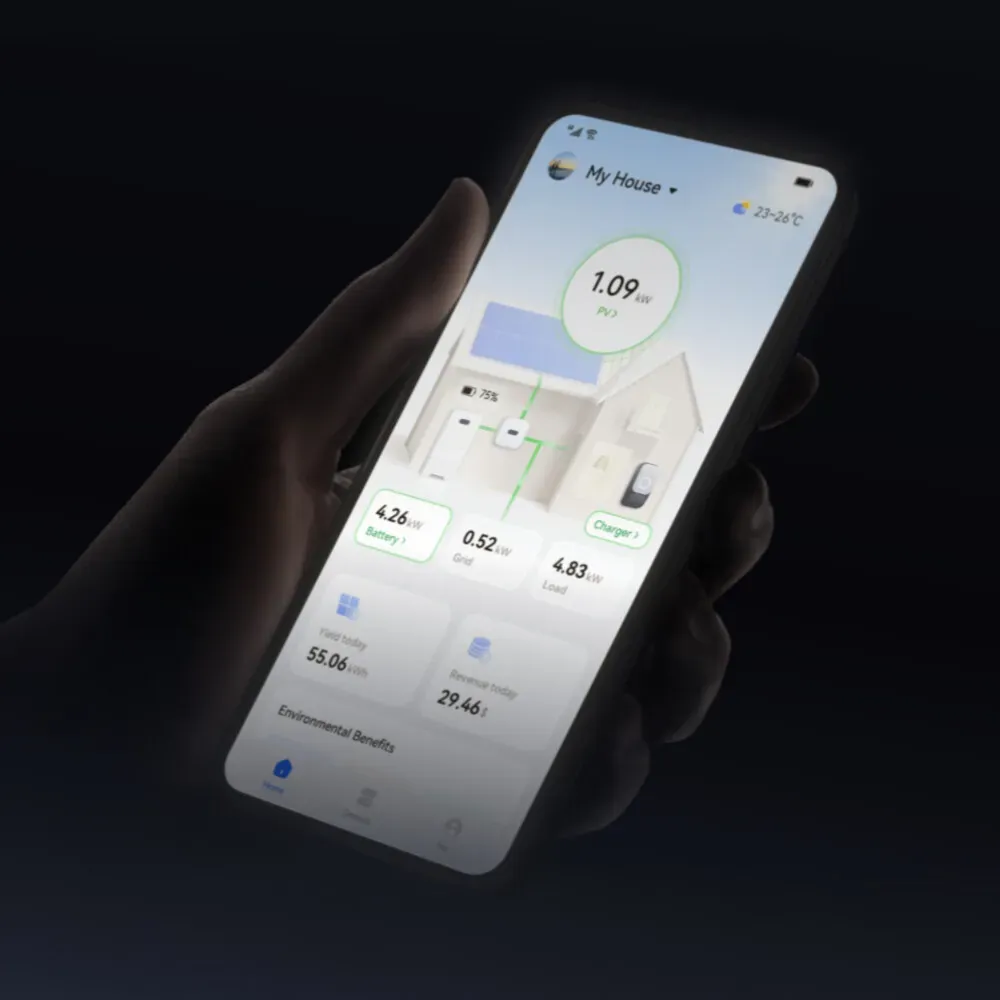

Leistungsmodul für LUNA2000-S1 Huawei LUNA2000-10KW-C1 Leistungsmodul ist die Steuereinheit des LUNA2000-Energiespeichersystems. Das Modul steuert Laden und Entladen der angeschlossenen Batteriemodule LUNA2000-5-E1 und LUNA2000-7-E1 und bindet das System über Hochvolt-DC an den Wechselrichter an. Die Einheit wird an die Energiespeicherklemmen BAT+ und BAT– des Wechselrichters angeschlossen und stellt die Schnittstelle für Signalkabel und Kommunikation bereit. Typische Anwendung: Steuerung eines PV+ESS-Systems im privaten Bereich mit bis zu drei Energiespeichermodulen pro Controllereinheit. Die Inbetriebnahme erfolgt über LED-Anzeigen und App-Anbindung. Auf einen Blick Flexible Kapazität Skalierbar von 5 kWh bis 20,7 kWh pro Turm. Bis zu 4 Türme mit 82,8 kWh Flexible Montage Wand- oder Bodenmontage, -20°C bis +55°C Betriebstemperatur Integrierte Sicherheit Überwachung auf Zellebene, IP66 Gehäuse, Löscheinrichtung pro Batteriemodul Mehr Energie Module+ Architektur, integrierter Energieoptimierer, 100% Entladetiefe Systemaufbau und Skalierbarkeit Das Das Huawei LUNA2000-10KW-C1 Leistungsmodul arbeitet als Controllereinheit des Huawei LUNA2000-S1 Batteriespeichers. Je nach gewählter Ausführung können in diesem System bis zu drei Speichermodule gestapelt werden. Hierfür stehen stehen zwei verschiedene Batteriemodule (5 kWh und 7 kWh) zur Verfügung. Beide Modultypen lassen sich innerhalb eines Turms kobinieren. Für größere Speicherkapazitäten können bis zu vier Türme mit einem kompatiblen Wechselrichter parallel betrieben werden. Dadurch kann eine maximale Gesamtkapazität von 82,8 kWh erreicht werden. Betriebsmodi und Energiemanagement Das Huawei LUNA2000-10KW-C1 Leistungsmodul unterstützt mehrere Betriebsmodi: Im Selbstverbrauch-Modus speichert das System überschüssige PV-Energie und gibt sie bei Bedarf an Verbraucher ab. Der Time-of-Use-Modus (TOU) erlaubt das gezielte Laden in Niedertarifzeiten und Entladen in Hochpreisphasen. Darüber hinaus stehen weitere Modi zur kompletten Netzeinspeisung und den Versand durch Dritte für die Steuerung durch externe Energiemanagementsysteme zur Verfügung. Die Inbetriebnahme erfolgt per FusionSolar-App über SmartAssistant-Vernetzung oder Wechselrichter-Direktverbindung. Status, Ladezustand und Betriebsparameter sind über die App jederzeit abrufbar. Lade- und Entladeleistung sowie SOC-Grenzen lassen sich individuell konfigurieren. Installation und Montage Das Huawei LUNA2000-10KW-C1 Leistungsmodul wird auf das Batteriemodul gestapelt. Der Betrieb ist sowohl im Außen- als auch im Innenbereich möglich. Für die Montage sind die Tragfähigkeit des Untergrunds und die Einhaltung der Mindestabstände zu beachten. Die Installation ist sowohl auf dem Boden als auch, mit optional erhältlichen Halterungen, an der Wand möglich. Technische Details Hersteller Bezeichnung LUNA2000-10KW-C1 Max. Lade- und Entladeleistung 3,5 kW (1 Batteriemodul) 7 kW (2 Batteriemodule) 10,5 kW (3 Batteriemodule) Betriebsspannungsbereich (1-phasig) 350 bis 560 V Betriebsspannungsbereich (3-phasig) 600 bis 980 V Kommunikation Display Status und Ladezustand Indikator, LED Indikator Kommunikation RS485 / FE / CAN Allgemeine Daten Abmessungen (B x T x H) 590 mm x 255 mm x 150 mm Gewicht 10 kg Betriebstemperaturbereich -20°C bis +55°C Max. Betriebshöhe 4000 m (Derating über 2000 m) Umgebung Außen / Innen Rel. Luftfeuchtigkeit im Betrieb 5% bis 95% Kühlung Konvektionskühlung Schutzart IP66 Lärmemission < 29 dB Skalierbarkeit Parallelbetrieb von bis zu 4 Batterietürmen Kompatible Wechselrichter SUN2000-2/3/3.68/4/4.6/5/6KTL-L1, SUN2000-3/3.68/4/4.6/5/6K-LB0, SUN2000-8/10K-LC0, SUN2000-3/4/5/6/8/10KTL-M1, SUN2000-5/6/8/10/12K-MAP0, SUN2000-12/15/17/20/25K-MB0, SUN5000-3/6K-LB0, SUN5000-8/12K-MAP0, SUN5000-17/25K-MB0 Zertifikate CE, RCM, CEC, VDE2510-50, IEC62619, IEC 60730, UN38.3, ISO13849, REACH, RoHS Garantie 5 Jahre (Basic) 15 Jahre (Advance, nach Verbinden mit der Huawei-PV-Cloud) Hersteller Huawei Lieferumfang LUNA2000-10KW-C1 1x Energiespeicher-Controllereinheit LUNA2000-10KW-C1 1x Satz Anschlusskabel (DC, PE, Signal) 1x Satz Montagematerial 1x Bedienungsanleitung Hast Du Fragen zum LUNA2000-10KW-C1 Leistungsmodul? Wir helfen Dir gerne! Kontakt aufnehmen

Spedition, Andere

Huawei LUNA2000 10kW C1 – Zentrale Steuerung für dein Speichersystem Der Huawei LUNA2000 10kW C1 ist das Herzstück deiner Huawei Hochvolt-Batterie, denn er übernimmt die komplette Steuerung und sorgt gleichzeitig für eine effiziente Nutzung deiner gespeicherten Energie. Dabei profitierst du nicht nur von hoher Leistung, sondern auch von einer besonders einfachen Installation, weil Huawei hier ein modernes Stecksystem einsetzt. Gerade wenn du dein Speichersystem flexibel aufbauen willst, ist dieses Power-Modul entscheidend, weil du damit jederzeit erweitern kannst und gleichzeitig die volle Kontrolle behältst. Definition – was ist der Huawei LUNA2000 10kW C1? Der Huawei LUNA2000 10kW C1 ist ein HV-Speicher-Controller mit integriertem Sockel, der speziell für die LUNA2000-S1 Serie entwickelt wurde. Er verbindet die Batteriemodule, steuert die Lade- und Entladeprozesse und sorgt dafür, dass dein System stabil und effizient läuft. Kurz gesagt: Ohne den Huawei LUNA2000 10kW C1 funktioniert dein LUNA-Speicher nicht, weil er die zentrale Schnittstelle zwischen Batterie und Wechselrichter darstellt. Was du bekommst Mit dem Huawei LUNA2000 10kW C1 erhältst du eine komplette Steuerzentrale inklusive Sockel, die du direkt in dein Speichersystem integrierst. Dadurch sparst du Zeit bei der Installation und gleichzeitig reduzierst du Fehlerquellen, weil keine klassische Verkabelung nötig ist. Das System ist außerdem so aufgebaut, dass du später weitere Batteriemodule hinzufügen kannst, ohne alles neu planen zu müssen. Vorteile auf einen Blick Der Huawei LUNA2000 10kW C1 bietet dir eine starke Kombination aus Leistung und Flexibilität, denn du kannst dein System jederzeit erweitern und gleichzeitig effizient betreiben. Du profitierst von: Einfacher Installation durch Stecksystem Flexibler Erweiterbarkeit ohne Umbau Hoher Lade- und Entladeleistung Intelligenter Steuerung des gesamten Speichers Zukunftssicherem Systemaufbau Gerade bei steigenden Stromkosten lohnt sich diese Flexibilität, weil du deine Anlage Schritt für Schritt anpassen kannst. Kompatibilität – kurz erklärt Der Huawei LUNA2000 10kW C1 ist kompatibel mit der Huawei LUNA2000-S1 Speicher-Serie und arbeitet optimal mit passenden Huawei Hybrid-Wechselrichtern zusammen. Im Parallelbetrieb kannst du bis zu zwei Türme kombinieren und so eine Speicherkapazität von bis zu 41,4 kWh erreichen. Das ist besonders interessant, wenn du größere Anlagen oder steigenden Eigenverbrauch planst. Welche Speichergröße passt zu dir? Wenn du nur einen kleinen Haushalt versorgst, reicht oft ein einzelner Turm. Sobald aber Wärmepumpe oder E-Auto dazukommen, solltest du direkt größer planen oder zumindest die Erweiterung einplanen. Unsere Empfehlung: Starte mit einer sinnvollen Basisgröße und nutze die Erweiterbarkeit des Systems, statt direkt zu überdimensionieren. Hinweis von Basic Solar Wir empfehlen den Huawei LUNA2000 10kW C1 , wenn du ein skalierbares Speichersystem aufbauen willst, das du später problemlos erweitern kannst. Gerade bei wachsenden Anforderungen bleibt deine Anlage so langfristig wirtschaftlich und flexibel. Wie Speicher wie dieser im Eigenverbrauch arbeiten,

International, Post/DHL, DPD, Hermes, Spedition, Versand nach A

Schon seit Jahren ist der global agierende...

Post/DHL, GLS

Huawei BMS LUNA2000-C1 Steuermodul BMS LUNA2000-C1 Leistung 1 Anzahl Steuermodule Hochspannung Spannungstyp Das BMS LUNA2000-C1 ist das Steuermodul für die neue Lithiumbatterie von Huawei, speziell für Selbstverbrauchsinstallationen entwickelt. Es bietet hohe Sicherheit und eine flexible Netzwerkverbindung, ideal für private und kommerzielle PV-Anlagen. Besonderheiten: Steuermodul für die Huawei LUNA2000 Lithiumbatterie Kompatibel mit Huawei Wechselrichtern L1 und M1 Hochspannungsbetrieb für 1- und 3-phasige Systeme Optimale Sicherheit durch Huawei BMS Technologie Technische Daten Sichere Zellchemie: Lithium-Eisenphosphat, LiFePO4 Nutzbare Kapazität pro Modul: 6,9 kWh Skalierbare Kapazität pro Turm: 6,9 - 20,7 kWh Maximale Türme für Wechselrichter: 4 Türme (82,8 kWh) Entladetiefe (DoD): 100% IP-Schutzart: IP66 Installation: Standfuß (Standard), Wandmontage (optional) Gerätestatus: Display mit SOC und Status-LED Schnittstellen: RS485, CAN Kaskadierbarkeit: Bis zu 2 Türme parallel (41,4 kWh) Gewicht pro Modul: 11 kg Abmessungen (B x T x H): 590 x 255 x 150 mm Weitere Informationen finden Sie im Datenblatt oder den Garantiebedingungen.
