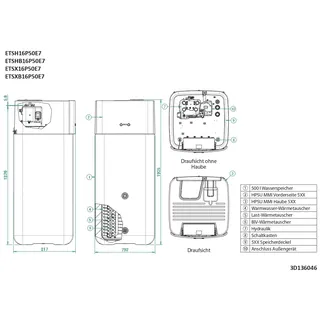

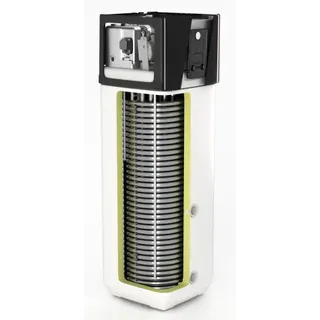

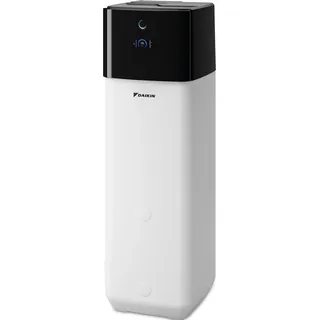

Allgemeine Beschreibung Die Daikin Altherma 3 H HT ECH2O 500 H/C Inneneinheit ist eine moderne Komplettlösung, die fortschrittliche Wärmepumpentechnologie mit einem integrierten 500 Liter Wärmespeicher kombiniert. Sie bietet eine hygienische Warmwasserbereitung im Durchlaufprinzip und ist für Heizen, Kühlen und Warmwasser geeignet. Das System ermöglicht die maximale Nutzung erneuerbarer Energien und bietet hohen Komfort bei der Warmwasserbereitung. Technische daten Abmessungen (HxBxT): 1896 x 790 x 790 mm Gewicht: 111 kg Betriebsbereich Heizen: min. 15 °C, max. 70 °C Betriebsbereich Kühlen: min. 5 °C, max. 22 °C Betriebsbereich Warmwasser: min. 10 °C, max. 75 °C (ab 65 °C mit BUH) Speicher Wasservolumen: 477 L Speicher max. Wassertemperatur: 85 °C Wärmeverlust: 1,7 kWh/24h Schallleistungspegel: 40 dBA Stromversorgung: 1-phasig/50 Hz/230 V Empfohlene Sicherung: 20 A Schutzart (IP): IPX4 Frequenz: 50 Hz Kompatibilität und Zubehör Kompatibel mit Außengeräten DAIKIN Altherma 3 H HT (14, 16 und 18 kW) Zusätzliche Heizstab (9 kW) und Anschlussset müssen separat bestellt werden Anschlussmöglichkeit für eine Trinkwasser-Zirkulationspumpe Installation Installation sollte nur durch einen eingetragenen Fachhandwerksbetrieb erfolgen Bei Geräten mit einem Anschlusswert von 400 V ist ein Starkstromanschluss erforderlich Für Geräte mit einer Nennleistung von mehr als 12 kW ist die Zustimmung des Netzbetreibers notwendig Anwendung Heizen, Kühlen und Warmwasserbereitung Flexible Anwendung in Kombination mit Solaranlagen oder bestehenden Heizsystemen (Bivalenz-Option) Hygienische Warmwasserbereitung ohne thermische Legionellen-Desinfektion erforderlich Weitere Informationen Umweltfreundliches Kältemittel R32 Integrierte Komfort-Regelung DAIKIN RoCon+ mit Klartextdisplay und intuitiver Menüführung Wartungsfreier Speicher: keine Korrosion, keine Anode, kein Kesselstein oder Kalkablagerungen Datentransfer über USB und Internet möglich

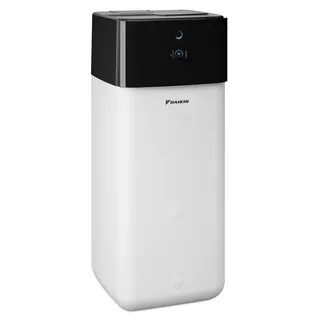

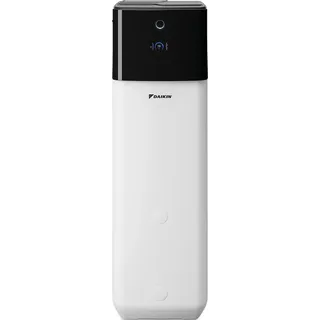

Daikin Split-Luft-Wasser-Wärmepumpe Altherma 3 H HT ECH2O, Hochtemperatur-Innengerät, für 14 - 18 kW Außengeräte, mit integriertem 500 Liter Trinkwasserspeicher, zum Heizen und Kühlen Lieferumfang: • Daikin Altherma 3 H HT ECH2O 14-18, Split-Luft-Wasser-Wärmepumpen-Innengerät - Für 14 - 18 kW Außengeräte (H HT 14-18) - Mit integriertem Wärmespeicher, 500 Liter - Zum Heizen und Kühlen - Für hygienische Warmwasserbereitung im Durchlaufprinzip - Hydraulisch ausgerüstet mit Hocheffizienzpumpe, Umschaltventile für Warmwasser/Heizung und Heizen/Kühlen mit integrierter Rücklauftemperaturbegrenzung, Heizungs-Sicherheitsbaugruppe mit elektronischem Manometer und Sicherheitsventil, Durchflusssensor sowie Füll- und Entleerungshähnen - Maße (H x B x T): 1910 x 792 x 816 mm Hinweis: Elektroheizer (EKECBUA9W) bitte separat bestellen (Anschlussset "EKECBUCO1A" notwendig). Allgemeine Produktbeschreibung Daikin Luft-Wasser-Wärmepumpe Altherma 3 H HT Die Split-Luft-Wasser-Wärmepumpe Daikin Altherma 3 H HT ist aufgrund ihrer Heizleistung von 14, 16 oder 18 kW ideal geeignet für verschiedenste Einsatzbereiche. Ob bei der Sanierung oder beim Neubau größerer Objekte wie Einfamilienhäuser, Mehrfamilienhäuser oder Bürogebäude: Mit einer Vorlauftemperatur von bis zu 70 °C ist sie äußerst flexibel und kann optimal auf verschiedene Wärmeabgabesysteme wie Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren abgestimmt werden. Dank ihrer Heiz- und Kühlfunktion sorgt das System an 365 Tagen im Jahr für maximalen Komfort und höchste Effizienz. Ideal als Ersatz für Heizkessel Die Hochtemperatur-Wärmepumpe Daikin Altherma 3 H HT ist die perfekte Wahl für die Renovierung und den Austausch von Gasgeräten, Ölgeräten oder anderen Heizsystemen. Mit einer Vorlauftemperatur von 70 °C und ihrem breiten Betriebsbereich ist sie vergleichbar mit einem Heizkessel und eignet sich daher hervorragend für die Modernisierung. Bereits installierte Heizkörper können wahlweise weiter genutzt oder durch modernere Modelle ersetzt werden, um weitere Energieeinsparungen zu erzielen. Die Wahl bei größeren Häusern oder größeren Neubauten Die Daikin Altherma 3 H HT präsentiert sich als perfekter Allrounder in der Welt der Heizungssysteme. Dank ihrer herausragenden Technik ist sie in der Lage selbst bei eisigen Außentemperaturen, eine Vorlauftemperatur von bis zu 70 °C zu erreichen und ist somit bestens geeignet für Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren. Mit einem Betriebsbereich bis -28 °C beweist sie auch unter extremen Bedingungen ihre Leistungsfähigkeit und Sicherheit. Durch den leistungsmodulierenden Betrieb und der Inverter-Technologie passt sich die Wärmepumpe automatisch dem Bedarf an und sorgt für maximale Leistung bei minimalem Energieverbrauch. Auch in Sachen Nachhaltigkeit ist sie ganz vorn dabei: Mit einem COP von bis zu 5,0 (A7 / W35) und als eine der ersten Wärmepumpen mit dem klimafreundlichen Kältemittel R-32. Erhältlich in den Baugrößen 14, 16 und 18 kW und ausgestattet mit einer Smart Grid-Schnittstelle sowie Heiz- und Kühlfunktionen ist die Daikin Altherma 3 H HT nicht nur flexibel einsetzbar, sondern auch zukunftssicher und zudem extrem leise im Betrieb. Dank der Monoblock-Bauweise gestaltet sich die Installation äußerst unkompliziert. Alle wichtigen Komponenten, einschließlich des Kältemittels und der Hydraulik, befinden sich in der Außeneinheit, wodurch kein Kälteschein und kein zertifizierter Techniker für den Anschluss erforderlich ist. Das Monoblock-System besteht aus einer Außeneinheit und einer bodenstehenden (ECH2O / F) oder wandhängenden (W) Inneneinheit und bietet durch optionale Frostschutzventile zusätzliche Betriebssicherheit bei eisigen Temperaturen. Ausgestattet mit einem integrierten, hochauflösenden Farbdisplay überzeugt die Altherma 3 H HT auch durch ihre benutzerfreundliche Bedienung. Ein Schnellassistent unterstützt bei der Inbetriebnahme und macht die Konfiguration zum Kinderspiel. Spätere Einstellungen können bequem aus der Ferne vorgenommen und hochgeladen werden und dank des integrierten WLAN-Moduls lässt sich die Wärmepumpe optional sogar per App steuern. • Perfekter Allrounder › Die Daikin Altherma 3 H HT ist sehr effizient und erreicht Vorlauftemperaturen bis zu 70 °C bei -15 °C Außentemperatur › Geeignet für Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren › Betriebsbereich der Wärmepumpe: bis -28 °C › Höchstleistung durch optimalen Einsatz der Invertertechnologie: - Klimaschonendes Kältemittel R-32 - Heizeffizienz: COP von bis zu 5,0 (A7 / W35) › Leistungsmodulierender Betrieb, Inverter-Technologie speziell für R-32 › In Baugröße 14, 16 und 18 kW erhältlich › Comfort 365: Heizen / Kühlen › Smart Grid Ready › Extrem leise • Einfache Installation › Monoblock-System, bestehend aus Außengerät und bodenstehendem Innengerät (ECH2O / F) oder wandhängendem Innengerät (W) › Kältemittel nur im Außengerät, kein Kälteschein zum Anschluss notwendig › Umfassender Frostschutz durch optionale Frostschutzventile möglich, dadurch kein Einsatz von Glykol notwendig • Benutzerfreundliche Bedienung › Integriertes hochauflösendes Farbdisplay › Schnellassistent für die Inbetriebnahme › Fernkonfiguration durch späteren Upload möglich › Mit integriertem WLAN-Modul › Optional bedienbar über App Klimaschonendes Kältemittel für höchste Effizienz Das klimafreundliche Kältemittel R-32 ist ein Gewinn auf ganzer Linie: Mit seinem niedrigen GWP (Treibhauspotenzial) von 675 leistet es schon heute einen wichtigen Beitrag zur CO2-Einsparung und damit zur Entlastung der Umwelt. In Verbindung mit dem neuen patentierten Hightech-Verdichter erreichen die neuen Wärmepumpen beste Effizienzwerte. Alle R-32 Bluevolution Produkte erfüllen aufgrund des niedrigen GWP die Anforderungen der EU-Verordnung 517/2014, nach der fluorierte Treibhausgase (sogenannte F-Gase) bis 2030 schrittweise ersetzt werden müssen. Modernes Design und flüsterleiser Betrieb dank speziellem Lüfter Gerade in reinen Wohngebieten mit dichter Bebauung ist ein leiser Betrieb des Wärmepumpen-Außengerätes wichtig. Mit nur 35 dB(A) Schalldruck (in 3 m Entfernung) ist die Daikin Altherma 3 H HT besonders leise. Verantwortlich für die immens reduzierte Geräuschentwicklung ist zum einen der schallentkoppelte Verdichter mit Schalldämmung sowie ein speziell entwickelter Einzellüfter mit optimierter Silent-Form anstelle des sonst üblichen Doppellüfters. Die Silent-Form-Konstruktion des Lüfters verringert die Kontaktfläche mit der Luft und reduziert so den Geräuschpegel durch eine verbesserte Luftzirkulation. Das Außengerät wurde zudem so konzipiert, dass der Lüfter durch eine optisch unauffällige Abdeckung kaum sichtbar ist und somit die wahrgenommene Lärmbelästigung reduziert wird. Das elegante silberfarbene Gehäuse mit seinem horizontalen schwarzen Frontgitter verleiht dem Außengerät eine edle Optik und fügt sich harmonisch und leise in ein modernes Gebäudebild ein. Hightech-Verdichter mit Doppeleinspritzung und reduzierter Schallleistung Der neue patentierte Hightech-Verdichter der Altherma 3 H HT liefert auch bei niedrigen Außentemperaturen besonders hohe Vorlauftemperaturen von bis zu 70 °C. Um die Geräuschentwicklung so gering wie möglich zu halten, ist der Verdichter von einer dreilagigen Isolierung aus Luft, schalldämmendem Material und einem robusten Metallgehäuse umgeben. Durch die geschickte Anordnung von Schwingungsdämpfern zwischen der Bodenplatte und einer schwingungsdämpfenden Platte wird die Geräuschentwicklung unterhalb des Verdichters zusätzlich reduziert. Das Ergebnis ist ein besonders leiser Betrieb ohne Kompromisse bei der Leistung. Gründe für die Daikin Altherma 3 H HT ECH2O Die Daikin Altherma 3 H HT ECH2O ist ein hochmodernes Split-System, bestehend aus einer Außeneinheit und einer Inneneinheit mit integriertem Wärme- und Solarspeicher. Dank der zukunftsweisenden R-32 Bluevolution-Technologie weist sie ein deutlich reduziertes Treibhauspotenzial auf und leistet somit einen wertvollen Beitrag zur Reduktion von CO2-Emissionen. Ihr geräuscharmer Betrieb mit einem außerordentlich niedrigen Schalldruckpegel von nur 35 dB(A) in 3 Metern Entfernung gewährleistet eine angenehme und störungsfreie Umgebung, insbesondere in eng bebauten Gebieten. Der patentierte hocheffiziente Inverter Scroll-Verdichter mit Doppel-Einspritzung sorgt zudem für eine optimale Leistung. Um eine angenehme Wärme im Innenbereich sicherzustellen, wurde die Daikin Altherma 3 H HT ECH2O speziell für den Einsatz bei extrem niedrigen Außentemperaturen von bis zu -28 °C entwickelt. Die maximale Vorlauftemperatur von 70 °C bleibt bis zu einer Außentemperatur von -15 °C konstant und bietet damit eine zuverlässige Wärmequelle unabhängig von den äußeren Wetterbedingungen. Der integrierte Wärme- und Solarspeicher mit wahlweise 300 oder 500 Litern Fassungsvermögen steigert die Effizienz der Wärmepumpe, senkt Betriebskosten und erhöht den Komfort. Das Hydrosplit-Prinzip, bei dem das Kältemittel ausschließlich im Außengerät zirkuliert, vereinfacht die Installation erheblich, da kein zertifizierter Techniker und kein Kälteschein erforderlich sind. Ob Heizen, Kühlen oder Warmwasserbereitstellung - die multifunktionale Altherma 3 H HT ECH2O lässt keine Wünsche offen und sorgt für optimalen Komfort bei minimalem Energieverbrauch. Aufgrund ihrer leistungsmodulierenden Betriebsweise in Verbindung mit modernster Invertertechnologie, passt sie sich intelligent an den spezifischen Bedarf an und ermöglicht nicht nur erhebliche Energieeinsparungen, sondern gewährleistet auch eine äußerst effiziente Nutzung. Ausgestattet mit einem Außentemperatursensor im Außengerät, sowie einem Wärmemengenzähler und einem Wärmetauscher aus hochwertigem Edelstahl 1.4404 gewährleistet das innovative System eine präzise Temperaturmessung und effiziente Wärmeübertragung. Dank intuitiver Menüführung und integriertem WLAN ist eine komfortable Steuerung und Überwachung von nahezu jedem Ort aus möglich. Das für "Smart Grids" vorbereitete System unterstützt die Integration in ein intelligentes Stromnetz zur effizienten Steuerung des Energieverbrauchs und kann optional mit einem ModBus-Adapter erweitert werden. Durch die neue, optimierte Hydraulik mit kompaktem Hydraulikblock und Klickverbindung lassen sich Wartungsarbeiten besonders einfach durchführen. Die "Bivalenz" Ausführung (Version Biv) ermöglicht die einfache Integration eines wasserführenden Ofens oder eines Drucksolar-Systems. • Split-System bestehend aus Außengerät und Innengerät mit integriertem Wärme- und Solarspeicher • Zukunftssicher und bis zu 75% geringeres Treibhauspotential dank R-32 Bluevolution Technologie • Hervorragender Schalldruckpegel - 35 dB(A) (in 3 m Abstand) • Hocheffizienter Daikin Inverter Double-Injection Scroll-Verdichter • 70 °C Vorlauftemperatur bis -15 °C Außentemperatur • Betriebsbereich beim Heizen bis -28 °C Außentemperatur • Integrierter Wärme- und Solarspeicher (300 oder 500 Liter) • Hygienische Warmwasserbereitung • Hydro-Split Wärmepumpe - keine Kältemittelleitung notwendig • Für Heizen, Kühlen und Warmwasser • Leistungsmodulierender Betrieb, Inverter-Technologie • Integrierter Außentemperaturfühler (im Außengerät) • Integrierter Wärmemengenmesser (nicht geeicht) • Wärmetauscher aus hochwertigem 1.4404 Edelstahl • Intuitive Menüführung • WLAN integriert • Smart Grid Funktion zur effizienten Integration von PV-Anlagen • Modbus fähig mit optionalem ModBus Adapter • Neue optimierte Hydraulik mit kompaktem Hydraulikblock und Klickverbindung für einfache Wartung • Bivalenzoption zur Integration eines wasserführenden Ofens oder eines Drucksolar-Systems (Version Biv)
