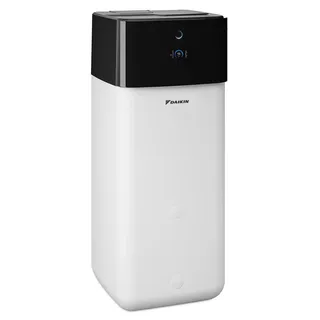

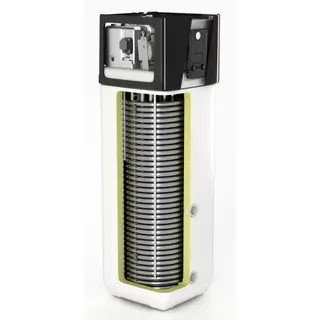

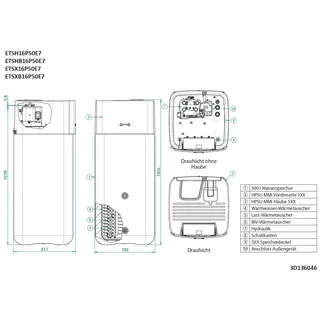

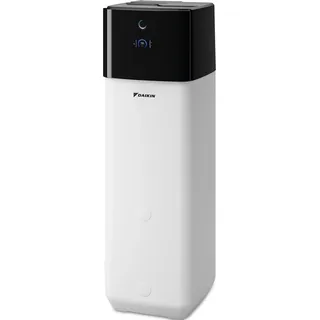

Allgemeine Beschreibung Die Daikin Altherma 3 H HT ECH2O 500 HC ist eine hochmoderne Inneneinheit mit integriertem 500 l Wärmespeicher, die eine effiziente Lösung für Heizen, Kühlen und die hygienische Warmwasserbereitung im Durchlaufprinzip bietet. Sie nutzt die neueste Wärmepumpentechnologie und ermöglicht die Kombination mit zusätzlichen Wärmequellen, wie Solaranlagen oder bestehenden Heizsystemen. Technische daten Abmessungen (HxBxT): 1896 x 790 x 790 mm Gewicht: 120 kg Betriebsbereich Heizen: 15 °C bis 70 °C Betriebsbereich Kühlen: 5 °C bis 22 °C Betriebsbereich Warmwasser: 10 °C bis 75 °C (ab 65 °C mit BUH) Speicher Wasservolumen: 477 l Max. Wassertemperatur: 85 °C Wärmeverlust: 1,7 kWh/24h Schallleistungspegel: 40 dBA Stromversorgung: 1-phasig/50 Hz/230 V Empfohlene Sicherung: 20 A Schutzart (IP): IPX4 Max. elektrische Leistungsaufnahme: 13 kW Zapfprofil: XL Energieeffizienzklasse Raumheizung: A++ Energieeffizienzklasse bei der Warmwasserbereitung: A Kompatibilität und Zubehör Zusätzlicher Druckwärmetauscher für Solaranwendungen oder externe Wärmeerzeuger Steuerung über App möglich (Zubehör notwendig) Heizstab (9 kW) separat bestellbar Anschlussset und Zirkulationsbremse separat bestellen Installation Installation sollte nur durch autorisierte Fachkräfte erfolgen Bei Geräten mit einem Anschlusswert von 400 V ist ein Starkstromanschluss notwendig Zustimmung des Netzbetreibers vor Erstinstallation erforderlich Für Geräte mit einer Nennleistung von mehr als 12 kW ist die Zustimmung des Netzbetreibers notwendig Anwendung Die Daikin Altherma 3 H HT ECH2O Inneneinheit eignet sich für folgende Anwendungen: Heizen Kühlen Warmwasserbereitung Weitere Informationen Integrierte Komfort-Regelung DAIKIN RoCon+ mit Klartextdisplay und intuitiver Menüführung Wartungsfreier Speicher: keine Korrosion, keine Anode, kein Kesselstein oder Kalkablagerungen Wochenzeitschaltuhr für Heizung/Kühlung und Trinkwassererwärmung Frischwasserprinzip: hygienisches Wasser, keine thermische Legionellen-Desinfektion erforderlich Datentransfer über USB und Internet möglich Modulierender Kompressor: nein Art der Regelung: witterungsabhängige Regelung
Daikin Split-Luft-Wasser-Wärmepumpe Altherma 3 H HT ECH2O Biv, Hochtemperatur-Innengerät mit Bivalenzfunktion, für 14 - 18 kW Außengeräte, mit integriertem 500 Liter Trinkwasserspeicher, zum Heizen und Kühlen Lieferumfang: • Daikin Altherma 3 H HT ECH2O 14-18 Biv, Split-Luft-Wasser-Wärmepumpen-Innengerät - Für 14 - 18 kW Außengeräte (H HT 14-18) - Mit integriertem Wärmespeicher, 500 Liter - Mit Bivalenzfunktion: Zusätzlicher Wärmetauscher zur Einbindung eines externen Wärmeerzeugers oder von Drucksolaranlagen - Zum Heizen und Kühlen - Für hygienische Warmwasserbereitung im Durchlaufprinzip - Hydraulisch ausgerüstet mit Hocheffizienzpumpe, Umschaltventile für Warmwasser/Heizung und Heizen/Kühlen mit integrierter Rücklauftemperaturbegrenzung, Heizungs-Sicherheitsbaugruppe mit elektronischem Manometer und Sicherheitsventil, Durchflusssensor sowie Füll- und Entleerungshähnen - Maße (H x B x T): 1910 x 792 x 816 mm Hinweis: Elektroheizer (EKECBUA9W) bitte separat bestellen (Anschlussset "EKECBUCO1A" notwendig). Allgemeine Produktbeschreibung Daikin Luft-Wasser-Wärmepumpe Altherma 3 H HT Die Split-Luft-Wasser-Wärmepumpe Daikin Altherma 3 H HT ist aufgrund ihrer Heizleistung von 14, 16 oder 18 kW ideal geeignet für verschiedenste Einsatzbereiche. Ob bei der Sanierung oder beim Neubau größerer Objekte wie Einfamilienhäuser, Mehrfamilienhäuser oder Bürogebäude: Mit einer Vorlauftemperatur von bis zu 70 °C ist sie äußerst flexibel und kann optimal auf verschiedene Wärmeabgabesysteme wie Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren abgestimmt werden. Dank ihrer Heiz- und Kühlfunktion sorgt das System an 365 Tagen im Jahr für maximalen Komfort und höchste Effizienz. Ideal als Ersatz für Heizkessel Die Hochtemperatur-Wärmepumpe Daikin Altherma 3 H HT ist die perfekte Wahl für die Renovierung und den Austausch von Gasgeräten, Ölgeräten oder anderen Heizsystemen. Mit einer Vorlauftemperatur von 70 °C und ihrem breiten Betriebsbereich ist sie vergleichbar mit einem Heizkessel und eignet sich daher hervorragend für die Modernisierung. Bereits installierte Heizkörper können wahlweise weiter genutzt oder durch modernere Modelle ersetzt werden, um weitere Energieeinsparungen zu erzielen. Die Wahl bei größeren Häusern oder größeren Neubauten Die Daikin Altherma 3 H HT präsentiert sich als perfekter Allrounder in der Welt der Heizungssysteme. Dank ihrer herausragenden Technik ist sie in der Lage selbst bei eisigen Außentemperaturen, eine Vorlauftemperatur von bis zu 70 °C zu erreichen und ist somit bestens geeignet für Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren. Mit einem Betriebsbereich bis -28 °C beweist sie auch unter extremen Bedingungen ihre Leistungsfähigkeit und Sicherheit. Durch den leistungsmodulierenden Betrieb und der Inverter-Technologie passt sich die Wärmepumpe automatisch dem Bedarf an und sorgt für maximale Leistung bei minimalem Energieverbrauch. Auch in Sachen Nachhaltigkeit ist sie ganz vorn dabei: Mit einem COP von bis zu 5,0 (A7 / W35) und als eine der ersten Wärmepumpen mit dem klimafreundlichen Kältemittel R-32. Erhältlich in den Baugrößen 14, 16 und 18 kW und ausgestattet mit einer Smart Grid-Schnittstelle sowie Heiz- und Kühlfunktionen ist die Daikin Altherma 3 H HT nicht nur flexibel einsetzbar, sondern auch zukunftssicher und zudem extrem leise im Betrieb. Dank der Monoblock-Bauweise gestaltet sich die Installation äußerst unkompliziert. Alle wichtigen Komponenten, einschließlich des Kältemittels und der Hydraulik, befinden sich in der Außeneinheit, wodurch kein Kälteschein und kein zertifizierter Techniker für den Anschluss erforderlich ist. Das Monoblock-System besteht aus einer Außeneinheit und einer bodenstehenden (ECH2O / F) oder wandhängenden (W) Inneneinheit und bietet durch optionale Frostschutzventile zusätzliche Betriebssicherheit bei eisigen Temperaturen. Ausgestattet mit einem integrierten, hochauflösenden Farbdisplay überzeugt die Altherma 3 H HT auch durch ihre benutzerfreundliche Bedienung. Ein Schnellassistent unterstützt bei der Inbetriebnahme und macht die Konfiguration zum Kinderspiel. Spätere Einstellungen können bequem aus der Ferne vorgenommen und hochgeladen werden und dank des integrierten WLAN-Moduls lässt sich die Wärmepumpe optional sogar per App steuern. • Perfekter Allrounder › Die Daikin Altherma 3 H HT ist sehr effizient und erreicht Vorlauftemperaturen bis zu 70 °C bei -15 °C Außentemperatur › Geeignet für Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren › Betriebsbereich der Wärmepumpe: bis -28 °C › Höchstleistung durch optimalen Einsatz der Invertertechnologie: - Klimaschonendes Kältemittel R-32 - Heizeffizienz: COP von bis zu 5,0 (A7 / W35) › Leistungsmodulierender Betrieb, Inverter-Technologie speziell für R-32 › In Baugröße 14, 16 und 18 kW erhältlich › Comfort 365: Heizen / Kühlen › Smart Grid Ready › Extrem leise • Einfache Installation › Monoblock-System, bestehend aus Außengerät und bodenstehendem Innengerät (ECH2O / F) oder wandhängendem Innengerät (W) › Kältemittel nur im Außengerät, kein Kälteschein zum Anschluss notwendig › Umfassender Frostschutz durch optionale Frostschutzventile möglich, dadurch kein Einsatz von Glykol notwendig • Benutzerfreundliche Bedienung › Integriertes hochauflösendes Farbdisplay › Schnellassistent für die Inbetriebnahme › Fernkonfiguration durch späteren Upload möglich › Mit integriertem WLAN-Modul › Optional bedienbar über App Klimaschonendes Kältemittel für höchste Effizienz Das klimafreundliche Kältemittel R-32 ist ein Gewinn auf ganzer Linie: Mit seinem niedrigen GWP (Treibhauspotenzial) von 675 leistet es schon heute einen wichtigen Beitrag zur CO2-Einsparung und damit zur Entlastung der Umwelt. In Verbindung mit dem neuen patentierten Hightech-Verdichter erreichen die neuen Wärmepumpen beste Effizienzwerte. Alle R-32 Bluevolution Produkte erfüllen aufgrund des niedrigen GWP die Anforderungen der EU-Verordnung 517/2014, nach der fluorierte Treibhausgase (sogenannte F-Gase) bis 2030 schrittweise ersetzt werden müssen. Modernes Design und flüsterleiser Betrieb dank speziellem Lüfter Gerade in reinen Wohngebieten mit dichter Bebauung ist ein leiser Betrieb des Wärmepumpen-Außengerätes wichtig. Mit nur 35 dB(A) Schalldruck (in 3 m Entfernung) ist die Daikin Altherma 3 H HT besonders leise. Verantwortlich für die immens reduzierte Geräuschentwicklung ist zum einen der schallentkoppelte Verdichter mit Schalldämmung sowie ein speziell entwickelter Einzellüfter mit optimierter Silent-Form anstelle des sonst üblichen Doppellüfters. Die Silent-Form-Konstruktion des Lüfters verringert die Kontaktfläche mit der Luft und reduziert so den Geräuschpegel durch eine verbesserte Luftzirkulation. Das Außengerät wurde zudem so konzipiert, dass der Lüfter durch eine optisch unauffällige Abdeckung kaum sichtbar ist und somit die wahrgenommene Lärmbelästigung reduziert wird. Das elegante silberfarbene Gehäuse mit seinem horizontalen schwarzen Frontgitter verleiht dem Außengerät eine edle Optik und fügt sich harmonisch und leise in ein modernes Gebäudebild ein. Hightech-Verdichter mit Doppeleinspritzung und reduzierter Schallleistung Der neue patentierte Hightech-Verdichter der Altherma 3 H HT liefert auch bei niedrigen Außentemperaturen besonders hohe Vorlauftemperaturen von bis zu 70 °C. Um die Geräuschentwicklung so gering wie möglich zu halten, ist der Verdichter von einer dreilagigen Isolierung aus Luft, schalldämmendem Material und einem robusten Metallgehäuse umgeben. Durch die geschickte Anordnung von Schwingungsdämpfern zwischen der Bodenplatte und einer schwingungsdämpfenden Platte wird die Geräuschentwicklung unterhalb des Verdichters zusätzlich reduziert. Das Ergebnis ist ein besonders leiser Betrieb ohne Kompromisse bei der Leistung. Gründe für die Daikin Altherma 3 H HT ECH2O Die Daikin Altherma 3 H HT ECH2O ist ein hochmodernes Split-System, bestehend aus einer Außeneinheit und einer Inneneinheit mit integriertem Wärme- und Solarspeicher. Dank der zukunftsweisenden R-32 Bluevolution-Technologie weist sie ein deutlich reduziertes Treibhauspotenzial auf und leistet somit einen wertvollen Beitrag zur Reduktion von CO2-Emissionen. Ihr geräuscharmer Betrieb mit einem außerordentlich niedrigen Schalldruckpegel von nur 35 dB(A) in 3 Metern Entfernung gewährleistet eine angenehme und störungsfreie Umgebung, insbesondere in eng bebauten Gebieten. Der patentierte hocheffiziente Inverter Scroll-Verdichter mit Doppel-Einspritzung sorgt zudem für eine optimale Leistung. Um eine angenehme Wärme im Innenbereich sicherzustellen, wurde die Daikin Altherma 3 H HT ECH2O speziell für den Einsatz bei extrem niedrigen Außentemperaturen von bis zu -28 °C entwickelt. Die maximale Vorlauftemperatur von 70 °C bleibt bis zu einer Außentemperatur von -15 °C konstant und bietet damit eine zuverlässige Wärmequelle unabhängig von den äußeren Wetterbedingungen. Der integrierte Wärme- und Solarspeicher mit wahlweise 300 oder 500 Litern Fassungsvermögen steigert die Effizienz der Wärmepumpe, senkt Betriebskosten und erhöht den Komfort. Das Hydrosplit-Prinzip, bei dem das Kältemittel ausschließlich im Außengerät zirkuliert, vereinfacht die Installation erheblich, da kein zertifizierter Techniker und kein Kälteschein erforderlich sind. Ob Heizen, Kühlen oder Warmwasserbereitstellung - die multifunktionale Altherma 3 H HT ECH2O lässt keine Wünsche offen und sorgt für optimalen Komfort bei minimalem Energieverbrauch. Aufgrund ihrer leistungsmodulierenden Betriebsweise in Verbindung mit modernster Invertertechnologie, passt sie sich intelligent an den spezifischen Bedarf an und ermöglicht nicht nur erhebliche Energieeinsparungen, sondern gewährleistet auch eine äußerst effiziente Nutzung. Ausgestattet mit einem Außentemperatursensor im Außengerät, sowie einem Wärmemengenzähler und einem Wärmetauscher aus hochwertigem Edelstahl 1.4404 gewährleistet das innovative System eine präzise Temperaturmessung und effiziente Wärmeübertragung. Dank intuitiver Menüführung und integriertem WLAN ist eine komfortable Steuerung und Überwachung von nahezu jedem Ort aus möglich. Das für "Smart Grids" vorbereitete System unterstützt die Integration in ein intelligentes Stromnetz zur effizienten Steuerung des Energieverbrauchs und kann optional mit einem ModBus-Adapter erweitert werden. Durch die neue, optimierte Hydraulik mit kompaktem Hydraulikblock und Klickverbindung lassen sich Wartungsarbeiten besonders einfach durchführen. Die "Bivalenz" Ausführung (Version Biv) ermöglicht die einfache Integration eines wasserführenden Ofens oder eines Drucksolar-Systems. • Split-System bestehend aus Außengerät und Innengerät mit integriertem Wärme- und Solarspeicher • Zukunftssicher und bis zu 75% geringeres Treibhauspotential dank R-32 Bluevolution Technologie • Hervorragender Schalldruckpegel - 35 dB(A) (in 3 m Abstand) • Hocheffizienter Daikin Inverter Double-Injection Scroll-Verdichter • 70 °C Vorlauftemperatur bis -15 °C Außentemperatur • Betriebsbereich beim Heizen bis -28 °C Außentemperatur • Integrierter Wärme- und Solarspeicher (300 oder 500 Liter) • Hygienische Warmwasserbereitung • Hydro-Split Wärmepumpe - keine Kältemittelleitung notwendig • Für Heizen, Kühlen und Warmwasser • Leistungsmodulierender Betrieb, Inverter-Technologie • Integrierter Außentemperaturfühler (im Außengerät) • Integrierter Wärmemengenmesser (nicht geeicht) • Wärmetauscher aus hochwertigem 1.4404 Edelstahl • Intuitive Menüführung • WLAN integriert • Smart Grid Funktion zur effizienten Integration von PV-Anlagen • Modbus fähig mit optionalem ModBus Adapter • Neue optimierte Hydraulik mit kompaktem Hydraulikblock und Klickverbindung für einfache Wartung • Bivalenzoption zur Integration eines wasserführenden Ofens oder eines Drucksolar-Systems (Version Biv)
Post/DHL, Spedition, Versand nach CH, Versand nach A
Artikelbeschreibung:
DAIKIN Luft-Wasser-Wärmepumpe Altherma 3 H HT ECH2O Inneneinheit ETSXB16P50E7 mit integrierten 500 Liter Wärmespeicher ( ~Heizen und *Kühlen ) mit Bivalenzfunktion Was macht die DAIKIN Altherma 3 H HT Serie so einzigartig? Sie ist die optimale Lösung für die Renovierung sowie den Tausch von Gasgeräten, Ölgeräten oder sonstigen Heizsystemen. Da sie Vorlauftemperaturen bis zu 70° C bei -15 °C Außentemperatur erreicht, ist sie damit für Fußbodenheizungen und auch für Heizkörper geeignet. Die Komplettlösung von Daikin - das DAIKIN Altherma 3 H HT ECH2O Kombi-Standgerät Es beinhaltet modernste Wärmepumpentechnik, kombiniert mit einem integrierten Wärmespeicher für hygienisch einwandfreies Trinkwasser. Die wichtigsten Vorteile im Überblick: Integrierter Wärme- und Solarspeicher Heizen, Kühlen und Warmwasser in einem Höchste Hygiene durch Trennung von Speicher- und Trinkwasser Kombinierbar mit Solar durch das Drain-Back System (unterstützt Warmwasserbereitung) Intelligentes Speichermanagment ( ISM) für maximale Energieeffizienz auf höchstem Heiz- und Warmwasserkomfort Eine zusätzliche Wärmequelle, z. B. Solaranlage oder bestehende Heizsysteme können durch die Bivalenzfunktion mit eingebunden werden (zusätzlicher Wärmetauscher). Auf Wunsch Regelung per APP Hohe Effizienz Hohe Vorlauftemperaturen bis 70° C Freie Wahl zwischen Fußbodenheizung und Radiatoren (bestehende Heizkörper können weiter genutzt werden) Betriebsbereich der Wärmepumpe bis -28° C Kühlfunktion im Sommer extrem leise Invertertechnik Smart Grid Ready einfache Installation Kältemittel nur im Außengerät, kein Kälteschein bei der Installation nötig. Innovativer hochwertiger Trinkwasserspeicher Der Daikin Wärmespeicher ist aus komplett hygienischen Materialien (Kunststoff) gefertigt. Warmwasser wird hier im Durchlaufprinzip erhitzt, sodass das Trinkwasser keine lange Verweildauer im Speicher hat und somit auch die Legionellen- und Bakteriengefahr auf ein Minimum reduziert werden kann. Das Edelstahlwellrohr verhindert des Weiteren lästige Kalkablagerungen und verlängert damit die Lebensdauer Ihrer Wärmepumpe immens. Bequeme und moderne Steuerung via "Daikin Eye" Die digitale Steuerung ist intuitiv zu bedienen. Das Daikin-Eye zeigt immer den aktuellen Betriebszustand an. "Blau" ist perfekt! Im Fall einer Störung wechselt die Anzeige auf "Rot". Farbiges Klartextdisplay - mit mehrfarbiger Hintergrundbeleuchtung zur Visualisierung von Status- und Fehlermeldungen. Bei Steuerung über die APP ist kein zusätzliches Zubehör notwendig. Schnelle Konfiguration in weniger als 10 Schritten, ermöglichen einen benutzerfreundlichen Einstieg in den Wärmepumpenbetrieb. Komplettsets mit passenden Außeneinheiten: EPRA14DW17 - Baugröße 14 EPRA16DW17 - Baugröße 16 EPRA18DW17 - Baugröße 18 Standardmäßiger Lieferumfang: Daikin Altherma 3 H HT Ech2O Innengerät ETSXB16P50E7 mit Bivalenzfunktion | Heizen und Kühlen + 500L Speicher Notwendiges Zubehör! Inline-Backupheater für Ech2O Innengerät Anschluss-Set Inline-BUH Ech2O Innengerät Zirkulationsbremse SKB Schlamm- und Magnetitabscheider SAS1 Überströmventil Frostschutzventile Achtung: Dieses Innengerät kann nur mit passendem Außengerät betrieben werden! Wie funktioniert eigentlich die Luft-Wasser-Wärmepumpe? Luft ist überall, kostenlos verfügbar und als Energiequelle ökologisch, da sie ohne unser Zutun, durch den Stoffwechsel von Pflanzen erzeugt wird. Luft ist auch die Energiequelle für die Luft-Wasser-Wärmepumpe von Daikin. Über die Außenventilatoren wird die Außenluft angesaugt und an einen Wärmetauscher weitergeleitet. Dadurch wird der Luft Wärme entzogen und an eine zirkulierende Flüssigkeit abgegeben. In diesem Fall handelt es sich um das Kältemittel R-32. Dieses ändert seinen Aggregatzustand bereits bei niedrigen Temperaturen. Zum Vergleich dazu verdunstet Wasser bei 100 Grad Celsius. Das Kältemittel verdampft bereits beim geringsten Kontakt mit der zuvor der Luft entzogen Wärme. Beim Verdampfen des Kältemittels werden verhältnismäßig große Mengen Energie freigesetzt. Es folgt der Verdichtungsprozess. Ein angetriebener Kompressor erhöht den Druck des Kältemitteldampfes. Dies erhöht auch die Temperatur. Die so erzeugte Wärme wird über einen Wärmetauscher an den Heizkreislauf weitergegeben. Der Kältemitteldampf kühlt allmählich ab und verflüssigt sich wieder. In einem Expansionsventil wird der Druck abgelassen, bis der Dampf wieder flüssig ist. Jetzt kann der Vorgang wiederholt werden. Alle Kompressoren der Daikin-Wärmepumpe werden innerhalb der Unternehmensgruppe entwickelt und gefertigt.
