Purmo Plan Compact Flachheizkörper F09220550801030Anschlüsse 4x G 1/2ISO 228seitlichBautiefe 104 mmmit Schnellmontage-Setbis Baulänge 1600 mm Heizkörper mit 4 Laschenab Baulänge 1800 mm mit 6 LaschenHeizkörper fertig montiertmit Zierabdeckung und Seitenverkleidungenbis Baulänge 1600 mm 2 Befestigungen enthaltenab Baulänge 1800 mm 3 Befestigungen enthaltenkomplett mit Schrauben und Dübelnselbstdichtende Blind-/Entlüftungsstopfen beigepacktBlechqualität FeP0 1 nach EN 10130Blechnenndicke gem. Anforderung der DIN EN 442-1komplett glatte FrontBetriebsdruck 10 barPrüfdruck 13 barBeschichtung nach DIN 55900KTL-GrundierungDeckschicht aus EpoxydharzpulverFarbton RAL 9016 VerkehrsweißVerpackung mit längsseitigen Kantenschutzstreifen aus PappeSchutzecken und Schrumpffolie

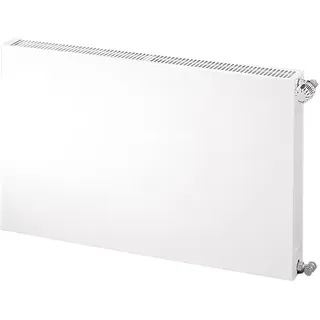

Purmo Plan Kompaktheizkörper Typ 22 550x800mm F09220550801030 Purmo Plan Compact Plan-Kompaktheizkörper Der Plan Compact ist ein klassischer Kompaktheizkörper mit einer flachen, glatten Vorderseite für geschlossene Warmwasserheizungssysteme. Ein echter Qualitätsheizkörper in einem hochwertigen und sehr raffinierten Design. Er sorgt für eine optimale Wärmeverteilung und wird mit vormontierten Seitenwänden und Ziergitter sowie einer kindersicheren Befestigung geliefert. Der Plan Compact eignet sich auch hervorragend als Modernisierungsheizkörper. Die Bauhöhen 400, 550 und 950 sind speziell auf die Nabenabstände der alten DIN-Heizkörper abgestimmt. Es stehen 16 Baulängen zur Auswahl. Purmo Plan Compact Plan-Kompaktheizkörper Der Plan Compact ist ein klassischer Kompaktheizkörper mit einer flachen, glatten Vorderseite für geschlossene Warmwasserheizungssysteme. Ein echter Qualitätsheizkörper in einem hochwertigen und sehr raffinierten Design. Er sorgt für eine optimale Wärmeverteilung und wird mit vormontierten Seitenwänden und Ziergitter sowie einer kindersicheren Befestigung geliefert. Der Plan Compact eignet sich auch hervorragend als Modernisierungsheizkörper. Die Bauhöhen 400, 550 und 950 sind speziell auf die Nabenabstände der alten DIN-Heizkörper abgestimmt. Es stehen 16 Baulängen zur Auswahl. Planfronten: Ein Stück Moderne Der Purmo Plan Compact ist weltweit in Millionen von Wohnungen zu finden. Schöne flache Fronten sind ein echtes Markenzeichen von Purmo. Schließlich ist das Einfache oft das Beste. Nichts stört die ebenen Flächen. Wenn wir flach sagen, meinen wir auch flach. Keine Überlappung an den Rändern, keine Überlappung durch ein oberes Gitter. Natürlich gibt es subtile Unterschiede. So können Sie beispielsweise zwischen verschiedenen Anschlussvarianten, Typen und Größen wählen, um die für Sie technisch am besten geeignete Installationslösung zu erhalten. Wie auch immer Sie sich entscheiden: Sie erhalten Schönheit, ohne entscheidende Kompromisse bei der Leistung einzugehen: Alle Purmo Plan-Front-Heizkörper behalten ihre hohe Wärmeleistung bei. Staubfrei und hygienisch. Die glatte Frontplatte des Purmo-Kühlers reduziert die Staubbildung und erleichtert die Reinigung. Sie ist sowohl in privaten als auch in öffentlichen Haushalten wichtig. In Zeiten verbreiteter Allergien und Empfindlichkeiten, unter denen immer mehr Menschen leiden, lohnt es sich, ein Auge auf die Sauberkeit des Heizkörpers zu haben. Verschiedene Anschlussarten Anschluss einseitig Anschluss einseitig Anschluss wechselseitig Anschluss wechselseitig Anschluss reitend Anschluss reitend Qualität und Ausführung Gute Materialien sind die Grundlage für ein gutes Produkt. Purmo-Heizkörper werden aus kaltgewalztem Stahlblech von höchster Qualität hergestellt. Hochwertige Materialien werden zahlreichen Behandlungen und Prozessen unterzogen, die die Purmo Produkte mit hoher thermischer Effizienz auszeichnen. 10 Jahre Herstellergarantie Purmo Heizkörper bieten Effizienz, Kontrolle und natürlich ein tolles Design. Die Auswahl der Materialien und Komponenten, die bei der Herstellung von Purmo-Heizkörpern verwendet werden, ist nie zufällig und zeichnet sich durch höchste Qualität aus. Die Heizkörper werden unter Bedingungen getestet, die weitaus extremer sind als die, die im Betrieb vorherrschen können. Deshalb zögert Purmo nicht, eine 10-jährige Qualitätsgarantie zu geben. Korrosionsschutzbeschichtung Kompakt- und Flachheizkörper werden alkalisch entfettet und eisenphosphatiert. Eine anschließende kathodische Tauchgrundierung bietet einen optimalen Korrosionsschutz für die Kühler. Vorbehandlung und Grundierung ermöglichen den Auftrag einer hochbelastbaren Deckschicht aus Epoxidharzpulver. Frontausführung: plan Typ: 22 Heizkörper Höhe (mm): 550 Heizkörper Länge (mm): 800 Heizkörper Tiefe (mm): 104 Wärmeleistung bei 75/65/20 °C (Norm): 1248,8 Farbe: weiss Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen) Bis Baulänge 1600 mm mit 2 Befestigungen, ab Baulänge 1800 mm mit 3 Befestigungen Komplett mit Schrauben und Dübeln Blind- und Entlüftungsstopfen beigepackt Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen) Bis Baulänge 1600 mm mit 2 Befestigungen, ab Baulänge 1800 mm mit 3 Befestigungen Komplett mit Schrauben und Dübeln Blind- und Entlüftungsstopfen beigepackt Ihr Plus mit Purmo Plan Compact Hohe Verarbeitungsqualität - der Prozess der Dichtheitsprüfung erfolgt in mehreren Stufen Der zusätzliche Korrosionsschutz macht die Heizkörper sehr langlebig Benutzerkomfort und perfekt optimierte Wärme im Haus Leicht zu pflegen Mehrjährige Herstellergarantie 100% recycelbar
Purmo Flachheizkörper, Plan Compact, Typ 22, 550 x 800 mm (H x L), Kaltgewalztes Stahlblech Lieferumfang / je nach Auswahl: • Purmo Flachheizkörper, Plan Compact, Typ 22, 550 x 800 mm (H x L) - Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen) - Blind- und Entlüftungsstopfen werkseitig montiert - Befestigungen bis Baulänge 1600 mm: 2 Befestigungen - Befestigungen ab Baulänge 1800 mm: 3 Befestigungen - Schrauben und Dübel für die Montage Hinweis: Typ 10 ohne Zierabdeckung und Seitenverkleidungen. • Auswahl Anschlusszubehör: a.) HD24 Heizkörperverschraubung Eckform: - Heizkörper-Thermostatventil, 1/2" - Heizkörper-Rücklaufverschraubung, 1/2" zum Absperren 1/2" b.) HD24 Heizkörperverschraubung Durchgangsform: - Heizkörper-Thermostatventil, 1/2" - Heizkörper-Rücklaufverschraubung, 1/2" zum Absperren • Auswahl Thermostatkopf: a.) HD24 Thermostatkopf Basic, weiss, M30 x 1,5 mit Nullstellung und Sperrstift - Hahnblock für Heizkörper, Zweirohr, Eckform, absperrbar, 3/4" x 1/2" b.) Danfoss Thermostatkopf React RA Click flüssigkeitgefüllt, EF, Frostschutz - Thermostatkopf React RA Click flüssigkeitgefüllt, eingebauter Fühler, Frostschutz c.) Oventrop Thermostatkopf Uni LH weiss - Thermostatventil M30x1,5 Uni LH weiß d.) Heimeier Thermostatkopf K - Thermostatkopf K M30x1,5 Erhältliche Heizkörper Typen / Stärken: 1) Thermostatkopf optional wählbar • Typ 11, Heizkörperdicke (Tiefe): 60 mm • Typ 21S, Heizkörperdicke (Tiefe): 70 mm • Typ 22, Heizkörperdicke (Tiefe): 102 mm • Typ 33, Heizkörperdicke (Tiefe): 152 mm • Typ 44, Heizkörperdicke (Tiefe): 202 mm Verfügbare Heizkörper Längen in mm: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 Erhältliche Heizkörper Bauhöhen (BH) in mm: • BH 300 mm • BH 400 mm • BH 500 mm • BH 550 mm • BH 600 mm • BH 900 mm • BH 950 mm Allgemeine Produktbeschreibung PURMO Flachheizkörper Profil Plan Compact Die Purmo Plan Compact Serie kombiniert modernes Design mit hoher Funktionalität und ist die ideale Wahl für eine effiziente Beheizung von Wohn- und Arbeitsräumen. Mit ihrer flachen, glatten Front und hochwertigen Verarbeitung fügt sie sich nahtlos in jedes Raumkonzept ein. Zeitloses Design und hochwertige Materialien Die Plan Compact Heizkörper zeichnen sich durch ihre elegante, glatte Front aus, die ihnen ein modernes und stilvolles Erscheinungsbild verleiht. Gefertigt aus robustem, kaltgewalztem Stahlblech und mit einer langlebigen Pulverbeschichtung in Weiß (RAL 9016) versehen, überzeugen sie durch ihre hohe Qualität und Widerstandsfähigkeit. Die Serie ist in Bauhöhen von 300 bis 950 mm und Baulängen von 400 bis 3000 mm erhältlich, wodurch sie sich flexibel an unterschiedliche Raumgrößen und Anforderungen anpassen lässt. Die Heizkörper werden montagefertig geliefert, inklusive Zierabdeckungen, Seitenverkleidungen sowie selbstdichtenden Blind- und Entlüftungsstopfen. Befestigungsmaterial ist ebenfalls enthalten, wobei Heizkörper bis zu einer Baulänge von 1600 mm mit zwei Befestigungen und ab 1800 mm mit drei Befestigungen ausgestattet sind. Die Purmo Plan Compact Heizkörper bieten eine optimale Wärmeverteilung und eignen sich ideal für geschlossene, warmwasserbasierte Heizsysteme. Dank der breiten Auswahl an Größen sind sie auch perfekt für Modernisierungsprojekte geeignet, da sie speziell auf die Nabenabstände alter DIN-Radiatoren abgestimmt sind. Mit einer maximalen Betriebstemperatur von 110 °C und einem Betriebsdruck von bis zu 10 bar erfüllt die Plan Compact Serie höchste Anforderungen an Leistung und Sicherheit. Die Heizkörper sind nach EN 442 zertifiziert und bieten eine langlebige und effiziente Heizlösung für moderne Wohn- und Arbeitsräume. • Moderne Heizkörperserie mit flacher, glatter Front für ein stilvolles Design • Gefertigt aus robustem, kaltgewalztem Stahlblech mit langlebiger Pulverbeschichtung in Weiß (RAL 9016) • Erhältlich in Bauhöhen von 300 bis 950 mm und Baulängen von 400 bis 3000 mm • Montagefertig geliefert mit Zierabdeckungen, Seitenverkleidungen und selbstdichtenden Blind- und Entlüftungsstopfen • Befestigungsmaterial enthalten: bis 1600 mm Baulänge 2 Befestigungen, ab 1800 mm 3 Befestigungen • Optimale Wärmeverteilung, ideal für geschlossene, warmwasserbasierte Heizsysteme • Perfekt für Modernisierungsprojekte durch Anpassung an Nabenabstände alter DIN-Radiatoren • Maximale Betriebstemperatur: 110 °C, Betriebsdruck: bis 10 bar • Nach EN 442 zertifiziert, langlebig und leistungsstark Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung und vorhersehbarer Fehlanwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
Purmo Plan Compact Flachheizkörper F09220550801030Anschlüsse 4x G 1/2ISO 228seitlichBautiefe 104 mmmit Schnellmontage-Setbis Baulänge 1600 mm Heizkörper mit 4 Laschenab Baulänge 1800 mm mit 6 LaschenHeizkörper fertig montiertmit Zierabdeckung und Seitenverkleidungenbis Baulänge 1600 mm 2 Befestigungen enthaltenab Baulänge 1800 mm 3 Befestigungen enthaltenkomplett mit Schrauben und Dübelnselbstdichtende Blind-/Entlüftungsstopfen beigepacktBlechqualität FeP0 1 nach EN 10130Blechnenndicke gem. Anforderung der DIN EN 442-1komplett glatte FrontBetriebsdruck 10 barPrüfdruck 13 barBeschichtung nach DIN 55900KTL-GrundierungDeckschicht aus EpoxydharzpulverFarbton RAL 9016 VerkehrsweißVerpackung mit längsseitigen Kantenschutzstreifen aus PappeSchutzecken und Schrumpffolie
Purmo Compact: Hochwertige Plan Flachheizkörper für maximale Effizienz Der Purmo Compact Plan Flachheizkörper ist die perfekte Lösung für leistungsstarke Heizsysteme. Gefertigt aus hochwertigem Stahlblech und mit einer epoxidharzpulver-beschichteten Oberfläche versehen, überzeugt er durch Langlebigkeit und ansprechendes Design. Produktmerkmale im Überblick Robuste Bauweise: Kompaktheizkörper aus Stahlblech FE-PO 1 gemäß EN 10130 und EN 10131 Optimale Wärmeleistung: Geprüft nach EN 442 und registriert bei WSP-CERT Hygienische Variante: Ohne innenliegende Konvektionsbleche für einfache Reinigung Einfache Montage: Inklusive Schnellmontageset mit Aushebesicherung und höhenverstellbarer Kunststoffauflage 10 Jahre Garantie: Verlässliche Qualität Vielseitig einsetzbar: Ideal für Warmwasserheizungsanlagen gemäß DIN 4751 Technische Daten des Purmo Compact Flachheizkörpers Material: Stahlblech, epoxidharzpulver-beschichtet Blechdicke: 1,25 mm Betriebsdruck: Max. 10 bar (Prüfdruck: 13 bar) Maximale Temperatur: 110°C Anschlüsse: 4 x G 1/2 Zoll (seitlich, ISO 228) Farben: Standard in RAL 9016 (Weiß) Einfache & sichere Montage Dank der Schnellmontage mit Aushebesicherung und höhenverstellbarer Kunststoffauflage ist die Installation besonders einfach. Die selbstdichtenden Blind- und Entlüftungsstopfen aus vernickeltem Messing sorgen für eine zuverlässige Abdichtung.Wärmeleistung nach EN 442 (20 °C):55/45: 630 Watt75/65: 1249 Watt
