Purmo Plan Compact Flachheizkörper F09220551201030Anschlüsse 4x G 1/2ISO 228seitlichBautiefe 104 mmmit Schnellmontage-Setbis Baulänge 1600 mm Heizkörper mit 4 Laschenab Baulänge 1800 mm mit 6 LaschenHeizkörper fertig montiertmit Zierabdeckung und Seitenverkleidungenbis Baulänge 1600 mm 2 Befestigungen enthaltenab Baulänge 1800 mm 3 Befestigungen enthaltenkomplett mit Schrauben und Dübelnselbstdichtende Blind-/Entlüftungsstopfen beigepacktBlechqualität FeP0 1 nach EN 10130Blechnenndicke gem. Anforderung der DIN EN 442-1komplett glatte FrontBetriebsdruck 10 barPrüfdruck 13 barBeschichtung nach DIN 55900KTL-GrundierungDeckschicht aus EpoxydharzpulverFarbton RAL 9016 VerkehrsweißVerpackung mit längsseitigen Kantenschutzstreifen aus PappeSchutzecken und Schrumpffolie
Purmo Plan Compact Flachheizkörper F09220551201030Anschlüsse 4x G 1/2ISO 228seitlichBautiefe 104 mmmit Schnellmontage-Setbis Baulänge 1600 mm Heizkörper mit 4 Laschenab Baulänge 1800 mm mit 6 LaschenHeizkörper fertig montiertmit Zierabdeckung und Seitenverkleidungenbis Baulänge 1600 mm 2 Befestigungen enthaltenab Baulänge 1800 mm 3 Befestigungen enthaltenkomplett mit Schrauben und Dübelnselbstdichtende Blind-/Entlüftungsstopfen beigepacktBlechqualität FeP0 1 nach EN 10130Blechnenndicke gem. Anforderung der DIN EN 442-1komplett glatte FrontBetriebsdruck 10 barPrüfdruck 13 barBeschichtung nach DIN 55900KTL-GrundierungDeckschicht aus EpoxydharzpulverFarbton RAL 9016 VerkehrsweißVerpackung mit längsseitigen Kantenschutzstreifen aus PappeSchutzecken und Schrumpffolie

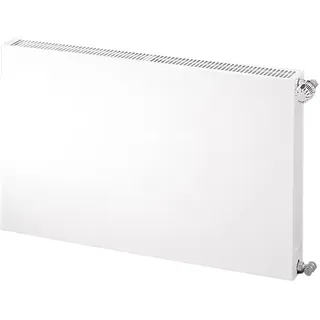

Purmo Flachheizkörper, Plan Compact, Typ 22, 550 x 1200 mm (H x L), Kaltgewalztes Stahlblech Lieferumfang / je nach Auswahl: • Purmo Flachheizkörper, Plan Compact, Typ 22, 550 x 1200 mm (H x L) - Heizkörper fertig montiert mit Zierabdeckung und Seitenverkleidungen (Typ 10 ohne Zierabdeckung und Seitenverkleidungen) - Blind- und Entlüftungsstopfen werkseitig montiert - Befestigungen bis Baulänge 1600 mm: 2 Befestigungen - Befestigungen ab Baulänge 1800 mm: 3 Befestigungen - Schrauben und Dübel für die Montage Hinweis: Typ 10 ohne Zierabdeckung und Seitenverkleidungen. • Auswahl Anschlusszubehör: a.) HD24 Heizkörperverschraubung Eckform: - Heizkörper-Thermostatventil, 1/2" - Heizkörper-Rücklaufverschraubung, 1/2" zum Absperren 1/2" b.) HD24 Heizkörperverschraubung Durchgangsform: - Heizkörper-Thermostatventil, 1/2" - Heizkörper-Rücklaufverschraubung, 1/2" zum Absperren • Auswahl Thermostatkopf: a.) HD24 Thermostatkopf Basic, weiss, M30 x 1,5 mit Nullstellung und Sperrstift - Hahnblock für Heizkörper, Zweirohr, Eckform, absperrbar, 3/4" x 1/2" b.) Danfoss Thermostatkopf React RA Click flüssigkeitgefüllt, EF, Frostschutz - Thermostatkopf React RA Click flüssigkeitgefüllt, eingebauter Fühler, Frostschutz c.) Oventrop Thermostatkopf Uni LH weiss - Thermostatventil M30x1,5 Uni LH weiß d.) Heimeier Thermostatkopf K - Thermostatkopf K M30x1,5 Erhältliche Heizkörper Typen / Stärken: 1) Thermostatkopf optional wählbar • Typ 11, Heizkörperdicke (Tiefe): 60 mm • Typ 21S, Heizkörperdicke (Tiefe): 70 mm • Typ 22, Heizkörperdicke (Tiefe): 102 mm • Typ 33, Heizkörperdicke (Tiefe): 152 mm • Typ 44, Heizkörperdicke (Tiefe): 202 mm Verfügbare Heizkörper Längen in mm: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 Erhältliche Heizkörper Bauhöhen (BH) in mm: • BH 300 mm • BH 400 mm • BH 500 mm • BH 550 mm • BH 600 mm • BH 900 mm • BH 950 mm Allgemeine Produktbeschreibung PURMO Flachheizkörper Profil Plan Compact Die Purmo Plan Compact Serie kombiniert modernes Design mit hoher Funktionalität und ist die ideale Wahl für eine effiziente Beheizung von Wohn- und Arbeitsräumen. Mit ihrer flachen, glatten Front und hochwertigen Verarbeitung fügt sie sich nahtlos in jedes Raumkonzept ein. Zeitloses Design und hochwertige Materialien Die Plan Compact Heizkörper zeichnen sich durch ihre elegante, glatte Front aus, die ihnen ein modernes und stilvolles Erscheinungsbild verleiht. Gefertigt aus robustem, kaltgewalztem Stahlblech und mit einer langlebigen Pulverbeschichtung in Weiß (RAL 9016) versehen, überzeugen sie durch ihre hohe Qualität und Widerstandsfähigkeit. Die Serie ist in Bauhöhen von 300 bis 950 mm und Baulängen von 400 bis 3000 mm erhältlich, wodurch sie sich flexibel an unterschiedliche Raumgrößen und Anforderungen anpassen lässt. Die Heizkörper werden montagefertig geliefert, inklusive Zierabdeckungen, Seitenverkleidungen sowie selbstdichtenden Blind- und Entlüftungsstopfen. Befestigungsmaterial ist ebenfalls enthalten, wobei Heizkörper bis zu einer Baulänge von 1600 mm mit zwei Befestigungen und ab 1800 mm mit drei Befestigungen ausgestattet sind. Die Purmo Plan Compact Heizkörper bieten eine optimale Wärmeverteilung und eignen sich ideal für geschlossene, warmwasserbasierte Heizsysteme. Dank der breiten Auswahl an Größen sind sie auch perfekt für Modernisierungsprojekte geeignet, da sie speziell auf die Nabenabstände alter DIN-Radiatoren abgestimmt sind. Mit einer maximalen Betriebstemperatur von 110 °C und einem Betriebsdruck von bis zu 10 bar erfüllt die Plan Compact Serie höchste Anforderungen an Leistung und Sicherheit. Die Heizkörper sind nach EN 442 zertifiziert und bieten eine langlebige und effiziente Heizlösung für moderne Wohn- und Arbeitsräume. • Moderne Heizkörperserie mit flacher, glatter Front für ein stilvolles Design • Gefertigt aus robustem, kaltgewalztem Stahlblech mit langlebiger Pulverbeschichtung in Weiß (RAL 9016) • Erhältlich in Bauhöhen von 300 bis 950 mm und Baulängen von 400 bis 3000 mm • Montagefertig geliefert mit Zierabdeckungen, Seitenverkleidungen und selbstdichtenden Blind- und Entlüftungsstopfen • Befestigungsmaterial enthalten: bis 1600 mm Baulänge 2 Befestigungen, ab 1800 mm 3 Befestigungen • Optimale Wärmeverteilung, ideal für geschlossene, warmwasserbasierte Heizsysteme • Perfekt für Modernisierungsprojekte durch Anpassung an Nabenabstände alter DIN-Radiatoren • Maximale Betriebstemperatur: 110 °C, Betriebsdruck: bis 10 bar • Nach EN 442 zertifiziert, langlebig und leistungsstark Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung und vorhersehbarer Fehlanwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
