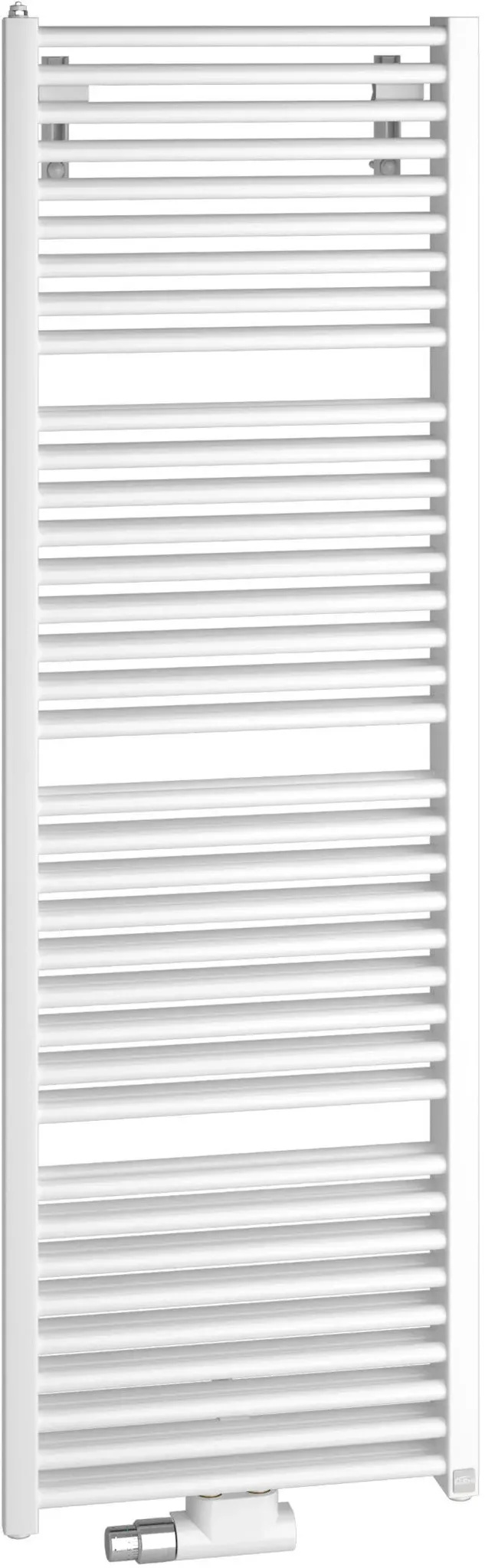

Kermi Duett BH 1796 x 74 x 634 mm QN 1567 RAL 9016 SG für Warmwasser-Betrieb, doppellagig, für Niedertemperaturanwendungen geeignet, Anschluss an x-net Fußbodenheizung über Anschlussgarnitur x-link plus möglich, 50 mm Mittenanschluss, Nabenabstand baulängenabhängig, Elektro-Zusatzbetrieb möglich, Heizstab bei Anschluss über Mittenanschluss nachrüstbar, bei seitlichem Anschluss nicht nachrüstbar, Feuerverzinkung oder Korrosionsschutzbeschichtung lieferbar, Befestigungs-Set beigepackt, entspricht der Anforderungsklasse II der Richtlinie VDI 6036, Anforderungsklasse IlI auf Anfrage möglich, bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen, alle sichtbaren Befestigungsteile in Heizkörperfarbe, Anschlüsse 2x G 1/2"" IG mittig nach unten, Nabenabstand 50 mm, Vorlauf links oder rechts möglich, zusätzlich seitlich 2x G 1/2"" IG nach unten, Nabenabstand baulängenabhängig, Vorlauf links oder rechts möglich. für Einrohr-Betrieb geeignet, Entlüftung G 1/4"" nach oben, links, Betriebsdruck max. 6 bar, Prüfdruck 7,8 bar, Heißwasser bis 110 °C, Elektro-Zusatzbetrieb möglich (max. Vorlauftemperatur 80 °C), bei mittigem Anschluss Elektro-Heizstab nachrüstbar, bei seitlichem Anschluss Elektro-Heizstab nicht nachrüstbar, da sich durch das erforderliche T-Stück die Anschlussposition verändert, Abstand Unterkante Heizkörper zu Boden min. 150 mmTechnische DatenProduktklasseRöhrenheizkörperSerieDuettModellDUN2MAusführung HeizkörpergeradeHöhe1796 mmLänge634 mmTiefe74 mmFarbeweißRAL-Nummer9016OberflächenschutzlackiertWärmeleistung 55/45/20 °C821 WWärmeleistung 75/65/20 °C1567 Wn-Heizkörperexponent1,2497Montageartauf WandAnzahl der Standardanschlüsse4Max. Arbeitsdruck6 barWasserinhalt18,9 lMaterialStahlMit SeitenabdeckungneinMit oberer AbdeckungneinMit HandtuchhalterneinMit integrierter VentilgarniturneinMit EntlüftungsanschlussjaMit EntlüfterjaMit EntleerungsventilneinMit BlindstopfenjaMit BefestigungsmaterialjaGeeignet für elektrischen Heizstabja
Kermi Badheizkörper, Handtuchheizkörper Duett, mit Mittenanschluss, 1796 x 634 mm (H x L), weiß (RAL 9016) Lieferumfang / je nach Auswahl: • Kermi Badheizkörper Duett, 1796 x 634 mm (H x L), weiß - Mit Mittenanschluss - Für Warmwasser-Betrieb • Kermi Befestigungs-Set - Bestehend aus: - 2x Wandkonsolen für Wandabstand 41 mm - 4x Schrauben 8x80 - 4x Dübel Durchmesser 10 - 4x Scheiben - 2x Schraubenabdeckungen - 4x Schallschutzclips - 4x Aushebesicherungen - Wandabstützung, einstellbar - Schraube 5,5 x 80 - Dübel Durchmesser 8 - Entlüftung Geeignet für Anforderungsklasse II. • Auswahl Anschlusszubehör: a.) Oventrop Heizkörperverschraubung Multiblock Eckform: - Multiblock T Eck, Thermostatanschluss links, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Eck für Multiblock T/TU/TQ, weiß b.) Oventrop Heizkörperverschraubung Multiblock Durchgangsform: - Multiblock T Durchgang, Thermostatanschluss links oder rechts, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Durchgang für Multiblock T/TU/TQ, weiß c.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Multiblock Eckform: - Multiblock T Eck, Thermostatanschluss links, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Eck für Multiblock T/TU/TQ, weiß - Thermostat Uni SH mit Flüssigfühler, M 30 x 1,5, weiß / Chrom d.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Multiblock Durchgangsform: - Multiblock T Durchgang, Thermostatanschluss links oder rechts, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Durchgang für Multiblock T/TU/TQ, weiß - Thermostat Uni SH mit Flüssigfühler, M 30 x 1,5, weiß / Chrom Erhältliche Kermi Heizkörper Typen / Stärken: • 74 mm Verfügbare Kermi Heizkörper Längen in mm: • 484 mm • 634 mm • 784 mm • 934 mm Erhältliche Kermi Heizkörper Bauhöhen (BH) in mm: • BH 1188 mm • BH 1492 mm • BH 1796 mm Allgemeine Produktbeschreibung Kermi Heizkörper Duett Der Kompaktheizkörper Duett kommt in klassischer Form und doppellagigem Aufbau der stetig steigenden Nachfrage nach leistungsstarker Badwärme zum günstigen Preis-Leistungs-Verhältnis voll entgegen. 2297 Watt maximale Normwärmeleistung bei der Baugröße 1800 x 900 mm entsprechen einer Mehrleistung von 65% gegenüber einem Standard-Badheizkörper. Damit ist der Duett auch für Niedertemperaturanwendungen (z. B. Wärmepumpe) geeignet. Mit einem breiten Baugrößenspektrum wird er allen gängigen Anforderungen gerecht. Duett ist mit seitlichen Anschlüssen und mit 50-mm-Mittenanschluss ausgerüstet, optimal für Planung und Montage. Und auch für Elektro-Zusatz- sowie als Duett-E für reinen Elektro-Betrieb lieferbar. Produktmerkmale • Klar, klassisch, doppellagig • 2297 Watt maximale Normwärmeleistung • Auch für Niedertemperaturanwendungen (z. B. Wärmepumpe) geeignet • Anschluss an Kermi x-net Fußbodenheizung durch Anschlussgarnitur x-link plus möglich • Mit seitlichen Anschlüssen und mit 50-mm-Mittenanschluss • Version mit Elektro-Zusatzheizung • Duett-E für reinen Elektrobetrieb Übersicht Elektro-Sets Die Elektro-Sets von Kermi bieten bei jeder Anwendungsproblematik die passende Lösung für perfekten Wärmekomfort. In der klassischen Anwendung eignen sich Elektrolösungen ideal als Zusatzheizung für die Nutzung in saisonalen Übergangszeiten ohne Inbetriebnahme der Zentralheizung oder zur Erwärmung von Handtüchern. Auch für den temporären, bedarfsgerechten Heizbetrieb, beispielsweise in Ferienwohnungen oder nur selten genutzten Bereichen, bieten sie die optimale Lösung. Speziell bei reinem Elektrobetrieb ist die flexible Positionierung der Heizkörper von Vorteil, wenn bei nachträglicher Installation eines Heizkörpers kein Anschluss an den Heizkreislauf vorhanden ist oder die Leistung des Wärmeerzeugers für den zusätzlichen Heizkörper nicht mehr ausreicht. Voraussetzung ist lediglich ein 230 V Netzanschluss. Elektro-Set FKS Die Variante FKS besteht aus einem elektronisch geregelten Heizstab inkl. Regler (Schutzart IPX4), der am Raumwärmer montiert wird. Länge des Kabels am Heizstab: ca. 1,2 m. Durch Umbau ist der Regler rechts oder links am Raumwärmer montierbar. Ausführung mit Stecker zum direkten Anschluss an einer Steckdose. • Stufenlose Temperaturregelung • Boostbetrieb (60 Minuten Volllast) • Frostschutzfunktion • Funktionsanzeige (Heizen, Aus, Booster) • Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion bei Inbetriebnahme möglich • Fenster-Auf-Erkennung Elektro-Set WKS Die Variante WKS besteht aus einem Wandauslass (Schutzart IPX4), einem elektronisch geregelten Heizstab und dem Regler Standard. Länge des Kabels am Heizstab: ca. 1,2 m. Der Regler Standard wird auf einer Unterputzdose montiert. Die Spannungsversorgung erfolgt in einer für den Regler vorgesehenen Unterputzdose. Leitungsverbindung zwischen Regler und Wandauslass durch bauseitige Verkabelung. Der Wandauslass wird auf einer Unterputzdose montiert. • Stufenlose Temperaturregelung • Boostbetrieb (60 Minuten Volllast) • Frostschutzfunktion • Funktionsanzeige (Heizen, Aus, Booster) • Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion möglich • Fenster-Auf-Erkennung Elektro-Set WFS Die Variante WFS besteht aus einem Wandauslass (Schutzart IPX4) inkl. Funkempfänger, einem elektronisch geregelten Heizstab und dem Regler Funk-Standard. Länge des Kabels am Heizstab: ca. 1,2 m. Der Wandauslass wird auf einer Unterputzdose montiert. Durch den Batteriebetrieb des Reglers ist dieser Aufputz frei im Raum platzierbar. • Stufenlose Temperaturregelung • Boostbetrieb (60 Minuten Volllast) • Frostschutzfunktion • Funktionsanzeige (Heizen, Aus, Booster) • Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion möglich • Fenster-Auf-Erkennung Elektro-Set WRX Die Variante WRX besteht aus einem Wandauslass (Schutzart IPX4) inkl. Funkempfänger, einem elektronisch geregelten Heizstab und dem Regler Funk-Comfort. Der Wandauslass wird auf einer Unterputzdose montiert. Durch den Batteriebetrieb des Reglers ist dieser Aufputz frei im Raum platzierbar. Der Funkregler ist mit einem Touchdisplay ausgerüstet, über welches verschiedene Funktionen programmiert und gesteuert werden können. • Raumtemperaturregelung auf Heiz- und Absenkniveau während programmierter Zeitintervalle - Programmierbares Zeitintervall 15 Minuten - 2 voreingestellte, 1 frei programmierbares Wochenprogramm (Raumtemperatur) • Raumtemperaturunabhängige, tagesindividuelle Handtuchwärmerfunktion während programmierter Zeitintervalle - Programmierbares Zeitintervall 15 Minuten - 1 voreingestelltes, 1 frei programmierbares • Boostbetrieb (einstellbar 30 - 120 Minuten) • Frostschutzfunktion • Funktionsanzeige (Raumtemperatur, Wochentag, Uhrzeit) • Betriebsmodus Anwesenheit • Betriebsmodus Abwesenheit • Fenster-Auf-Erkennung Produktvorteile Duett • Kompaktheizkörper für Warmwasser-Betrieb • Doppellagig für hohen Wärmeleistungsbedarf, auch bei Niedertemperaturanwendungen • Anschluss an Kermi x-net Fußbodenheizung über Anschlussgarnitur x-link plus möglich • 50-mm-Mittenanschluss oder Anschlüsse nach unten, Nabenabstand baulängenabhängig • Elektro-Zusatzbetrieb möglich, Heizstab bei Anschluss über Mittenanschluss nachrüstbar, bei seitlichem Anschluss nicht nachrüstbar • Feuerverzinkung oder Korrosionsschutzbeschichtung lieferbar Produktvorteile Duett-E • Heizkörper für reinen Elektrobetrieb • Doppellagig für hohen Wärmeleistungsbedarf • Feuerverzinkung oder Korrosionsschutzbeschichtung lieferbar Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
Kermi Badheizkörper Duett 1796x634x74 mm, Weiß RAL 9016 seidenglanz, DUN2M1800602XXK Ihre Vorteile Ohne sichtbare Schweißnähte Zwischen den Rohrblöcken Abstände zur Handtuchaufhängung Die Befestigung erfolgt an der hinteren Reihe der Rundrohre mittels Laschen Das beigepackte Befestigungsset entspricht der VDI 6036, Anforderungsklasse 2 Anforderungsklasse 3 auf Anfrage möglich Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen Ausrichtung horizontal und vertikal möglich Sichtteile des Zubehörs in Heizkörperfarbe Montagefertig in Karton verpackt und in Folie eingeschweißt Geprüft nach DIN EN 442 Die Bauausführung entspricht den ehemaligen BAGUV-Richtlinien Ausgezeichnet mit dem RAL-Gütezeichen Serienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglich Anschlüsse: 2 x G 1/2' Innengewinde nach unten, 2 x G 1/2' Innengewinde mittig nach unten Entlüftung: G 1/4' Innengewinde nach oben, links Nabenabstand: 50 mm Mittenanschluss oder von Baulänge abhängig Lackierung: Zweischichtlackierung gemäß DIN 55900, Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im Heizbetrieb ✓ Heizkörpermarke aus Plattling, Niederbayern, seit 1960 ✓ Entwickelt in Deutschland Klassische Badwärme mit Doppel-Power. Der doppellagige Aufbau bringt gegenüber einem Standard-Badheizkörper rund 65 % mehr Heizleistung. Perfekt für große Bäder oder für Niedertemperaturanwendungen, zum Beispiel mit einer Wärmepumpe. Kompaktheizkörper für Warmwasser-Betrieb. Befestigungs-Set beigepackt, entspricht den Anforderungsklassen I und II der Richtlinie VDI 6036 Anforderungsklasse III auf Anfrage möglich. Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen Alle sichtbaren Befestigungsteile in Heizkörperfarbe Kompaktheizkörper für Warmwasser-Betrieb. Doppellagig für hohen Wärmeleistungsbedarf, auch bei Niedertemperaturanwendungen. Anschluss an Kermi x-net Fußbodenheizung über Anschlussgarnitur x-link plus möglich50-mm-Mittenanschluss oder Anschlüsse nach unten, Nabenabstand baulängenabhängig. Elektro-Zusatzbetrieb möglich Heizstab bei Anschluss über Mittenanschluss nachrüstbar, bei seitlichem Anschluss nicht nachrüstbar. Feuerverzinkung oder Korrosionsschutzbeschichtung lieferbar. Stark in der Wärmeleistung, top im Preis. Klar, klassisch, doppellagig. Bis zu 65 % höhere Heizleistung gegenüber einem Standard-Badheizkörper. Auch für Niedertemperaturanwendungen (zum Beispiel Wärmepumpe) geeignet. Planungsfreundlich wahlweise mit seitlichen Anschlüssen oder Mittenanschluss. Anschluss an Kermi x-net Fußbodenheizung durch Anschlussgarnitur x-link plus möglich. Auch mit Elektro-Zusatzheizung. Duett-E für reinen Elektrobetrieb. Duett-D als schnelle rationelle Austauschlösung durch DIN-Nabenabstände Technische Daten Artikelnummer DUN2M1800602XXK EAN 4037486265957 Höhe 1796 mm Länge 634 mm Tiefe 74 mm Farbe Weiß RAL 9016 seidenglanz
