Kermi Duett - klassischer Badheizkörper mit doppelter Power! Der Badheizkörper Duett besteht nicht nur durch sein klassisches, zeitloses Design, sondern besondern durch seine doppelte Leistungsfähigkeit. Durch den doppellagigen Aufbau und dem günstigen Preis-Leistungs-Verhältnis ist dieser leistungsstarker Badheizkörper Ideal, wenn Sie den Wunsch nach optimaler Badwärme haben. Wichtige Infos: für Warmwasser-Betrieb Anschluss an x-net Fußbodenheizung über Anschlussgarnitur x-link plus möglich Anschlüsse 2x G 1/2 IG mittig nach unten Nabenabstand 50 mm zusätzlich seitlich 2x G 1/2 IG nach unten Nabenabstand baulängenabhängig Vorlauf links oder rechts möglich für Einrohr-Betrieb geeignet Entlüftung G 1/4 nach oben Betriebsdruck max. 6 bar Prüfdruck 7,8 bar Heißwasser bis 110 °C Elektro-Zusatzbetrieb möglich (max. Vorlauftemperatur 80 °C) bei mittigem Anschluss Elektro-Heizstab nachrüstbar bei seitlichem Anschluss Elektro-Heizstab nicht nachrüstbar, da sich durch das erforderliche T-Stück die Anschlussposition verändert
Kermi Badheizkörper, Handtuchheizkörper Duett, mit Mittenanschluss, 1492 x 634 mm (H x L), weiß (RAL 9016) Lieferumfang / je nach Auswahl: • Kermi Badheizkörper Duett, 1492 x 634 mm (H x L), weiß - Mit Mittenanschluss - Für Warmwasser-Betrieb • Kermi Befestigungs-Set - Bestehend aus: - 2x Wandkonsolen für Wandabstand 41 mm - 4x Schrauben 8x80 - 4x Dübel Durchmesser 10 - 4x Scheiben - 2x Schraubenabdeckungen - 4x Schallschutzclips - 4x Aushebesicherungen - Wandabstützung, einstellbar - Schraube 5,5 x 80 - Dübel Durchmesser 8 - Entlüftung Geeignet für Anforderungsklasse II. • Auswahl Anschlusszubehör: a.) Oventrop Heizkörperverschraubung Multiblock Eckform: - Multiblock T Eck, Thermostatanschluss links, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Eck für Multiblock T/TU/TQ, weiß b.) Oventrop Heizkörperverschraubung Multiblock Durchgangsform: - Multiblock T Durchgang, Thermostatanschluss links oder rechts, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Durchgang für Multiblock T/TU/TQ, weiß c.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Multiblock Eckform: - Multiblock T Eck, Thermostatanschluss links, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Eck für Multiblock T/TU/TQ, weiß - Thermostat Uni SH mit Flüssigfühler, M 30 x 1,5, weiß / Chrom d.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Multiblock Durchgangsform: - Multiblock T Durchgang, Thermostatanschluss links oder rechts, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Durchgang für Multiblock T/TU/TQ, weiß - Thermostat Uni SH mit Flüssigfühler, M 30 x 1,5, weiß / Chrom Erhältliche Kermi Heizkörper Typen / Stärken: • 74 mm Verfügbare Kermi Heizkörper Längen in mm: • 484 mm • 634 mm • 784 mm • 934 mm Erhältliche Kermi Heizkörper Bauhöhen (BH) in mm: • BH 1188 mm • BH 1492 mm • BH 1796 mm Allgemeine Produktbeschreibung Kermi Heizkörper Duett Der Kompaktheizkörper Duett kommt in klassischer Form und doppellagigem Aufbau der stetig steigenden Nachfrage nach leistungsstarker Badwärme zum günstigen Preis-Leistungs-Verhältnis voll entgegen. 2297 Watt maximale Normwärmeleistung bei der Baugröße 1800 x 900 mm entsprechen einer Mehrleistung von 65% gegenüber einem Standard-Badheizkörper. Damit ist der Duett auch für Niedertemperaturanwendungen (z. B. Wärmepumpe) geeignet. Mit einem breiten Baugrößenspektrum wird er allen gängigen Anforderungen gerecht. Duett ist mit seitlichen Anschlüssen und mit 50-mm-Mittenanschluss ausgerüstet, optimal für Planung und Montage. Und auch für Elektro-Zusatz- sowie als Duett-E für reinen Elektro-Betrieb lieferbar. Produktmerkmale • Klar, klassisch, doppellagig • 2297 Watt maximale Normwärmeleistung • Auch für Niedertemperaturanwendungen (z. B. Wärmepumpe) geeignet • Anschluss an Kermi x-net Fußbodenheizung durch Anschlussgarnitur x-link plus möglich • Mit seitlichen Anschlüssen und mit 50-mm-Mittenanschluss • Version mit Elektro-Zusatzheizung • Duett-E für reinen Elektrobetrieb Übersicht Elektro-Sets Die Elektro-Sets von Kermi bieten bei jeder Anwendungsproblematik die passende Lösung für perfekten Wärmekomfort. In der klassischen Anwendung eignen sich Elektrolösungen ideal als Zusatzheizung für die Nutzung in saisonalen Übergangszeiten ohne Inbetriebnahme der Zentralheizung oder zur Erwärmung von Handtüchern. Auch für den temporären, bedarfsgerechten Heizbetrieb, beispielsweise in Ferienwohnungen oder nur selten genutzten Bereichen, bieten sie die optimale Lösung. Speziell bei reinem Elektrobetrieb ist die flexible Positionierung der Heizkörper von Vorteil, wenn bei nachträglicher Installation eines Heizkörpers kein Anschluss an den Heizkreislauf vorhanden ist oder die Leistung des Wärmeerzeugers für den zusätzlichen Heizkörper nicht mehr ausreicht. Voraussetzung ist lediglich ein 230 V Netzanschluss. Elektro-Set FKS Die Variante FKS besteht aus einem elektronisch geregelten Heizstab inkl. Regler (Schutzart IPX4), der am Raumwärmer montiert wird. Länge des Kabels am Heizstab: ca. 1,2 m. Durch Umbau ist der Regler rechts oder links am Raumwärmer montierbar. Ausführung mit Stecker zum direkten Anschluss an einer Steckdose. • Stufenlose Temperaturregelung • Boostbetrieb (60 Minuten Volllast) • Frostschutzfunktion • Funktionsanzeige (Heizen, Aus, Booster) • Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion bei Inbetriebnahme möglich • Fenster-Auf-Erkennung Elektro-Set WKS Die Variante WKS besteht aus einem Wandauslass (Schutzart IPX4), einem elektronisch geregelten Heizstab und dem Regler Standard. Länge des Kabels am Heizstab: ca. 1,2 m. Der Regler Standard wird auf einer Unterputzdose montiert. Die Spannungsversorgung erfolgt in einer für den Regler vorgesehenen Unterputzdose. Leitungsverbindung zwischen Regler und Wandauslass durch bauseitige Verkabelung. Der Wandauslass wird auf einer Unterputzdose montiert. • Stufenlose Temperaturregelung • Boostbetrieb (60 Minuten Volllast) • Frostschutzfunktion • Funktionsanzeige (Heizen, Aus, Booster) • Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion möglich • Fenster-Auf-Erkennung Elektro-Set WFS Die Variante WFS besteht aus einem Wandauslass (Schutzart IPX4) inkl. Funkempfänger, einem elektronisch geregelten Heizstab und dem Regler Funk-Standard. Länge des Kabels am Heizstab: ca. 1,2 m. Der Wandauslass wird auf einer Unterputzdose montiert. Durch den Batteriebetrieb des Reglers ist dieser Aufputz frei im Raum platzierbar. • Stufenlose Temperaturregelung • Boostbetrieb (60 Minuten Volllast) • Frostschutzfunktion • Funktionsanzeige (Heizen, Aus, Booster) • Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion möglich • Fenster-Auf-Erkennung Elektro-Set WRX Die Variante WRX besteht aus einem Wandauslass (Schutzart IPX4) inkl. Funkempfänger, einem elektronisch geregelten Heizstab und dem Regler Funk-Comfort. Der Wandauslass wird auf einer Unterputzdose montiert. Durch den Batteriebetrieb des Reglers ist dieser Aufputz frei im Raum platzierbar. Der Funkregler ist mit einem Touchdisplay ausgerüstet, über welches verschiedene Funktionen programmiert und gesteuert werden können. • Raumtemperaturregelung auf Heiz- und Absenkniveau während programmierter Zeitintervalle - Programmierbares Zeitintervall 15 Minuten - 2 voreingestellte, 1 frei programmierbares Wochenprogramm (Raumtemperatur) • Raumtemperaturunabhängige, tagesindividuelle Handtuchwärmerfunktion während programmierter Zeitintervalle - Programmierbares Zeitintervall 15 Minuten - 1 voreingestelltes, 1 frei programmierbares • Boostbetrieb (einstellbar 30 - 120 Minuten) • Frostschutzfunktion • Funktionsanzeige (Raumtemperatur, Wochentag, Uhrzeit) • Betriebsmodus Anwesenheit • Betriebsmodus Abwesenheit • Fenster-Auf-Erkennung Produktvorteile Duett • Kompaktheizkörper für Warmwasser-Betrieb • Doppellagig für hohen Wärmeleistungsbedarf, auch bei Niedertemperaturanwendungen • Anschluss an Kermi x-net Fußbodenheizung über Anschlussgarnitur x-link plus möglich • 50-mm-Mittenanschluss oder Anschlüsse nach unten, Nabenabstand baulängenabhängig • Elektro-Zusatzbetrieb möglich, Heizstab bei Anschluss über Mittenanschluss nachrüstbar, bei seitlichem Anschluss nicht nachrüstbar • Feuerverzinkung oder Korrosionsschutzbeschichtung lieferbar Produktvorteile Duett-E • Heizkörper für reinen Elektrobetrieb • Doppellagig für hohen Wärmeleistungsbedarf • Feuerverzinkung oder Korrosionsschutzbeschichtung lieferbar Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.

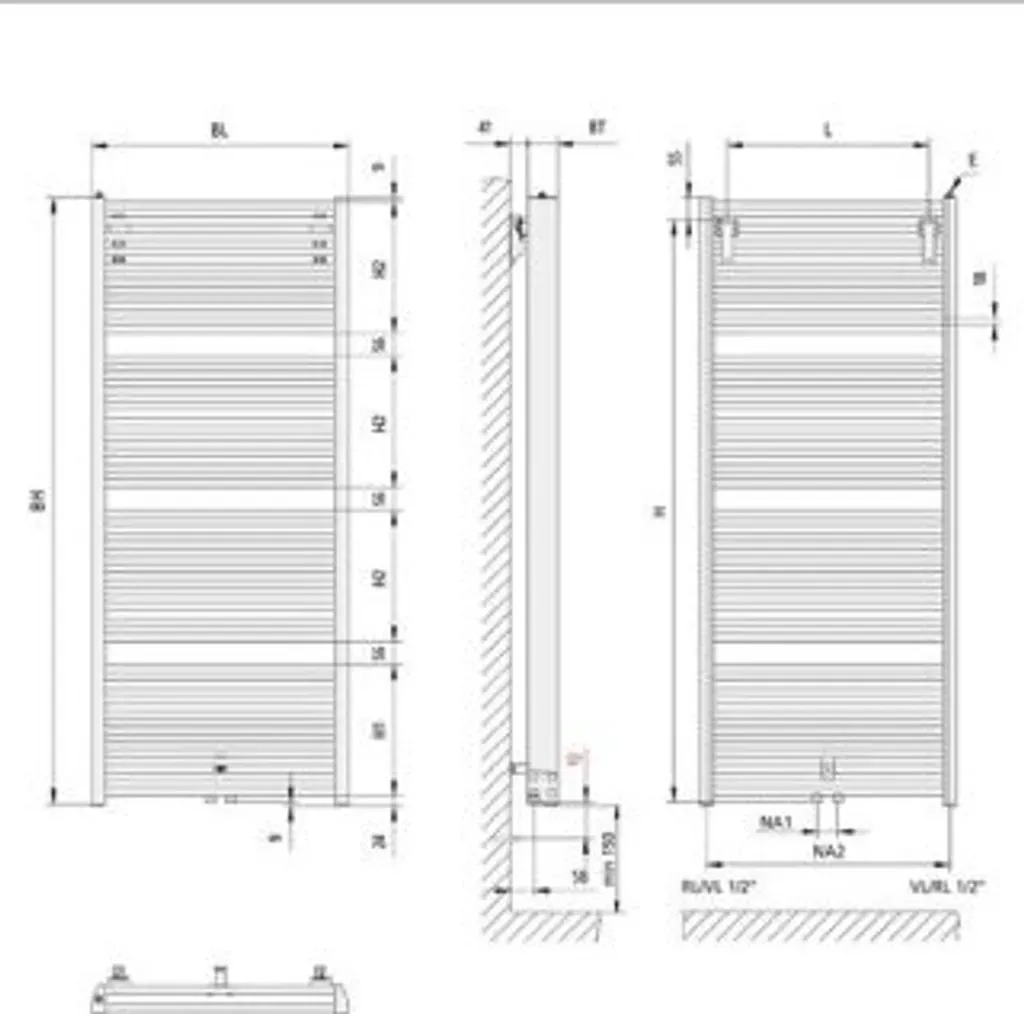

Designheizkörper mit waagrechten Rundrohren in doppelreihiger Ausführung Durchmesser 20 mm und senkrechten Sammelrohren 74 × 33 mm als Trapezformohne sichtbare Schweißnähtezwischen den Rohrblöcken Abstände zur Handtuchaufhängungdie Befestigung erfolgt an der hinteren Reihe der Rundrohre mittels Laschendas beigepackte Befestigungsset entspricht der VDI 6036, Anforderungsklasse 1 und 2, Anforderungsklasse 3 auf Anfrage möglichbauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfenAusrichtung horizontal und vertikal möglichSichtteile des Zubehörs in Heizkörperfarbegeprüft nach DIN EN 442die Bauausführung entspricht den ehemaligen BAGUV-Richtlinienausgezeichnet mit dem RAL-GütezeichenSerienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglichLackierung: Zweischichtlackierung gem. DIN 55900, Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im HeizbetriebTechnische Daten:Abmessungen H/T/L: 1492 × 74 × 634 mmAnschlüsse: 2 × G 1/2′′ Innengewinde nach unten, 2 × G 1/2′′ Innengewinde mittig nach untenEntlüftung: G 1/4′′ Innengewinde nach oben, linksNabenabstand: 50 mm Mittenanschluss oder von Baulänge abhängigBetriebsdruck: max. 6 barMedium: Heißwasser bis 110 °CZuordnung E-Patrone: 1500 WWärmeleistung:EN 442: 1332 W70/55/20: 1078 W55/45/20: 699 W70/55/24: 950 W55/45/24: 583 WLieferumfang:Heizkörper mit ZweischichtlackierungBefestigungssetSerie / Kollektion: Duett®Modell: DUN2MTyp: HeizkörperBetriebsdruck (max.): 6 barHeizkörperexponent: 1,2466empfohlener Heizstab: 1500 WWärmeleistung in Watt:75/65/20: 1332 W (EN 442)70/55/24: 950 W70/55/20: 1078 W55/45/24: 583 W55/45/20: 699 WAbmessungen:Breite: 634 mmHöhe: 1492 mmTiefe: 74 mmNicht im LieferumfangAnschlussarmatur nicht mit im Lieferumfang enthalten. Bitte separat bestellen.
