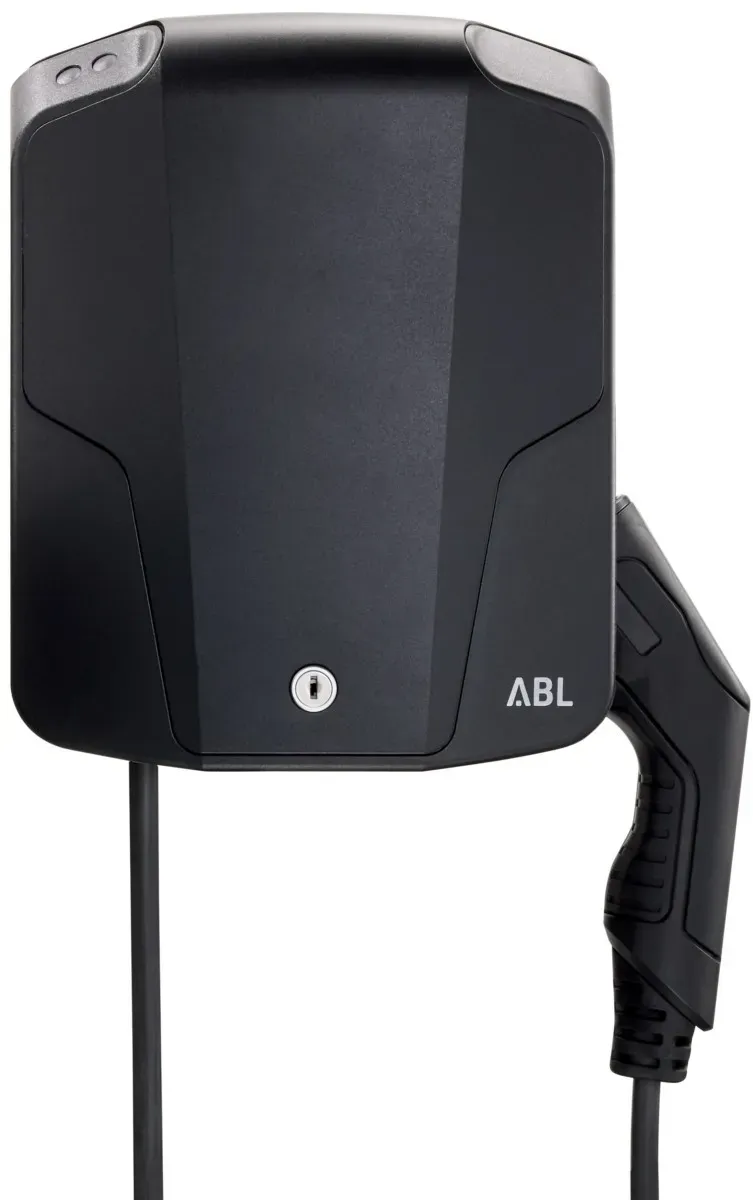

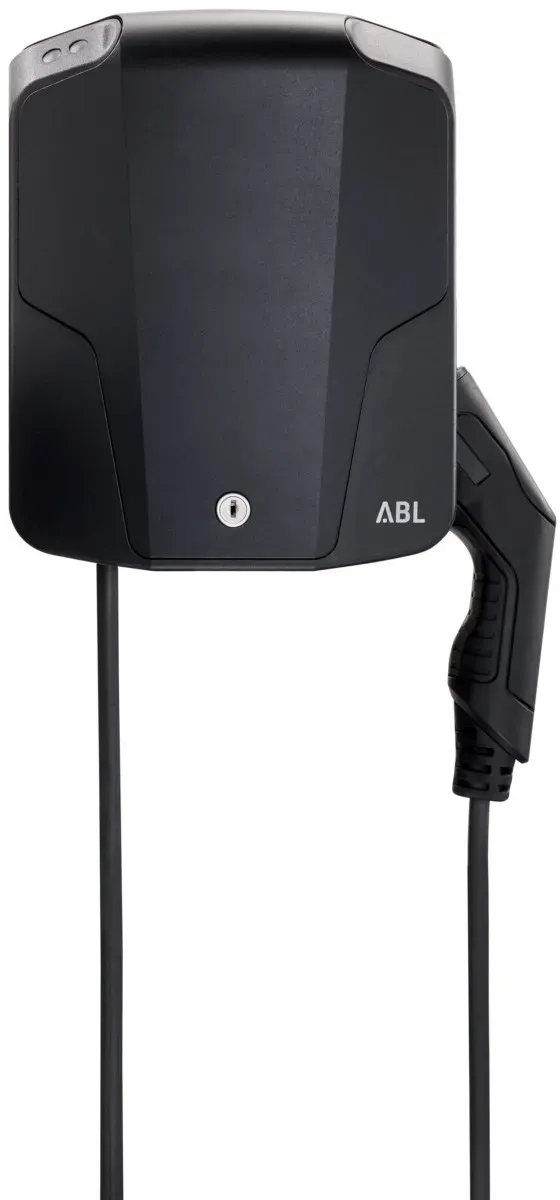

ABL eMH1 22 kW 2,5 m (1W2201) schwarz/silber

Post/DHL, GLS, DPD, Versand nach CH, Versand nach A

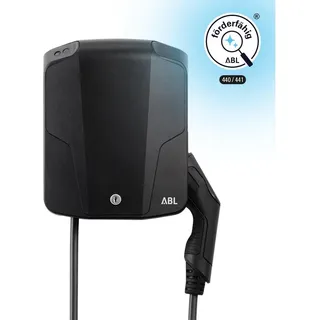

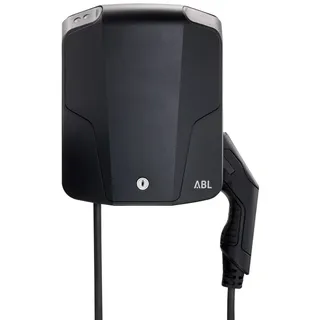

ABL eMH1 Wallbox 22 kW Die ABL eMH1 1W2201 ist eine kompakte und leistungsstarke Wallbox für das schnelle AC-Laden von Elektrofahrzeugen. Mit einer Nennanschlussleistung von 22 kW und einem dreiphasigen Anschluss eignet sie sich besonders für private Stellplätze, Garagen, Carports und kleinere gewerbliche Ladepunkte. Das fest angeschlossene 6,35 m lange Typ-2-Ladekabel bietet einen großen Aktionsradius beim Anschließen des Fahrzeugs. Dadurch lässt sich die Wallbox flexibel an unterschiedlichen Stellplatzsituationen einsetzen. Die Typ-2-Ladekupplung entspricht dem gängigen europäischen Ladestandard für Elektrofahrzeuge. Mit bis zu 22 kW Ladeleistung bei 32 A ermöglicht die ABL eMH1 ein besonders schnelles AC-Laden, sofern Fahrzeug und Elektroinstallation diese Ladeleistung unterstützen. Die Ladeleistung kann bei Bedarf entsprechend der vorhandenen elektrischen Infrastruktur angepasst werden. Ein wichtiger Vorteil der ABL eMH1 ist die bereits integrierte Schutztechnik. Die Wallbox verfügt über einen FI-Schalter Typ A sowie eine elektronische DC-Fehlerstromerkennung ab 6 mA . Dadurch können Gleichfehlerströme erkannt und entsprechende Schutzmaßnahmen eingeleitet werden. Zusätzlich überwacht die integrierte Schützkontakt-Verschweiß-Erkennung die Schaltkontakte und erhöht damit die Betriebssicherheit. Die Wallbox ist für die Wandmontage ausgelegt und benötigt dank ihrer kompakten Abmessungen nur wenig Platz. Das Kunststoffgehäuse ist für eine robuste Nutzung ausgelegt. Mit IP54 ist die Wallbox gegen Staub in schädigender Menge sowie gegen Spritzwasser geschützt. Die Schlagfestigkeit IK08 bietet zusätzlichen Schutz gegen mechanische Beanspruchung. Die Bedienung erfolgt besonders unkompliziert. Eine LED-Statusanzeige informiert über den aktuellen Betriebs- beziehungsweise Ladezustand und weist bei auftretenden Fehlern auf den entsprechenden Status hin. Die ABL eMH1 ist eine bewusst einfach gehaltene Wallbox ohne integrierte WLAN-, LAN- oder LTE-Kommunikation, App-Steuerung, RFID-Leser oder Display. Dadurch eignet sie sich besonders für Anwender, die eine zuverlässige und übersichtlich aufgebaute Ladestation ohne unnötige Smart-Home-Funktionen suchen. Die Wallbox unterstützt außerdem die Einbindung in geeignete dynamische Lastmanagement-Systeme . Damit kann die Ladeleistung bei entsprechender Systemauslegung an die aktuelle Belastung des Hausanschlusses angepasst werden. ALLGEMEINE TECHNISCHE DATEN • Hersteller: ABL • Produktserie: eMH1 • Modell: eMH1 • Artikelnummer: 1W2201 • Produkttyp: Wallbox / Ladestation für Elektrofahrzeuge • Ladeart: AC-Laden • Lademodus: Mode 3 • Anzahl Ladepunkte: 1 • Fahrzeuganschluss: Typ 2 • Anzahl Typ-2-Ladekupplungen: 1 • Ladekabel: fest angeschlossen • Kabellänge: 6,35 m • Montageart: Wandmontage • Gehäusematerial: Kunststoff • Schutzart: IP54 • Schlagfestigkeit: IK08 • Display: Nein • RFID-Kartenleser: Nein • NFC: Nein • App-Steuerung: Nein • WLAN: Nein • LAN: Nein • LTE: Nein • 5G: Nein • Energiezähler: Nein • Backend im Lieferumfang: Nein • Plug & Charge nach ISO 15118: Nein • Apple HomeKit: Nein • Google Assistant: Nein • Amazon Alexa: Nein • IFTTT: Nein ELEKTRISCHE DATEN • Anschluss Anlagenseite: 3-phasig • Eingangsspannung: 230–400 V • Frequenz: 50 Hz • Nennanschlussleistung: 22 kW • Maximale Leistung pro Ladepunkt: 22 kW • Maximaler Ladestrom: 32 A • Fahrzeuganschluss: Typ 2 • Ladekabel: 6,35 m • Anzahl FI-Schalter Typ A: 1 • DC-Fehlerstromerkennung: Ja • Schützkontakt-Verschweiß-Erkennung: Ja • Leistungsschutzschalter integriert: Nein • Hausanschlusskasten: Nein • Anschließbarer Leiterquerschnitt: 2,5–13 mm2 SICHERHEIT & SCHUTZFUNKTIONEN Die ABL eMH1 ist bereits mit wichtigen Schutzfunktionen für den sicheren Betrieb ausgestattet. • FI-Schalter Typ A integriert • Elektronische DC-Fehlerstromerkennung • DC-Fehlerstromerkennung ab 6 mA • Schützkontakt-Verschweiß-Erkennung • Interne Temperaturüberwachung • Schutzart IP54 • Schlagfestigkeit IK08 • Schutzklasse I • Überspannungskategorie III • Geeignet für die Wandmontage LADEKABEL & FAHRZEUGANSCHLUSS • 1 x fest angeschlossenes Typ-2-Ladekabel • Kabellänge: 6,35 m • Typ-2-Ladekupplung nach IEC 62196-2 • Maximale Ladeleistung: 22 kW • Maximale Ladeleistung: 32 A • Dreiphasiges AC-Laden • Geeignet für Elektrofahrzeuge mit Typ-2-Ladeanschluss • Ladekabel nicht dauerhaft an der Ladestation verriegelbar LASTMANAGEMENT & VERNETZUNG Die ABL eMH1 ist für eine einfache und zuverlässige Ladeinstallation ausgelegt. Eine integrierte Netzwerk- oder App-Kommunikation ist bei dieser Ausführung nicht vorhanden. • Vernetzbar als Master: Nein • Vernetzbar als Extender: Ja • WLAN: Nein • LAN: Nein • LTE: Nein • 5G: Nein • OCPP: Nein • Statisches Lastmanagement integriert: Nein • Geeignet für dynamisches Lastmanagement: Ja • App-Steuerung: Nein • Backend: Nein • RFID-Zugangskontrolle: Nein • NFC: Nein • Display: Nein MAẞE • Breite: 221 mm • Höhe: 272 mm • Tiefe: 116 mm • Abmessungen: 221 x 272 x 116 mm • Ladekabellänge: 6,35 m • Montageart: Wandmontage EINSATZBEREICHE • Privates Laden von Elektrofahrzeugen • Einfamilienhäuser • Garagen • Carports • Private Stellplätze • Firmenparkplätze • Mitarbeiterparkplätze • Kleine gewerbliche Ladepunkte • Ladeinfrastruktur ohne App- oder Netzwerkzwang • Einsatz in Verbindung mit dynamischem Lastmanagement VORTEILE AUF EINEN BLICK • 22 kW maximale Ladeleistung • 3-phasiger Anschluss • Fest angeschlossenes 6,35 m Typ-2-Ladekabel • Integrierter FI-Schalter Typ A • Elektronische DC-Fehlerstromerkennung • Schützkontakt-Verschweiß-Erkennung • Kompakte Bauform • IP54 für den geschützten Außenbereich • IK08 Schlagfestigkeit • Geeignet für dynamisches Lastmanagement • Einfache Bedienung ohne komplizierte App-Konfiguration • Bewährte ABL eMH1 Technik EXPERTENBEWERTUNG Unsere Experten empfehlen die ABL eMH1 1W2201 für Anwender, die eine kompakte und leistungsfähige 22-kW-Wallbox mit fest angeschlossenem Typ-2-Ladekabel suchen. Besonders praktisch sind das 6,35 m lange Ladekabel, der integrierte FI-Schalter Typ A sowie die elektronische DC-Fehlerstromerkennung, die eine sichere und übersichtliche Installation unterstützt. Wer auf WLAN, App-Steuerung und zusätzliche Kommunikationsfunktionen verzichten kann und stattdessen eine zuverlässige Wallbox für das tägliche Laden sucht, erhält mit der ABL eMH1 eine robuste Lösung mit IP54 und IK08.

Post/DHL, DPD

Die Wallbox eMH1 hat ein fest integriertes Ladekabel mit Typ-2-Ladekupplung. Mit ihren kompakten Abmessungen ist die Wallbox eMH1 die perfekte Lösung für eine effiziente Ladung des Fahrzeuges. Die Wallbox lässt sich intuitiv bedienen und ist auch für Einsteiger bestens geeignet. Durch die serienmäßige Ausstattung mit FI Typ A und DC-Fehlerstromerkennung ist die Wallbox für den Installateur immer anschlussfertig vorinstalliert. Die eMH1 bietet den höchsten Sicherheitsstandard und ist Made in Germany. Technische Informationen Marke Abl Eichrechtskonform false Funkstandard 5G false Leistung pro Ladepunkt 22 kW Anzahl der Ladekupplungen Typ 1 0 Anzahl der Ladekupplungen Typ 1 CCS 0 Anzahl der Ladekupplungen Typ 2 1 Anzahl der Ladekupplungen Typ 2 CCS 0 Anzahl der Ladesteckdosen Typ 2 0 Anzahl der Ladekupplungen GB AC 0 Anzahl der Ladekupplungen GB DC 0 Anzahl der Ladesteckdosen GB 0 Anzahl der Ladesteckdosen Typ 3 0 Anzahl der Ladekupplungen CHAdeMO 0 Anzahl der Haushaltssteckdosen 0 Mit Energiezähler false Mit Leitungsschutzschalter false LTE false Mit integriertem RFID-Kartenleser false Vernetzbar als Master false DC-Fehlerstromerkennung true Schützkontakt-Verschweiß-Erkennung true Mit Schlüsselschalter false Export der Ladehistorie false Plug and charge (ISO 15118) false Vernetzbar als Extender true NFC (Near Field Communication) false Länge des Ladekabels 6,35 m Ladekabel dauerhaft verriegelbar an der Ladestation false Vernetzbar über LAN false Mit MID-kompatiblem Energiezähler false Statisches Lastmanagement integriert false Geeignet für dynamisches Lastmanagement true Backend im Lieferumfang enthalten false Kompatibel mit Apple HomeKit false Kompatibel mit Google Assistant false Kompatibel mit Amazon Alexa false Bedienung und Konfiguration über App false Vernetzbar über WLAN false IFTTT-Unterstützung verfügbar false Tiefe 116 mm Montageart Wandmontage Höhe 272 mm Breite 221 mm Mit Display false Werkstoff des Gehäuses Kunststoff Eingangsspannung 230...400 V Nennanschlussleistung 22 kW Ausführung Anschluss Anlagenseite 3-phasig Anzahl der Ladepunkte 1 Mit Hausanschlusskasten (HAK) false Anzahl der FI-Schalter Typ A 1 Anzahl der FI-Schalter Typ B 0 Frequenz 50 Hz Schutzart (IP) IP54 Schlagfestigkeit IK08 Anschließbarer Leiterquerschnitt 2,5...13 mm2 Anzahl der CEE-Steckdosen 0 Serie eMH1 Produkttyp Ladestation E-Mobility

Post/DHL, UPS

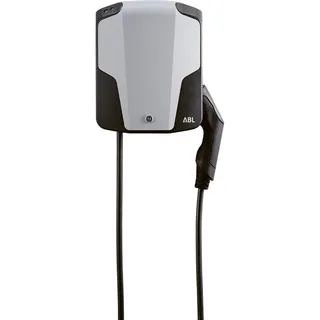

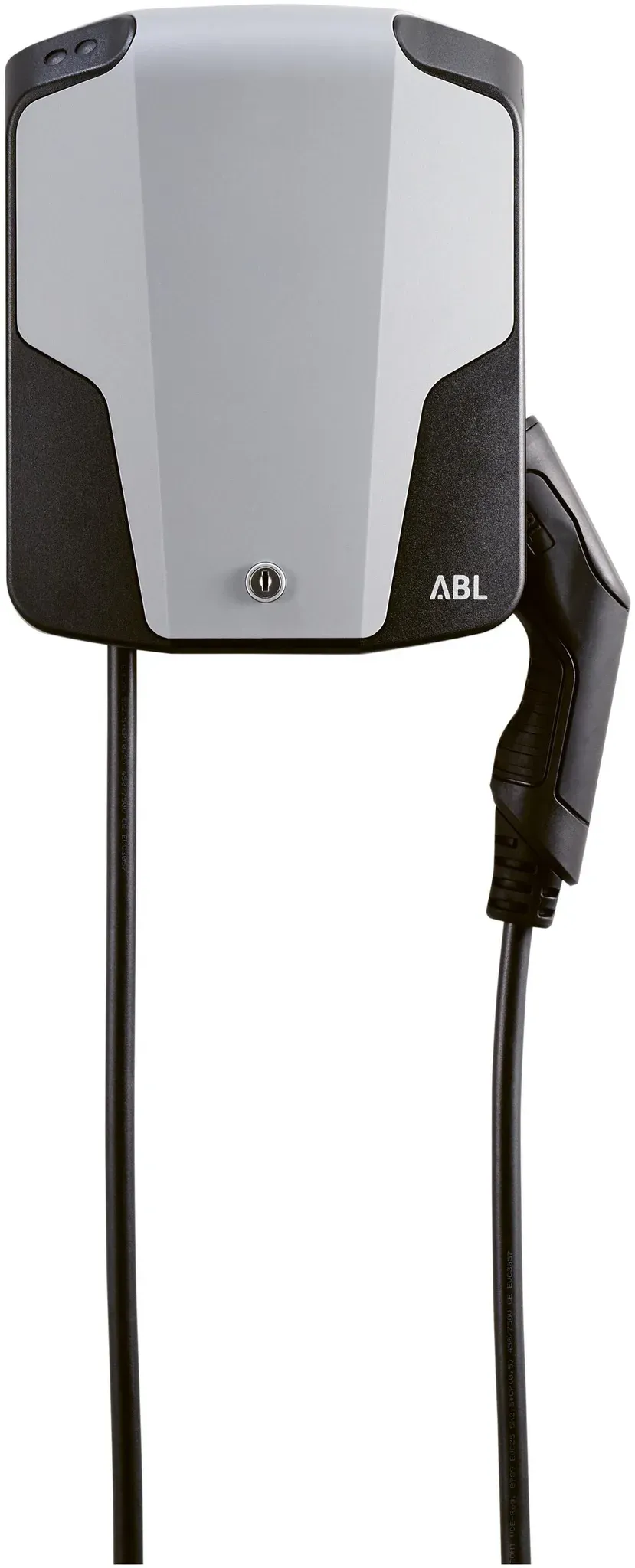

* Bis zu 22 kW Ladeleistung * Integriertes 6m Ladekabel * Hinweis: Das Design der ABL eMH1 wurde überarbeitet! Bitte beachten Sie, dass einige Wallboxen in der Übergangsphase noch mit einer grauen Blende ausgeliefert werden.

International, Post/DHL, DPD, Spedition

Wand-Ladestation zur Ladung von elektrischen Fahrzeugen nach IEC 61851-1 Mode 3 - 3-phasiger Anschluss an das lokale Stromnetz - Frontblende aus UV-beständigem ASA-Kunststoff - Personenschutz durch Welding Detection - zusätzlich integrierte DC-Fehlerstromerkennung - Verriegelung Blende, abschließbar durch integriertes Schloss Gedruckte Montageanleitung, zwei Schlüssel für die Blende, Montageset sowie Bohrschablone zur Montage im Lieferumfang enthalten. Anschlussfertig montiert und einzelstückgeprüft. Spezifikationen Netzanschluss: max. 5 × 6 mm2 Nennspannung: 230/400 V Nennstrom: 32 A Nennfrequenz: 50 Hz Vorsicherung 32 A (bauseits erforderlich), C-Charakteristik empfohlen Anschlusstechnik: Einzelnes Ladekabel mit Typ 2 Kupplung gem. IEC62196-2, ca. 6,35 m Ladeleistung: 22 kW RCCB FI-Schutzschalter: FI-Schutzschalter, Typ A, 30 mA DC-Fehlerstromerkennung: elektronisch, IΔn d.c. ≥ 6 mA Installationsschütz: 4-polig (Schaltung des Ladevorgangs) Welding Detection: Auslösung bei Verschweißung des Schützes Temperaturüberwachung: Gestuftes Absenken des Ladestroms bei Überhitzung Ladecontroller: EVCC2 Anzeige: LEDs für Betriebszustand, Fehler und RFID-Status Schnittstelle: RS485 Schutzart: IP54 Schutzklasse: I Überspannungskategorie: III Umgebungstemperatur: -30 bis 85°C (Lagerung), -30 bis 50°C (Betrieb) Luftfeuchte, relativ: 5 bis 95% (nicht kondensierend)

Andere

ABL eMH1 1W2201 Wallbox (22 kW, 6m Typ 2 Kabel, FI Typ A, DC Schutz)
