20510097 | ["SAT-ZF-VERTEILTECHNIK MULTISCHALTER"] | 85437090 Multischalter 5 auf 4, Durchgang-1 x 5-862 MHz u. 4 x 950-2150 MHz-kaskadierbar-F-Anschluesse-Kathrein Power Saving
Kathrein Multischalter Durchgang 5 auf 4Merkmale:• Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver• Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)• Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver• Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz• Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich• Preemphase zum Entzerren der Kabeldämpfung integriert• Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich• Terrestrischer Bereich: 5-862 MHz passiv• Hohe Entkopplung zwischen den Ausgängen• Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich).• Für die Innenmontage• Multischalter, Durchgang, zur Anlagenerweiterung um jeweils acht Anschlüsse• Es können bis zu acht EXR 2554/2558 kaskadiert werden• Kathrein-Power-Saving: Sobald kein Receiver mehr aktiv ist, erfolgt eine Signalisierung an den End-Multischalter über den Stamm „vertikal low", der dann die LNB-Spannungsversorgung abschaltet.Technische Daten:Teilnehmeranschlüsse: 4Eingänge: 1 x terr. | 4 x Sat-ZFFrequenzbereiche: 5-862 | 950-2150 MHzDurchgangsdämpfung: 3,5 | 1,0->2,5 dB Anschlussdämpfung: 18- > 20 | 5 -> 0 dBEntkopplung horiz./vert.: - | 25 dBEntkopplung Teilnehmer: 40 | 25 dBMax. Ausgangspegel: - | 109 dBμVSteuerung Eingang vert./horiz.: 12-14,5/16-19 VSteuerung Low-/High-Band: 0/22 kHzMax. Fernspeisestrom gesamt: 20 mAZulässige Umgebungstemperatur: -20 bis +55 °CAnschlüsse: F-ConnectorenAbmessungen (B x H x T): 112 x 148 x 43 mm

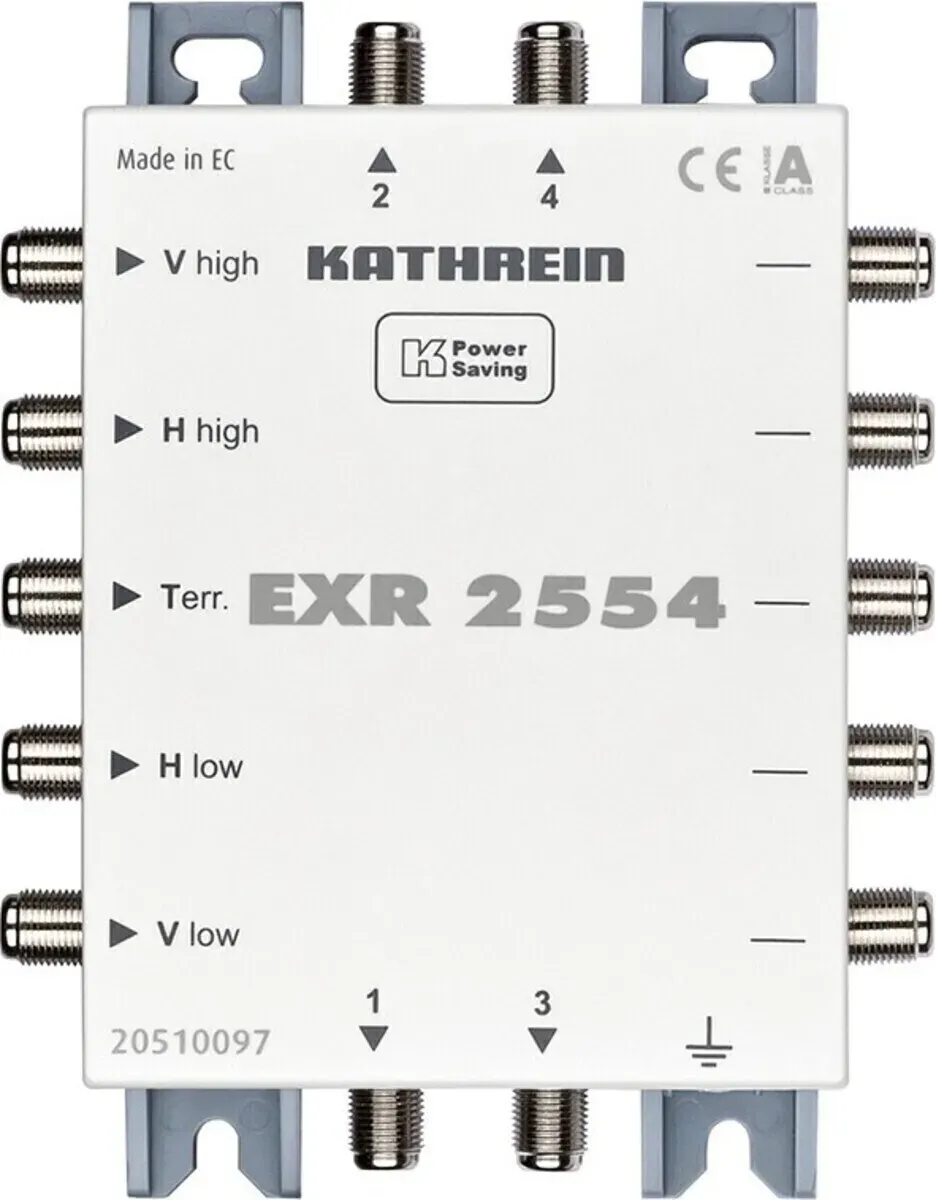

Erweitern Sie Ihre SAT-Anlage mühelos und intelligent! Der Kathrein EXR 2554 ist ein kaskadierfähiger Multischalter der Durchgangs-Serie, der bis zu vier Receiver mit Signalen von einem Satelliten versorgt. Er wurde speziell für die einfache und effiziente Anlagenerweiterung konzipiert, wobei bis zu acht Geräte in Reihe geschaltet werden können. Dank integriertem Verstärker im SAT-Bereich und Preemphase bietet er minimale Anschlussdämpfung und gleicht Kabelverluste aus. Die integrierte Kathrein-Power-Saving (KPS) Funktion sorgt zudem für maximale Energieeffizienz.
Der Kathrein EXR 2554 Multischalter ist eine hochentwickelte Lösung für die Verteilung von Satelliten- und terrestrischen Signalen. Mit der Fähigkeit, fünf Eingänge auf vier Ausgänge zu verteilen, ermöglicht dieser Multischalter eine flexible Erweiterung von Empfangsanlagen. Er ist kaskadierbar, was bedeutet, dass mehrere Geräte miteinander verbunden werden können, um die Anzahl der Anschlüsse zu erhöhen. Der EXR 2554 ist mit einem aktiven terrestrischen Eingang ausgestattet und benötigt kein externes Netzteil, was die Installation vereinfacht. Die integrierte Kathrein Power Saving-Technologie sorgt dafür, dass die LNB-Spannungsversorgung abgeschaltet wird, wenn keine Receiver aktiv sind, was den Energieverbrauch optimiert. Mit einer maximalen Stromaufnahme von 80 mA ist der Multischalter sowohl effizient als auch leistungsstark, ideal für den Einsatz in modernen Empfangsanlagen. - Kaskadierbar für bis zu acht Geräte - Aktiver terrestrischer Eingang - Energieeffiziente Kathrein Power Saving-Technologie - Maximale Stromaufnahme von 80 mA - Durchgangsdämpfung von 2,5 dB für Satellitensignale.
- Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver
- Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen)
- Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver
- Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22 kHz-Signalfrequenz
- Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
- Preemphase zum Entzerren der Kabeldämpfung integriert
- Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich
- Terrestrischer Bereich: 5-862 MHz passiv
- Hohe Entkopplung zwischen den Ausgängen
- Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich).
Kaskadierfähige Multischalter zur Verteilung von vier Sat-Ebenen und terrestrischer Signale auf viele Receiver. 5 Eingänge auf 4 Ausgänge kaskadierbar Je Receiver ist nur eine Niederführung notwendig (für Twin-Receiver zwei Niederführungen) Unabhängige Wahlmöglichkeit horizontal/vertikal, low/high von jedem Receiver Umschaltung erfolgt über das Koaxialkabel mit 14/18 V und 0/22-kHz-Signalfrequenz Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich Preemphase zum Entzerren der Kabeldämpfung integriert Empfang des terrestrischen Bereiches auch bei ausgeschaltetem Sat-Receiver möglich Terrestrischer Bereich: 5-862 MHz passiv Hohe Entkopplung zwischen den Ausgängen Fernspeisemöglichkeit über den Eingang horizontal low. Alle anderen Eingänge sind spannungsfrei (dadurch Betrieb mit UAS 585 möglich) Für die Innenmontage EXR 2554: Multischalter 5 auf 4, Durchgang, zur Anlagenerweiterung um jeweils vier Anschlüsse Es können bis zu acht EXR 2554/2558 kaskadiert werden Nicht benutzte Teilnehmerausgänge sind mit 75-Ω-Widerständen (z. B. EMK 03) abzuschließen. 47-862/4 x 950-2150 MHz F-Anschlüsse integriertes Netzteil: 18 V Anschlussdämpfung: SAT 5-0 dB/Terr. 15-17 dB Entkopplung: H/V 25 dB, Ausg/Ausg 25 dB Steuerung: V/H 11-14,5/16-19 V, Low/High 0/22 kHz
