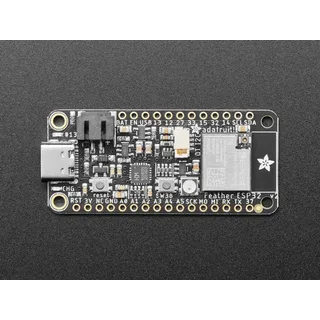

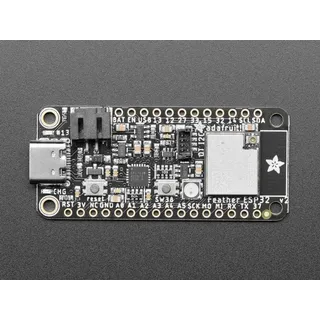

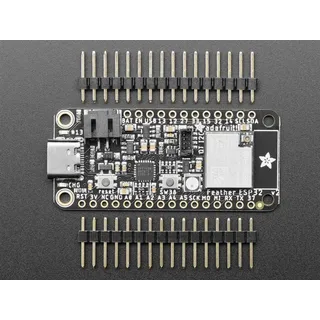

" Dieser Adafruit ESP32 Feather V2 mit w.FL-Antenne ist genau wie unser Feather ESP32 V2, aber anstelle einer PCB-Trace-Antenne gibt es einen w.FL-Anschluss zum Anschließen eines externen HF-Adapters oder einer Antenne. Perfekt für den Einsatz in Gehäusen oder wenn Sie einen Verstärkungsschub durch einen größeren Dipol wünschen. Schauen Sie sich die WLAN-Antenne mit w.FL/MHF3/IPEX3-Anschluss an, die wir führen, oder den RP-SMA-zu-w.FL/MHF3/IPEX3-Adapter, wenn Sie bereits eine RP-SMA-Antenne haben. Der V2 ist ein bedeutendes Redesign, genug, dass wir ihn als ein völlig neues Produkt betrachten. Es verfügt immer noch über den ESP32-Chip, hat aber viele Upgrades und Verbesserungen: Im Vergleich zum ursprünglichen Feather mit 4 MB Flash und ohne PSRAM hat die V2 8 MB Flash und 2 MB PSRAM Zusätzlicher Tastschalter für die Benutzertaste an Eingangspin 38 Zusätzliche NeoPixel Mini-RGB-LED mit steuerbarem Power-Pin Zusätzlicher STEMMA QT-Anschluss für Plug-and-Play-I2C-Verbindungen USB Typ C Anschluss statt Micro B Separate steuerbare 3,3-V-Stromversorgung für STEMMA QT, um einen extrem niedrigen Stromverbrauch zu ermöglichen, selbst wenn Sensoren angeschlossen sind Entwickelt für geringen Stromverbrauch: Verifiziert mit einem PPK, um 70 uA aus der Lipoly-Batterie im Tiefschlaf und 1,2 mA im Leichtschlaf zu ziehen. Das ESP32 Pico-Modul ist viel kleiner, was eine klare Kennzeichnung aller Breakout-Pads und zusätzlicher Befestigungslöcher ermöglicht! Upgrade des USB-zu-Seriell-Konverters von CP2104 (max. 2 Mbit/s) auf CP2102N, der 3 Mbit/s verarbeiten kann Um jedoch das PSRAM hinzuzufügen und das neue Pico-Modul zu verwenden, das klein genug war, um all die lustigen Extras zu ermöglichen, wurden einige der Breakout-Pads geändert, also hier ist, was Sie wissen müssen: Die Pin-Nummern für den I2C-Port (SDA, SCL), Hardware-UART (RX, TX) und SPI (SCK, MOSI, MISO) haben sich geändert. Wenn Ihr Code eine fest codierte Verwendung für diese Pins hat, sollten Sie sie entweder durch die neuen Nummern ersetzen oder den Code ändern, um die \"hübschen\" Namen wie SDA oder SCK zu verwenden. Bei der Auswahl des neuen Feather ESP32 V2-Boards im Espressif-Board-Supportpaket werden die richtigen Nummern ersetzt. Beachten Sie, dass sich die Namen an denselben Stellen befinden, wir haben nicht geändert, wo sich die I2C/UART/SPI-Pins auf dem Board befinden. nur mit welchen ESP32-Pin-Nummern sie im Modul verbunden sind. Der 'Eck'-Pin neben TX hat sich von Pin 21 auf 37 geändert. Dieser Pin wird in keinem FeatherWings verwendet, da er als 'Extra-Pin' betrachtet wird. Es wurde auch von einem GPIO auf nur Eingabe geändert Die übrigen nummerierten Pins und A0-A5-Pins haben keine geänderten Pin-Nummern. Das Modul am Ende dieser Feder enthält einen Dual-Core- ESP32 -Chip, 8 MB SPI-Flash , 2 MB PSRAM, abgestimmt auf 50 Ohm ' mit FL-Antennenanschluss und allen passiven Komponenten, die Sie benötigen, um die Vorteile dieses leistungsstarken neuen Prozessors voll auszuschöpfen. Der ESP32 unterstützt sowohl WLAN als auch Bluetooth Classic/LE. Das bedeutet, dass es perfekt für nahezu jedes drahtlose oder mit dem Internet verbundene Projekt geeignet ist. Da es Teil unseres Feder-Ökosystems ist, kannst du die Vorteile der über 50 Flügel nutzen, die wir entworfen haben, um alle möglichen coolen Accessoires hinzuzufügen. Außerdem ist die integrierte Batterieladung und -überwachung, die Sie vom ESP32 Feather kennen und lieben, auch in diesem Upgrade enthalten. Eigenschaften: ESP32 Dual-Core 240MHz Xtensa®-Prozessor – der klassische Dual-Core ESP32, den Sie kennen und lieben! Das Mini-Modul ist FCC/CE-zertifiziert und wird mit 8 MByte Flash und 2 MByte PSRAM geliefert - Sie können riesige Datenpuffer haben Energieoptionen – USB-Typ-C- oder Lipo-Akku Laden des eingebauten Akkus bei Stromversorgung über USB-C LiPoly-Batteriewächter mit zwei 200K-Widerstandsteilern Reset- und User (I38)-Tasten zum Zurücksetzen der Platine und als separater Eingang Hochgeschwindigkeits-Upload mit Auto-Reset und seriellem Debugging mit ultrazuverlässigem CP2102N-Chipsatz. STEMMA QT-Anschluss für I2C-Geräte mit umschaltbarer Stromversorgung, sodass Sie in den Energiesparmodus wechseln können. Lade-/Benutzer-LEDs + Status NeoPixel mit Pin-gesteuerter Stromversorgung für geringen Stromverbrauch Low-Power-freundlich! Im Tiefschlafmodus können wir bis zu 80 ~ 100 uA Strom aus der Lipoly-Verbindung ziehen. Der Ruhestrom stammt vom Leistungsregler, dem ESP32-Chip und dem Lipoly-Monitor. Schalten Sie das NeoPixel und die externe I2C-Stromversorgung für die niedrigste Ruhestromaufnahme aus. Funktioniert mit Arduino oder MicroPython Überarbeitungsverlauf: Ab 7. Juli 2022 – Dieses Board wird aufgrund von Teileknappheit möglicherweise mit einem anderen Regler als AP2112K geliefert. Der Regler kann mindestens 500mA liefern. Hier sind Spezifikationen von Espressif zum ESP32: 240-MHz-Dual-Core-Tensilica-LX6-Mikrocontroller mit 600 DMIPS Integrierter 520-KB-SRAM Integrierter 802.11b/g/n HT40 Wi-Fi-Transceiver, Basisband, Stack und LWIP Integriertes Dual-Mode-Bluetooth (klassisch und BLE) mit FL-Antennenanschluss Ultra-rauscharmer Analogverstärker Hallsensor 10x kapazitive TouchinterfAss 32-kHz-Quarzoszillator 3 x UARTs (nur zwei sind standardmäßig in der Feather Arduino IDE-Unterstützung konfiguriert, ein UART wird zum Booten/Debuggen verwendet) 3 x SPI (nur einer ist standardmäßig in der Feather Arduino IDE-Unterstützung konfiguriert) 2 x I2C (nur einer ist standardmäßig in der Feather Arduino IDE-Unterstützung konfiguriert) 12 x ADC-Eingangskanäle 2 x I2S-Audio 2 x D/A-Wandler PWM-/Timer-Ein-/Ausgang auf jedem GPIO-Pin verfügbar OpenOCD-Debug-Schnittstelle mit 32 kB TRAX-Puffer SDIO-Controller oder Peripheriegerät 50 MHz Unterstützung der SD-Kartenschnittstelle Technische Details Produktabmessungen: 52,0 mm x 22,8 mm x 7,2 mm / 2,0\" x 0,9\" x 0,3\" Produktgewicht: 6,0 g / 0,2 oz Hinweis: Der Antennenanschluss ist ein MHF3 / IPEX3 / w.FL ist kein üblicher u.FL-Anschluss. "
International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A
Artikelbeschreibung:

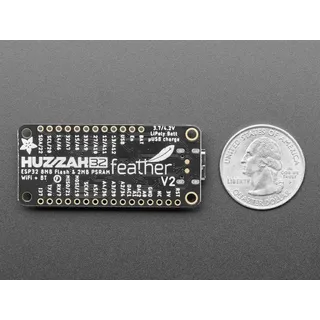

Adafruit ESP32 Feather V2 Das Adafruit ESP32 Feather V2 ist ein überarbeitetes Entwicklungsboard, das auf dem ESP32-Dual-Core-Mikrocontroller basiert und über eine w.FL-Antennenbuchse für externe Antennen verfügt. Es bietet sowohl WLAN- als auch Bluetooth-Funktionalität und ist für IoT- und drahtlose Projekte konzipiert. Das Board kombiniert ein kompaktes Design mit leistungsfähiger Hardware und unterstützt die Programmiersprachen Arduino und MicroPython. Im Vergleich zur ersten Version des ESP32 Feather wurde die V2-Version vollständig überarbeitet. Das Board verfügt über 8 MB Flash-Speicher und 2 MB PSRAM für größere Datenmengen. Zudem wurde ein zusätzlicher benutzerdefinierter Taster integriert, ebenso eine NeoPixel-RGB-LED mit steuerbarer Stromzufuhr sowie ein STEMMA-QT-Anschluss für I2C-Geräte mit abschaltbarer Stromversorgung. Die USB-Schnittstelle wurde auf USB-C umgestellt, und der USB-zu-Seriell-Wandler wurde auf den CP2102N-Chip aufgerüstet, der eine höhere Datenübertragungsrate von bis zu 3 MBit/s unterstützt. Der Energieverbrauch wurde optimiert, sodass das Board im Deep-Sleep-Modus etwa 70 μA und im Light-Sleep-Modus etwa 1,2 mA verbraucht. Der ESP32-Pico-Chip integriert einen Dual-Core-Tensilica-LX6-Prozessor mit 240 MHz Taktfrequenz, 520 KB SRAM und einer hohen Rechenleistung von 600 DMIPS. Er unterstützt WiFi nach IEEE 802.11 b/g/n HT40 und Bluetooth in den Modi Classic und Low Energy (BLE). Außerdem bietet das Modul verschiedene Schnittstellen, darunter UART, SPI, I2C, I2S, ADC, DAC und PWM. Der integrierte Hall-Sensor, 10 kapazitive Touch-Eingänge und ein OpenOCD-Debug-Interface erweitern die Funktionalität für Sensorik und Programmierung. Der neue Aufbau des Boards nutzt das kompaktere ESP32-Pico-Modul, wodurch zusätzliche Markierungen und Montagebohrungen möglich sind. Durch die w.FL-Antennenbuchse kann eine externe Antenne angeschlossen werden, was die Reichweite und Signalstärke erhöht. Die Verbindung nutzt einen MHF3-/IPEX3-/w.FL-Steckverbinder, der nicht mit herkömmlichen u.FL-Anschlüssen kompatibel ist. Die Stromversorgung erfolgt über USB-C oder eine Lithium-Polymer-Batterie, wobei ein integrierter Ladeschaltkreis für das Laden über USB sorgt. Ein zweigeteilter 200-kΩ-Widerstandsteiler dient zur Überwachung des Ladezustands der Batterie. Das Board enthält Reset- und Benutzertasten, LEDs für Lade- und Statusanzeigen sowie eine steuerbare NeoPixel-LED. Alle Feather-Wings und Erweiterungen aus dem Adafruit-Ökosystem sind weiterhin kompatibel. Das Modul ist vollständig montiert und getestet und kann direkt mit der Arduino-IDE oder der ESP32-IDF verwendet werden. Das Adafruit ESP32 Feather V2 ist ein kleines Computerboard mit WLAN und Bluetooth, das zur Steuerung, Überwachung oder Vernetzung von Geräten genutzt werden kann. Es ist für Bastelprojekte, IoT-Systeme, Sensornetzwerke und Automatisierungsanwendungen geeignet und lässt sich durch das Feather-Ökosystem einfach erweitern. Merkmale im Überblick ESP32 Dual-Core 240 MHz Tensilica LX6-Prozessor8 MB Flash-Speicher, 2 MB PSRAMw.FL-Antennenanschluss für externe RF-AntennenUnterstützt WLAN 802.11 b/g/n HT40 und Bluetooth Classic/LEUSB-C-Anschluss mit integriertem BatterieladerSTEMMA QT-Port für I2C-Geräte mit schaltbarer StromversorgungNeoPixel-RGB-LED mit steuerbarer StromzufuhrReset- und Benutzertaste (I38)Niedriger Stromverbrauch: ca. 70 μA im Deep-Sleep-ModusKompatibel mit Arduino und MicroPythonKompatibilität Arduino IDEMicroPythonAdafruit Feather WingsTechnische Daten Prozessor: ESP32 Dual-Core Tensilica LX6, 240 MHz, 600 DMIPSSpeicher: 520 KB SRAM, 8 MB Flash, 2 MB PSRAMKommunikation: WiFi 802.11 b/g/n HT40, Bluetooth Classic/LEAntennenanschluss: w.FL / MHF3 / IPEX3 (nicht kompatibel zu u.FL)USB-Schnittstelle: Typ-C, CP2102N USB-zu-Seriell-KonverterStromversorgung: USB-C oder LiPo-BatterieBatterieladung: integriert, bei USB-Stromversorgung aktivBatterieüberwachung: Zweifach-Widerstandsteiler mit 200 kΩStromverbrauch: 70 μA Deep Sleep, 1,2 mA Light S
