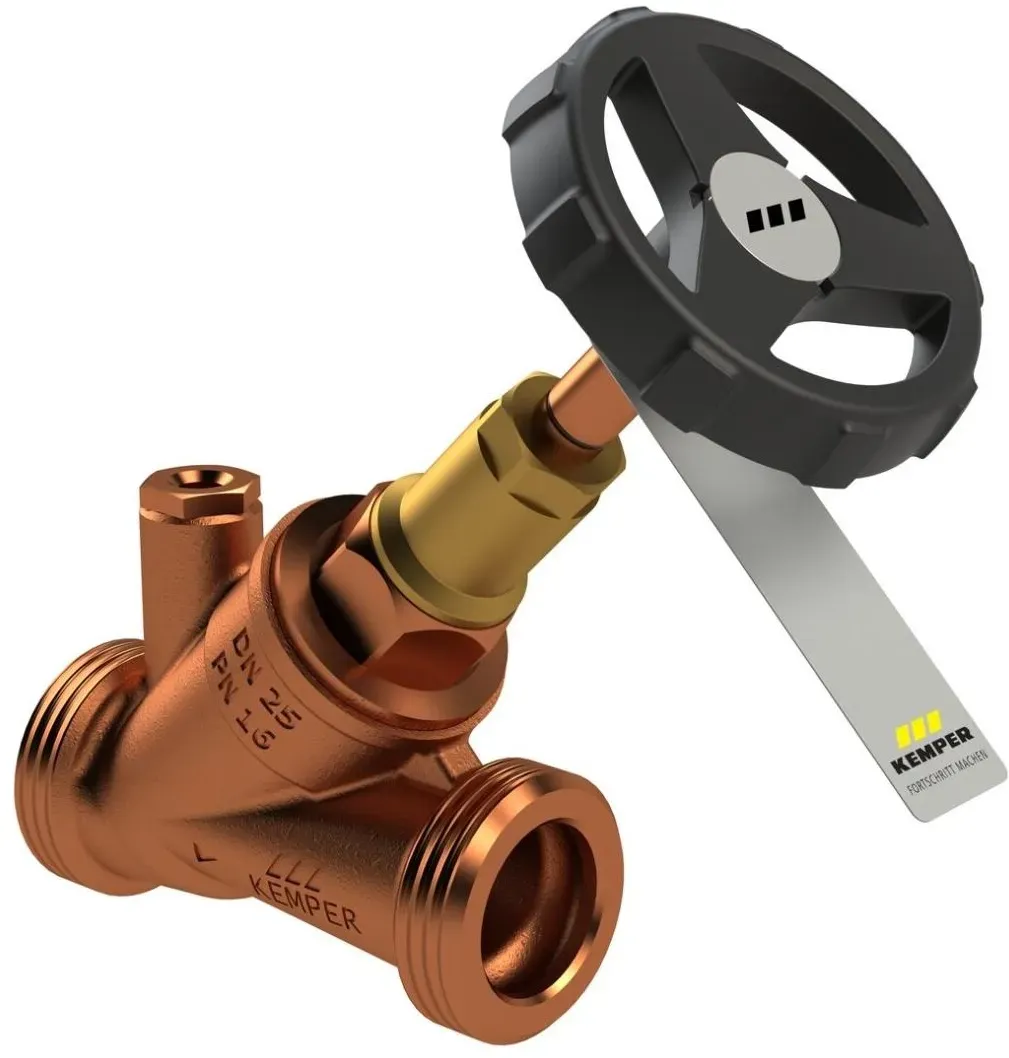

Kemper Weser Freistrom-Absperrventil Rot G 1/4" 1732G02000

Andere

Kemper WESER Freistrom-Absperrventil, mit Entleerstopfen, AG, Figur 173 2G, DN 20, 1732G02000 Technische Daten Hersteller: KEMPER Artikelnummer: 1732G02000 Figur: 173 2G EAN: 4062233173018 Produkt: WESER Freistrom-Absperrventil, mit Entleerstopfen, AG Nennweite: DN 20 DN: DN 20 Anschluss A1: G 1 Anschluss A2: G 1/4 Druckstufe: PN 16 max. Betriebstemperatur: 110 °C Zeta: 1,6 kvs: 12,5 m3/h Maß D1: 60 mm Maß H1: 105 mm Maß L1: 78,5 mm Gewicht: 0,50 kg Zulassungen: DVGW-Zulassung, ÖVGW-Zulassung, SVGW-Zulassung, WRAS-Zulassung, KIWA-Zulassung, VA-Zulassung Oberfläche: unbehandelt Anschluss 1: Außengewinde Gas zylindrisch (BSPP) Anschluss 2: Außengewinde Gas zylindrisch (BSPP) Werkstoffgüte: sonstige Werkstoff des Gehäuses: Bronze Dichtung: sonstige Bedienung: Handrad Geeignet für Flüssigkeiten: ja Druckstufe Artikel: PN 16 Spindel und/oder Handrad ansteigend: ja Freistrom: ja Druckstufe Flansch: PN 16 Nenninnendurchmesser: DN 20 Kopfstücktyp: geschraubt Nennbaugröße: DIN Material primäre Spindeldichtung: EPDM Anschluß Bedienung: sonstige Ausführung des Ventils: sonstige Ursprungsland: Deutschland Maße und Kennwerte aller Ausführungen Bestellnr. DN A1 A2 D1 (mm) H1 (mm) L1 (mm) Zeta kvs (m3/h) Gewicht (kg) 1732G01500 15 G 3/4 G 1/4 60 100 70 2,3 5,9 0,40 1732G02000 20 G 1 G 1/4 60 105 78,5 1,6 12,5 0,50 1732G02500 25 G 1 1/4 G 1/4 70 132 97 1,4 21,3 0,82 1732G03200 32 G 1 1/2 G 1/4 70 154 110 1,1 38,7 1,14 1732G04000 40 G 1 3/4 G 1/4 70 161 130 1,8 47,2 1,50 1732G05000 50 G 2 3/8 G 1/4 90 192 145 1,4 84,8 2,35 1732G06500 65 G 3 G 3/8 90 255 190 2,9 98 4,01 1732G08000 80 G 3 1/2 G 3/8 90 255 210 3,7 132 5,28 KEMPER – Armaturen und Systeme für sauberes Trinkwasser Die Gebr. Kemper GmbH + Co. KG aus Olpe im Sauerland stellt seit 1864 Armaturen für die Haustechnik her und ist bis heute in Familienhand. Im Geschäftsbereich Gebäudetechnik entstehen Absperr-, Sicherungs- und Regulierarmaturen, Mess- und Probenahmetechnik sowie komplette Systeme, mit denen sich die Hygiene in Trinkwasser-Installationen herstellen und dauerhaft sichern lässt – vom Einfamilienhaus bis zum Krankenhaus oder Hotel. Rotguss aus eigener Gießerei Ein großer Teil der KEMPER-Armaturen besteht aus Rotguss, der im eigenen Werk in Olpe gegossen wird. Der Werkstoff ist korrosionsbeständig, entzinkungsfrei und erfüllt die Anforderungen der Trinkwasserverordnung, für die Zukunft setzt KEMPER zunehmend auf bleifreie Legierungen. Weil Gießerei, Bearbeitung und Montage unter einem Dach liegen, kontrolliert der Hersteller die ganze Kette vom Rohteil bis zur fertigen Armatur. Trinkwasserhygiene als System Mit dem Hygienesystem KHS (Strömungsteiler, Hygienespülungen, Temperaturmessarmaturen und Systemsteuerungen), den Zirkulationsregulierventilen MULTI-THERM und ETA-THERM sowie dem ThermoSystem KTS mit Frischwasserstationen bietet KEMPER aufeinander abgestimmte Komponenten gegen Stagnation und Legionellen. Für die Planung stellt das Tochterunternehmen Dendrit Haustechnik-Software die passende Software bereit. Für Fachhandwerk und Planer KEMPER-Produkte werden über den Fachgroßhandel an Installateure, Fachplaner und Betreiber großer Objekte geliefert. Neben Deutschland ist das Unternehmen mit Vertriebsniederlassungen unter anderem in den Niederlanden, der Schweiz, Österreich, Tschechien, Dänemark und Großbritannien vertreten. Bei raleo erhalten Sie die Armaturen, das passende Zubehör und Original-Ersatzteile mit vollständigen technischen Daten und Herstellerunterlagen. Hersteller: KEMPER Artikelnummer: 1732G02000 Figur: 173 2G EAN: 4062233173018 Produkt: WESER Freistrom-Absperrventil, mit Entleerstopfen, AG Nennweite: DN 20 DN: DN 20 Anschluss A1: G 1 Anschluss A2: G 1/4 Druckstufe: PN 16 max. Betriebstemperatur: 110 °C Zeta: 1,6 kvs: 12,5 m3/h Maß D1: 60 mm Abbildung beispielhaft, Ausführung laut technischen Daten. Rotguss DVGW-Zulassung PN 16 / 110 °C DN 15–80 Freistrom-Absperrventil aus Rotguss bis DN 80 Kemper WESER Freistrom-Absperrventil, mit Entleerstopfen, AG Figur 173 2G KEMPER WESER Freistrom-Absperrventil Figur 173 2G – Rotguss, Außengewinde, mit Entleerstopfen, DN 15–80 Das KEMPER WESER Freistrom-Absperrventil Figur 173 2G sperrt Trinkwasserleitungen strömungsgünstig und totraumfrei ab. Mediumberührte Metallteile sind aus entzinkungsfreiem Rotguss, der Ventilsitz bis DN 50 aus verschleißfestem Edelstahl. Die selbstfettende EPDM-Spindelabdichtung lässt sich unter Druck austauschen, das Spindelgewinde liegt außerhalb des Mediums. Über den Entleerstopfen – G 1/4 bis DN 50, G 3/8 bei DN 65 und DN 80 – lassen sich Entleer-, Probenahmeventil oder eine Tauchhülse für Pt1000 oder Thermometer anschließen. Mit acht Nennweiten von DN 15 bis DN 80 deckt die Baureihe auch große Leitungen ab. Ausgelegt ist sie für PN 16 und bis 110 °C, der Hersteller gibt 10 Jahre Gewährleistung an. Die KEMPER Figur 173 2G gibt es in 8 Ausführungen, die sich in Nennweite unterscheiden. Dieser Artikel: DN 20. KEMPER WESER Freistrom-Absperrventil – Vorteile im Überblick Wartung unter Druck: Spindelabdichtung tauschbar, ohne die Leitung zu entleeren. Druckschlagsicher: Drehbar gelagerter Kegel, gegen Druckschläge gesichert. Edelstahlsitz: Verschleißfester Ventilsitz bis DN 50. Vielseitiger Entleerstopfen: Anschluss für Entleerung, Probenahme oder Temperaturmessung. Offenstellungsanzeige: Schaltzustand von außen erkennbar. Typische Einsatzbereiche Haupt-, Strang- und Stockwerksabsperrungen Großobjekte mit Leitungen bis DN 80 Trinkwasseranlagen mit Probenahme- oder Messstellen Neubau und Sanierung Ausstattung und Werkstoffe mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser 10 Jahre Gewährleistung wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar EPDM-Sitzdichtung Kegel drehbar gelagert, gegen Druckschläge gesichert Außengewinde für flachdichtende Verschraubungen mit Entleerstopfen mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse Spindelgewinde außerhalb des Mediums verschleißfester Ventilsitz aus Edelstahl bis DN 50 mit schwarzem Handrad totraumfrei Normen und Zulassungen DVGW-Zulassung ÖVGW-Zulassung SVGW-Zulassung WRAS-Zulassung KIWA-Zulassung VA-Zulassung nach UBA KTW BWGL nach UBA BWGL Metalle bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 DIN EN 1213 ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT KEMPER Figur 173 2G: alle Ausführungen im Vergleich Art.-Nr. Nennweite L1 (mm) kvs (m3/h) Gewicht (kg) 1732G01500 DN 15 70 5,9 0,40 1732G02000 DN 20 78,5 12,5 0,50 1732G02500 DN 25 97 21,3 0,82 1732G03200 DN 32 110 38,7 1,14 1732G04000 DN 40 130 47,2 1,50 1732G05000 DN 50 145 84,8 2,35 1732G06500 DN 65 190 98 4,01 1732G08000 DN 80 210 132 5,28 Passendes Zubehör von KEMPER KEMPER Temperaturfühler Pt1000, Figur T5100 140 00 KEMPER Probenahmeventil aus Rotguss, Figur 187 00 KEMPER Entleerventil aus Rotguss/Kunststoff, Figur J7109 173 00 KEMPER Dämmschale für Schrägsitzventile, Figur 471 10 KEMPER Lötverschraubung aus Rotguss, Figur 476 04 KEMPER Innengewinde-Verschraubung aus Rotguss, Figur 476 06 KEMPER Zeigerthermometer, Figur T5100 150 00 KEMPER Verlängerung für Entleerventile, Figur J6109 473 00 KEMPER Entleerventil mit Tauchhülse zur zusätzlichen Temperaturmessung, Figur J7109 150 00 KEMPER Innengewinde-Verschraubung aus Rotguss, mit Entleerung, Figur 476 07 Original-Ersatzteile KEMPER Handrad-Sett, Figur 999 00 KEMPER Sitzdichtung aus EPDM, Figur B9100 173 08 KEMPER WESER Absperr-Oberteil, Figur E0109 173 02 KEMPER Oberteildichtung aus EPDM, Figur C3100 173 07 KEMPER Spindelabdichtung als selbstfettende EPDM-Lippendichtung für Ventile, Figur C9100 173 03 KEMPER Handrad, Figur G0100 KEMPER Montagehülse zum Austausch der Spindelabdichtung, Figur M9100 173 00 KEMPER Verschlussstopfen, Figur J8101 173 00 Häufige Fragen zu KEMPER WESER Freistrom-Absperrventil Welche Entleerstopfen-Größe hat das Ventil? Bis DN 50 G 1/4, bei DN 65 und DN 80 G 3/8. Kann die Spindelabdichtung im Betrieb getauscht werden? Ja, sie ist unter Druck austauschbar, dafür gibt es die Montagehülse M9100 173 00. Welche Zulassungen hat das Ventil? DVGW, ÖVGW, SVGW, WRAS, KIWA und VA, Bewertung nach UBA KTW-BWGL und BWGL Metalle sowie DIN EN 1213.

Post/DHL

Das Kemper WESER Freistrom-Absperrventil RG mit Entleerstopfen G1/4 AG DN20 ist eine hochwertige Lösung für die Absperrung von Trinkwasserleitungen. Hergestellt aus entzinkungsfreiem Rotguss, bietet dieses Ventil eine hohe Beständigkeit gegen aggressive Wasserbedingungen. Es ist für einen Druck von PN 16 und Temperaturen bis zu 110 °C ausgelegt. Die innovative Konstruktion ermöglicht eine strömungsgünstige und totraumfreie Absperrung, was die Effizienz des Systems erhöht. Ein herausragendes Merkmal ist die wartungsfreie Spindelabdichtung, die unter Druck ausgetauscht werden kann, ohne die Leitung entleeren zu müssen. Der integrierte Entleerstopfen ermöglicht vielseitige Anwendungen, wie die Entleerung oder Probenahme, und ist mit verschiedenen Anschlussgrössen kompatibel. Mit einer Nennweite von DN 20 ist dieses Ventil ideal für mittlere Leitungen geeignet und bietet eine 10-jährige Gewährleistung, was die Langlebigkeit und Zuverlässigkeit des Produkts unterstreicht. - Wartung unter Druck möglich, Spindelabdichtung tauschbar - Druckschlagsicher durch drehbar gelagerten Kegel - Edelstahlsitz für hohe Verschleissfestigkeit bis DN 50 - Vielseitiger Entleerstopfen für verschiedene Anwendungen.
