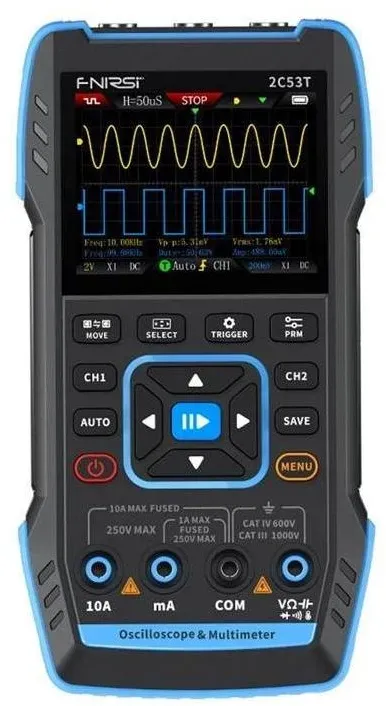

FNIRSI 2C53T is a multifunctional portable device that combines a digital oscilloscope, multimeter, and signal generator in one compact housing. The dual-channel 50 MHz oscilloscope with 250 MSa/s sampling rate ensures precise waveform analysis, while the built-in multimeter supports a wide range of electrical measurements up to 19999 counts. A 2.8-inch color display, advanced trigger modes, and a rugged ABS housing make the device suitable for workshop, laboratory, and field diagnostics. The integrated 50 kHz signal generator and rechargeable 3000 mAh battery further enhance its versatility for electronics testing and troubleshooting.
FNIRSI 2C53T tragbares 3-in-1-Oszilloskop-Multimeter-Signalgenerator Das FNIRSI 2C53T vereint die Funktionen eines 2×50 MHz/250 MSa/s Oszilloskops mit einem 8-Bit-ADC und einem 16 kpct Speicherpuffer pro Kanal (Pre/Post-Trigger), einem Multimeter bis zu 19999 und einem 50 kHz Signalgenerator. Die Eingangsimpedanz beträgt 1 MΩ ∥ 15 pF mit AC/DC/GND-Umschaltung. Das robuste ABS-Gehäuse mit Silikonauflagen, ein 2,8-Zoll-Bildschirm mit 320×240 px und ein 3000-mAh-Akku (bis zu 4 Stunden Betriebsdauer) garantieren Mobilität und kontinuierliche Messungen auch in rauen Umgebungen. Das Gerät ist CAT II 300 V-zertifiziert und verfügt über zwei Keramiksicherungen und eine Überspannungsschutzschaltung. Dank der Möglichkeit, Wellenformen zu speichern und die Firmware zu aktualisieren, haben Sie stets die Kontrolle über Ihre Ergebnisse und Zugriff auf die neuesten Funktionen. Farbbildschirm und Multimeter Das 2,8-Zoll-Display mit einer Auflösung von 320 × 240 px zeigt Wellenformen in Vollfarbe mit einer „Infinite Afterglow”-Funktion (fixiert die Signalspur auf dem Bildschirm, auch nachdem sie verblasst ist) an, sodass die Wellenformspur auf dem Bildschirm erhalten bleibt. Die Modi Y-T, Rolling und X-Y (sogenannte Lissajous-Figuren zur Analyse von Phasendifferenzen zwischen Signalen) erleichtern die Beobachtung von Phasenbeziehungen, und die hohe Helligkeit garantiert Lesbarkeit unter allen Bedingungen. Ein integriertes Multimeter mit einer Auflösung von bis zu 19999 ermöglicht die Messung von Gleich-/Wechselstrom, niedrigen und hohen Strömen, Widerstand, Kapazität, Dioden, Temperatur und Durchgang (Summer). Intelligente Schutzvorrichtungen schützen den Benutzer und das Gerät vor Überlastung. Fortschrittliche Hardware-Architektur Die professionelle Kombination aus ARM + FPGA + leistungsstarkem ADC, die in Desktop-Oszilloskopen verwendet wird, sorgt für eine schnelle Triggerung und eine originalgetreue Darstellung der Signale. Das Triggersystem bietet die Modi Edge (steigend/fallend), Pulsbreite, Video und Steigung mit einer Vor-Triggerung von bis zu 50 % und einer Nach-Triggerung von bis zu 50 %, sodass selbst kürzeste Anomalien ohne Detailverlust aufgezeichnet werden. Signalgenerator Der integrierte Funktionsgenerator bietet Spannungen bis zu ±400 V und Frequenzen bis zu 50 kHz sowie 13 Wellenformen (Sinus, Rechteck, Dreieck, Sägezahn, Rampe, Impuls, Rauschen usw.) mit einstellbarem Offset (Signalversatz relativ zu Null) und Amplitude in Schritten von 10 mV/div, sodass Filter, Verstärker und analoge Schaltungen ohne zusätzliche Hardware getestet werden können. Automatische Messkonfiguration Die AUTO-Funktion passt den Bereich und den Trigger mit einem einzigen Tastendruck an und ermöglicht so die sofortige Anzeige der Wellenform ohne zeitaufwändige Einrichtung. Die Unterstützung zusätzlicher Einzel- und Normalmodi optimiert die Arbeit für schnelle Feldmessungen. Mit einem Klick können Sie einen Screenshot der Wellenform im Speicher des Oszilloskops oder direkt über USB auf einem Computer speichern. So lassen sich die Ergebnisse einfach archivieren und in jeder Umgebung weiter analysieren. Isolierte Messkanäle Zwei völlig unabhängige CH1- und CH2-Eingänge mit 50 MHz Bandbreite eliminieren gegenseitige Interferenzen und verbessern die Messgenauigkeit. Die Abtastrate von 250 MSa/s gibt PWM-Impulse und Netzteilwelligkeiten mit maximaler Genauigkeit wieder. Robuste Konstruktion Das mit Silikon beschichtete Gehäuse aus ABS (Acrylnitril-Butadien-Styrol – ein hochfester Kunststoff) ist sturz- und stoßfest, und die vergoldeten Leiterbahnen der Leiterplatte (PCB) sind korrosionsbeständig. Der 3.000-mAh-Akku garantiert eine Betriebsdauer von bis zu 3 Stunden. Der ausklappbare Ständer ermöglicht die Positionierung des Geräts in jedem beliebigen Winkel, während ergonomische Tasten und ein USB-C-Anschluss für eine bequeme Handhabung und Aufladung sorgen. Im Lieferumfang enthalten: FNIRSI 2C53T tragbares 3-in-1-Oszilloskop10× Messsonden (2 Stück)Sonde mit KrokodilklemmenKabel für das MultimeterLadekabelTragetascheBedienungsanleitung Produktparameter Oszilloskop-Parameter Signalgenerator-Parameter Multimeter-Parameter
