Vaillant Gas-Kompaktgerät mit Brennwerttechnik ecoCOMPACT VSC 146/4-5 90 Lieferumfang / je nach Auswahl: • Vaillant ecoCOMPACT VSC 146/4-5 90, Gas-Brennwert-Kompaktgerät • Auswahl Vaillant Zubehör / Zubehörpakete: 2a) Vaillant Paket A: Anschlusskonsole Gas-Kompaktgeräte für flexiblen Anschluss (Sicherheitsgruppe bis 10 bar, Wartungshähne 3/4", Eck-Gashahn R/Rp 1/2, KFE-Hähne 1/2", Sicherheitsventil 3bar, Kleinteile und Anschlusskonsole, kürzbare Edelstahl-Wellrohre für alle Anschlüsse teilisoliert, (Gas-Wellrohr nicht kürzbar) Anschlusswinkel für externes TW-ADG) (Vaillant Art.Nr. 0020170496) Hinweis: Ablauftrichter bauseits 2b) Vaillant Paket B + C: Anschluss-Set Gas-Kompaktgeräte an bauseitige Verrohrung, (Wartungshähne 3/4", Eck-Gashahn R/Rp 1/2", KFE-Hahn 1/2", Sicherheitsventil 3bar, Anschluss eines internen TW-ADG möglich) (B), Sicherheitsgruppe für Kaltwasseranschluss und Netzüberdruck bis 10 bar für Speicher bis 200 l Inhalt (Absperrhahn, Sicherheitsventil 10 bar, integrierter Rückflussverhinderer, Ablauftrichter und Anschlussstück) (C) (Vaillant Art.Nr. 0020170491 und 0020042427) • Auswahl Vaillant Regelungen: • Vaillant Raumtemperaturregelung calorMATIC VRT 350 • Vaillant Raumtemperaturregelung sensoHOME VRT 380 • Vaillant witterungsgeführte Regelung multiMATIC VRC 700 • Vaillant Raumtemperaturregelung sensoHOME VRT 380f • Vaillant witterungsgeführte Regelung eRELAX • Auswahl Vaillant Abgaspakete: 4a) Vaillant senkrechte Luft-/Abgasführung durch Schrägdach (Ø 60/100 mm PP), schwarz oder rot bestehend aus: Paket mit senkrechter Dachdurchführung (Vaillant Art.Nr. Schwarz 20060570 oder Rot 20060571), Universalpfanne Schrägdach (25°-50°) mit Bleischürze (Vaillant Art.Nr. Schwarz 20064750 oder Rot 20064751) und Revisionsöffnung konzentrisch 60/100 mm, 0,25m, PP (Vaillant Art.Nr. 303918) 4b) Vaillant senkrechte Luft-/Abgasführung durch Flachdach (Ø 60/100 mm PP), schwarz oder rot bestehend aus: Paket mit senkrechter Dachdurchführung (Vaillant Art.Nr. Schwarz 20060570 oder Rot 20060571), Flachdachpfanne Alu (Vaillant Art.Nr. 9056) und Revisionsöffnung konzentrisch 60/100 mm, 0,25m, PP (Vaillant Art.Nr. 303918) 4c) Vaillant konzentrischer Anschluss (Ø 60/100 mm PP) an Abgasleitung DN 80 (starr) im Schacht / Schornstein bestehend aus: Paket mit Basis-Anschluss-Set, konzentrischer Anschluss an Abgasleitung im Schacht (Vaillant Art.Nr. 303920) bestehend aus Revisions-T-Stück 87° Ø 60/100 PP inkl. Funktionsverschluss für wahlweise raumluftab- oder unabhängigen Betrieb und Luftrohrschelle, Verlängerung 0,5 Meter, Luftrohrschelle, Übergangsbogen 87° Ø 60/80 PP, Wandrosette, Schachtabdeckung DN 80 PP (Vaillant Art.Nr. 303963) und, Abgasleitungs-Pack, DN 80 inkl. 7 Abstandshalter (Vaillant Art.Nr. 7,5 Meter 20063135 oder 10 Meter 20063136) • Anschlussgarantie - Mit 3 Jahren Anschlussgarantie gesamt 5 Jahre Schutz! Allgemeine Produktbeschreibung Vaillant Gas-Kompaktgerät ecoCOMPACT Ob größere Eigentumswohnung, Einfamilien- oder Mehrfamilienhaus - mit dem Gas-Brennwertgerät ecoCOMPACT treffen Sie immer eine gute Wahl. In dem kompakten Gerät ist ein Warmwasserspeicher mit 90, 150 oder 200 Litern Inhalt integriert, sodass Sie hohen Wärme- und Warmwasserkomfort genießen können. Je nach Leistungsgröße versorgt der ecoCOMPACT bis zu 500 m2 Wohnfläche. Mit seiner Effizienz, seinem geringen Platzbedarf und den flexiblen Aufstellmöglichkeiten eignet er sich ideal für die Modernisierung. Warmwasserkomfort nach Wunsch Je nach Wasserqualität vor Ort empfiehlt sich ein Schichtladespeicher oder Rohrschlangenspeicher - zudem können Sie zwischen drei verschiedenen Leistungsgrößen des Gas-Brennwertgerätes wählen. • Schichtladespeicher: Bei diesem besonders energiesparenden Speichertyp werden statt des gesamten Speicherinhaltes fortlaufend kleine Mengen Wasser erwärmt und schrittweise im Speicher bereitgehalten. Das macht ihn besonders effizient. Weil dies von oben nach unten geschieht, steht im oberen Speicherbereich sofort 60 °C warmes Wasser zur Verfügung. • Rohrschlangenspeicher: Dieser robuste, gegen Kalk unempfindliche Speicher ist speziell für Gebiete mit hoher Wasserhärte geeignet. Bei diesem Speichertyp wird das Wasser von unten nach oben erwärmt. So wenig Platz wie ein Kühlschrank Der ecoCOMPACT braucht trotz der Kombination von Gas-Brennwertgerät und Warmwasserspeicher lediglich 0,41 m2 Aufstellfläche - und damit nicht mehr Platz als ein Kühlschrank. Doppelter Spareffekt Kleine Abmessungen, aber eine große Leistung. Der ecoCOMPACT bringt alles mit, was man für eine effiziente und schnelle Warmwasserbereitung braucht. Dank der selbstoptimierenden Brennwerttechnik erreicht er einen hohen Normnutzungsgrad. Das heißt: Der ecoCOMPACT nutzt die den Brennstoff Gas besonders effizient, was die Energiekosten senkt. Und weil die Hocheffizienz-Pumpe ihre Leistung bei wenig Wärmebedarf automatisch drosselt, wird gleichzeitig auch der Stromverbrauch reduziert. Elegantes Design Schlanke Optik und moderner Look: Der ecoCOMPACT macht überall eine gute Figur - im Keller, im Dachgeschoss und selbst im Wohnbereich. Bedienung per Fingertipp Die Regelung des ecoCOMPACT ist dank unseres intuitiven Bedienkonzept ganz einfach. Sie möchten noch etwas mehr Komfort? Dann steuern Sie ihn doch bequem per App, vom Sofa aus oder von unterwegs. Alles, was Sie dazu benötigen, ist das Internetmodul sensoNET und den Systemregler multiMATIC 700 - und Ihre neue Heizung geht online. Besondere Merkmale • Normnutzungsgrad 98 % (Hs) / 109 % (Hi) • Modulation bis zu 1:5 • Multi-Sensorik-System und Komfortsicherungsprogramm • Aqua-Power-Plus für bis zu 20 % mehr Warmwasserleistung • Aqua-Kondens-System, Speicherladeregelung mit Brennwertnutzung • Warmwasser-Schichtladespeicher bis NL 7,3 • SplitMountingConcept zur leichten Einbringung in zwei Teilen • Kompakte Geräte-Abmessungen • Einsetzbar in der Mehrfachbelegung mit bis zu 10 Geräten Produktausstattung • Hocheffizienz-Pumpen für Heizung und Speicherladung • Wasserdrucksensor, Volumenstromsensor, Vorrangumschaltventil, Sicherheitsventil 1/2" und 15 Liter ADG • Integral-Kondensations-Wärmetauscher aus Edelstahl • Sekundärwärmetauscher aus Edelstahl • Integrierter WW-Schichtladespeicher (90, 150, 200 l) mit Magnesium Schutzanode • Speicherregelung integriert • DIA-System mit Klartextdisplay, beleuchtet • Kondensatsiphon mit Auslaufschlauch Anschlussgarantie: Ihre Therme hat eine 2-jährige Herstellergarantie. Damit unterstreicht der Hersteller seine hohe Produktqualität und Zuverlässigkeit. Aber was ist nach Ablauf der Herstellergarantie? Wir helfen Ihnen weiter. Viele unserer Kunden wollen bei einem Ausfall der Therme nicht alleine da stehen und die teilweise hohen Reparaturkosten nicht selbst tragen. Aus diesem Grund empfehlen wir Ihnen unsere spezielle Anschlussgarantie für Ihre Therme. Sie gilt im Anschluss an die 2-jährige Herstellergarantie und bietet Ihnen insgesamt 5 Jahre Schutz.

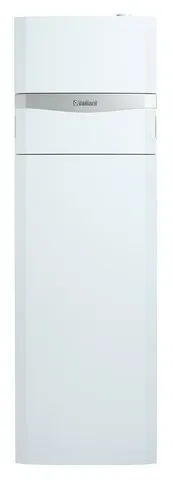

Das Vaillant ecoCOMPACT VSC 146/4-5 ist ein kompaktes Brennwertgerät, das für die effiziente Beheizung von Wohnräumen konzipiert ist. Es kombiniert Heiztechnik und Warmwasserbereitung in einem Gerät und eignet sich für den Einsatz in modernen Wohngebäuden.
Vaillant ecoCOMPACT Gas-Kompaktgerät 0010015596Kombinationsgerät für Heizung und WarmwasserHocheffizienz-Pumpen für Heizung und Speicherladungelektronischer Gas-Luft-VerbundMulti-Sensorik-Systemalle Komponenten/Zubehöre in einem GehäuseSplit Mounting Conceptbestehend aus integrierter WW-Schichtladespeicher (90 Liter)Edelstahl-Sekundär-WärmetauscherHocheffizienz Lade- und UmwälzpumpeVorrangumschaltventilDrucksensor15 Liter ADGIntegral-Kondensations Wärmetauscher aus EdelstahlSpeicherregelung integriertDIA-System mit beleuchtetem Symboldisplay und Einbaumöglichkeit eines witterungsgeführten Heizungsreglers calorMATIC VRC 700 Gasart ENennleistungsbereich: 40/30 °C3,4-15,2 kW60/40 °C3,3-14,7 kWSpeicherladeleistung 16,0 KWmax. Wärmebelast. Speicherl. 16,3 KWNormnutzungsgrad 98% (Hs)/109% (Hi)Modulationsbereich von 20 bis 100 %Vorlauftemperatur max. 85 °CElektroanschluss 230V/50Hz max. elektr. Leistungsaufnahme 70 WVor-/Rücklaufanschluss Rp 3/4Kalt- /Warmwasseranschluss Rp 3/4Gasanschluss Rp 3/4Luft-/Abgasanschluss 60/100 mmGewicht (leer) 106 kgSpeicher-Gesamtinhalt 90 lHöhe/Breite/Tiefe 1320/595/693 mmJahreszeitbedingte Raumheizungs-Energieeffizienzklasse A (Spektrum A++ bis G)Jahreszeitbedingte Warmwasserbereitungs-Energieeffizienzklasse A (Spektrum A bis G)Starkstromanschluss (3~/400V) erforderlich. Eventuell ist die Zustimmung des lokalen Netzbetreibers erforderlich. Montage nur durch qualifiziertes Fachpersonal.Achtung: Bei Gasgeräten Montage nur durch qualifiziertes FachpersonalAchtung: Das Gerät darf nur mit dem Original Abgaszubehör von Vaillant installiert werden!!
Vaillant ecoCOMPACT Gas-Kompaktgerät 0010015596Kombinationsgerät für Heizung und WarmwasserHocheffizienz-Pumpen für Heizung und Speicherladungelektronischer Gas-Luft-VerbundMulti-Sensorik-Systemalle Komponenten/Zubehöre in einem GehäuseSplit Mounting Conceptbestehend aus integrierter WW-Schichtladespeicher (90 Liter)Edelstahl-Sekundär-WärmetauscherHocheffizienz Lade- und UmwälzpumpeVorrangumschaltventilDrucksensor15 Liter ADGIntegral-Kondensations Wärmetauscher aus EdelstahlSpeicherregelung integriertDIA-System mit beleuchtetem Symboldisplay und Einbaumöglichkeit eines witterungsgeführten Heizungsreglers calorMATIC VRC 700 Gasart ENennleistungsbereich: 40/30 °C3,4-15,2 kW60/40 °C3,3-14,7 kWSpeicherladeleistung 16,0 KWmax. Wärmebelast. Speicherl. 16,3 KWNormnutzungsgrad 98% (Hs)/109% (Hi)Modulationsbereich von 20 bis 100 %Vorlauftemperatur max. 85 °CElektroanschluss 230V/50Hz max. elektr. Leistungsaufnahme 70 WVor-/Rücklaufanschluss Rp 3/4Kalt- /Warmwasseranschluss Rp 3/4Gasanschluss Rp 3/4Luft-/Abgasanschluss 60/100 mmGewicht (leer) 106 kgSpeicher-Gesamtinhalt 90 lHöhe/Breite/Tiefe 1320/595/693 mmJahreszeitbedingte Raumheizungs-Energieeffizienzklasse A (Spektrum A++ bis G)Jahreszeitbedingte Warmwasserbereitungs-Energieeffizienzklasse A (Spektrum A bis G)Starkstromanschluss (3~/400V) erforderlich. Eventuell ist die Zustimmung des lokalen Netzbetreibers erforderlich. Montage nur durch qualifiziertes Fachpersonal.Achtung: Bei Gasgeräten Montage nur durch qualifiziertes FachpersonalAchtung: Das Gerät darf nur mit dem Original Abgaszubehör von Vaillant installiert werden!!
Kombinationsgerät für Heizung und Warmwasser, Hocheffizienz-Pumpen für Heizung und Speicherladung, elektronischer Gas-Luft-Verbund, Multi-Sensorik-System, alle Komponenten/Zubehöre in einem Gehäuse, Split Mounting Concept, bestehend aus integrierter WW-Schichtladespeicher (90 Liter), Edelstahl-Sekundär-Wärmetauscher, Hocheffizienz Lade- und Umwälzpumpe, Vorrangumschaltventil, Drucksensor, 15 Liter ADG, Integral-Kondensations Wärmetauscher aus Edelstahl, Speicherregelung integriert, DIA-System mit beleuchtetem Symboldisplay und Einbaumöglichkeit eines witterungsgeführten Heizungsreglers calorMATIC VRC 700 Gasart E, Nennleistungsbereich: 40/30 °C, 3,4-15,2 kW, 60/40 °C, 3,3-14,7 kW, Speicherladeleistung 16,0 KW, max. Wärmebelast. Speicherl. 16,3 KW, Normnutzungsgrad 98% (Hs)/109% (Hi), Modulationsbereich von 20 bis 100 %, Vorlauftemperatur max. 85 °C, Elektroanschluss 230V/50Hz max. elektr. Leistungsaufnahme 70 W, Vor-/Rücklaufanschluss Rp 3/4, Kalt- /Warmwasseranschluss Rp 3/4, Gasanschluss Rp 3/4, Luft-/Abgasanschluss 60/100 mm, Gewicht (leer) 106 kg, Speicher-Gesamtinhalt 90 l, Leistungskennzahl NL 1,6, Höhe/Breite/Tiefe 1320/595/693 mm Flüssiggasumstellsatz für VSC/VCC/VSC S, VSC D/4-5 erhältlich Energieeffizienzlabel: A
