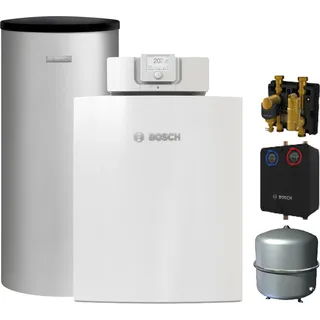

Bosch GC7F35 mit Gas-Brennwertkessel GC7000F 30, Warmwasserspeicher W 160-5 P1 A, HS25/6 MSL Lieferumfang: • Gas-Brennwertkessel Condens 7000 F • Witterungsgeführter Regler CW 400 • Nebengestellter Warmwasserspeicher W 160-5 P1 A • Speicher-Anschlussgruppe BCC33 • Anschlussverrohrung BCS 29 für Anbau Heizkreis-Set am Kessel • Kessel-Sicherheits-Set BSS 50kW S1 • Ausdehnungsgefäß-Anschluss-Set AAS • Ausdehnungsgefäß 35 l • Gashahn R 1/2" mit thermischer Absperrvorrichtung Durchgangsform • Pakete für 1 ungemischten Heizkreis enthalten: - Heizkreisset HS25/6 MSL BO Allgemeine Produktbeschreibung Bosch Gas-Brennwertkessel Condens GC7000F Der Bosch Condens 7000 F ist ein bodenstehender Gas-Brennwertkessel für den Einsatz in Ein- und Mehrfamilienhäusern. Laut Datenblatt ist er besonders zur Modernisierung alter atmosphärischer Gas-Heizkessel geeignet und sorgt durch Brennwerttechnik für eine hohe Brennstoffausnutzung, geringere Umweltbelastung und eine vorbildliche Wirtschaftlichkeit. Die Baureihe erreicht eine jahreszeitbedingte Raumheizungs-Energieeffizienz von 93 % und ist der Effizienzklasse A im Spektrum A+++ → D zugeordnet. Einsatzbereich Der Condens 7000 F ist sowohl für Neubau als auch für Modernisierung ausgelegt. Er wird in geschlossenen Heizungsanlagen nach DIN EN 12828 betrieben; offene Anlagen sind gemäß dieser Norm umzurüsten. Der Betrieb kann raumluftabhängig oder raumluftunabhängig erfolgen. Für Fußbodenheizungen mit nicht sauerstoffdichtem Kunststoffrohr nach DIN 4726 ist zwischen Heizkessel und Fußbodenheizung ein Wärmetauscher vorzusehen. Brennstoffe und Gasarten Als Brennstoff sind Erdgas E (G20, einschließlich Erdgas H) und Erdgas LL (G25, einschließlich Erdgas L) vorgesehen. Die Umstellung zwischen G20 und G25 ist ohne Umstellset möglich. Für den Betrieb mit Flüssiggas 3P (G31) ist ein Gasartumbau-Set zwingend erforderlich. Die Auslieferung erfolgt ab Werk vorjustiert auf Erdgas E/H, die Anpassung auf andere Gasarten erfolgt gemäß den im Datenblatt aufgeführten Gasartumbau-Sets. Wärmetauscher und Brennertechnik Herzstück des Kessels ist ein Brennwert-Wärmetauscher aus hochwertigem Aluminium‐Silizium‐Guss. Laut Datenblatt verbindet er niedriges Gewicht mit geringem hydraulischem Widerstand und ermöglicht dadurch eine einfache hydraulische Einbindung, ohne dass eine Mindest-Heizwassermenge erforderlich ist. Der Kessel arbeitet mit einem vollautomatischen, modulierenden Gas‐Vormischbrenner. Die Betriebsweise ist gleitend und dem Wärmebedarf angepasst, mit einem Modulationsbereich von 20 bis 100 %. Dadurch kann der Kessel seinen Betrieb kontinuierlich an den aktuellen Wärmebedarf anpassen. Regelung und Bedienkomfort Zur Ausstattung gehört ein außentemperaturgeführter Systemregler CW 400 mit integrierter Kesselsteuerung. Dieser verfügt laut Datenblatt über ein großes grafisches Display mit Info‐Texten, Touchscreen-/Klartext-Bedienung und ein umfangreiches Diagnose-Menü.Das unterstützt eine einfache Bedienung, erleichtert die Inbetriebnahme und ermöglicht eine schnelle Diagnose durch den Fachhandwerker. In anderen Abschnitten des Katalogs wird darauf hingewiesen, dass bei bestimmten 7000‐F‐Varianten das Regelsystem separat zu planen ist; beim hier beschriebenen Condens 7000 F ist der CW 400 als Ausstattung genannt. Abmessungen, Aufstellung und Schall Der Condens 7000 F zeichnet sich laut Datenblatt durch kompakte Abmessungen und ein geringes Gewicht aus. Die Geräte besitzen eine einheitliche Bauhöhe und Breite, mit einer Tiefe, die je nach Leistungsbereich variiert. Das Nettogewicht bleibt im beschriebenen Bereich vergleichsweise niedrig. Für den Aufstellraum sind Mindestabstände einzuhalten; in der Tabelle werden zum Beispiel Wandabstände nach vorne und seitlich angegeben, um Montage und Wartung zu ermöglichen. Die Schallleistungspegel in Innenräumen liegen – je nach Ausführung – im Bereich mittlerer dB(A)-Werte, die im Datenblatt explizit ausgewiesen sind. Wasserqualität und Systemvorgaben Bei der Füllwasserqualität werden im Datenblatt grundsätzlich keine besonderen Anforderungen gestellt. Eine Ausnahme besteht bei Anlagen mit einem spezifischen Wasserinhalt von mehr als 50 l/kW; hier ist eine Wasseraufbereitung erforderlich. Die Detailvorgaben sind der Montageanleitung zu entnehmen. In Heizsystemen mit nicht sauerstoffdichten Fußbodenheizungsrohren nach DIN 4726 wird ein Wärmetauscher zwischen Kessel und Fußbodenheizkreis gefordert, um Sauerstoffeintrag in den Kesselkreislauf zu vermeiden. Außerdem wird darauf hingewiesen, dass der zur Verfügung stehende Förderdruck des Gebläses für die Abgasberechnung je nach Leistungsgröße variiert und beim Abgasbeiheft zu berücksichtigen ist. Sicherheitstechnik Der Condens 7000 F ist werkseitig mit einem Minimaldruckwächter ausgerüstet. Eine Kesselsicherheitsgruppe mit Sicherheitsventil, Manometer und Entlüfter ist als Zubehör verfügbar. In den Zubehörtabellen sind darüber hinaus verschiedene sicherheits- und betriebsrelevante Komponenten aufgeführt, zum Beispiel Gas-Kugelhähne mit thermisch auslösender Absperreinrichtung (TAS), Gasfilter, Schmutzfänger, Schlammabscheider, Sicherheits-Sets und Anschlusssets für Ausdehnungsgefäße. Diese Komponenten sind auf die Baureihe abgestimmt und können entsprechend der Anlagenkonfiguration eingesetzt werden. Speicher- und Systemkombinationen Für die zentrale Warmwasserbereitung werden im Datenblatt empfohlene, untergestellte Warmwasserspeicher der Reihe WST‐2 HRC sowie nebenstehende Speicher mit unterschiedlichen Speichervolumina aufgeführt. Die untergestellten Speicher besitzen einen druckfesten, emaillierten Stahlbehälter mit Heizschlange, PU‐Hartschaum-Wärmedämmung, Schutzanode und Prüföffnung und sind explizit als passend zu Condens 7000 F ausgewiesen. Speicherfühler (z. B. SF 4), Speicher-Anschlussgruppen (z. B. BCC33/BCC32) mit Hocheffizienzladepumpe und passende Aufstellbleche ermöglichen eine abgestimmte Kombination von Kessel und Speicher. Im Datenblatt sind darüber hinaus Kombinationsmöglichkeiten mit verschiedenen Speichergrößen tabellarisch dargestellt. • Bodenstehender Gas-Brennwertkessel für Ein- und Mehrfamilienhäuser, besonders für Modernisierung geeignet. • Hohe Effizienz: 93 % jahreszeitbedingte Raumheizungs-Energieeffizienz, Klasse A. • Einsatz in geschlossenen Heizungsanlagen nach DIN EN 12828, raumluftabhängiger oder -unabhängiger Betrieb möglich. • Betrieb mit Erdgas E/H und LL/L, Umstellung G20/G25 ohne Umstell-Set; Flüssiggasbetrieb mit Gasartumbau-Set möglich. • Brennwert-Wärmetauscher aus Aluminium-Silizium-Guss, geringes Gewicht und niedriger hydraulischer Widerstand. • Keine Mindest-Heizwassermenge erforderlich, einfache Einbindung in bestehende Heizsysteme. • Modulierender Gas-Vormischbrenner mit gleitender, bedarfsabhängiger Betriebsweise (20–100 %). • Außentemperaturgeführter Systemregler CW 400 mit integriertem Kesselregler und grafischem Display. • Kompakte Bauform und vergleichsweise geringes Gewicht für leichten Transport und Einbau. • Schallleistungspegel im moderaten Bereich laut Datenblatt. • Keine besonderen Anforderungen an das Heizwasser, außer bei sehr großen Anlagen (> 50 l/kW). • Wärmetauscher erforderlich bei nicht sauerstoffdichten Fußbodenheizungsrohren nach DIN 4726. • Werkseitig integrierter Minimaldruckwächter; Kesselsicherheitsgruppe als Zubehör erhältlich. • Abgestimmte Warmwasserspeicher und Speicher-Anschlussgruppen für zentrale Warmwasserbereitung verfügbar.
Allgemeine Beschreibung BOSCH Gas-Brennwertpaket Bopa GC7F35, bestehend aus dem Condens GC7000 F 30, ist ein leistungsstarker Gas-Brennwertkessel mit einer Heizleistung von 30 kW. Das Paket enthält alle notwendigen Komponenten für die Installation und den Betrieb, einschließlich eines Systemspeichers und diverser Zubehörteile. Technische daten Gesamtgewicht inkl. Verpackung: 191,348 kg Abmessungen Kessel: 965 x 600 x 795 mm Abmessungen Systemspeicher: 1320 x 600 mm Speichervolumen: 160 L Jahreszeitbedingte Raumheizungs-Energieeffizienz: 97 % Kompatibilität und Zubehör BOSCH Zubehör Warmwasserspeicher SF4Set, inkl. Speicherfühler und Befestigungsset (Bestell-Nr.: 7735502289) BOSCH Zubehör Warmwasserspeicher BCC 32, Kessel-Speicher-Verbindungsleitungen (Bestell-Nr.: 7736602294) BOSCH Installationszubehör BCS 29, Anschluss-Set für GC7000F/GC8000iF 15-40 kW (Bestell-Nr.: 7736602296) BOSCH Installationszubehör HS 25/6 MSL, Heizkreisset mit Abscheidern (Bestell-Nr.: 7736604097) BOSCH Kessel-Sicherheits-Set BSS 50kW S1 für GC7000F, GC8000iF, GC8800iF 15-50 kW (Bestell-Nr.: 8732965860) BOSCH Installationszubehör MAG 35, Membran-Ausdehnungsgefäß 35 Liter (Bestell-Nr.: 7738325446) BOSCH Zubehör Warmwasserspeicher AAS, Anschluss-Set externes Ausdehnungsgefäß (Bestell-Nr.: 8718582096) BOSCH Installationszubehör Nr. 440/13, Gashahn R 1/2 mit TAE (Bestell-Nr.: 7738112222) Installation Die Installation des BOSCH Gas-Brennwertpakets erfordert die Verwendung des mitgelieferten Installationszubehörs und sollte von einem Fachmann durchgeführt werden, um eine optimale Funktionalität zu gewährleisten. Weitere Informationen Hersteller: Bosch Thermotechnik GmbH Hersteller-Serie: Condens 7000 F Hersteller-Modellnummer: BOPA GC7F35 Hersteller-Artikelnummer: 7739624331 5 Jahre-Systemgarantie, Voraussetzung: Übergabe Zertifikat, Aktivierung durch Endkunde, jährliche Wartung
