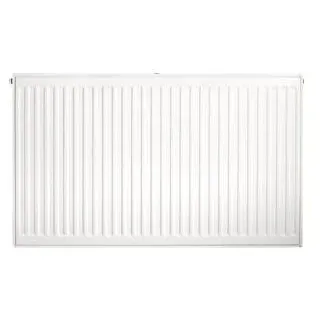

Buderus Heizkörper Kompakt C-Profil.2 Typ 22 500x1000 mm (H x L) inklusive Wandbefestigung Lieferumfang / je nach Auswahl: • Buderus Logatrend Flachheizkörper C-Profil.2 - Buderus Heizkörper in Kompaktausführung inklusive Blind- und Entlüftungsstopfen, vorherige Bezeichnung Buderus Logatrend K-Profil • Buderus FES Schnellkonsole (Fertigwand, Mehrreihig) - Wandabstand 35 mm - Bestehend aus 2 Schnellkonsolen, Dübeln und Schrauben - Für AK1 und 2 nach VDI6036 • Je nach Auswahl: a.) Buderus Heizkörperverschraubung Eckform: - Heizkörper-Thermostatventil-Unterteil TVV E15, 1/2" mit Voreinstellung - Heizkörper-Rücklaufverschraubung RV E15, 1/2" mit Voreinstellung b.) Buderus Heizkörperverschraubung Durchgangsform: - Heizkörper-Thermostatventil-Unterteil TVV D15, 1/2" mit Voreinstellung - Heizkörper-Rücklaufverschraubung RV D15, 1/2" mit Voreinstellung c.) Buderus Paket Thermostatkopf und Heizkörperverschraubung Eckform: - Thermostatkopf BH1, Festfühler, mit Nullstellung - Heizkörper-Thermostatventil-Unterteil TVV E15, 1/2" mit Voreinstellung - Heizkörper-Rücklaufverschraubung RV E15, 1/2" mit Voreinstellung d.) Buderus Paket Thermostatkopf und Heizkörperverschraubung Durchgangsform: - Thermostatkopf BH1, Festfühler, mit Nullstellung - Heizkörper-Thermostatventil-Unterteil TVV D15, 1/2" mit Voreinstellung - Heizkörper-Rücklaufverschraubung RV D15, 1/2" mit Voreinstellung Buderus Heizkörper Grundtypen: Erhältliche Buderus Heizkörper Typen / Stärken: 1) Buderus Thermostatkopf optional wählbar • Buderus Typ 10 / 11, Heizkörperdicke (Tiefe): 62 mm • Buderus Typ 20 / 21, Heizkörperdicke (Tiefe): 66 mm • Buderus Typ 22, Heizkörperdicke (Tiefe): 102 mm • Buderus Typ 30 / 33, Heizkörperdicke (Tiefe): 157 mm Verfügbare Buderus Heizkörper Längen in mm: 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 Erhältliche Buderus Heizkörper Bauhöhen (BH) in mm: • BH 300 mm • BH 400 mm • BH 500 mm • BH 600 mm • BH 900 mm Allgemeine Produktbeschreibung Buderus Logatrend Flachheizkörper Die neue Generation der Buderus Logatrend Flachheizkörper vereint modernes Design mit höchster Funktionalität und Effizienz. Mit einem stabilen Abdeckgitter und dem markanten Chrom-Logo setzt Buderus neue Maßstäbe im Bereich der Heizkörpertechnologie. Die optimierte Austauschbarkeit zu alten Baureihen durch marktüblichen Nabenabstand sowie zuverlässige Lieferzeiten machen die Installation besonders komfortabel. Zudem setzt Buderus auf Nachhaltigkeit durch eine umweltfreundliche Verpackung ohne EPS und mit verbessertem Eckenschutz. Vielfältige Baureihen für jeden Bedarf Das Logatrend-Sortiment bietet eine breite Auswahl an Baureihen, die für unterschiedliche Einbausituationen konzipiert sind: • Logatrend C (Kompakt): Flachheizkörper mit seitlichen Anschlüssen für flexible Montage • Logatrend VC (Ventil-Kompakt): Mit integrierter Ventilgarnitur links oder rechts • Logatrend VCM (Ventil-Kompakt mit Mittenanschluss): Ventilgarnitur mittig positioniert • Logatrend CV (Kompakt-Vertikal): Vertikale Bauweise mit Anschlüssen unten seitlich und mittig • Logatrend A (Austausch): Speziell für den Austausch alter DIN-Radiatoren mit passenden Anschlussmaßen Design-Varianten: Profil.2 und Plan.2 Jede Baureihe ist in zwei Design-Ausführungen erhältlich. Die Profil.2-Variante bietet eine klassische, profilierte Optik mit hoher Funktionalität, während die Plan.2-Ausführung für gehobene Ansprüche in Bezug auf Design und Ästhetik entwickelt wurde. Die Plan-Designheizkörper überzeugen durch folgende Merkmale: • Brillante Glattlackierung der Vorderwand in flachem Design • Formschöne, elegante Verkleidung in abgerundetem Stil • Vollkommene, harmonische Integration des Abdeckgitters Heizkörper-Typen und Bauformen Die Logatrend Flachheizkörper sind in verschiedenen Bautypen verfügbar, die sich in der Anzahl der Heizplatten und Konvektionsbleche unterscheiden. Das Sortiment umfasst die Typen 10, 11, 20, 21, 22, 30 und 33, wobei die erste Ziffer die Anzahl der Heizplatten und die zweite Ziffer die Anzahl der Konvektionsbleche angibt. Die Auswahl des passenden Typs richtet sich nach dem individuellen Wärmebedarf und den räumlichen Gegebenheiten. Logatrend C-Profil.2 und C-Plan.2 Die Kompakt-Baureihe zeichnet sich durch ihre individuelle Montageflexibilität aus. Mit vier seitlichen Anschlüssen G 1⁄2" können die Heizkörper optimal an die jeweilige Einbausituation angepasst werden. • Hochwertige Lackierung in Verkehrsweiß (RAL 9016) als Einbrenn-Pulverlackierung mit hoher Kratz- und Schlagfestigkeit • Serienmäßig mit montagefreundlichem Buderus Befestigungssystem sowie Blind- und Entlüftungsstopfen • Marktüblicher Nabenabstand (Bauhöhe minus 54 mm) für problemlose Installation Logatrend VC- und VCM-Profil.2 sowie VC- und VCM-Plan.2 Die Ventil-Kompakt-Varianten überzeugen durch ihre integrierte, energiesparende 1K-Ventiltechnik, die eine präzise Temperaturregelung ermöglicht. Die leichte Montage erfolgt über einen G 3⁄4"-Rohranschluss von unten, während Blind- und Entlüftungsstopfen bereits werkseitig montiert sind. Ein besonderes Highlight: Mehrlagige Heizkörper der Typen 21, 22 und 33 sind einfach drehbar, was Anschlussprobleme elegant löst und maximale Flexibilität bei der Installation bietet. Das Befestigungssystem ist selbstverständlich im Lieferumfang enthalten. Logatrend CV-Profil und CV-Plan Die Kompakt-Vertikal-Baureihe ist optimal für kleinere Räume, enge Flure oder Räume mit bodentiefen Fenstern konzipiert. Mit sechs Bauhöhen von 1.400 bis 2.400 mm bieten diese Heizkörper eine platz- und kostensparende Lösung mit hoher Wärmeleistung. • Sechs Anschlussmöglichkeiten G 1⁄2": vier Anschlüsse oben/unten jeweils rechts/links sowie zwei Anschlüsse am Mittenanschluss unten • Serienmäßig mit unterem Mittenanschluss sowie vier konventionellen Anschlüssen • CV-Plan-Variante für gehobene Ansprüche in Bezug auf Design und Ästhetik • Lieferung inklusive Befestigungssystem, Blind- und Entlüftungsstopfen Austauschheizkörper Logatrend A-Profil.2 und A-Plan.2 Die Austauschheizkörper der A-Reihe sind speziell für den schnellen und unkomplizierten Austausch alter Stahl- und Gussradiatoren nach DIN 4703 entwickelt worden. Mit passenden Nabenabständen, insbesondere der Höhe 554 mm mit Nabenabstand 500 mm, ermöglichen sie einen Austausch ohne aufwendige Umbauarbeiten. Verfügbar sind die Typen 21, 22 und 33, die eine moderne Alternative zu veralteten Heizsystemen darstellen. Für weitere Nabenabstände stehen Adapterlösungen im Zubehör zur Verfügung. Hygiene-Heizkörper für sensible Bereiche Buderus bietet spezielle Lösungen für hygienisch sensible Bereiche wie Krankenhäuser und Pflegeeinrichtungen. Bei allen profilierten Flachheizkörpern ist das Abdeckgitter serienmäßig für Reinigungszwecke einfach demontierbar. Für noch höhere hygienische Anforderungen stehen die Bautypen 10, 20 und 30 zur Verfügung: • Ohne Konvektionsbleche, ohne Seitenteile und ohne Abdeckgitter • Ausgezeichnet mit Hygiene-Gutachten • In Profil- und Plan-Ausführung erhältlich • Alle Hygieneheizkörper können mit Laschen ausgestattet werden • Profil-Hygieneheizkörper sind mit werksseitig montierbaren Seitenteilen und Verkleidung lieferbar Die innovative Buderus 1K-Ventiltechnik Die Buderus 1K-Ventiltechnik ist seit über 20 Jahren millionenfach bewährt und bietet höchste Effizienz durch raffinierte Konstruktion. Das sehr gute Regelverhalten mit einer geringen Regelabweichung von maximal 1 Kelvin über den gesamten Auslegungsbereich sorgt für präzise Temperaturkontrolle. Je nach Heizkörperleistung kommen zwei verschiedene Ventile zum Einsatz: • Feinregulierventil U für kleine Volumenströme • Standardventil N für größere Volumenströme Der entscheidende Vorteil: Die Buderus 1K-Ventile schließen hochpräzise bei Überschreitung der Wunschtemperatur um höchstens 1°C, während herkömmliche 2K-Ventile dann noch zu 50% geöffnet sind und somit Energie verschwenden. Hydraulischer Abgleich - Werksseitig voreingestellt Die Ventilheizkörper von Buderus sind werkseitig optimal auf die jeweilige Heizkörpergröße voreingestellt. Für Kleinanlagen ist somit bauseitig kein zusätzlicher Aufwand mehr nötig - die Ventilheizkörper werden inklusive hydraulischem Abgleich geliefert. Eine leichte Nachregulierung ist durch die außen liegende Einstellskala (kv-Wert) ohne Werkzeug möglich, was maximale Flexibilität bei der Feinabstimmung bietet. Das Buderus Befestigungssystem BMSplus.2 Das optimierte Befestigungssystem BMSplus.2 ist bei allen Logatrend Flachheizkörpern serienmäßig im Lieferumfang enthalten und überzeugt durch seine durchdachte Konstruktion. • Nahezu unsichtbare Befestigung • Mehrlagige Profil-Heizkörper (Typ 21, 22, 33) einfach drehbar ohne Laschen • Abdeckgitter auch am montierten Heizkörper demontierbar • Verschiebbarer Adapter für hohe Montagefreiheit • Hohe Tragkraft bis zu AK3 mit Verschiebesicherung nach VDI6036 • Automatische Aushebesicherung • Verstellbare Konsole zum Ausgleich schiefer Wände • Hochwertige Schrauben und Dübel mit Verdrehsicherung • Klicksystem für einfache Installation • Unterschiedliche Abstände möglich für erhöhte Flexibilität im Sanierungsfall Rohwandmontage-Lösungen Für die Rohwandmontage bietet Buderus unkomplizierte Adapterlösungen, die optional bestellt werden können. Die Rohwand Adapter-Sets FMS/FEX ermöglichen die Befestigung mit den serienmäßig mitgelieferten Konsolen und robusten Bohrdübeln. Alternativ stehen die Rohwand Adapter-Sets FMS/FEX easy zur Verfügung, die eine leichte Rohwand-Befestigung mit den mitgelieferten Konsolen und Überbrückungsklötzen ermöglichen. Technische Merkmale und Qualität Die Logatrend Flachheizkörper erfüllen höchste Qualitätsstandards und sind TÜV-zertifiziert nach DIN ISO 9001 sowie geprüft nach EN 442. Sie tragen das RAL-Gütezeichen und erfüllen die BAGUV-Richtlinien. • Hochwertige KTL-Lackierung in der Standardfarbe RAL 9016 (Verkehrsweiß) • Fünf Bauhöhen bei den Baureihen C, VC und VCM • Sechs Bauhöhen bei der CV-Baureihe (1.400 - 2.400 mm) • 15 Standard-Baulängen bei C, VC und VCM • Sechs Baulängen bei CV • Nahezu gleichbleibender Wandabstand gegenüber der Vorgängerversion Vorteile im Überblick Die neue Generation der Buderus Logatrend Flachheizkörper bietet eine große Auswahl an Flachheizkörpern in Kompakt-, Vertikal-, Ventil- und Mittenanschluss-Bauweise, jeweils in profilierter und planer Ausführung. Spezielle Austauschlösungen für DIN-Radiatoren ermöglichen eine schnelle Modernisierung bestehender Anlagen. • Bis zu 11% Energieeinsparung durch innovative 1K-Einbauventiltechnik mit Ventil-Voreinstellung • Hohe Wärmeleistung bei kompakter Bauweise • Optimiertes BMSplus.2-Befestigungssystem im Lieferumfang enthalten • Effiziente Logistik für schnelle Lieferungen bei umfangreichem Sortiment • Alles aus einer Hand zu marktgerechten Preisen • Nachhaltige Verpackung ohne EPS mit verbessertem Eckenschutz

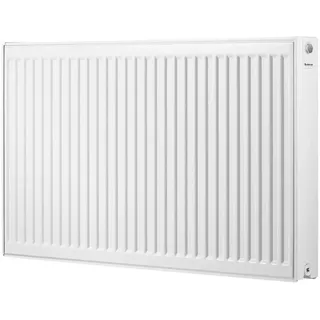

Buderus C-Profil.2 Logatrend Flachheizkörper – robuster Profil-Flachheizkörper mit klassischer Optik und hoher Effizienz Der Buderus C-Profil.2 Logatrend Flachheizkörper ist ein profilierter Flachheizkörper aus kaltgewalztem Stahlblech nach EN 442, der sich durch seine klassische, stabile Profilierung und hervorragende Wärmeleistung auszeichnet. Mit seiner robusten Bauweise, der vertikalen Sickenteilung von 33 1/3 mm und der langlebigen Heizkörperverkleidung ist er ideal für moderne Wohnräume, Renovierungen und Objektbereiche geeignet. Seine kompakte Bauweise und die hochwertigen Oberflächen machen ihn zu einem zuverlässigen Heizkörper, der Funktionalität, Design und Effizienz harmonisch verbindet. Stabile Verkleidung & hochwertige Oberflächenbeschichtung Die vollständige Heizkörperverkleidung besteht aus stabilen Seitenteilen und einem demontierbaren Abdeckgitter. Für die Beschichtung kommt ein hochwertiges, umweltfreundliches Verfahren nach DIN 55900 zum Einsatz: Entfettung & Phosphatierung Kataphoretische Tauchgrundierung (KTL) – außer bei Seitenteilen und Abdeckgitter Einbrenn-Pulverlackierung mit hoher Kratz- und Schlagfestigkeit RAL 9016 verkehrsweiß – emissionsfrei im Heizbetrieb Diese Fertigung sorgt für eine langlebige, widerstandsfähige Oberfläche und einen erhöhten Korrosionsschutz. Der Heizkörper entspricht den Qualitätskriterien nach RAL-RG 618 und wird kontinuierlich nach EN ISO 9001 überwacht. Flexible Montage & vielseitige Anschlussmöglichkeiten Für maximale Installationsflexibilität verfügt der Buderus C-Profil.2 über: vier seitliche G 1/2-Innengewinde Anschluss gleich- oder wechselseitig schnelles und sicheres Montagesystem Buderus FEX.2 Im Lieferumfang enthalten: vormontierter Blindstopfen vormontierter Entlüftungsstopfen Montagesystem-Set FEX.2 (Schnellkonsolen, Schrauben, Dübel) erfüllt VDI 6036 – Anforderungsklassen 1, 2 und 3 Die Schrumpffolie, Kartonage und Kantenschutzecken sorgen für optimalen Schutz beim Transport und auf der Baustelle. Geprüfte Leistung und höchste Sicherheit Der Heizkörper ist DIN EN 442 geprüft (Prüfstellennummer 1015) und garantiert konstant hohe Wärmeleistung, geprüfte Sicherheit und zuverlässige Produktqualität. Damit ist der Buderus C-Profil.2 eine langlebige und nachhaltige Lösung für energieeffiziente Heizsysteme.
