Niedertemperatur Heizsystem · Wärmepumpen-Optimiert Wärmepumpen-Optimiert: Kermi x-flair Plan-Vmulti Ventilheizkörper Das Flaggschiff für Wärmepumpen-Heizsysteme im modernen Plan-Design. Der x-flair Plan-Vmulti kombiniert maximale Anschlussflexibilität (8 Anschlusspositionen) mit integrierter Lüftereinheit und puristischer glatter Frontfläche – der ultimative Heizkörper für energieeffiziente Neubauten und Sanierungen. 🔀 Vmulti-Anschluss 8 Anschlusspositionen (2 seitlich + 6 unten). Maximale Flexibilität bei der Installation. ❄️ Heizen & Kühlen Ideal für Wärmepumpen. Kühlfunktion ohne Kondensat mit reversibler Wärmepumpe möglich. ✨ Plan-Design Glatte, fugenlose Frontfläche. Elegantes Design für höchste Ansprüche. Die x-flair Plan-Vmulti Technologie im Detail ✔ Vmulti-Anschlüsse im Plan-Design: 2 seitliche und 6 untere G 1⁄2"" Anschlüsse. Integrierter Ventileinsatz werksseitig voreingestellt. Alle nicht benötigten Anschlüsse dicht verschlossen. Glatte Frontfläche ohne sichtbare Anschlüsse. ✔ Vollautomatischer Lüfterbetrieb: Leise Axiallüfter mit NTC10K-Fühler und 0–10 V DC Regeleinheit. Vollautomatische, stufenlose Drehzahlregelung – steckerfertig verdrahtet. ✔ Heizen und Kühlen ohne Kondensat: Trockene Kühlung mit reversiblen Wärmepumpen. Kermi x-flair Thermostatkopf (Art.-Nr.: ZV02730001) für Kühlfunktion zwingend erforderlich. Technische Details & Betriebsdaten Dieser Heizkörper ist in verschiedenen Ausführungen wählbar und wird stecker- und montagefertig geliefert: Verfügbare Größen & Typen Abhängig von der gewählten Variante Wasseranschlüsse 2 × G 1⁄2"" IG seitlich oben 6 × G 1⁄2"" IG unten (mittig, links, rechts) Ventileinsatz & Thermostat Ventil integriert (kv-Wert voreingestellt), Thermostatkopfgewinde M 30 × 1,5 mm Stromanschluss / Steuerung 230 V (Netzteil 24 V), stufenlose 0–10 V DC Regelung (Schutzart IP20) Max. Betriebstemperatur 65 °C (Niedertemperatur / Wärmepumpe) Max. Betriebsdruck 10 bar Design Plan – glatte Frontfläche Lackierung Weiß RAL 9016 seidenglanz Lieferumfang Inkl. VDI 6036 Bohrkonsolen, Lüftereinheit, Entlüftungsstopfen, integriertes Ventil Häufig gestellte Fragen (FAQ) Was bedeutet ""Vmulti"" beim Anschluss? Vmulti steht für maximale Anschlussflexibilität. Der Heizkörper verfügt über insgesamt 8 Anschlüsse – 2 seitlich oben und 6 unten (mittig, links, rechts). Der integrierte Ventileinsatz ist werksseitig voreingestellt. Alle nicht benötigten Anschlüsse sind werkseitig dicht verschlossen. Wie funktioniert die Kühlfunktion? Der x-flair unterstützt die trockene Kühlung (ohne Kondensat) in Verbindung mit reversiblen Wärmepumpen. Zur Nutzung der Kühlfunktion ist zwingend der spezielle Kermi x-flair Thermostatkopf (Artikel-Nr.: ZV02730001) erforderlich. Die Taupunktüberwachung muss bauseits erfolgen. Muss ich die Lüfter manuell einstellen? Nein. Die integrierte, elektronische Regeleinheit und die Temperaturfühler (NTC10K) arbeiten vollautomatisch. Das System erkennt den Wärmebedarf und steuert die Drehzahl der Axiallüfter völlig selbstständig zwischen statischer Leistung und maximaler Leistung. Ist dieser Heizkörper für Wärmepumpen geeignet? Ja. Der Kermi x-flair ist speziell für Wärmepumpen und Niedertemperatur-Heizsysteme optimiert. Er erreicht bereits bei Vorlauftemperaturen ab ca. 35–45 °C hohe Wärmeleistungen dank der integrierten Axiallüfter. Welche Normen und Zertifizierungen gelten? Wärmeleistungen nach DIN EN 442, Kühlleistungen nach DIN EN 16430. ISO 9001:2015, ISO 14001:2015, ISO 50001:2018. EPD vorhanden, registriert im DGNB Navigator.

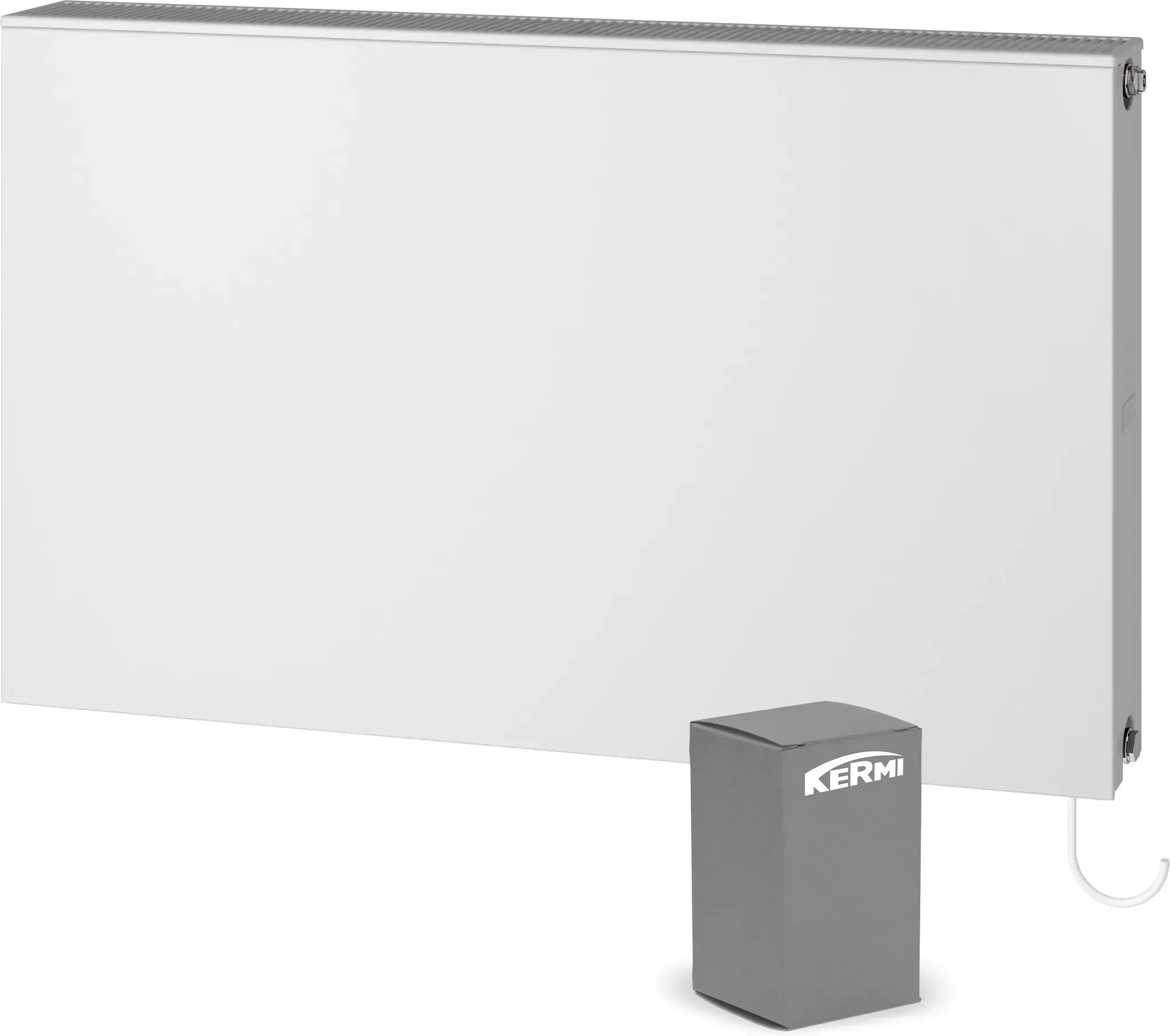

Kermi Wärmepumpenheizkörper, Niedertemperaturheizkörper, x-flair Plan-K, Typ 33, 559 x 1205 mm (H x L), weiß (RAL 9016), mit serieller Durchströmung Lieferumfang / je nach Auswahl: • Kermi Wärmepumpen-Austauschheizkörper x-flair Plan-K, Typ 33, 559x1205 mm (HxL) - Mit glatter Front und serieller Durchströmung • Kermi Befestigungs-Set • Auswahl Anschlusszubehör: a.) Oventrop Heizkörperverschraubung Eckform: - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, Eck DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, Eck DN 15, 1/2" b.) Oventrop Heizkörperverschraubung Durchgangsform: - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, DG DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, DG DN 15, 1/2" c.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Eckform: - Thermostat vindo TH mit Flüssig-Fühler weiß - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, Eck DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, Eck DN 15, 1/2" d.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Durchgangsform: - Thermostat vindo TH mit Flüssig-Fühler weiß - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, DG DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, DG DN 15, 1/2" Erhältliche Kermi Heizkörper Typen / Stärken: • Kermi Heizkörper Typ 22, Heizkörperdicke (Tiefe): 102 mm • Kermi Heizkörper Typ 33, Heizkörperdicke (Tiefe): 157 mm Verfügbare Kermi Heizkörper Längen in mm: 405, 605, 805, 1005, 1205, 1405, 1605, 1805, 2005 Erhältliche Kermi Heizkörper Bauhöhen (BH) in mm: • BH 559 mm • BH 959 mm Allgemeine Produktbeschreibung Kermi x-flair® Wärmepumpenheizkörper x-flair ist der ideale Heizkörper für niedrige Vorlauftemperaturen: Durch die Kombination der x2-Technologie mit Axiallüftern erwärmt sich der Niedertemperaturheizkörper schnell und verteilt die Wärme effektiv im Raum. Altbau-Sanierung mit Wärmepumpe: Der Heizkörper für die Wärmepumpe kann an die bereits vorhandenen Leitungen angeschlossen werden. Er nutzt die geringe Vorlauftemperatur der Wärmepumpe optimal aus, erwärmt sich effizient und verteilt Wärme schnell. Eine Fußbodenheizung ist deshalb nicht zwingend notwendig. Neubau mit Wärmepumpe: Soll es im Kinderzimmer, Arbeitszimmer oder Wirtschaftsraum nur zu bestimmten Zeiten schnell warm sein? Auch dann ist x-flair der optimale Heizkörper. Eine Fußbodenheizung würde hier zu langsam reagieren. Produktmerkmale Der Kermi x-Flair Wärmepumpenheizkörper ist ein innovatives Heizsystem, das speziell für den effizienten Betrieb mit allen Niedertemperatur-Wärmeerzeugern entwickelt wurde. Das Gerät funktioniert wie ein herkömmlicher Flachheizkörper, wobei sich die integrierten Lüfter automatisch je nach Heizbedarf ein- und ausschalten. Durch schalloptimierte Axiallüfter und eine federnde Lagerung wird die Geräuschentwicklung auf ein Minimum reduziert. Ein besonderer Vorteil liegt in der deutlichen Absenkung der Systemtemperatur, wodurch ein hocheffizienter Betrieb mit Wärmepumpen und Brennwertgeräten ermöglicht wird. Der x-Flair lässt sich nahtlos mit allen therm-x2 Heizkörpern kombinieren, ohne dass optische Unterschiede entstehen. Die integrierte x2 Technologie sorgt dabei für maximale Strahlungsleistung und optimiert so die Wärmeabgabe. • Für den Betrieb mit allen Wärmeerzeugern im Niedertemperaturbereich geeignet • Wird wie ein herkömmlicher Flachheizkörper bedient, die Lüfter schalten sich automatisch nach Bedarf an bzw. aus • Schall optimierte Axiallüfter und federnde Lagerung reduzieren Geräusche auf ein Minimum • Deutliche Absenkung der Systemtemperatur möglich, dadurch hocheffizienter Betrieb mit Wärmepumpen und Brennwertgeräten • Kombination von x-flair mit allen therm-x2 Heizkörpern ohne optische Unterschiede • Maximum an Strahlungsleistung durch integrierte x2 Technologie Ausführungen x-flair Wärmepumpenheizkörper gibt es in den Varianten Profil, Plan und Line. Damit passt er optisch zu den therm-x2 Heizkörpern. Es gibt ihn in den gängigen DIN-Anschlussmaßen für Heizkörper 500 mm und 900 mm und in den Ausführungen V und Vplus. Dadurch ist in der Sanierung ein schmutzfreier Tausch ohne Veränderung der Anschlüsse und der Wandbefestigungen möglich. Die Installation ist einfach und effizient. x-flair Profil Mit profilierter Optik in den Ausführungen: • x-flair Profil-K Austausch • x-flair Profil-V • x-flair Profil-Vplus x-flair Plan Mit planer Oberfläche in den Ausführungen: • x-flair Plan-K Austausch • x-flair Plan-V • x-flair Plan-Vplus x-flair Line Mit fein profilierter Front in den Ausführungen: • x-flair Line-K Austausch • x-flair Line-V • x-flair Line-Vplus Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
Kermi x-flair Plan-Kompakt-Austauschheizkörper – Effiziente Wärme für Ihr BadDer Kermi x-flair Plan-K ist ein moderner Flachheizkörper, der sich ideal für Niedertemperaturanwendungen eignet. Mit seiner schlanken Bauweise und der integrierten Axiallüftereinheit bietet er schnelle Wärmeabgabe und komfortablen Betrieb – perfekt für Bad und Wohnraum.Technische HighlightsDer x-flair Plan-K ist ein Niedertemperatur-Heizkörper mit der Option zur Kühlung ohne Kondensat. Er eignet sich ideal für Warmwasserheizungen bis 65 °C und arbeitet mit einem maximalen Betriebsdruck von 10 bar. Die plane Frontplatte aus Stahlblech (DIN EN 442) sorgt für einen optimalen Wärmeübergang, während die profilierte Rückseite für Stabilität und Geräuscharmut sorgt.Integrierte Technologie für maximalen KomfortMit der integrierten Axiallüftereinheit und stufenloser Drehzahlsteuerung (0-10 V DC) passt sich der Heizkörper automatisch an den Wärmebedarf an. Die vollautomatische elektronische Regelung sorgt für eine optimale Balance zwischen statischer Wärmeleistung, Auslegungswärmeleistung und maximaler Leistung – je nach Bedarf.Montage und VerbindungDer Kermi x-flair Plan-K ist mit einem auf System abgestimmten Bohrkonsolen-Montageset ausgestattet, das den Anforderungen der VDI 6036 entspricht. Die Anschlüsse (4 × G 1/2Serie / Kollektion: x-flair Plan-KModell: PK03LMaterial: StahlTyp: FlachheizkörperAusführung: dreilagig 45/35/20: 774 WAbmessungen:Breite: 1205 mmHöhe: 559 mmTiefe: 102 mmSondergröße: 120 × 55,4 cm mmLieferumfangKermi Wärmepumpen-Design-Flachheizkörper „x-flair Plan-K“ 120 × 55,4 cm in Weiß (RAL 9016)
