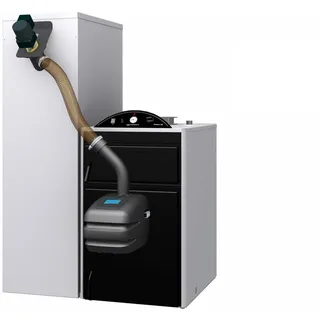

Pellmax UB Viking Bio 18,4 kW Set 1B Variante B 1 x SLS-800-S Entdecken Sie das Pellmax UB Viking Bio Set - die ultimative Lösung für nachhaltige Wärme in Ihrem Zuhause! Mit dem Pellmax UB Viking Bio Set haben Sie die Gewissheit, dass Sie umweltfreundliche Heizungstechnologie nutzen und gleichzeitig von einer effizienten und zuverlässigen Wärmequelle profitieren. Dieses innovative Set bietet Ihnen zahlreiche Vorteile, die Ihr Wohnambiente verbessern und Ihren Heizkosten schonen können. Lieferumfang 1 x Pelletkessel Pellmax UB 18,4 kW inkl. Brenner VikingBIO G3 und Vorratsbehälter Nennwärmeleistung: 18,4 kW inkl. Pelletbrenner VikingBIO G3 automatische Zündung und Entaschung farbiges Touch-Display Vorratsbehälter mit Förderschnecke und Zuführschlauch, links oder rechts am Kessel aufstellbar solide Kesselkonstruktion für lange Lebensdauer komforatble und einfache Bedienung hoher Kesselwirkungsgrad vollautomatische Entaschung für maximalen Heizkomfort und minimalem Wartungsaufwand Technische Daten: Breite/Tiefe/Höhe 1015 x 740 x 1540 mm Nennleistung 18,4 kW Wirkungsgrad 92,3 % Kesselwasserinhalt 80 L Zugbedarf 5-10 Pa max. Betriebsdruck 3 bar max. Betriebstemp. 90 °C Kesselgewicht ca. 210 kg Rauchrohranschlusskasten (drehbar) mit 130mm Abgang und Zugregler Abgastemp. modulierend ca. 140 °C (+/-40) Pellet-Vorratsbehälter Vol. ca. 230 L Empfohlenes Puffervolumen 500 L Emissionsklasse 5 gem. EN 15270 zul. Brennstoff nach EN 14961:2 Kl A1 Verbrennung von Holzpellets mit 6-8 mm Durchmesser nach den brennstoff technischen Anforderungen laut EN 17225-2:2014 A1 Hersteller: Värmebaronen 1 x LaddoTronic 25/6 - ISO bis 50 kW Kessel, elektronisch geregelt montagefertig Rücklaufanhebung zur Hochhaltung der Kessel - und Rücklauftemperatur für alle gängigen Kesselgrößen bis 50 kW Nennleistung elektronisch geregelt ( werkseitige Öffnungstemperatur 70°C ) Umwälzpumpe: Wilo PARA 25/6 SC (Energieeffizienzindex < 0,20) Technische Daten: Anschlussverschraubungen: 1"IG Max. Betriebsdruck: 6 bar Max. Betriebstemperatur: 95 °C Mischer und Mischermotor in Isolierbox fertig vormontiert Abmessung: 300 x 370 x 235 Rohrabstand 125 mm 1 x Solarbayer Schichtleit-Pufferspeicher SLS-800-S, patentiertes SLS-System patentiertes thermohydraulisches Schichtleitsystem "SLS" ideale Wärmeschichtung, bei sofortiger Verfügbarkeit der Wärme Brandschutz-Wärmedämmung ISO-B1 aus hochwertigem Vliesmaterial mit robustem PVC-Mantel Technische Daten: Nennvolumen: 796 Liter Speichermaterial: S235JR Korrosionsschutz: außen grundiert Durchmesser ohne Isolierung: ca. 790 mm Durchmesser mit Isolierung: ca. 990 mm Höhe ohne Isolierung: ca. 1835 mm Höhe mit Isolierung: ca. 1910 mm Kippmaß: ca. 1950 mm Gewicht: ca. 139 kg Max. Betriebsdruck Heizwasser: 6 bar Max. Betriebstemp. Heizwasser: 95 °C Heizfläche Solartauscher unten: 3,5 m2 Inhalt Solartauscher unten: 21,5 Liter Max. Betriebsdruck Solar: 10 bar Max. Betriebstemp. Solar: 110 °C Anschlüsse: Heizungsanschlüsse: 4xDN 40 (1 1/2" IG) E-Heizung Anschluss: 1xDN 40 (1 1/2" IG) Entlüftung: 1xDN 40 (1 1/2" IG) Fühleranschluss (oben): 1xDN15 (1/2" IG) Fühleranschlüsse: 4xDN 15 (1/2" IG) Solaranschlüsse: 2xDN 25 (1" IG) Anordnung Anschlüsse: im 90 Grad Winkel Wärmedämmung: Material: Polyesterfaservlies Lambda λ Dämmung: 0,0368 W/mK Dämmstärke: ca. 100 mm +/- 10% Schutzmantel: PVC-Folie in Grau Brandschutzklasse nach DIN 4102 gesamtes Dämmbauteil: B1 Bereitschaftswärmeaufwand nach EN 12897:2006: 2,61 kWh/24h, Warmhalteverlust: 109 W, Tankeinstufung: C 1 x Ausdehnungsgefäß 50 Liter -VRV- für Heizungswasser, 3/4"AG Solarbayer Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen gebaut nach UNI EN9001, DIN geprüft, Zulassung gemäß EG-Baumusterprüfung nach 97/23/EG Druckgeräte Technische Daten: Arbeitstemperatur: -10 C / +100 °C Max. Betriebsdruck 8 bar Vordruck 1,5 bar Anschluss 3/4" AG (oben) mit Standfuß Durchmesser 365 mm Höhe 564 mm 1 x Kappenventil mit Manometer Anschlüsse DN 20 (3/4" IG) mit plombierbarer Absperrung Verschraubung und Entleerung für Ausdehnungsgefäße nach DIN 4751 Austausch des Ausdehnungsgefäßes ohne Entleerung des Heizungssystems inkl. Manometer 0-6 bar 1 x Ausdehnungsgefäß 100 Liter -VRV- für Heizungswasser, 1"AG Solarbayer Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen gebaut nach UNI EN9001, DIN geprüft, Zulassung gemäß EG-Baumusterprüfung nach 97/23/EG Druckgeräte Technische Daten: Arbeitstemperatur: -10 C / +100 °C Max. Betriebsdruck 8 bar Vordruck 1,5 bar Anschluss 1" AG (oben) mit Standfuß Durchmesser 495 mm Höhe 663 mm 1 x Kappenventil KV25 Anschlüsse DN25 (1" IG) mit plombierbarer Absperrung Verschraubung und Entleerung für Ausdehnungsgefäße nach DIN 4751 Austausch des Ausdehnungsgefäßes ohne Entleerung des Heizungssystems 1 x Luftabscheider Heizung 1" Variabel mit 1" Innengewinde Absorptions-Luftabscheider für geschlossene Warm- und Kaltwasseranlag...

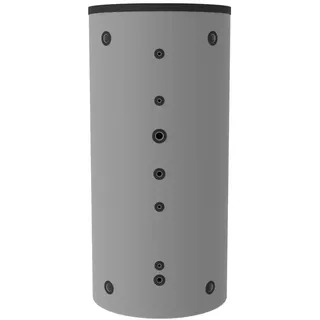

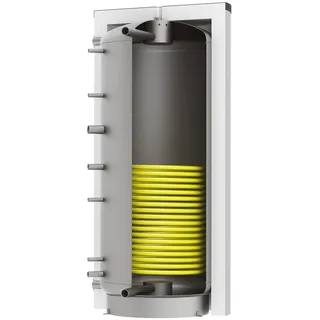

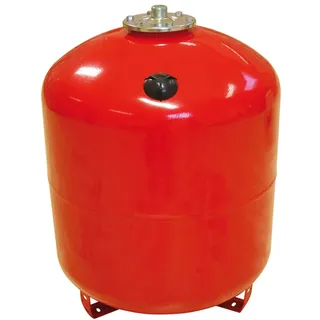

Allgemeine Beschreibung Das Pellmax UB Viking Bio Set ist die ideale Lösung für umweltfreundliche und effiziente Wärme in Ihrem Zuhause. Mit einer Nennwärmeleistung von 18,4 kW bietet dieses innovative Heizsystem zahlreiche Vorteile, die sowohl Ihr Wohnambiente verbessern als auch Ihre Heizkosten senken können. Technische daten Nennleistung: 18,4 kW Wirkungsgrad: 92,3 % Kesselwasserinhalt: 80 L Breite/Tiefe/Höhe: 1015 x 740 x 1540 mm Kesselgewicht: ca. 210 kg Pellet-Vorratsbehälter Volumen: ca. 230 L Max. Betriebsdruck: 3 bar Max. Betriebstemperatur: 90 °C Abgastemperatur: modulierend ca. 140 °C (+/-40) Emissionsklasse: 5 gemäß EN 15270 Max. Betriebsdruck Heizwasser: 6 bar Max. Heizwasser: 95 °C Max. Betriebsdruck Solar: 10 bar Max. Solar: 110 °C Gewicht Pufferspeicher: ca. 139 kg Nennvolumen Pufferspeicher: 796 L Durchmesser ohne Isolierung: ca. 790 mm Durchmesser mit Isolierung: ca. 990 mm Höhe ohne Isolierung: ca. 1835 mm Höhe mit Isolierung: ca. 1910 mm Kompatibilität und Zubehör Pelletbrenner VikingBIO G3 mit automatischer Zündung und Entaschung Vorratsbehälter mit Förderschnecke und Zuführschlauch Rauchrohranschlusskasten (drehbar) mit 130 mm Abgang und Zugregler Ausdehnungsgefäße (50 L und 100 L) für Heizungswasser Luftabscheider und Schlammabscheider Installation Installation sollte nur durch einen eingetragenen Fachhandwerksbetrieb erfolgen. Bei Geräten mit einem Anschlusswert von 400 V ist ein Starkstromanschluss notwendig. Für Geräte mit einer Nennleistung von mehr als 12 kW ist die Zustimmung des Netzbetreibers erforderlich. Die Installation muss von autorisierten Fachkräften durchgeführt werden, um Körper- und Gesundheitsschäden zu vermeiden. Anwendung Das Pellmax UB Viking Bio Set eignet sich hervorragend für die Beheizung von Wohnräumen und kann sowohl in Neubauten als auch in Bestandsgebäuden eingesetzt werden. Es bietet eine nachhaltige Heizlösung, die sowohl umweltfreundlich als auch kosteneffizient ist. Weitere Informationen Hersteller: Värmebaronen Brandschutz-Wärmedämmung ISO-B1 aus hochwertigem Vliesmaterial Patentiertes thermohydraulisches Schichtleitsystem "SLS" für ideale Wärmeschichtung Bereitschaftswärmeaufwand nach EN 12897:2006: 2,61 kWh/24h Warmhalteverlust: 109 W Tankeinstufung: C
