Strawa Fußbodenverteiler e-class 63 4 Heizkreise, 3/4"", mit SFEE,

UPS, Spedition

Anschlussverteiler für Flächenheizung und -kühlung,gewährleistet den hydraulischen Abgleich über manuell einstellbare Durchflussanzeiger,erfüllt die DIN EN 1264-4.bestehend aus:- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken - Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m3/h)- Rücklaufbalken mit Thermostatventil-Einsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m3/h) Primäranschluss:- Kugelhahn-Set bestehend aus zwei Kugelhähnen- Anschluss wahlweise von links oder rechts Sekundäranschluss:- Heizkreisabgänge mit Anschlussgewinde AG mit Eurokonus, passend für Klemmverschraubungen Bis 6 Kreise 3/4"" Anschlussgewinde Ab 7 Kreise 1"" Anschlussgewinde Befestigung:- verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke - zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke- Abstand der Vor- und Rücklaufverteilerbalken 200 mm- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4111Dichtungen:- Flachdichtungen Centellen WS 3825 gelbBeschriftung:- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

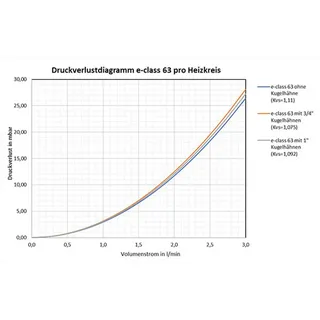

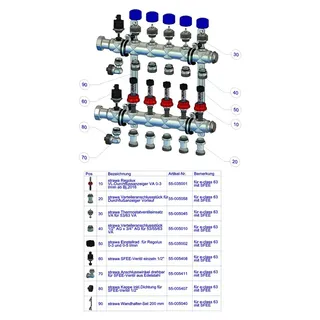

1. Beschreibung: 2. Technische Daten: - max. Wärmeleistung: 25 kW bei delta T 10 K,- max. Volumenstrom von 2,14 m3/h- max. Betriebstemperatur 70 ° C- max. Betriebsdruck 4 bar- Kvs-Wert pro Heizkreis: 1,08 m3/h 3. Bauteile: 3.1 Edelstahlverteiler: - Vor- und Rücklaufbalken ausprofiliertem Edelstahlprofil DN 32- SFEE-Ventil (Spül-, Füll- und Entleer- und Entlüftungsventil) im Vorlauf- und Rücklaufbalken- Vorlaufbalken mit Regolux Durchflussanzeiger 0-3 l/min mit Memoryfunktion (Kvs=1,23 m3/h)- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m3/h)- Kugelhahn-Set bestehend aus zwei Kugelhähnen DN 20 (3/4"IG) 3.2 Befestigung: - verzinkte Doppelwandhalter passend für die Aufnahme in Verteilerschränke- zusätzlich mit Schrauben und Dübel für die Befestigung an Wand bzw. Decke- Abstand der Vor- und Rücklaufverteilerbalken 200 mm- Befestigungsschellen mit Schalldämmeinlage, erfüllt DIN 4109 3.3 Dichtungen: - Flachdichtungen Centellen WS 3825 gelb 3.4 Beschriftung: - selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss 4. Anschlüsse: 4.1 Primäranschluss: - 3/4" IG- Anschluss wahlweise von links oder rechts 4.2 Sekundäranschluss: - Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
