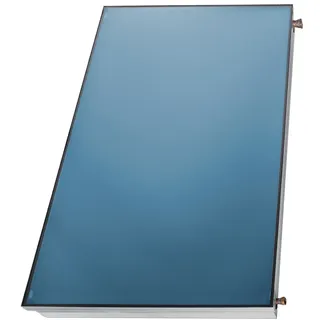

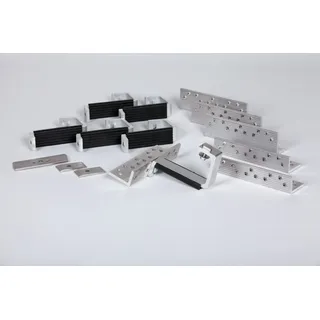

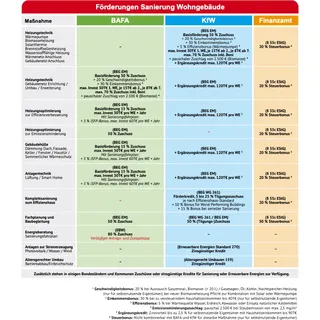

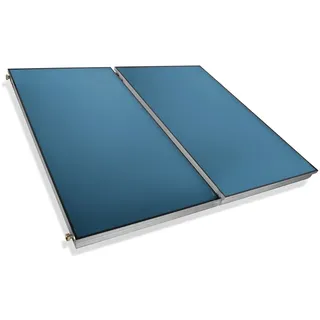

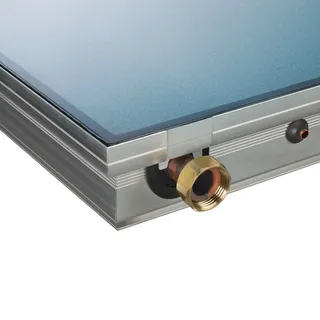

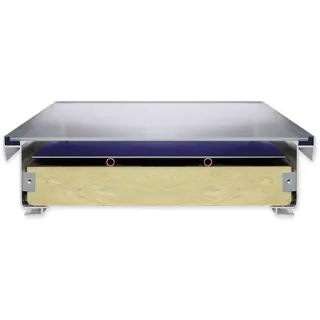

Flachkollektor FK200 Solarpaket Solarthermie BEG EM FÖRDERUNG FÜR SOLARTHERMIE ! Jetzt bis zu 70 % Zuschuss vom Staat sichern! Nähere Infos in der Bildergalerie oder direkt auf www.kfw.de Beschreibung Der TWL Hochleistungs Flachkollektor FK 200 brilliert mit einem optimalen Preis-Leistungs-Verhältnis. Durch intelligentes Design, basierend auf einer abgestimmten Anzahl von optimalen Einzelkomponenten, ist ein exklusives Produkt entstanden, das hohe Leistung sowie lange Lebensdauer garantiert. Dieser Kollektor wird vom Weltmarktführer in Österreich exklusiv für die TWL-Technologie GmbH hergestellt. Die Highlights des Kollektors gleichbleibende Qualität durch höchste Präzision bei der Fertigung maximale Wärmeübertragung durch Laserschweißtechnologien flacher Aufbau durch intelligentes Rahmendesign kurze Montagezeiten durch einfachste Befestigungssysteme montierbar von 15°-75° Neigung, Dachhaken für gängige Dachziegelarten minimaler Abstand zwischen Kollektoren durch direkte 1 Zoll Verschraubung optimiertes Belüftungskonzept verhindert Staub- und Insekteneintrag Absorber mit besten Werten, Absoption 95 %, Emission 5 % beste Haltbarkeit und Hagelschutz durch eisenarmes Sicherheitsglas hervorragende Lichtbrechung durch prismiertes Glas Am Standort Würzburg wird bei einem solaren Deckungsanteil von 40 % der erforderliche Mindestertrag von 525 kWh/(m2) erreicht Technische Daten FK200: Bezeichnung: FK200 Bruttofläche: 2,34 m2 Aperturfläche: 2,22 m2 Länge: 2000 mm Breite: 1170 mm Tiefe: 83 mm Gewicht: 35 kg Stagnationstemperatur: 184,4°C Betriebsdruck: 10 bar Sammlerinhalt: 1,6 Liter Rahmen: Aluminium Anschlüsse (AG): 2x1 " AG, 2x1" Überwurfmutter Bauart der Absorberfläche: Vollflächenabsorber mit CU-Harfe Material Glas: prismiertes Solarglas 3,2 mm Aufstellwinkel: 15° bis 75° Grad Empf. Speichervolumen: 40 Liter / m2 Kollektorfläche Solar Keymark: 011-7S1854 F jährlicher Kollektorertrag: 740 kWh/m2a Solarkomplettpaket FK200 Das Solarkomplettpaket FK200 besteht wahlweise aus 2-10 Kollektoren inkl. Zubehör. Alle Bauteile der TWL-Solarpakete sind genau aufeinander abgestimmt und gewährleisten einen einwandfreien Betrieb. Im Lieferumfang der Solarpakete befinden sich alle zur Montage und Steuerung der TWL-Solaranlage notwendigen Zubehörteile. 1) Anschluss-Set, 3) Regler, 4) Daschienen, 5) Solarflüssigkeit, 6) Entlüfter, 7) Solarstation, 8) Kappenventil, 9)Dachhaken, 10) Solar-Ausdehnungsgefäß Paketbezeichnung / Art.-Nr. FK200-2 FK200-3 FK200-4 FK200-5 FK200-6 FK200-7 FK200-8 FK200-10 Anzahl der Kollektoren 2 3 4 5 6 7 8 10 Anlagengröße m2 (Brutto) 4,68 7,02 9,36 11,70 14,04 16,38 18,72 23,40 Ausdehnungsgefäß ltr. mit Kappenventil MAGS-35 MAGS-35 MAGS-50 MAGS-50 MAGS-50 MAGS-50 MAGS-50 MAGS-80 Solarflüssigkeit 10 Liter 40 50 50 70 70 80 90 100 Regler Smart Sol Nano Basic inkl. inkl. inkl. inkl. inkl. inkl. inkl. - Regler Smart Sol Top - - - - - - - inkl. Regler Deltasol MX (auf Anfrage) Aufpreis Aufpreis Aufpreis Aufpreis Aufpreis Aufpreis Aufpreis Aufpreis Volumenstromzähler / Wärmemengenzähler Resol Aufpreis Aufpreis Aufpreis Aufpreis Aufpreis Aufpreis inkl. inkl. Watts-Entlüftereinheit inkl. inkl. inkl. inkl. inkl. inkl. inkl. inkl. Oventrop Solarstation Regusol LH 2-15 ltr. 2-15 ltr. 2-15 ltr. 2-15 ltr. 2-15 ltr. 2-15 ltr. 2-15 ltr. 2-15 ltr. Dachhaken Stück 8 12 16 20 24 28 32 40 Dachsienen Stück 4 6 8 10 12 14 16 20 Kollektor-Anschlussset inkl. inkl. inkl. inkl. inkl. inkl. inkl. inkl. Schrauben und Zubehör inkl. inkl. inkl. inkl. inkl. inkl. inkl. inkl.

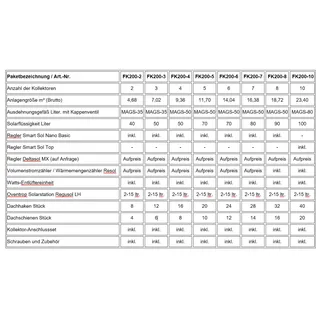

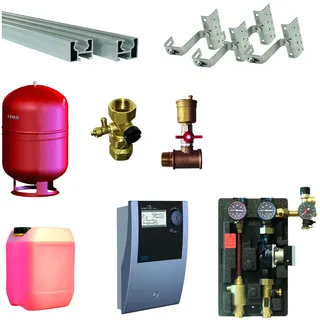

Allgemeine Beschreibung Das Solaranlage Flachkollektor Paket Solar FK200 ist ein Hochleistungs-Flachkollektor, der ein hervorragendes Preis-Leistungs-Verhältnis bietet. Durch ein intelligentes Design und die Verwendung optimaler Einzelkomponenten garantiert dieses Produkt hohe Leistung und eine lange Lebensdauer. Der Kollektor wird vom Weltmarktführer in Österreich exklusiv für die TWL-Technologie GmbH hergestellt. Die Highlights des Kollektors umfassen: Technische daten Bezeichnung: FK200 Bruttofläche: 2,34 m2 Aperturfläche: 2,22 m2 Länge: 2000 mm Breite: 1170 mm Tiefe: 83 mm Gewicht: 35 kg Stagnationstemperatur: 184,4 °C Betriebsdruck: 10 bar Sammlerinhalt: 1,6 Liter Rahmen: Aluminium Anschlüsse (AG): 2x1 " AG, 2x1" Überwurfmutter Bauart der Absorberfläche: Vollflächenabsorber mit CU-Harfe Material Glas: prismiertes Solarglas 3,2 mm Aufstellwinkel: 15° bis 75° Grad Empf. Speichervolumen: 40 Liter / m2 Kollektorfläche Solar Keymark: 011-7S1854 F jährlicher Kollektorertrag: 740 kWh/m2a Kompatibilität und Zubehör Das Solarkomplettpaket FK200 besteht aus 2-10 Kollektoren und enthält alle notwendigen Zubehörteile für die Montage und Steuerung der TWL-Solaranlage. Im Lieferumfang sind folgende Komponenten enthalten: Anschluss-Set Regler Dachschienen Solarflüssigkeit Entlüfter Solarstation Kappenventil Dachhaken Solar-Ausdehnungsgefäß Installation Der Kollektor kann in einem Neigungsbereich von 15° bis 75° montiert werden und ist mit gängigen Dachziegelarten kompatibel. Die Montagezeiten sind durch einfache Befestigungssysteme kurz gehalten. Anwendung Der FK200 Kollektor ist ideal für die Solarthermie-Anwendung zur Warmwasserbereitung und kann in verschiedenen Anlagengrößen installiert werden, um den individuellen Bedürfnissen gerecht zu werden. Weitere Informationen
