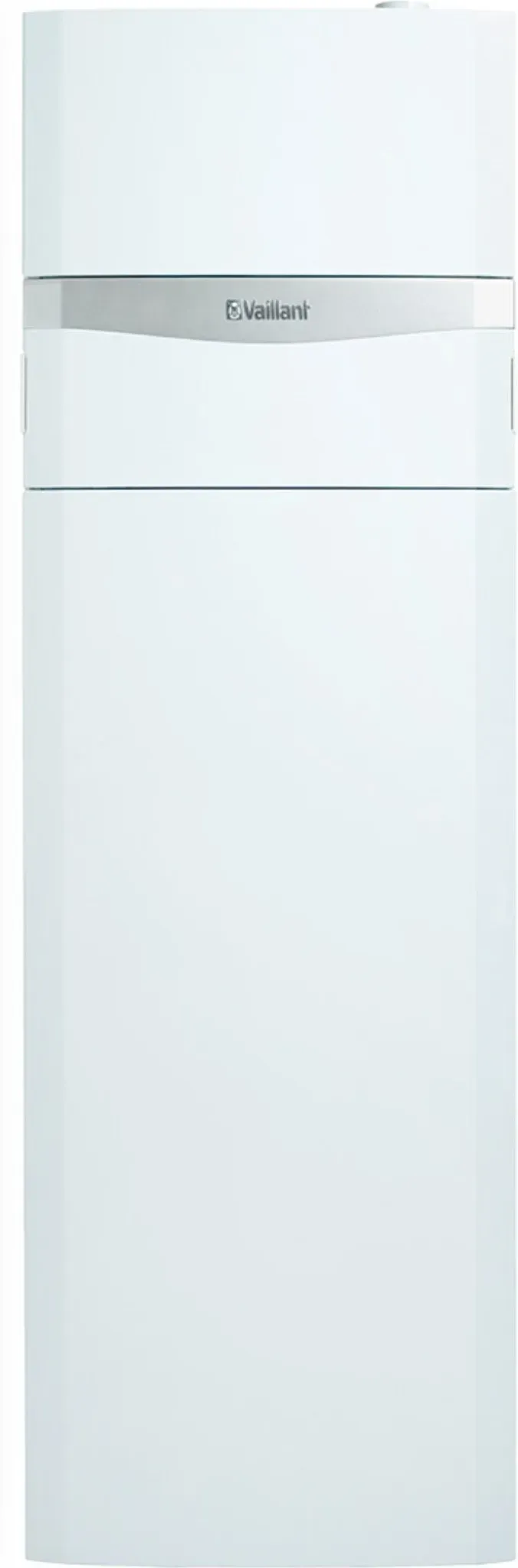

Vaillant Gas-Kompaktgerät mit Brennwerttechnik ecoCOMPACT VSC 206/4-5 90 Lieferumfang / je nach Auswahl: • Vaillant ecoCOMPACT VSC 206/4-5 90, Gas-Brennwert-Kompaktgerät • Auswahl Vaillant Zubehör / Zubehörpakete: 2a) Vaillant Paket A: Anschlusskonsole Gas-Kompaktgeräte für flexiblen Anschluss (Sicherheitsgruppe bis 10 bar, Wartungshähne 3/4", Eck-Gashahn R/Rp 1/2, KFE-Hähne 1/2", Sicherheitsventil 3bar, Kleinteile und Anschlusskonsole, kürzbare Edelstahl-Wellrohre für alle Anschlüsse teilisoliert, (Gas-Wellrohr nicht kürzbar) Anschlusswinkel für externes TW-ADG) (Vaillant Art.Nr. 0020170496) Hinweis: Ablauftrichter bauseits 2b) Vaillant Paket B + C: Anschluss-Set Gas-Kompaktgeräte an bauseitige Verrohrung, (Wartungshähne 3/4", Eck-Gashahn R/Rp 1/2", KFE-Hahn 1/2", Sicherheitsventil 3bar, Anschluss eines internen TW-ADG möglich) (B), Sicherheitsgruppe für Kaltwasseranschluss und Netzüberdruck bis 10 bar für Speicher bis 200 l Inhalt (Absperrhahn, Sicherheitsventil 10 bar, integrierter Rückflussverhinderer, Ablauftrichter und Anschlussstück) (C) (Vaillant Art.Nr. 0020170491 und 0020042427) • Auswahl Vaillant Regelungen: • Vaillant Raumtemperaturregelung calorMATIC VRT 350 • Vaillant Raumtemperaturregelung sensoHOME VRT 380 • Vaillant witterungsgeführte Regelung multiMATIC VRC 700 • Vaillant Raumtemperaturregelung sensoHOME VRT 380f • Vaillant witterungsgeführte Regelung eRELAX • Auswahl Vaillant Abgaspakete: 4a) Vaillant senkrechte Luft-/Abgasführung durch Schrägdach (Ø 60/100 mm PP), schwarz oder rot bestehend aus: Paket mit senkrechter Dachdurchführung (Vaillant Art.Nr. Schwarz 20060570 oder Rot 20060571), Universalpfanne Schrägdach (25°-50°) mit Bleischürze (Vaillant Art.Nr. Schwarz 20064750 oder Rot 20064751) und Revisionsöffnung konzentrisch 60/100 mm, 0,25m, PP (Vaillant Art.Nr. 303918) 4b) Vaillant senkrechte Luft-/Abgasführung durch Flachdach (Ø 60/100 mm PP), schwarz oder rot bestehend aus: Paket mit senkrechter Dachdurchführung (Vaillant Art.Nr. Schwarz 20060570 oder Rot 20060571), Flachdachpfanne Alu (Vaillant Art.Nr. 9056) und Revisionsöffnung konzentrisch 60/100 mm, 0,25m, PP (Vaillant Art.Nr. 303918) 4c) Vaillant konzentrischer Anschluss (Ø 60/100 mm PP) an Abgasleitung DN 80 (starr) im Schacht / Schornstein bestehend aus: Paket mit Basis-Anschluss-Set, konzentrischer Anschluss an Abgasleitung im Schacht (Vaillant Art.Nr. 303920) bestehend aus Revisions-T-Stück 87° Ø 60/100 PP inkl. Funktionsverschluss für wahlweise raumluftab- oder unabhängigen Betrieb und Luftrohrschelle, Verlängerung 0,5 Meter, Luftrohrschelle, Übergangsbogen 87° Ø 60/80 PP, Wandrosette, Schachtabdeckung DN 80 PP (Vaillant Art.Nr. 303963) und, Abgasleitungs-Pack, DN 80 inkl. 7 Abstandshalter (Vaillant Art.Nr. 7,5 Meter 20063135 oder 10 Meter 20063136) • Anschlussgarantie - Mit 3 Jahren Anschlussgarantie gesamt 5 Jahre Schutz! Allgemeine Produktbeschreibung Vaillant Gas-Kompaktgerät ecoCOMPACT Ob größere Eigentumswohnung, Einfamilien- oder Mehrfamilienhaus - mit dem Gas-Brennwertgerät ecoCOMPACT treffen Sie immer eine gute Wahl. In dem kompakten Gerät ist ein Warmwasserspeicher mit 90, 150 oder 200 Litern Inhalt integriert, sodass Sie hohen Wärme- und Warmwasserkomfort genießen können. Je nach Leistungsgröße versorgt der ecoCOMPACT bis zu 500 m2 Wohnfläche. Mit seiner Effizienz, seinem geringen Platzbedarf und den flexiblen Aufstellmöglichkeiten eignet er sich ideal für die Modernisierung. Warmwasserkomfort nach Wunsch Je nach Wasserqualität vor Ort empfiehlt sich ein Schichtladespeicher oder Rohrschlangenspeicher - zudem können Sie zwischen drei verschiedenen Leistungsgrößen des Gas-Brennwertgerätes wählen. • Schichtladespeicher: Bei diesem besonders energiesparenden Speichertyp werden statt des gesamten Speicherinhaltes fortlaufend kleine Mengen Wasser erwärmt und schrittweise im Speicher bereitgehalten. Das macht ihn besonders effizient. Weil dies von oben nach unten geschieht, steht im oberen Speicherbereich sofort 60 °C warmes Wasser zur Verfügung. • Rohrschlangenspeicher: Dieser robuste, gegen Kalk unempfindliche Speicher ist speziell für Gebiete mit hoher Wasserhärte geeignet. Bei diesem Speichertyp wird das Wasser von unten nach oben erwärmt. So wenig Platz wie ein Kühlschrank Der ecoCOMPACT braucht trotz der Kombination von Gas-Brennwertgerät und Warmwasserspeicher lediglich 0,41 m2 Aufstellfläche - und damit nicht mehr Platz als ein Kühlschrank. Doppelter Spareffekt Kleine Abmessungen, aber eine große Leistung. Der ecoCOMPACT bringt alles mit, was man für eine effiziente und schnelle Warmwasserbereitung braucht. Dank der selbstoptimierenden Brennwerttechnik erreicht er einen hohen Normnutzungsgrad. Das heißt: Der ecoCOMPACT nutzt die den Brennstoff Gas besonders effizient, was die Energiekosten senkt. Und weil die Hocheffizienz-Pumpe ihre Leistung bei wenig Wärmebedarf automatisch drosselt, wird gleichzeitig auch der Stromverbrauch reduziert. Elegantes Design Schlanke Optik und moderner Look: Der ecoCOMPACT macht überall eine gute Figur - im Keller, im Dachgeschoss und selbst im Wohnbereich. Bedienung per Fingertipp Die Regelung des ecoCOMPACT ist dank unseres intuitiven Bedienkonzept ganz einfach. Sie möchten noch etwas mehr Komfort? Dann steuern Sie ihn doch bequem per App, vom Sofa aus oder von unterwegs. Alles, was Sie dazu benötigen, ist das Internetmodul sensoNET und den Systemregler multiMATIC 700 - und Ihre neue Heizung geht online. Besondere Merkmale • Normnutzungsgrad 98 % (Hs) / 109 % (Hi) • Modulation bis zu 1:5 • Multi-Sensorik-System und Komfortsicherungsprogramm • Aqua-Power-Plus für bis zu 20 % mehr Warmwasserleistung • Aqua-Kondens-System, Speicherladeregelung mit Brennwertnutzung • Warmwasser-Schichtladespeicher bis NL 7,3 • SplitMountingConcept zur leichten Einbringung in zwei Teilen • Kompakte Geräte-Abmessungen • Einsetzbar in der Mehrfachbelegung mit bis zu 10 Geräten Produktausstattung • Hocheffizienz-Pumpen für Heizung und Speicherladung • Wasserdrucksensor, Volumenstromsensor, Vorrangumschaltventil, Sicherheitsventil 1/2" und 15 Liter ADG • Integral-Kondensations-Wärmetauscher aus Edelstahl • Sekundärwärmetauscher aus Edelstahl • Integrierter WW-Schichtladespeicher (90, 150, 200 l) mit Magnesium Schutzanode • Speicherregelung integriert • DIA-System mit Klartextdisplay, beleuchtet • Kondensatsiphon mit Auslaufschlauch Anschlussgarantie: Ihre Therme hat eine 2-jährige Herstellergarantie. Damit unterstreicht der Hersteller seine hohe Produktqualität und Zuverlässigkeit. Aber was ist nach Ablauf der Herstellergarantie? Wir helfen Ihnen weiter. Viele unserer Kunden wollen bei einem Ausfall der Therme nicht alleine da stehen und die teilweise hohen Reparaturkosten nicht selbst tragen. Aus diesem Grund empfehlen wir Ihnen unsere spezielle Anschlussgarantie für Ihre Therme. Sie gilt im Anschluss an die 2-jährige Herstellergarantie und bietet Ihnen insgesamt 5 Jahre Schutz.
Vaillant ecoCOMPACT VSC – Kompaktes Gas-Brennwertgerät mit integriertem Warmwasserspeicher 🔥💧 Der Vaillant ecoCOMPACT VSC kombiniert modernste Gas-Brennwerttechnik mit einem hocheffizienten Schichtladespeicher – alles in einem eleganten und platzsparenden Design. Ideal für Wohnflächen bis zu 500 m2, benötigt das Kombigerät nur 0,42 m2 Stellfläche und fügt sich mit einer Höhe von 1,32 bis 1,88 m harmonisch in jedes Wohnambiente ein. Effizienz & Leistung ⚡ Hoher Normnutzungsgrad von 98 % (Hs) bzw. 109 % (Hi) 🔥 Leistungsbereich von 14 bis 26 kW, abhängig vom Modell 💧 Schichtladespeicher in 90, 150 oder 200 Litern für kontinuierliche und effiziente Warmwasserbereitung bis zu NL 7,3 🌿 Aqua-Kondens-System für besonders energiesparenden Betrieb 🚀 Aqua-Power-Plus für bis zu 20 % mehr Warmwasserleistung Komfort & Nachhaltigkeit 💡 Hocheffizienz-Pumpe und selbstoptimierender...
Vaillant ecoCOMPACT VSC 206/4-5 90 Gas-Brennwert-Kompaktgerät 4-21kW LL-Gas Der Vaillant ecoCOMPACT VSC 206/4-5 90 ist ein Gas-Brennwert-Kompaktgerät mit integriertem 90-Liter-Schichtladespeicher, das sich durch seine kompakte Bauweise und hohe Effizienz auszeichnet. Mit einer Nennleistung von 4 bis 21 kW eignet es sich für Wohnhäuser bis zu 500 m2 und benötigt nur 0,42 m2 Stellfläche. Das Gerät arbeitet mit einem Normnutzungsgrad von 98 % (Hs) bzw. 109 % (Hi) und ist für den Betrieb mit niedrigem Brennwertgas (LL-Gas) sowie bis zu 100 % Bio-Erdgas ausgelegt. Wie kombiniert das ecoCOMPACT VSC Heizung und Warmwasserbereitung? Das ecoCOMPACT VSC vereint Gas-Brennwerttechnik mit einem integrierten Warmwasserspeicher in einem kompakten Gehäuse. Der 90-Liter-Schichtladespeicher erwärmt kleinere Wassermengen kontinuierlich und schichtet sie von oben in den Speicher, was eine effiziente Warmwasserbereitung ermöglicht. Das Aqua-Kondens-System und die Speicherladeregelung mit Brennwertnutzung erhöhen die Energieeffizienz. Aqua-Power-Plus sorgt für bis zu 20 % mehr Warmwasserleistung und steigert den Komfort bei der Warmwasserentnahme. Welche Effizienz- und Leistungsmerkmale bietet das Gerät? Das Kombigerät erreicht einen hohen Normnutzungsgrad von 98 % (Hs) bzw. 109 % (Hi) und verfügt über eine modulierende Brennerregelung mit einem Modulationsbereich von 20 bis 100 %. Die Hocheffizienz-Pumpe für Heizung und Speicherladung sowie das Multi-Sensorik-System tragen zur Energieeinsparung bei. Die maximale Vorlauftemperatur beträgt 85 °C, die Speicherladeleistung liegt bei 24 kW. Das Gerät ist für den Betrieb mit bis zu 100 % Bio-Erdgas ausgelegt und erfüllt die Energieeffizienzklassen A für Raumheizung und Warmwasserbereitung. Wie gestaltet sich die Installation und Wartung des ecoCOMPACT VSC? Das SplitMountingConcept ermöglicht eine komfortable Montage in zwei Teilen, was die Einbringung in verschiedene Wohnräume erleichtert. Alle wesentlichen Komponenten und Zubehörteile für Heizung und Warmwasser sind im Gehäuse integriert. Das Gerät verfügt über eine eBUS-Systemschnittstelle und optimierte Anschlusskonsolen, die den Zugang zu Bauteilen für Wartung und Service vereinfachen. Es ist zudem für die Mehrfachbelegung mit bis zu zehn Geräten geeignet, was flexible Einsatzmöglichkeiten in größeren Anlagen bietet. Welche Steuerungsoptionen sind verfügbar? Der Systemregler multiMATIC 700 kann in das Bedienfeld integriert werden und ermöglicht eine komfortable Steuerung. Optional ist ein Internetmodul sensoNET erhältlich, mit dem sich das Gerät per App aus der Ferne regeln lässt. Alternativ kann das ecoCOMPACT VSC mit der Einzelraumregelung ambiSENSE kombiniert werden, die ebenfalls app-gesteuert ist. Diese digitalen Steuerungsmöglichkeiten erleichtern Diagnose, Parametrierung und Anlagenbetreuung. Technische Daten Nennleistung (50/30 °C): 21,5 kW Nennleistung (80/60 °C): 20 kW Speichervolumen: 90 l Normnutzungsgrad: 98 % (Hs) / 109 % (Hi) Modulationsbereich: 20 bis 100 % Maximale Vorlauftemperatur: 85 °C Abmessungen (H x B x T): 1320 x 595 x 693 mm Gewicht (leer): 106 kg Anschluss Gas, Wasser, Heizung: Außengewinde Rp 3/4 Luft-/Abgasanschluss: 60/100 mm Elektrischer Anschluss: 230 V / 50 Hz Max. elektrische Leistungsaufnahme: 70 W Das Vaillant ecoCOMPACT VSC 206/4-5 90 bietet eine platzsparende und effiziente Lösung für Heizung und Warmwasser in Wohngebäuden. Mit seiner hohen Leistung von bis zu 21 kW, dem integrierten 90-Liter-Schichtladespeicher und der modulierenden Brennertechnik sorgt es für zuverlässigen Komfort und Energieeinsparungen. Die einfache Montage und vielfältigen Steuerungsoptionen machen das Gerät zu einer flexiblen Wahl für moderne Heizsysteme. Produktspezifikation Hersteller-Warengruppe: Wandgeräte + Kessel Hersteller-Produktgruppe: Gas-Kompaktgeräte Brennwert Hersteller-Artikelnummer: 0010015601 Art des Wärmeerzeugers: Gas-Brennwert Baulänge: 599 Bauhöhe: 1320 Bautiefe: 693 Anschluss Vorlauf: Außengewinde Anschluss Rücklauf: Außengewinde Frequenz: 50 Hz Geschlossene Ausführung: ja Energieeffizienz bei der Warmwasserbereitung (Nwh): 98 Zapfprofil: XL Zusätzlicher Stromverbrauch bei Volllast (elmax): 0,07 Nutzwärme-Abgabe bei Nennwärmeabgabe in Betrieb bei hoher Temperatur (P4): 19,99 Effizienz-Nutzen bei Nennwärmeemission bei hoher Temperatur (n4): 86,85 Zusätzlicher Stromverbrauch im Standby-Modus (Psb): 0,002 Material Wärmetauscher: rostfreier Stahl Einstellbare Heizleistung: ja Eingebaute Zugunterbrechung: nein Eingebaute Pumpenschaltung: ja Kesselsystem: Flammrohr Bei Lieferung komplett zusammengebaut: nein Eingebaute Zirkulationspumpe: nein Eingebauter witterungsanhängiger Regler: nein Eingebautes Ausdehnungsgefäß: ja Nennleistung 80-60 °C: 20 Max. Zulauftemperatur (Arbeitstemperatur): 75 Eingebauter Füll-/Entleerungshahn: ja Eingebautes Überdruckventil: ja Rohraußendurchmesser Zulauf: 26,44 Rohraußendurchmesser Rücklauf: 26,44 Anschluss Kraftstoff: Außengewinde Rohraußendurchmesser Kraftstoff: 26,44 Anschluss Luftzufuhr: Einschubende Nenndurchmesser Kanal Luftzufuhr: 100 Anschluss Rauchgasabfuhr: Einschubende Rohraußendurchmesser kaltes Trinkwasser: 26,44 Rohraußendurchmesser warmes Trinkwasser: 26,44 Anschluss kaltes Trinkwasser: Außengewinde Anschluss Warmwasser: Außengewinde Nenndurchmesser Kanal Rauchgasabfuhr: 60 Brennerregulierung hoch/niedrig: nein Brennerregulierung modulierend: ja Medium: Wasser Eingebautes Manometer: nein Kondensierend: ja Betrieb als offene (Luftzufuhr) Ausführung möglich: ja Nennleistung 50-30 °C: 21,5 Speicher warmes Trinkwasser: 89
