Becker R-M04 Rollladen- und Sonnenschutzantrieb 7 Nm

Andere

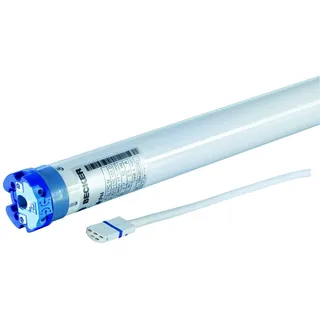

Becker Rollladenmotor R7-17-M04 7 Nm mechanischer Rohrmotor (2010 110 041 0) Der Becker Rollladenmotor R7-17-M04 ist ein zuverlässiger und langlebiger Rohrmotor für Rollläden im privaten und gewerblichen Einsatz. Mit 7 Nm Drehmoment eignet sich dieser Motor ideal für kleinere bis mittelgroße Rollläden und überzeugt durch seine robuste Technik sowie einfache Einstellung. Produktvorteile auf einen Blick Hochwertiger Rollladenmotor ohne Funk ideal für klassische Steuerungen Mechanische Endabschaltung einfache Einstellung direkt am Motorkopf Kompakter Kurzantrieb (394 mm Einschublänge) Steckbare Anschlussleitung für schnelle Montage Motorkopf überwickelbar flexibel einsetzbar Bedienung über bedrahtetes Bedienelement Made in Germany geprüfte Qualität von Becker Technische Daten Modell: R7-17-M04 Artikelnummer: 2010 110 041 0 Nenndrehmoment: 7 Nm Drehzahl: 17 U/min Nennspannung: 230 V Frequenz: 50 Hz Leistungsaufnahme: 90 W Stromaufnahme: 0,45 A Rohrdurchmesser: Ø 45 mm Schutzart: IP44 Einschublänge: 394 mm Gewicht: 1,76 kg Montage & Anwendung Der Rohrmotor wird direkt in die Rollladenwelle eingesetzt und über ein verkabeltes Bedienelement gesteuert. Die Endlagen lassen sich präzise und dauerhaft über die mechanischen Einstellschrauben am Motorkopf festlegen ideal für alle, die auf einfache und wartungsarme Technik setzen.

International, Post/DHL, Andere, Versand nach CH, Versand nach A

Universalmotor für Rollläden, Markisen, ZIP-Screens Mechanische Einstellung mittels mitgeliefertem Einstellwerkzeug Passendes Wandlager im Lieferumfang enthalten auch kompatibel mit älteren Motorlagerausführungen SW60 Wellenadapter im Lieferumfang enthalten

Post/DHL, UPS, DPD, Versand nach CH, Versand nach A

Die Becker R-M04 Antriebe haben eine mechanische Endabschaltung und sind mit Drehmomenten von 7 bis 50 Nm in den Abstufungen 7 Nm (R7-17-M04,), 8 Nm (R8-17-M04), 12 Nm (R8-17-M04), 20 Nm (R20-17-M04), 30 Nm (R30-17-M04), 40 Nm (R40-17-M04) und 50 Nm (R50-11-M04) erhältlich. Der Rohrdurchmesser beträgt bei diesen Rohrantrieben 45 mm. Diese Antriebe sind für Recht- und Linkseinbau geeignet und die Endlageneinstellung wird klassisch mit Hilfe eines Einstellstifts vorgenommen. Produktmerkmale Mechanische Endabschaltung Motor gegen Überhitzung geschützt Für Rechts- und Linkseinbau geeignet Motorkopf überwickelbar steckbare Anschlussleitung Klassische Endlageneinstellung über Einstellhilfe Produktbesonderheiten Nachfolgemodelle der R7/17 M, R8/17C M, R12/17C M, R20/17C M, R30/17C M, R40/17C M, R50/11C M ​ Endlagen über Einstellhilfe einstellbar (im Lieferumfang) Endlagen mechanisch einstellbar obere Endlage / frei Einstellbar untere Endlage / frei Einstellbar Datenblatt Motortyp Art-Nr.: Drehmoment Geschwindigkeit Abmessung (l1, l2, l3) Stromaufnahme Leistungsaufnahme R7-17-M04 Kurzantrieb 20101100410 7 Nm 17 U/min l1 = 354 mm l2 = 394 mm l3 = 411 mm 0,45 A 90 Watt R8-17-M04 20101101000 8 Nm 17 U/min l1 = 414 mm l2 = 454 mm l3 = 471 mm 0,45 A 100 Watt R12-17-M04 20101101010 12 Nm 17 U/min l1 = 414 mm l2 = 454 mm l3 = 471 mm 0,50 A 110 Watt R20-17-M04 20201101000 20 Nm 17 U/min l1 = 443 mm l2 = 483 mm l3 = 500 mm 0,75 A 160 Watt R30-17-M04 20301101000 30 Nm 17 U/min l1 = 567 mm l2 = 607 mm l3 = 624 mm 0,90 A 205 Watt R40-17-M04 20401101000 40 Nm 17 U/min l1 = 587 mm l2 = 627 mm l3 = 644 mm 1,15 A 260 Watt R50-11-M04 20501101000 50 Nm 11 U/min l1 = 514 mm l2 = 554 mm l3 = 571 mm 1,10 A 240 Watt *Dargestellte Mitnehmerbreite von S60 (49303004660) bei Wahl eines anderen Mitnehmers ändert sich Maß I2, l3 und l5 Abmessung Rohrdurchmesser Stromversorgung Schutzart Kabellänge l4 = 17 mm / l5 = 40 mm C = 45 mm 230/50 V Hz IP44 steckbar bei Standardauswahl 1 x Becker R-M04 (Drehmoment nach Wahl) 1 x Anschlusskabel 0,5 Meter (steckbar) 1 x Bedienungsanleitung Motorlager und Adapterset (optional nach Wahl) weitere Motorlager für Baureihe R ► Typ 1 ► Typ 3 Markisenhalter -P/R inkl. Steckzapfen R2/10 Anschlussteil Stern Art. Nr.: 49303000530 / Art. Nr.: 49302000300 Art. Nr.: 49302002600 ► Typ 1 M50 Drive Wheel Universal ► Typ 2 57,5 mm Art. Nr.: 49303004060 / Art. Nr.: 49303004070 Art. Nr.: 49303001730 / Art. Nr.: 49303001740 ► Typ 3 63N D ► Typ 4 Forjas 70 Art. Nr.: 49303000520 / Art. Nr.: 49303004150 Art. Nr.: 49303002170 / Art. Nr.: 49303002180 ► Typ 5 DW70N ► Typ 6 DW74N Art. Nr.: 49303000550 / Art. Nr.: 49300707070 Art. Nr.: 49303000560 / Art. Nr.: 49300107072 ► Typ 7 DW78R+F ► Typ 8 Optinut 81,8 Art. Nr.: 49303000910 / Art. Nr.: 49303000330 Art. Nr.: 49303005290 / Art. Nr.: 49303005280 ► Typ 9 Optinut 69 x 1,25 mm ► Typ 10 DW85N Art. Nr.: 49303005570 / Art. Nr.: 49303005560 Art. Nr.: 49303004100 / Art. Nr.: 49303000660 ► Typ 11 50 x 1,5 mm ► Typ 12 Siral 50 Art. Nr.: 49303000490 Art. Nr.: 49303000500 ► Typ 13 50 x 1,5 mm Warema ► Typ 14 60 x 1,5 mm Art. Nr.: 49303004200 Art. Nr.: 49303000750 / Art. Nr.: 49303000760 ► Typ 15 63 x 1,5 mm ► Typ 16 70 x 1,5 mm Art. Nr.: 49303000590 / Art. Nr.: 49303006280 Art. Nr.: 49303000610 / Art. Nr.: 49303000620
