Fischer Dachhaken RH 40-52 HB AL Aluminium

International, Post/DHL, Andere, Versand nach CH, Versand nach A

Vier Einstellungen: Bietet maximale Flexibilität bei der Installation durch Anpassung an verschiedene Höhen von Dachziegeln mit Lüftungsleisten von 40 bis 52 mm. Breite und stabile Basis: Ermöglicht eine optimale Positionierung des Hakens durch Entlastung der Befestigungspunkte für eine bessere Lastverteilung. Einfache Installation: Ausgestattet mit einem Schnellkupplung, das kein zusätzliches Zubehör für die Montage benötigt. Hohe Tragfähigkeit: Reduziert die Anzahl der benötigten Haken dank seiner Robustheit und des effizienten Designs. Mehr Flexibilität bei der Befestigung: Mehrere Löcher in der Basis für eine große Auswahl bei der Anordnung der Befestigungen.

DPD

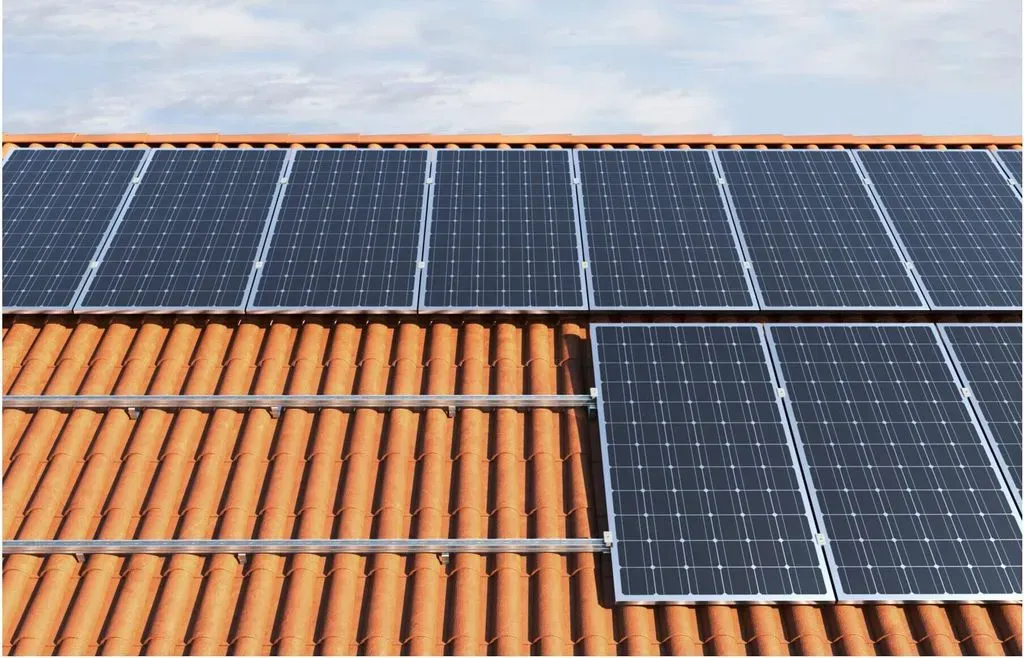

Dachhaken RH 40-52 HB AL von FischerDer Aluminiumhaken RH HB AL eignet sich für den Aufbau von Photovoltaikanlagen auf Steidächern mit Dachziegeln unterschiedlicher Dicke. Durch die horizontale Verstellung an der Grundplatte kann der Dachhaken exakt an den Dachziegel angepasst werden. Die untere Verstellposition ermöglicht die Anpassung des Dachhakens an unterschiedliche Ziegelstärken. Die obere Verstellposition ermöglicht es, den Abstand der Schiene von der Oberseite des Dachziegels einzustellen. Die Form des Hakens ist so konzipiert, dass er den gesetzlich vorgeschriebenen Schnee- und Windlasten standhält, ohne den Ziegel zu beschädigen.

Post/DHL, UPS, GLS, DPD

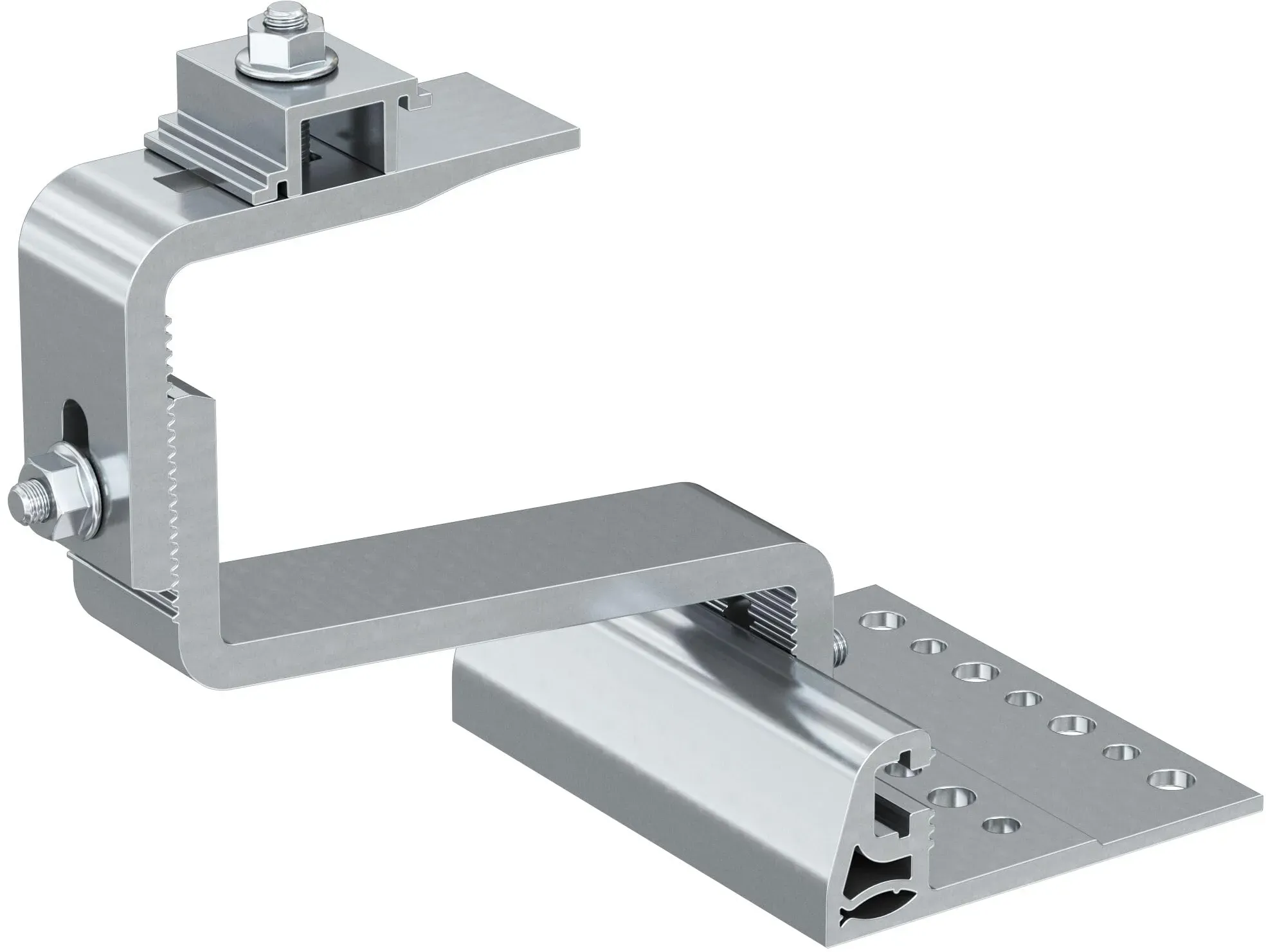

Eigenschaften • Der Dachhaken verfügt über vier Verstellelemente: Die horizontale Verstellung an der Grundplatte ermöglicht das Anpassen an den Dachziegel, die untere die Anpassung an verschiedenen Ziegeldicken, das mittlere vertikale ermöglicht es, den Abstand Profil zur Ziegeloberseite einzustellen, das obere erlaubt es, die Schiene horizontal auszurichten\n• Geeignet für Dachziegel mit eine Gesamtstärke von 40 bis 52 mm (571745) bzw. 52 bis 67 mm (571747)\n• Die Schnellkupplung Haken/Schiene benötigt keine zusätzlichen Schrauben\n• Die breite Grundplatte bietet eine variable Befestigung an der Konterlatte\n• Vielfältige Löcher erhöhen die Auswahl in der Befestigungsanordnung\n• Die große Tragfähigkeit erlaubt die Verwendung von weniger Dachhaken\n• Der Dachhaken bietet mehrere Verstellelemente: das untere ermöglicht die Einstellung an die Ziegeldicke, das vertikale Verstellelement oben ermöglicht die Einstellung des Abstands zwischen Profil und Ziegeloberseite. Die obere Einstellmöglichkeit ermöglicht die Ausrichtung der Schiene parallel zur Traufe / First\n• Befestigung mit A2-PowerFast Schrauben, entweder drei Schrauben Ø6 oder zwei Schrauben Ø8\n• Die hohe Tragfähigkeit ermöglicht die Verwendung von weniger Dachhaken\n• Der Dachhaken hat eine kontrollierte Verformung und ist so konzipiert, dass er die Ziegel nicht verbiegt oder beschädigt\n• Der Dachhaken ist vormontiert und kann ohne weiteres Zubehör montiert werden\n• Der Dachhaken ist stabil, leicht und aus Aluminium gefertigt, um die hohe Lebensdauer des Systems zu gewährleisten\n• Durch Drehen des Gelenks wird der Dachhaken sowohl mit SolarLight- als auch mit SolarFish-Schienen kompatibel\n• Bestimmen Sie den Achsabstand der Dachhaken nach den Schnee- und Windlasten vor Ort und legen Sie die Position je nach Tragstruktur und örtlichen Gegebenheiten fest\n• Den Dachziegel anheben und die Grundplatte des Hakens mit der entsprechenden Befestigung anbringen\n• Die für die Art der Bedachung erforderlichen Höhen- und Breiteneinstellungen vornehmen und die Schrauben der verstellbaren Gelenke anziehen, um den Haken in seiner Position zu sichern\n• Das Gelenk an der Oberseite des Hakens in die seitliche Nut der verwendeten Schiene einführen. Das Gelenk kann zur Anpassung an SolarLight- oder SolarFish-Schienen gedreht werden\n• Steildach mit Ziegeln unterschiedlicher Dicke

Post/DHL, UPS, Trans-o-Flex, Spedition

Der Aluminiumhaken RH HB AL eignet sich für den Aufbau von Photovoltaikanlagen auf Steidächern mit Dachziegeln unterschiedlicher Dicke. Durch die horizontale Verstellung an der Grundplatte kann der Dachhaken exakt an den Dachziegel angepasst werden. Die untere Verstellposition ermöglicht die Anpassung des Dachhakens an unterschiedliche Ziegelstärken. Die obere Verstellposition ermöglicht es, den Abstand der Schiene von der Oberseite des Dachziegels einzustellen. Die Form des Hakens ist so konzipiert, dass er den gesetzlich vorgeschriebenen Schnee- und Windlasten standhält, ohne den Ziegel zu beschädigen. Der Dachhaken bietet mehrere Verstellelemente: das untere ermöglicht die Einstellung an die Ziegeldicke, das vertikale Verstellelement oben ermöglicht die Einstellung des Abstands zwischen Profil und Ziegeloberseite. Die obere Einstellmöglichkeit ermöglicht die Ausrichtung der Schiene parallel zur Traufe / First Befestigung mit A2-PowerFast Schrauben, entweder drei Schrauben Ø6 oder zwei Schrauben Ø8. Die hohe Tragfähigkeit ermöglicht die Verwendung von weniger Dachhaken Der Dachhaken hat eine kontrollierte Verformung und ist so konzipiert, dass er die Ziegel nicht verbiegt oder beschädigt Der Dachhaken ist vormontiert und kann ohne weiteres Zubehör montiert werden Der Dachhaken ist stabil, leicht und aus Aluminium gefertigt, um die hohe Lebensdauer des Systems zu gewährleisten Durch Drehen des Gelenks wird der Dachhaken sowohl mit SolarLight- als auch mit SolarFish-Schienen

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

Eigenschaften - Der Dachhaken verfügt über vier Verstellelemente: Die horizontale Verstellung an der Grundplatte ermöglicht das Anpassen an den Dachziegel, die untere die Anpassung an verschiedenen Ziegeldicken, das mittlere vertikale ermöglicht es, den Abstand Profil zur Ziegeloberseite einzustellen, das obere erlaubt es, die Schiene horizontal auszurichten- Geeignet für Dachziegel mit eine Gesamtstärke von 40 bis 52 mm (571745) bzw. 52 bis 67 mm (571747)- Die Schnellkupplung Haken/Schiene benötigt keine zusätzlichen Schrauben- Die breite Grundplatte bietet eine variable Befestigung an der Konterlatte- Vielfältige Löcher erhöhen die Auswahl in der Befestigungsanordnung- Die große Tragfähigkeit erlaubt die Verwendung von weniger Dachhaken- Der Dachhaken bietet mehrere Verstellelemente: das untere ermöglicht die Einstellung an die Ziegeldicke, das vertikale Verstellelement oben ermöglicht die Einstellung des Abstands zwischen Profil und Ziegeloberseite. Das Gelenk kann zur Anpassung an SolarLight- oder SolarFish-Schienen gedreht werden- Steildach mit Ziegeln unterschiedlicher Dicke Technische Daten:Einstellbereich: 40 - 52 mm Bitte beachte: Dekoration nicht im Lieferumfang enthalten. Der Aluminiumhaken RH HB AL eignet sich für den Aufbau von Photovoltaikanlagen auf Steidächern mit Dachziegeln unterschiedlicher Dicke. Durch die horizontale Verstellung an der Grundplatte kann der Dachhaken exakt an den Dachziegel angepasst werden. Die untere Verstellposition ermöglicht die Anpassung des Dachhakens an unterschiedliche Ziegelstärken. Die obere Verstellposition ermöglicht es, den Abstand der Schiene von der Oberseite des Dachziegels einzustellen. Die Form des Hakens ist so konzipiert, dass er den gesetzlich vorgeschriebenen Schnee- und Windlasten standhält, ohne den Ziegel zu beschädigen.Gesamthöhe: 119,5 - 149,5 mmGewicht: 0.61 kgSchlüsselweite: 13 mmStärke: 8.5 mmEinstellbereich: 40 - 52 mmProfi / DIY: ProfiBreite Grundplatte: 120 mmHöhe unter Bügel: 40 - 52 mmInstallationsdrehmoment: 20 NmTiefe: 100 mmProduktlinie: RH HB ALInhalt: 10 StückGewicht: 6618 Gramm

Post/DHL, Hermes

Details Farbe , Mehrfarbig,

Andere

fischer Dachhaken RH 40-52 HB AL Aluminium 10 Stk

Post/DHL, Spedition

Der Aluminiumhaken RH HB AL eignet sich für den Aufbau von Photovoltaikanlagen auf Steidächern mit Dachziegeln unterschiedlicher Dicke. Durch die horizontale Verstellung an der Grundplatte kann der Dachhaken exakt an den Dachziegel angepasst werden.Die untere Verstellposition ermöglicht die Anpassung des Dachhakens an unterschiedliche Ziegelstärken. Die obere Verstellposition ermöglicht es, den Abstand der Schiene von der Oberseite des Dachziegels einzustellen. Die Form des Hakens ist so konzipiert, dass er den gesetzlich vorgeschriebenen Schnee- und Windlasten standhält, ohne den Ziegel zu beschädigen.Gesamthöhe: 119,5 - 149,5 mmGewicht: 0.61 kgSchlüsselweite: 13 mmStärke: 8.5 mmEinstellbereich: 40 - 52 mmProfi / DIY: ProfiBreite Grundplatte: 120 mmHöhe unter Bügel: 40 - 52 mmInstallationsdrehmoment: 20 NmTiefe: 100 mmProduktlinie: RH HB ALInhalt: 10 StückGewicht: 6618 Gramm

Post/DHL, UPS, Trans-o-Flex, Spedition

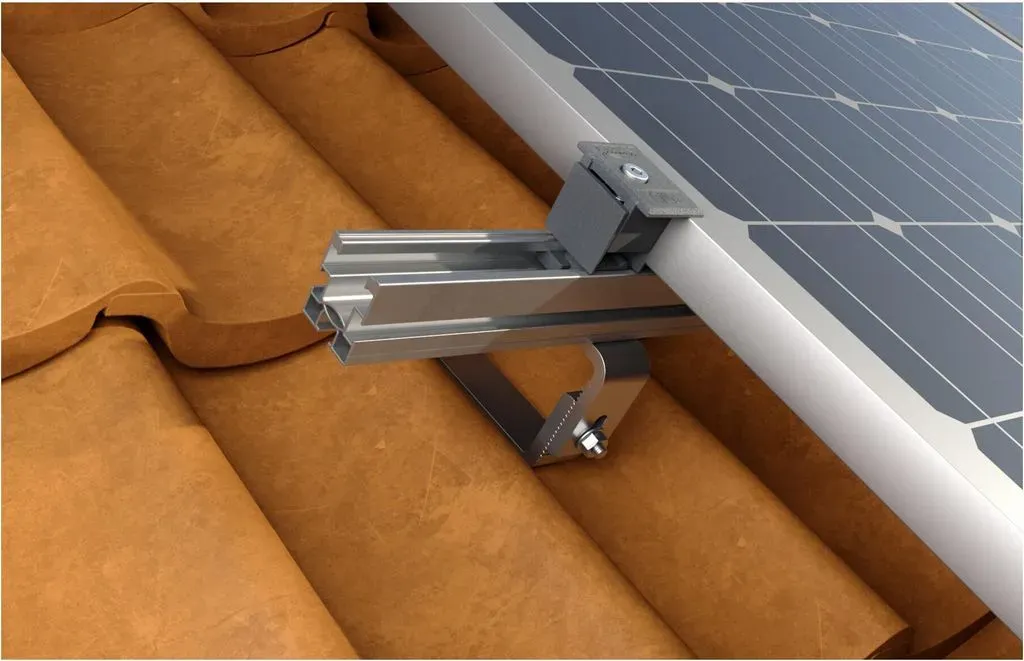

Einsatzbereich Der Dachhaken HB/VB AL mit breitem Sockel eignet sich ideal für die Montage von Photovoltaikanlagen auf Steildächern mit Dachziegeln unterschiedlicher Stärke. Der Haken RH H AL ermöglicht zudem die horizontale Ausrichtung des Profils. Der Aluminiumhaken ist durch Drehen des Gelenks sowohl mit SolarLight- als auch mit SolarFish-Profilen kompatibel. Beschreibung Der Dachhaken RH HB/VB AL ist gemäß EN 2:2016 aus der Aluminiumlegierung AW 6060 T6 und AW 6082 T6 gefertigt und verfügt über einen breiten Sockel zur Befestigung an der Konterlattung. Der Dachhaken kann an vier Elementen verstellt werden. Durch die horizontale Verstellung an der Grundplatte wird der Haken an den Dachziegel angepasst. Die untere die Anpassung passt den Haken an verschiedene Ziegeldicken an. Das mittlere vertikale Verstellelement ermöglicht die Einstellung des Profilabstands zur Ziegeloberseite. Das obere Element ermöglicht die horizontale Ausrichtung der Schiene. Mithilfe des breiten Sockels kann der Haken variabel an der Konterlattung befestigt werden . Die Form des Hakens ermöglicht das Standhalten der gesetzlich vorgeschriebenen Schnee- und Windlasten, ohne Beschädigung der Dachziegel. Durch die hohe Tragfähigkeit sind nur wenige Haken zur Montage der Unterkonstruktion nötig. Um die gesamte Lebensdauer des Systems zu gewährleisten, ist der Dachhaken stabil, leicht und aus Aluminium gefertigt. Der Haken ist bereits vormontiert, dadurch wird kein weiteres Zubehör für die Montage benötigt. Technische Daten Material - Aluminiumlegierung AW 6060 T6 und AW 6082 T6 gemäß EN 2:2016 Gesamthöhe - 119,5-149,5 bis 131-164 mm Für Dachziegelstärke - 40 bis 52 oder 52 bis 67 mm Schlüsselweite - 13 mm Installationsdrehmoment - 20 Nm Gewicht - ca. 600 g VE - 10 Stück Preis per VE

International, Post/DHL, UPS, Spedition, Versand nach CH, Versand nach A

fischer Dachhaken RH 40-52 HB AL
