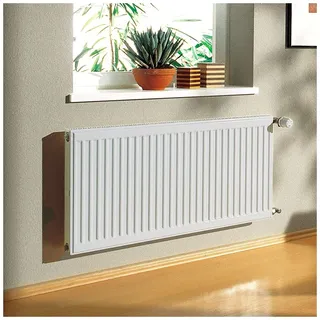

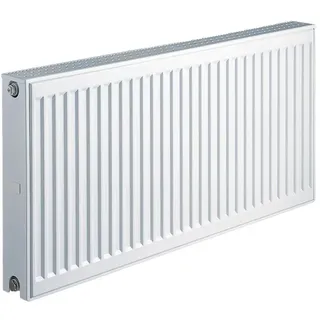

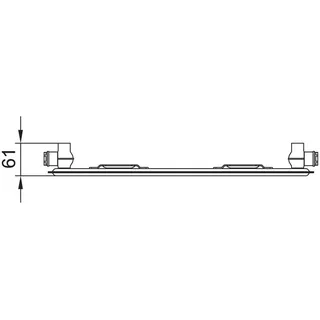

Allgemeine Beschreibung Der Kermi Profil-K Flachheizkörper Typ 10 in Weiß ist ein kompakter Heizkörper mit einer Größe von 400x61x400 mm und einer Heizleistung von 170 W bei 75/65/20 Grad Celsius. Die profilierte Oberfläche verleiht ihm eine klassische und markante Optik, die besonders in Wohn- und Arbeitsbereichen beliebt ist. Der Heizkörper ist die Basisausführung der Kermi-Flachheizkörper und bietet hohe Energieeffizienz sowie einen zuverlässigen Betrieb. Technische daten Betriebsdruck: 10 bar Max. Prüfdruck: 13 bar Betriebstemperatur: 110 °C Wärmeleistung 75/65-20 °C: 170 W Bauhöhe: 400 mm Bautiefe: 61 mm Länge: 400 mm Wasserinhalt: 0,9 l Heizkörperexponent: 1,255 Gewindeanschluss: Innengewinde G 1/2" Thermostatkopfgewinde: M 30 x 1,5 mm Kompatibilität und Zubehör Kompatibel mit Heizkostenerfassungsgeräten Zubehör wie Thermostatkopf und Hahnblock sind nicht im Lieferumfang enthalten Für Leichtbauwände, Gipskarton und Holzbauweise ist ein Wandschienen-Set erforderlich Installation Montage in horizontaler und vertikaler Richtung möglich 4 Laschen an der Rückseite des Heizkörpers (ab BL 1800, 6 Stück) Bohrkonsolenset für massiven Wandaufbau serienmäßig beigepackt (außer BH 200) Schnellmontagekonsolen-Set kann separat bestellt werden Anwendung Der Kermi Profil-K Flachheizkörper ist geeignet für verschiedene Wärmequellen, einschließlich Wärmepumpen, Solarthermie, Fernwärme sowie klassische Brennwert- oder Pellet-Heizungen. Er ist ideal für Neubauten und Sanierungen und bietet eine hohe Heizleistung bei gleichzeitig geringer Bauhöhe. Weitere Informationen Die Lackierung ist emissionsfrei und umweltfreundlich, ohne Tropfen Verpackung: Montagefertig in Karton verpackt und in Folie eingeschweißt Jede Farblackierung gemäß Kermi Farbkonzept möglich
Kermi Kompaktheizkörper, Heizkörper, Profil-K, Typ 10 400x400 mm (H x L) Lieferumfang / je nach Auswahl: • Kermi Kompaktheizkörper, Flachheizkörper profiliert Typ 10 400x400 mm (H x L) • Set Kompaktanschluss - 2x Bohrkonsolen - Entlüftungsstopfen - 2x Sicherungsbügel - 2x Abstandhalter • Auswahl Anschlusszubehör: a.) Oventrop Heizkörperverschraubung Eckform: - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, Eck DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, Eck DN 15, 1/2" b.) Oventrop Heizkörperverschraubung Durchgangsform: - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, DG DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, DG DN 15, 1/2" c.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Eckform: - Thermostat vindo TH mit Flüssig-Fühler weiß - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, Eck DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, Eck DN 15, 1/2" d.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Durchgangsform: - Thermostat vindo TH mit Flüssig-Fühler weiß - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, DG DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, DG DN 15, 1/2" Erhältliche Kermi Heizkörper Typen / Stärken: • Kermi Heizkörper Typ 10, Heizkörperdicke (Tiefe): 61 mm • Kermi Heizkörper Typ 20, Heizkörperdicke (Tiefe): 100 mm • Kermi Heizkörper Typ 30, Heizkörperdicke (Tiefe): 155 mm Verfügbare Kermi Heizkörper Längen in mm: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1300, 1400, 1600, 1800, 2000, 2300, 2600, 3000 Erhältliche Kermi Heizkörper Bauhöhen (BH) in mm: • BH 300 mm • BH 400 mm • BH 500 mm • BH 600 mm • BH 750 mm • BH 900 mm Allgemeine Produktbeschreibung Kermi therm-x2® Profil Heizkörper Klassischer Flachheizkörper mit markanter, profilierter Optik. Neben der einzigartig innovativen x2-Technik für weniger Energieverbrauch und mehr Behaglichkeit besitzt der therm-x2 Profil in Qualität und Konstruktion alle Attribute zukunftsweisender Wärmeverteilung. Von der hochwertig beschichteten, brillanten Heizkörperabdeckung bis zum komplett integrierten Ventileinsatz mit ab Werk voreingestellten kv-Werten bei der Ventilausführung. Ihr Plus mit therm-x2 Profil • Markante, profilierte Optik • Mit energiesparender x2-Technik • Obere Abdeckung und seitliche Blende serienmäßig • Umfangreiches Größen- und Farbspektrum • Perfekt geeignet für Neubau und Sanierung • Für alle Wärmequellen: Ölheizung, Gasheizung oder Fernheizung, Solarenergie oder Brennwerttechnik • Auch in der Bauhöhe 200 therm-x2® Profil-K Kompaktheizkörper Die profilierte Basisausführung im hohen Kermi Qualitätsstandard hat seitlich vier Anschlüsse und bietet vielfältige Anschlussmöglichkeiten. Ein Flachheizkörper mit hoher Heizleistung - genau richtig für niedrige Vorlauftemperaturen. • Mit seitlichen Anschlüssen • Vielfältige Anschlussmöglichkeiten therm-x2® Profil-K Austauschheizkörper Speziell für die Renovierung. Ein Heizkörper, der auf die am häufigsten verbreiteten Nabenabstände 500 und 900 mm ausgerichtet ist. Für den schnellen, rationellen Austausch von alten DIN-Radiatoren. Ohne Änderung der Rohrleitungsanschlüsse, ohne Umbauarbeiten. Mit wenigen Montageschritten und ganz ohne spezielles Zubehör. Und falls andere Nabenabstände gefordert sind: Der Kermi Adapter-KD für Kompaktheizkörper sorgt für eine Anpassung an das vorhandene Rohrnetz durch den Ausgleich von Nabenabstandsdifferenzen. • Schneller Heizkörperwechsel durch exakt mit den alten DIN-Radiatoren übereinstimmende Nabenabstände • Nabenabstand 500 mm und 900 mm • Problemlos, sauber, rationell • Wenige Montageschritte ohne spezielles Zubehör Kermi therm-x2 Profil-Austauschheizkörper sind die schnelle, flexible und vor allem unkomplizierte Lösung für den Heizkörperaustausch. Exakt ausgerichtet auf DIN-Radiatoren und damit für rund 90% des Bedarfs im Renovierungsbereich. therm-x2® Profil-V Ventilheizkörper Der Ventilheizkörper von Kermi wird unten seitlich angeschlossen. Der Ventileinsatz mit voreingestellten kv-Werten ist bei der Ventilausführung ab Werk integriert. • Integrierter Ventileinsatz ab Werk mit voreingestellten kv-Werten. therm-x2® Profil-Vplus Mit therm-x2 Vplus Flachheizkörpern von Kermi lassen sich nahezu alle Anschlussarten realisieren. Für optimale Flexibilität bei der Planung, schnell und sicher bei der Montage. • Gestaltungsfreiheit durch vielfältige Anschlussmöglichkeiten • Einfacher Tausch bei Renovierung • Sichere, unkomplizierte Montage durch bekannte Baugrößen und Anschlussmaße • Heizkörpertyp und -dimension lassen sich auch nach der Rohrinstallation noch frei bestimmen • Zeitersparnis: alle Anschlüsse ab Werk dicht verschlossen • Hohe Flexibilität bei kurzfristigen Veränderungen der Anschlussart auf der Baustelle • Hohe Energieeffizienz durch innovative therm-x2 Technologie • Integrierter Ventileinsatz mit ab Werk voreingestellten kv-Werten Ein Heizkörper - alle Möglichkeiten: Mit einem therm-x2 Vplus lassen sich nahezu alle Anschlussarten realisieren. Verfügbar als Standard-Ausführung Ventil rechts sowie ohne Mehrpreis auch als Ausführung Ventil links. therm-x2® Profil-K / -V / -Vplus Hygiene Die saubere Lösung für besondere hygienische Anforderungen. Schnell und leicht zu reinigen. Für ein nahezu staubfreies Raumklima, bestens geeignet für Allergiker. • Ohne Konvektoren • Leichte Reinigung des Heizkörpers möglich • Für Räume mit besonders hohen hygienischen Anforderungen • Nahezu staubfreies Raumklima Profil Hygieneheizkörper sind ohne seitliche Abdeckung und ohne Konvektoren konzipiert - zur schnellen, leicht zugänglichen Reinigung und für ein staubreduziertes Raumklima. Und deshalb auch für Allergiker bestens geeignet. Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
