Artikelbeschreibung:

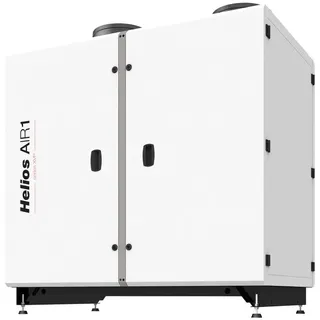

HELIOS AIR1 XVP 1250 LÜFTUNGSGERÄT MIT WÄRMERÜCKGEWINNUNG PRODUKTÜBERSICHT Das Helios AIR1 XVP 1250 ist ein Kompaktlüftungsgerät mit integrierter Wärmerückgewinnung. Es ist für die bodenstehende Installation in Innenräumen konzipiert und bietet durch seine vertikale Bauweise sowie Luftanschlüsse oben eine platzsparende und flexible Lösung. Das Gerät ermöglicht einen energieeffizienten Betrieb auch bei niedrigen Außentemperaturen und erreicht mit seinem Kreuzgegenstrom-Wärmetauscher eine Wärmerückgewinnung von bis zu 90% gemäß EN308. Ziel ist ein gesundes und komfortables Raumklima bei reduzierten Betriebskosten. EIGENSCHAFTEN UND VORTEILE * Hohe Energieeffizienz: Der Kreuzgegenstrom-Wärmetauscher ermöglicht bis zu 90% Wärmerückgewinnung und trägt so zur Reduzierung der Heizkosten bei.
* Platzsparende Installation: Die stehende, vertikale Bauweise und flexible Luftanschlüsse machen das Gerät für Innenräume mit begrenztem Platz geeignet.
* Langlebige Konstruktion: Das Gehäuse aus korrosionsbeständigem Aluzink (Klasse C4) und 50 mm Mineralwolle-Isolierung bieten Wärme- und Schalldämmung.
* Klimaregelung: Eine automatische Bypass-Jalousieklappe unterstützt freie Kühlung und Kälterückgewinnung im Sommer.
* Wartungsfreundlichkeit: Großzügige Revisionsöffnungen und Steckverbindungen erleichtern den Zugang und die Wartung von Komponenten.
* Effiziente Motoren: Zwei direktangetriebene EC-Motoren der Klasse IE4 sorgen für niedrige SFP-Werte und stufenlose Steuerung.
* Umfassende Regelung: Die werksseitig verdrahtete Regelung bietet Anschlussmöglichkeiten für bis zu 18 Sensoren für bedarfsgerechten Betrieb. GEHÄUSE UND KONSTRUKTION Das Helios AIR1 XVP 1250 verfügt über eine rahmenlose Gehäusekonstruktion aus Aluzink-Blech. Es ist allseitig mit 50 mm Mineralwolle isoliert, um Wärme- und Schalldämmung zu gewährleisten. Die Außenseite des Gehäuses ist in RAL 7047 korrosionsbeständig beschichtet (Korrosionsklasse C4), die Innenseite ist verzinkt. Die Gehäuseklassen sind gemäß DIN EN 1886 mit T2/TB2/D2 zertifiziert. Großzügige Revisionsöffnungen auf beiden Geräteseiten ermöglichen einen einfachen Zugang zu allen Komponenten für Reinigung und Wartung. Die Kondensatanschlussmöglichkeiten befinden sich unten am Gerät, jeweils eine für die Fortluft- und Zuluftseite. Diese Anschlüsse haben einen Durchmesser von DN 32 mm und sind mit einer Edelstahl-Kondensatwanne mit integriertem Gefälle versehen. Diese Konstruktion trägt zu Langlebigkeit, geringem Wartungsaufwand, leisem Betrieb und Energieeffizienz bei, indem Wärmebrücken minimiert und eine effiziente Isolation geboten wird. WÄRMERÜCKGEWINNUNGSSYSTEM Die Wärmerückgewinnung erfolgt über einen Eurovent-zertifizierten Kreuzgegenstrom-Plattenwärmetauscher aus Aluminium. Dieser ermöglicht eine Wärmerückgewinnung nach EN308 von bis zu 90%, was zur Reduzierung der Heizkosten beiträgt. Das System zeichnet sich durch hohe innere Dichtheit aus. Eine automatische Bypass-Jalousieklappe ist integriert und ermöglicht eine vollständige Abdeckung des Wärmetauschers. Dies unterstützt die freie Kühlung (Nachtkühlung) und Kälterückgewinnung im Sommer, um auch in den wärmeren Monaten ein angenehmes Raumklima ohne zusätzlichen Energieaufwand zu ermöglichen. VENTILATOREN UND FILTER Das Gerät ist mit zwei direktangetriebenen EC-Motoren der Klasse IE4 ausgestattet, die sich durch niedrige SFP-Werte auszeichnen. Diese Motoren sind dynamisch gewuchtet und schwingungsgedämpft im Gerät gelagert, was einen leisen und stabilen Betrieb fördert. Die Ventilatoren sind stufenlos über ein 0-10V Signal steuerbar. Steckverbindungen an allen elektrischen Bauteilen vereinfachen Wartungsarbeiten. Serienmäßig sind zwei großflächige, druckverlustoptimierte Kassettenfilter verbaut: ein Außenluftfilter der Klasse ePM1 55% (F7) und ein Abluftfilter der Klasse ePM10 50% (M5). Optional ist der Einsatz von Filtern bis zur Klasse ePM1 80% (F9) in der Außenluft und ePM1 55% (F7) in der Abluft möglich. Eine zusätzliche Vorfilter-Stufe der Klasse ePM 10 50% (M5) kann direkt im Gerät in der Außenluft integriert werden. Die Filterüberwachung erfolgt mittels dynamischer, volumenstromabhängiger Drucküberwachung. INTELLIGENTE REGELUNG Das Lüftungsgerät wird mit einer vielseitigen, betriebsbereiten Regelung ausgeliefert, die in einem werksseitig verdrahteten und funktionsgetesteten Anschlusskasten oben am Gerät angebracht ist. Es stehen zwei optionale Bedienelemente (ECO und Touch) zur Verfügung. Die Regelungsfunktionen umfassen verschiedene Lüftungsmodi wie Volumen-konstant (CAV), Druckkonstant (VAV ? Zubehör erforderlich) oder Drehzahlkonstant (CRPM in % oder über Wochenprogramm). Ein automatischer Lüftungsbetrieb (Ventilation-On-Demand, VOD) ist mittels Feuchte-, CO2- oder VOC-Sensoren umsetzbar; bis zu 18 Sensoren können pro Lüftungsgerät angeschlossen werden. Die Regelung unterstützt auch freie Kühlung sowie aktive Kühlung mittels Kühlregister (Kaltwasser oder Change-Over) und bietet vielseitig einstellbare Temperatur-Regelungsoptionen (z.B. konstante Zuluft, außentemperaturgeführte Zuluft, Raum-Zuluft-Kaskade). Digitale Eingänge für Feueralarm und externen Schalter (Ein/Aus) sowie ein digitaler Ausgang für Sammelstörmeldungen sind vorhanden. Externe Ventilator-Ansteuerung ist über zwei analoge 0-10V Eingänge für Zuluft- und Abluftventilator separat möglich. Die Anbindung an die Gebäudeleittechnik (GLT) kann über BACnet IP oder Modbus TCP erfolgen. Ein Inbetriebnahme-Assistent erleichtert die schnelle und einfache Inbetriebnahme des Geräts und des passenden Zubehörs. TECHNISCHE DATEN Max. Volumenstrom: 1200 m3/h bei 200 Pa
Betriebsspannung: 3 N ~ 400 V, 50 Hz (230 V Anschluss ist optional möglich)
Temperaturbereich (Betrieb): -20°C bis +50°C
Temperaturbereich (Aufstellung): 0 °C bis + 50 °C
Gehäuseklasse: T2/TB2/D2 (Zertifiziert gemäß DIN EN 1886)
Korrosionsklasse: C4 Elektrische Werte:
Nennstrom Gerät: 4,7/0/0 A (Grundstrom ohne Heizregister)
Nennstrom Vorheizung (optional): 5,2/5,2/5,2 A (Bei Einsatz des optionalen Vorheizregisters)
Nennstrom Nachheizung (optional): 6,5/6,5/6,5 A (Bei Einsatz des optionalen Nachheizregisters)
Max. Gesamtstrom: 16,4/11,8/11,8 A (Maximaler Stromverbrauch inklusive aller optionalen Heizregister) Abmessungen:
Länge (L): 1600 mm
Breite (B): 755 mm
Höhe (H): 1723 mm
Anschlussmaß: DN 315
Gewicht (Gerät): 275 kg
Liefereinheit: 1-teilig EINSATZBEREICHE UND ANWENDUNGSSZENARIEN Das Helios AIR1 XVP 1250 ist eine vielseitige Lösung für verschiedene Anwendungsbereiche: * Wohngebäude: Optimal für Einfamilien- und Mehrfamilienhäuser zur kontinuierlichen Lieferung frischer und gesunder Raumluft, zur Reduzierung von Feuchtigkeit und zur Abführung von Schadstoffen.
* Gewerbeobjekte: Geeignet für Büros, Schulen, Arztpraxen oder kleinere Geschäftslokale, um die Luftqualität zu verbessern und Energieeffizienzstandards einzuhalten. Dank der Fähigkeit zum dauerhaften Betrieb bei niedrigen Außentemperaturen und der integrierten Funktion zur freien Kühlung und Kälterückgewinnung ist das Helios AIR1 XVP 1250 eine ganzjährige Lösung, die im Winter Heizkosten senkt und im Sommer für angenehme Temperaturen sorgt. HERSTELLER UND QUALITÄT Das Helios AIR1 XVP 1250 stammt von Helios Ventilatoren, einem Hersteller im Bereich Lüftungstechnik. Das Gerät entspricht Qualitätsstandards, erkennbar an der Gehäuseklasse T2/TB2/D2 gemäß DIN EN 1886 und der Korrosionsschutzklasse C4. Der integrierte Wärmetauscher ist Eurovent-zertifiziert und die EC-Motoren entsprechen der Effizienzklasse IE4, was die Zuverlässigkeit und Energieeffizienz des Systems belegt.
