kompakte Bauform, integriert sind: Pumpe, Mischer und Umschaltventil für einen Heizkreis-Pumpe und Mischer für weiteren Heizkreis können nachgerüstet werden, alle für einen sicheren Betrieb erforderlichen Armaturen wie Ausdehnungsgefäß, Sicherheitsventil oder Entlüfter, Rücklaufanhebung mit Fluidwärmetauscher, Umschaltventil für Warmwasserspeicher, Wandaufstellung möglich, alle Anschlüsse seitlich oder oben, raumluftunabhängiger Betrieb möglich, Rückbrandsicherung mit Zellradschleuse, automatische Reinigung des Wärmetauschers mit Regulatoren, des Drehrostes, der sich automatisch bewegt, Lambdasonde, automatische Zündung, Edelstahlbrennkammer für hohe Temperaturen, vollautomatische Ascheaustragung in eine abnehmbare Box, Regelung der gesamten Heizanlage via Touchscreen mit intuitiver Menüführung Energieeffizienzlabel: A+

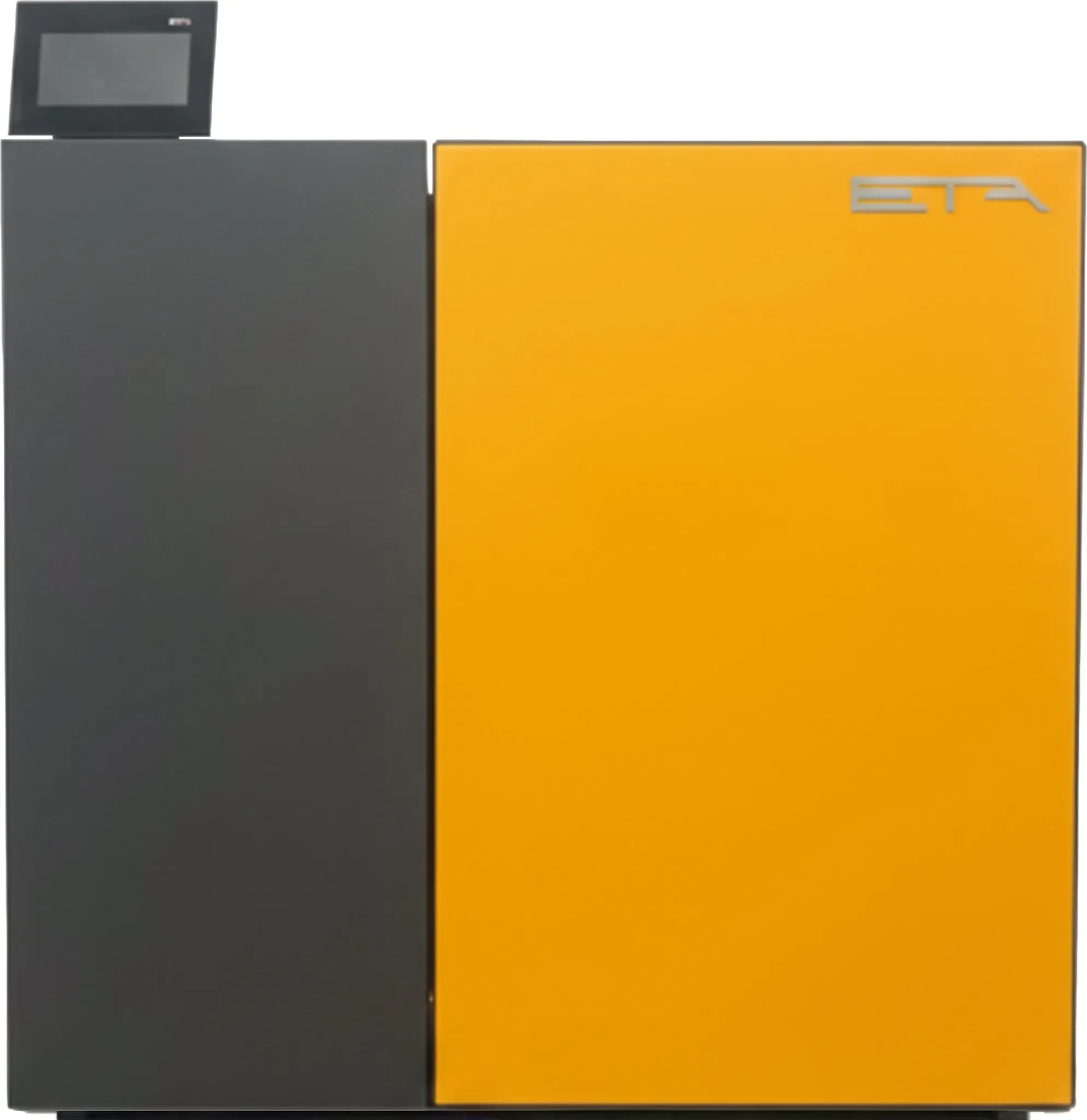

ETA Pelletkessel PelletsUnit PU15, 15 kW, inkl. Hocheffizienzpumpe und Mischer, für den raumluftunabhängigen Betrieb Lieferumfang: • ETA Pelletkessel PelletsUnit PU15, 15 kW - Inkl. Hocheffizienzpumpe und Mischer - Pellets Saugleitung DN50 - Pellets Rückluft DN50 - Rücklauf Heizkreis und Warmwasserspeicher, Muffe R3/4" - Entleerung bestückt mit Füll- und Entleerhahn 1/2" - Ablauf für das Sicherheitsventil, überwurfmutter flachdichtend R1" - Luftanschluss für raumluftunabhängigen Betrieb, DN80 Allgemeine Produktbeschreibung ETA Pelletkessel PelletsUnit Die ETA PelletsUnit ist ein hochmoderner Pelletskessel für Ein- und Mehrfamilienhäuser, der sich ideal für Sanierungen und Neubauten eignet. Mit Leistungsgröß;en von 7, 11 und 15 kW bietet dieser kompakte Heizkessel ein komplettes Heizsystem in einem Gerät. Hocheffizienzpumpe, Sicherheitsarmaturen, Ausdehnungsgefäß; und weitere wichtige Komponenten sind bereits werkseitig integriert, was den Platzbedarf minimiert und die Montagekosten deutlich reduziert. Trotz der kompakten Bauweise ermöglicht die PelletsUnit die flexible Einbindung von bis zu zwei Heizkreisen. Der Pelletskessel kann raumluftunabhängig betrieben werden und entnimmt den für die Verbrennung benötigten Sauerstoff von auß;en. Dadurch lässt er sich auch innerhalb der beheizten Gebäudehülle oder in Räumen mit Komfortlüftung aufstellen, ohne dass permanent ein Fenster geöffnet sein muss. Das ansprechende Design erlaubt sogar eine Aufstellung in öffentlich sichtbaren Bereichen. Automatische Reinigung und intelligente Verbrennungstechnik Die ETA PelletsUnit reinigt sich vollautomatisch und bedarfsgerecht, nicht nach starren Zeitintervallen. Diese intelligente Reinigungstechnologie gewährleistet niedrige Emissionswerte und höchste Wirkungsgrade während der gesamten Heizsaison. Sowohl die Brennkammer als auch der Wärmetauscher werden regelmäß;ig von Ablagerungen befreit, ohne dass Sie den Brennraum öffnen müssen. Das patentierte Drehrost-System mit Reinigungskamm säubert die Brennkammer automatisch von Asche nach jeweils 15 bis 30 kg verheizter Pellets. Die für den Verbrennungsvorgang notwendige Luft verteilt sich großflächig zwischen den sauberen Rostlamellen, während die ständige sanfte Bewegung des Rostes das Glutbett schürt und für eine noch bessere Verbrennung sorgt. Dank der effizienten Verbrennung fällt nur wenig Asche an, die zudem im Behälter komprimiert wird. Die 12-Liter-Aschebox ist von auß;en leicht zugänglich und muss nur selten geleert werden. Bei Bedarf erhalten Sie eine Erinnerung per E-Mail oder SMS. Die Lambdasonde optimiert kontinuierlich das Mischungsverhältnis aus Brennstoff und Sauerstoff für maximale Effizienz bei verschiedenen Pelletsqualitäten und erkennt sofort eine erfolgreiche Zündung, was die Zündzeit reduziert und Strom spart. Der geräuschlose Keramikglühkörper benötigt wesentlich weniger Energie als andere Zündsysteme und funktioniert schneller. Wichtige Merkmale der Verbrennungstechnik: • Lambdasonde optimiert kontinuierlich das Mischungsverhältnis für maximale Effizienz bei verschiedenen Pelletsqualitäten • Geräuschloser Keramikglühkörper mit geringem Energieaufwand und schneller Zündung • Flüsterleises Saugzuggebläse sorgt für Unterdruck im Kessel und regelt die Luftmenge optimal • Drehzahlgeregelter Ventilator arbeitet energiesparend und liefert gleichbleibende Verbrennungsergebnisse • Bis 15 Pa Kaminzug ist kein eigener Zugbegrenzer im Kamin erforderlich • Brennkammer aus Edelstahl für saubere und effiziente Holzverbrennung • Niedrige Emissionswerte und geringe Aschebildung auch bei Teillast • Automatische Ascheaustragung in die kompakte 12-Liter-Aschebox • Reinigungsantrieb mit Wirbulatoren für automatische Wärmetauscherreinigung Maximale Sicherheit durch innovative Schutzsysteme Maximale Sicherheit bietet die von ETA entwickelte Zellradschleuse als Rückbrandschutzeinrichtung. über eine Dosierschnecke gelangen die Pellets in das Zellrad, wobei immer exakt die richtige Menge dosiert wird. Pellets werden nicht verkeilt, zerdrückt oder abgebrochen, wodurch die Dichtkanten der Schleuse über die gesamte Lebensdauer des Kessels hinweg verschleiß;frei bleiben. Die Zellradschleuse ist das absolut dicht schließ;ende Tor zwischen Lager und Brennkammer und schützt somit sicher vor Rückbrand. Der 30 kg fassende Vorratsbehälter speichert Pellets unmittelbar zum Verheizen bereit, sodass nur ein bis zwei Mal am Tag jeweils für circa 5 Minuten Pellets vom Lagerraum zum Kessel transportiert werden müssen. Ein Sicherheitsventil und ein elektronischer Drucksensor schützen vor überdruck im Kessel, während ein automatischer Schnellentlüfter unerwünschte Luft aus dem Heizwasserkreislauf entfernt. Das Ausdehnungsgefäß; mit 18 Liter Fassungsvermögen gleicht Druckschwankungen innerhalb des Heizsystems sicher aus. Integrierte Sicherheitsarmaturen der PelletsUnit: • Zellradschleuse als absolut dicht schließ;endes Tor zwischen Lager und Brennkammer • Verschleißfreie Dichtkanten über die gesamte Lebensdauer des Kessels • Sicherheitsventil schützt vor überdruck im Kessel • Elektronischer Drucksensor überwacht kontinuierlich den Systemdruck • Automatischer Schnellentlüfter entfernt unerwünschte Luft aus dem Heizwasserkreislauf • Ausdehnungsgefäß; mit 18 Liter Fassungsvermögen gleicht Druckschwankungen sicher aus • Thermische Ablaufsicherung nicht erforderlich durch kontrollierte Brennstoffmenge • Saugturbine transportiert Pellets sicher vom Lagerraum zum Zwischenbehälter • Alle für den Betrieb relevanten Komponenten werden kontinuierlich überwacht Integrierte Systemkomponenten und Hydraulik Alle wichtigen Elemente für die Wärmeverteilung sind bereits in der ETA PelletsUnit integriert, was Platz spart und die Montage erheblich vereinfacht. Die hocheffiziente, drehzahlgeregelte Pumpe arbeitet mit nur 15 bis maximal 35 Watt äußerst sparsam und sorgt für die gezielte Rücklaufanhebung zum Schutz des Wärmetauschers. Das Umschaltventil ermöglicht es, mit nur einer Pumpe wahlweise den Heizkreislauf zu betreiben oder den Warmwasserspeicher zu beladen und schaltet immer automatisch auf den Kreislauf, für den die Pumpe gerade arbeiten soll. Der Mischer kann je nach Anlagenart flexibel eingesetzt werden und funktioniert mit einem umsteckbaren Stellmotor als Vorlaufmischer für einen Heizkreis oder als Mischer zur Rücklaufanhebung bei Pufferspeicherbetrieb. Der Reinigungsantrieb sorgt automatisch für Sauberkeit im Kessel, wobei der Wärmetauscher mit Wirbulatoren gereinigt wird und die Asche mithilfe von Schnecken vollautomatisch aus der Brennkammer in die Aschebox transportiert wird. Vorteile der integrierten Komponenten: • Pumpe, Mischer, Umschaltventil, Ausdehnungsgefäß;, Sicherheitsventil und Entlüfter bereits eingebaut • Deutlich reduzierter Platzbedarf im Heizraum • Erheblich geringere Montagekosten durch weniger Installationsaufwand • Hocheffizienzpumpe mit Drehzahlregelung spart Strom • Flexible Einbindung von bis zu zwei Heizkreisen möglich • Anschlüsse für Heizkreis 1 und 2 sowie Warmwasserspeicher vorhanden • Luftanschluss DN80 für raumluftunabhängigen Betrieb • Pellets Saugleitung und Rückluft DN50 • Umschaltventil schaltet automatisch zwischen Heizkreislauf und Warmwasserspeicherbeladung ETAtouch Regelung und Fernsteuerung Die intuitive Touchscreen-Bedienung der ETA PelletsUnit macht die Steuerung des gesamten Heizsystems zum Kinderspiel. Selbsterklärende Icons ermöglichen die Regelung von Feuerführung, Pelletsförderung, Puffermanagement, Warmwasserbereitung und witterungsgeführter Heizkreisregelung mit Wochenprogramm für zwei Kreise. Alle Einstellungen lassen sich ohne Betriebsanleitung vornehmen, da die Bedienung intuitiv gestaltet ist. Ob Sie es generell wärmer oder kühler haben, die Zeit für die Nachtabsenkung ändern oder während Ihres Urlaubs auf Absenkbetrieb schalten wollen Sie werden intuitiv auf die richtige Abbildung tippen. über die kostenlose Internetplattform meinETA steuern Sie Ihre Heizung von überall aus via Smartphone, Tablet oder PC. Nach der Verbindung des Kessels mit dem Internet sehen Sie den Touchscreen genau so, als stünden Sie direkt vor dem Gerät. Die Plattform informiert Sie bei Bedarf kostenlos per E-Mail über den Status Ihres Heizsystems und läuft auf allen gängigen Betriebssystemen wie iOS oder Android. Die ETAtouch Regelung lässt sich problemlos in gängige Smart-Home-Systeme wie Loxone und KNX integrieren. über eine ModbusTCP Schnittstelle tauscht der Miniserver direkt mit dem Kessel Daten aus. Der integrierte Wartungsassistent führt Sie Schritt für Schritt durch die jährliche Reinigung des Kessels. Funktionen der ETAtouch Regelung: • Kessel- und Verbrennungsregelung mit Drehzahlregelung spart Strom • Lambda- und Zündzeitregelung steigert die Effizienz • Pufferspeichermanagement mit drei bis neun Fühlern im Speicher • Warmwasserbereitung über Frischwassermodul, Warmwasserspeicher oder Kombispeicher • Regelung von 1-Kreis- oder 2-Kreis-Solaranlagen mit einem oder zwei Speichern • Zwei witterungsgeregelte Mischerheizkreise mit Wochenprogramm und vielen Zeitfenstern • Optional erweiterbar mit Raumfühler und Fernbedienung • Einbindung von fremden Heizgeräten wie ölkessel, Gasthermen oder Wärmepumpen möglich • Einzelraumregelung über ETA-Einzelraumfühler mit oder ohne Display • Integrierter Wartungsassistent führt Schritt für Schritt durch die jährliche Reinigung • Problemlose Integration in Smart-Home-Systeme wie Loxone und KNX • Fernzugriff über meinETA von jedem PC, Smartphone oder Tablet • Vorübergehende Zugriffsrechte für Installateur zur schnellen Hilfe • Kostenlose E-Mail-Benachrichtigungen über den Systemstatus • Serienmäß;iger LAN-Anschluss Flexible Pelletslagerung und Austragungssysteme Das Pelletslager für die ETA PelletsUnit kann überall dort errichtet werden, wo bisher ein öltank stand, und muss nicht in der Nähe des Kessels sein. Entfernungen bis zu 20 Meter und zwei Stockwerke sind problemlos möglich. Alternativ können Sie das Lager in einem Nebengebäude aufstellen oder einen Erdtank nutzen. Das Lager sollte trocken sein, damit die Pellets nicht aufquellen. Die Pellets werden per Tankwagen geliefert und in den Lagerraum geblasen. Der ungefähre Pelletsbedarf pro Jahr in Tonnen wird errechnet, indem man die Heizlast in Kilowatt durch 3 dividiert. Für den Pelletsbedarf in Kubikmetern dividiert man die Heizlast durch 2. Austragschnecke für längliche Lagerräume: • Erstreckt sich über die gesamte Länge des Lagers und kann bis zu 6 Meter lang sein • Dosiert die Pellets aus dem Lager zu den Transportschläuchen zum Kessel • Pellets werden mit Saugturbine weiterbefördert, Schläuche werden nach Transport freigesaugt • Lager kann vollständig entleert werden • Pellets rutschen über den schrägen glatten Boden automatisch zur Transportschnecke • Mit dem ETA-System geht der Pelletstransport besonders schnell Optimale Systemergänzung mit Pufferspeicher und Brennwerttechnik Der ETA-Pufferspeicher ist der perfekte Partner für die PelletsUnit. Er speichert überschüssige Wärme, die vor allem im Herbst, Frühling oder zur Warmwasserbereitung im Sommer anfällt, und gibt sie bei Bedarf wieder frei. Dies spart Brennstoff und schont den Kessel durch weniger Kesselstarts. Zur Einbindung einer Solaranlage ist der ETA-Schichtpuffer ideal geeignet. Im Sommer kann so nahezu betriebskostenfrei Warmwasser bereitet werden. Der Pufferspeicher kann auch mit einem Frischwassermodul ausgerüstet werden, das Leitungswasser mithilfe eines Wärmetauschers stets frisch erwärmt und die Gefahr von Keimen und Bakterien minimiert. Das ETA Mischerkreismodul für 2 Mischerheizkreise spart viel Zeit und Geld bei der Installation. Die Energie kann mit Radiatoren oder über eine Fuß;boden- oder Wandheizung übertragen werden. Vorteile des optionalen ETA Brennwertwärmetauschers für die PelletsUnit: • Brennstoffeinsparungen bis zu 10 Prozent möglich • Erzeugte Kondensationsenergie wird genutzt • Deutlich abgesenkte Abgastemperatur bei entsprechender Betriebsweise • Abgas wird unter den Taupunkt abgekühlt, Wärme wird zur Vorwärmung der Rücklauftemperatur genutzt • Integrierter Volumenstromsensor für aktive Kontrolle der Wassermenge • Automatische Abreinigung mit minimalem Wasserverbrauch • Voraussetzungen: Eignung und Zulassung der Abgasanlage, Wasser- sowie Kanalanschluss für Kondensatableitung, niedrige Rücklauftemperaturen Technische Daten der ETA PelletsUnit Die ETA PelletsUnit ist in drei Leistungsgröß;en erhältlich: 7 kW für kleinere Einfamilienhäuser, 11 kW für größ;ere Einfamilienhäuser und 15 kW für Mehrfamilienhäuser. Der Nennwirkungsgrad beträgt bei allen Modellen 94,7 Prozent. Die Abgastemperatur liegt bei 120 Grad Celsius bei Nennleistung und 80 Grad Celsius bei Teillast. Der Vorratsbehälter fasst 30 kg Pellets, die Aschebox hat ein Volumen von 12 Litern. Die kompakten Abmessungen von 597 mm Breite, 1048 mm Tiefe und 1104 mm Höhe ermöglichen eine platzsparende Aufstellung im Keller oder auf dem Dachboden. Technische Spezifikationen: • Leistungsbereich: 7, 11 und 15 kW • Nennwirkungsgrad: 94,7 Prozent bei allen Modellen • Abgastemperatur bei Nennleistung: 120 Grad Celsius • Abgastemperatur bei Teillast: 80 Grad Celsius • Vorratsbehälter: 30 kg Fassungsvermögen • Aschebox: 12 Liter Volumen • Ausdehnungsgefäß;: 18 Liter Fassungsvermögen • Breite: 597 mm, Tiefe: 1048 mm, Höhe: 1104 mm • Pellets Saugleitung und Rückluft: DN50 • Luftanschluss für raumluftunabhängigen Betrieb: DN80 • Anschlüsse Heizkreis und Warmwasserspeicher: Muffe R3/4"
