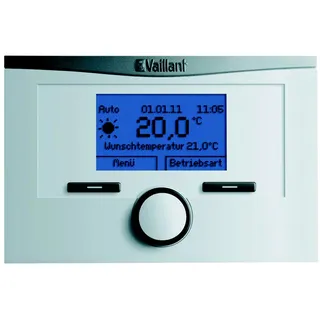

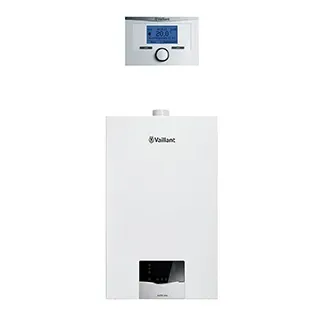

Vaillant Paket 1.790/2 inklusive Gas-Wandheizgerät ecoTEC plus VC 20 CS/1-5 und Raumtemperaturregler calorMATIC VRT 350 Lieferumfang: • Vaillant Gas-Brennwerttherme ecoTEC plus VC 20 CS/1-5, 20 kW • Vaillant Raumtemperaturregler calorMATIC VRT 350 Allgemeine Produktbeschreibung Vaillant ecoTEC plus VC/VCW/VCI 1-5 Der ecoTEC plus VC/VCW/VCI 1-5 ist das ideale Gas-Brennwertgerät für Einfamilienhäuser und Mehrfamilienhäuser. Auch die Kombination mit einer Wärmepumpe zu einem nachhaltigen Hybridsystem ist möglich. Technik, die mitdenkt Unsere innovative Verbrennungsregelung IoniDetect sorgt für einen besonders zuverlässigen und effizienten Betrieb. Das Geheimnis: Die Technologie erkennt automatisch unterschiedliche Erdgasarten und Gasqualitäten und optimiert so das Gas-Brennwertsystem permanent selbst. So sind Sie auf die in einigen Teilen Deutschlands anstehende Umstellung von L-Gas auf H-Gas perfekt vorbereitet. Wasserstoff gleich mitgedacht Da Gas als Brückentechnologie in einer Zukunft mit nachhaltigeren Energien weiterhin eine wichtige Rolle spielt, ist unser ecoTEC plus auch darauf vorbereitet. Das Gas-Brennwertgerät ist schon jetzt für den Betrieb mit bis zu 20 % Wasserstoff (möglich bei den Geräten ecoTEC plus VC/VCW/VCI 1-5) geeignet. Überall zu Hause Der ecoTEC plus ist nicht nur für Einfamilienhäuser ideal geeignet: Er kann sowohl als Etagenheizung in Mehrfamilienhäusern als auch in größeren Gebäuden als Kaskadensystem mit bis zu 120 kW Leistung eingesetzt werden. Intuitive Bedienung, auch bequem per App Das moderne Design des ecoTEC plus zeigt sich nicht nur in seiner klaren Linienführung, sondern auch bei seinem großen, beleuchteten Touch-Display. Dieses überzeugt durch die intuitive und einfache Bedienbarkeit. Das gilt auch für die zum ecoTEC plus passenden Regler: den Premium-Systemregler sensoCOMFORT, den Einkreisregler sensoDIRECT für einfache Heizsysteme oder den Raumtemperaturregler sensoHOME für Etagenheizungen. In Verbindung mit dem optional erhältlichen Internetmodul sensoNET können Sie den ecoTEC plus auch bequem per kostenloser sensoAPP steuern. Das Internetmodul wird einfach und platzsparend per Plug-and-Play unter dem Gas-Brennwertgerät angebracht. Warmwasser ganz nach Wunsch Der ecoTEC plus ist in drei verschiedenen Varianten erhältlich: als reines Heizgerät (VC), als Kombigerät mit integrierter Warmwasserbereitung im Durchlaufprinzip (VCW) und als Kombigerät mit integriertem 20-Liter-Schichtladespeicher (VCI). Die Kombigeräte liefern besonders effizient warmes Wasser und sind die ideale Lösung, falls aus Platzmangel kein separater Speicher installiert werden kann. Bei höherem Warmwasserbedarf empfehlen wir die Kombination mit unseren wandhängenden Speichern actoSTOR oder uniSTOR. Diese sind optisch und technisch perfekt auf das Gas-Brennwertgerät abgestimmt. Besondere Merkmale Die Gas-Wandheizgeräte ecoTEC plus VC zeichnen sich durch mehrere besondere Merkmale aus. Sie haben einen hohen Normnutzungsgrad von 98 % (Hs) bzw. 109 % (Hi) und eine Modulation bis zu 1:8. Das Gerät verfügt über eine selbstadaptierende Verbrennungsregelung, die Schwankungen in der Gasqualität ausgleicht und eine vorbeugende Geräteanalyse durchführt. Das Verbrennungsregelungssystem IoniDetect ist für alle Erdgasarten geeignet. Mit der Aqua-Power-Plus-Funktion kann die Warmwasserleistung um bis zu 20 % gesteigert werden. Das Gerät hat ein neues, modernes Design und kompakte Abmessungen, was den Austausch der Heizung erleichtert. Ein Display ermöglicht die Einstellung und Überwachung interner Gerätefunktionen sowie die Bedienung des Einkreisreglers sensoDIRECT 710. Ein Komfortsicherungsprogramm sorgt für eine zuverlässige Wärmeversorgung. Zudem ist eine Betrieb mit 20 % Wasserstoff möglich. • Normnutzungsgrad 98 % (Hs) / 109 % (Hi) • Modulation bis zu 1:8 • Selbstadaptierende Verbrennungsregelung zum Ausgleich von Gasqualitätsschwankungen und zur vorbeugenden Geräteanalyse • Verbrennungsregelungssystem IoniDetect für alle Erdgasarten • Aqua-Power-Plus für bis zu 20 % mehr Warmwasserleistung • Neues, modernes Design und kompakte Geräteabmaße für den einfachen Heizungstausch • Display zur Einstellung und Überwachung von internen Gerätefunktionen sowie zur Bedienung des Einkreisreglers sensoDIRECT 710 • Komfortsicherungsprogramm für eine zuverlässige Wärmeversorgung • 20 % Wasserstoffbetrieb möglich Produktausstattung Die Gas-Wandheizgeräte ecoTEC plus VC sind mit einer Reihe von Produktausstattungen ausgestattet. Dazu gehören eine Hocheffizienz-Pumpe, ein Wasserdrucksensor, ein Volumenstromsensor, ein Manometer, ein 10 Liter ADG, ein Sicherheitsventil und eine Quetschverschraubung für den Gasanschluss. Sie verfügen über einen Integral-Kondensations-Wärmetauscher aus Edelstahl. Die Geräte haben eine integrierte Regelung für eine externe Heizkreis- / Zirkulationspumpe und einen Speicherladekreis. Ein Vorrang-Umschaltventil ist ebenfalls vorhanden. Zudem sind sie mit einer eBUS-Schnittstelle ausgestattet und verfügen über ein beleuchtetes Grafikdisplay mit Touch-Bedienelementen. Eine Diagnoseschnittstelle ist ebenfalls integriert. • Hocheffizienz-Pumpe • Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, Sicherheitsventil, Quetschverschraubung Gasanschluss • Integral-Kondensations-Wärmetauscher aus Edelstahl • Regelung einer externen Heizkreis-/ Zirkulationspumpe und eines Speicherladekreises integriert • Vorrang-Umschaltventil • eBUS-Schnittstelle • Beleuchtetes Grafikdisplay mit Touch-Bedienelementen • Diagnoseschnittstelle integriert Anschlussgarantie: Ihre Therme hat eine 2-jährige Herstellergarantie. Damit unterstreicht der Hersteller seine hohe Produktqualität und Zuverlässigkeit. Aber was ist nach Ablauf der Herstellergarantie? Wir helfen Ihnen weiter! Viele unserer Kunden wollen bei einem Ausfall der Therme nicht alleine da stehen und die teilweise hohen Reparaturkosten nicht selbst tragen. Aus diesem Grund empfehlen wir Ihnen unsere spezielle Anschlussgarantie für Ihre Therme. Sie gilt im Anschluss an die 2-jährige Herstellergarantie und bietet Ihnen insgesamt 5 Jahre Schutz.
Vaillant Paket 1.790/2 ecoTEC plus VC 20 CS/1-5, VRT 350 Therme ecoTEC plus VC 20 CS/1-5 E/LL/P Vaillant Bestell-Nr.: 0010043898 (Vorgängermodell Bestell-Nr.: 0010022007) 3,4 - 21 kW bei 50/30°C Erdgas E,Erdgas LL (Min - Max) 3 - 19,7 kW bei 80/60°C Erdgas E,Erdgas LL (Min - Max) Der neue ecoTEC plus eignet sich ideal als zentrales Heizsystem im Ein- oder Mehrfamilienhaus mit bis zu sechs Wohneinheiten. Dabei überzeugt er mit hocheffizienter Gas-Brennwerttechnik und modernem Design. Neue Technik für höchste Effizienz Mit dem neuen ecoTEC plus treffen Sie eine zukunftssichere Entscheidung: Die selbstadaptierende Verbrennungsregelung IoniDetect erkennt alle Gasarten automatisch und gleicht Qualitätsschwankungen aus. Dadurch wird immer eine optimale Verbrennung sowie eine maximale Energieausbeute erreicht – heute und in Zukunft. Der neue ecoTEC plus ist als Therme für den reinen Heizbetrieb (VC) und auch als Kombigerät mit integrierter Warmwasserbereitung (VCW) oder integriertem Warmwasserspeicher (VCI) erhältlich. Modernes Design und smarte Konnektivität Auch optisch war der ecoTEC plus nie besser. Das moderne neue Design überzeugt – genauso wie das einheitliche Bedienkonzept von Gerätedisplay und Reglern für eine schnelle Inbetriebnahme und Einstellung des Geräts. Wir empfehlen zusätzlich das Internetmodul sensoNET, damit Sie den ecoTEC plus komfortabel per App steuern können – und Ihr Installateur myVAILLANT Pro für die einfache und zeitsparende Ferndiagnose und -parametrierung nutzen kann. Lieferumfang 1 × ecoTEC plus VC 20 CS/1-5 E/LL/P 1 × Gerätehalter 1 × Ablaufrohr und Verschraubung für das Sicherheitsventil 1 × Kondensatablaufleitung 1 × Aufkleber für Flüssiggasumstellung 1 × Beutel mit Kleinmaterial (Montagesatz) 1 × Betriebsanleitung 1 × Installations-/Wartungsanleitung 1 × Montageanleitung Luft-Abgas-System 1 × Montageschablone 1 × Garantiekarte 1 × Produktdatenblatt, Energieeffizienzlabel, diverse Aufkleber Produktausstattung Hocheffizienz-Pumpe Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, Sicherheitsventil, Quetschverschraubung Gasanschluss Integral-Kondensations-Wärmetauscher aus Edelstahl Regelung einer externen Heizkreis-/ Zirkulationspumpe und eines Speicherladekreises integriert Vorrang-Umschaltventil eBUS-Schnittstelle Beleuchtetes Grafikdisplay mit Touch-Bedienelementen Diagnoseschnittstelle integriert Regelung raumtemperaturgeführter Raumregler calorMatic VRT 350 Vaillant Bestell-Nr.: 0020124472 Mit dem neuen calorMATIC 350 werden Vaillant Heizgeräte zeit- und raumtemperaturgeführt gesteuert. Das Einstiegsmodell in die eBUS-Regelungstechnik verfügt über ein intuitiv verständliches Bedienkonzept und lässt sich mit den zwei Auswahltasten und dem Drehknopf leicht bedienen. Das beleuchtete Klartext-Display ist auch im Dunkeln leicht ablesbar. Der moderne Regler in zeitlosem Weiß kann im Wohnbereich ganz nach Bedarf installiert werden. Produktausstattung Leicht ablesbares, beleuchtetes Klarschriftdisplay Wochenprogramm Sommerfunktion 1 Tag außer Haus/zu Hause-Funktion Partyfunktion Ferienprogramm einmalige Speicherladung außerhalb der Zeitprogrammierung Technische Daten – Tabellen Technische Daten Gas-Kompaktgeräte mit Brennwerttechnik – ecoTEC plus Einheit VC 10 CS/1-5 VC 15 CS/1-5 VC 20 CS/1-5 VC 25 CS/1-5 VC 30 CS/1-5 Bestell-Nr. 0010043896 0010043897 0010043898 0010043899 0010043900 Vorgängermodell Bestell-Nr. 0010022005 0010022006 0010022007 0010022008 0010022009 Energieeffizienzklasse Energieeffizienzklasse Raumheizung Energieeffizienzklasse Warmwasserbereitung – – – – – Grunddaten Heizleistung bei 50/30°C Erdgas E,Erdgas LL (Min - Max) kW 3,4 - 10,9 3,4 - 16,4 3,4 - 21 3,4 - 26,4 4,5 - 33,3 Heizleistung bei 80/60°C Erdgas E,Erdgas LL (Min - Max) kW 3 - 9,9 3 - 14,8 3 - 19,7 3 - 24,7 4 - 30 Heizleistung bei 50/30°C Flüssiggas (Min - Max) kW 5,4 - 10,9 5,4 - 16,4 5,4 - 21 5,4 - 26,4 8,4 - 33,3 Heizleistung bei 80/60°C Flüssiggas (Min - Max) kW 4,8 - 9,9 4,8 - 14,8 4,8 - 19,7 4,8 - 24,7 7,8 - 30 Heizleistung bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas (Max) kW 20 20 24 27,5 34,8 Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E,Erdgas LL,Flüssiggas % 109 109 110 109 110 Wirkungsgrad bei Warmwasserbetrieb Erdgas E,Erdgas LL,Flüssiggas % 98 Jahreszeitbedingte Raumheizungseeffizienz ηs % 92 93 94 94 94 Elektr. Leistungsaufnahme bei 30 % W 52 45 41 57 59 Elektr. Leistungsaufnahme im Heizbetrieb (Max) W 66 56 55 91 80 Elektr. Leistungsaufnahme im standby W 2 Beinhaltete Bauteile bei elektr. Leistung Pumpe Bereitschaftswärmeverlust bei tK 70°C % 0,91 0,61 0,45 0,36 0,3 Inhalt heizungsseitig l 2,1 2,1 2,1 2,1 2,6 Max Betriebsdruck heizungsseitig bar 3 Max Heizungs-Vorlauftemperatur °C 85 Anschlusswert bei Erdgas E1) 2) m3/h 2,2 2,2 2,6 3 3,8 Anschlusswert bei Erdgas LL1) 2) m3/h 2,5 2,5 3 3,5 4,4 Anschlusswert bei Flüssiggas1) 2) kg/h 0,8 0,8 1 1,1 1,5 Kondenswassermenge bei 50/30°C l/h 1,02 1,53 2,04 2,55 3,06 Pumpen-Volumenstrom bei ΔT 20 K (Restförderhöhe) l/h (mbar) 430 (200) 645 (200) 849 (200) 1.075 (200) 1.290 (200) Ausdehnungsgefäßinhalt l 10 Vordruck bar 0,75 Spannung 230V/50Hz Produktmaß (Höhe / Breite / Tiefe) mm 720 / 440 / 348 Gewicht Produkt kg 34 34 34 34 39 Anschluss Heizung (VL und RL) G 3/4 Anschluss Speicher G 1/2 Anschluss Gas Ø 20 mm Anschluss Luft,Abgas Ø 60/100 Ø 60/100 Ø 60/100 Ø 60/100 Ø 80/125 CE PIN 0063CU3910 Gasgerätekategorie I2N, I3P 1) Dieser Wert dient zur Dimensionierung der Anschlussleitung 2) Bezogen auf 15°C und 1013 mbar WICHTIG Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen. Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Allgemeine Beschreibung Das Vaillant ecoTEC plus Heizsystempaket 1.790/2 VC 20CS/1-5, VRT 350 ist eine hochmoderne Heizlösung mit einem Nennleistungsbereich von 3,4 bis 21 kW bei 50/30 °C. Es bietet einen Normnutzungsgrad von 98 % (Hs) und 109 % (Hi), was es zu einer effizienten Wahl für die Heizungsversorgung macht. Technische daten Modulation bis zu 1:8 Speicherladeleistung max.: 24 kW Vor-/Rücklaufanschluss: G 3/4 Gasanschluss Durchmesser: 20 mm Höhe: 720 mm Breite: 440 mm Tiefe: 348 mm Gewicht (leer): 34 kg Wasserinhalt: 2,1 l DVGW-Produkt-ID-Nr.: II2N3P 1 x 0010043898 Hersteller-Artikelnummer: 8000014462 Ausstattung Hocheffizienz-Pumpe Wasserdrucksensor Volumenstromsensor Manometer 10 Liter ADG Sicherheitsventil Quetschverschraubung Gasanschluss Integral-Kondensations-Wärmetauscher aus Edelstahl Regelung einer externen Heizkreis-/Zirkulationspumpe und eines Speicherladekreises integriert Vorrang-Umschaltventil eBUS-Schnittstelle Beleuchtetes Grafikdisplay mit Touch-Bedienelementen Diagnoseschnittstelle integriert Weitere Informationen Komfortsicherungsprogramm für eine zuverlässige Wärmeversorgung Selbstadaptierende Verbrennungsregelung zum Ausgleich von Gasqualitätsschwankungen und zur vorbeugenden Geräteanalyse Verbrennungsregelungssystem IoniDetect für alle Gasarten Beleuchtetes Grafikdisplay zur Einstellung und Überwachung von internen Gerätefunktionen sowie zur Bedienung des Einkreisreglers sensoDIRECT 710 Neues, modernes Design und kompakte Geräteabmaße für den einfachen Heizungstausch Aqua-Power-Plus für bis zu 20 % mehr Warmwasserleistung
Paket 1.790/2 ecoTEC plus VC 20 CS/1-5, VRT 350 Produktvorteile: - Normnutzungsgrad 98 % (Hs) / 109 % (Hi) - Modulation bis zu 1:8 - Selbstadaptierende Verbrennungsregelung zum Ausgleich von Gasqualitätsschwankungen und zur vorbeugenden Geräteanalyse - Verbrennungsregelungssystem IoniDetect für alle Gasarten - Neues, modernes Design und kompakte Geräteabmaße für den einfachen Heizungstausch - Aqua-Power-Plus für bis zu 20 % mehr Warmwasserleistung - Beleuchtetes Grafikdisplay mit Bedienung über Touch-Bedienelemente - Display zur Einstellung und Überwachung von internen Gerätefunktionen sowie zur Bedienung des Einkreisreglers sensoDIRECT 710 - Komfortsicherungsprogramm für eine zuverlässige Wärmeversorgung Ausstattung: - Hocheffizienz-Pumpe - Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, - Sicherheitsventil, Quetschverschraubung Gasanschluss - Integral-Kondensations-Wärmetauscher aus Edelstahl - Regelung einer externen Heizkreis-/ Zirkulationspumpe und eines - Speicherladekreises integriert - Vorrang-Umschaltventil - eBUS-Schnittstelle - Beleuchtetes Grafikdisplay mit Touch-Bedienelementen - Diagnoseschnittstelle integriert Typ VC 20 CS/1-5 Nennleistungsbereich Erdgas E/LL u. P Nennleistungsbereich Flüssiggas P Speicherladeleistung max. 24 kW Normnutzungsgrad Hs/Hi 110 % Vor-/Rücklaufanschluss G 3/4 Gasanschluss Durchm. 20 mm Höhe/Breite/Tiefe 720 mm 440 mm 348 mm Gewicht (leer) 34 kg Wasserinhalt 2,1 l DVGW-Produkt-ID-Nr. II2N3P 1 x 0010043898 VC 20 CS/1-5 1 x 0020124472 VRT 350 Paket Energ.Eff.Kl. Heizung A (A+++ - G)
