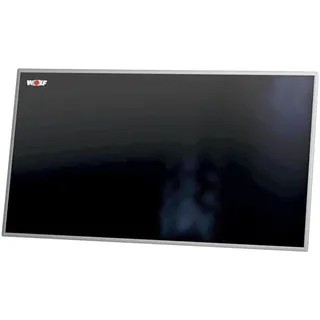

Allgemeine Beschreibung Der Wolf TopSon F3-1Q ist ein Hochleistungs-Sonnenkollektor mit einer querformatigen Bauweise und einer eleganten Glasleiste in Silber. Dieser Flachkollektor wurde nach EN 12975 geprüft und bietet eine hervorragende Energieausnutzung. Er erfüllt die Bedingungen des Umweltzeichens Blauer Engel und ist zertifiziert nach Solar-Keymark. Der Kollektor ist mit einer tiefgezogenen, hochwitterungsbeständigen Aluminiumwanne ausgestattet und verfügt über eine 60 mm dicke Mineralwollwärmedämmung, die minimale Auskühlverluste gewährleistet. Technische daten Aufstellwinkel: 15-75° Optischer Wirkungsgrad: 78,3% Wärmeverlustkoeffizient a1: 3,430 W/m2K Wärmeverlustkoeffizient a2: 0,011 W/m2K Kollektorjahresertrag "Würzburg" Tm50°C: 1070 kWh Stillstandstemperatur max.: 189°C Einstrahlwinkel-Korrekturft.K50: 94,0% Wärmekapazität: 5,88 kJ/m2K Betriebsüberdruck max.: 10 bar Bruttofläche: 2,3 m2 Aperturfläche: 2,11 m2 Füllinhalt: 1,9 L Empfohlene Durchflussmenge: 30-90 L/h Gewicht (leer): 41 kg Wärmeträgermedium: ANRO unverdünnt Anschlüsse: 3⁄4" Solar-Keymark Register-Nr.: 011-7S2439F Abmessungen (BxHxT): 1099 x 2099 x 110 mm Kompatibilität und Zubehör Bis zu 5 Kollektoren von einer Seite anschließbar Anschlussseite rechts/links wählbar Je Verbindung zwischen den Kollektoren sind 2 Kompensatoren erforderlich Installation Kollektoraufstellung an Fassade: ja Kollektoraufstellung in geneigtem Dach: ja Kollektoraufstellung auf geneigtem Dach: ja Kollektoraufstellung auf Flachdach: ja Kollektoraufstellung Hochformat (Portrait): nein Kollektoraufstellung Querformat (Landscape): ja Anwendung Der Wolf TopSon F3-1Q eignet sich ideal für die Nutzung in solarthermischen Anlagen zur Warmwasserbereitung und Heizungsunterstützung. Er kann sowohl in Wohngebäuden als auch in gewerblichen Anwendungen eingesetzt werden. Weitere Informationen Lasergeschweißter AL/CU-Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag Sicherheitsglas 3,2 mm dick, hagelschlaggeprüft, thermisch vorgespannt EPDM Dichtung mit einteiliger Griffleiste verpresst Aufgewertete Optik ohne Streifen für ein homogenes Erscheinungsbild Bauform als Mäander garantiert gleichmäßige Durchströmung und effektive Funktion im Low-Flow-Betrieb
Wolf Hochleistungs-Sonnenkollektor TopSon F3-1Q, Querformat, 2,3 m2, silber Lieferumfang: • Wolf Hochleistungs-Sonnenkollektor quer TopSon F3-1Q, 2,3 m2 - Glashalteleiste silber - Mäanderabsorber mit hochselektiver Beschichtung - Wannenkollektor aus hochwitterungsbeständigem Aluminium - Sicherheitsglas 3,2 mm, hagelschlaggeprüft mit erhöhter Lichtdurchlässigkeit - Mineralwollwärmedämmung 60 mm - Gehäuse selbsttragend - Kollektor witterungs- und temperaturbeständig auch bei Stagnation - Kollektorbruttofläche 2,3 m2 - Zertifiziert nach Solar-Keymark Hinweis: Je Verbindung zwischen den Kollektoren sind 2 Kompensatoren zum Wärmedehnungsausgleich erforderlich. - Bei 2 Kollektoren „TopSon F3-1Q" = 2 Kompensatoren - Bei 4 Kollektoren „TopSon F3-1Q" = 6 Kompensatoren Allgemeine Produktbeschreibung Wolf Hochleistungs-Flachkollektoren TopSon F3-1Q Die Wolf Hochleistungs-Flachkollektoren TopSon F3-1Q sind effizient, hervorragend verarbeitet und extrem langlebig: So macht zum Beispiel die von Wolf eigens entwickelte rundum geschlossenen Aluminium-Kollektorwanne die TopSon Geräte besonders haltbar und undichte Kollektoren gehören der Vergangenheit an. Unsere modernste Absorber-Technologie sorgt darüber hinaus für maximale Solarerträge und erhöht Ihre Unabhängigkeit von traditionellen Energiequellen. Dank leichter Bauweise sind die Kollektoren einfach zu installieren, egal ob über den Dachziegeln (Aufdach) oder in das Dach integriert (Indach) sowie als Flachdach- oder Fassadenmontage. Ihren Wärmeertrag können Sie noch weiter erhöhen, indem Sie ein TopSon Gerät mit einem hocheffizienten Speicher verbinden, wie zum Beispiel dem Wolf Schichtenspeicher BSP. Oder erweitern Sie gleich Ihre Heizanlage zur Wolf Sonnenheizung - für maximale Nachhaltigkeit und Unabhängigkeit von konventionellen Energiequellen. Noch ein Vorteil: Unsere Geräte sind alle hervorragend miteinander kombinierbar, da diese über unser innovatives Regelungssystem perfekt untereinander kommunizieren und so Ihren Solarertrag noch weiter maximieren. Die Kernfakten auf einen Blick Die Hochleistungs-Flachkollektoren für Solaranlagen zur Trinkwassererwärmung und Heizungsunterstützung bieten eine zuverlässige Lösung für energieeffiziente Anwendungen. Geprüft nach EN ISO 9806 und zertifiziert nach Solar-Keymark erfüllen sie die strengen Anforderungen des Umweltzeichens Blauer Engel" nach RAL UZ 73. Durch die Herstellung aus tiefgezogenem Aluminium ist die Kollektorwanne extrem witterungsbeständig und langlebig. Die Wärmedämmung aus 60 mm Steinwolle minimiert Auskühlverluste und ist zusätzlich an den Seiten gedämmt. Besonders hohe Erträge erzielen die Kollektoren durch den hochselektiven Absorber mit Spezialbeschichtung. Die Mäanderform sorgt für eine gleichmäßige Durchströmung und höchste Effizienz. Für eine sichere Montage und Langlebigkeit sorgen Dehnungskompensatoren zwischen den Kollektoren. Das 3,2 mm starke Sicherheitsglas ist hagelschlaggeprüft nach EN 12975 und thermisch vorgespannt, was eine erhöhte Lichtdurchlässigkeit gewährleistet. Flexible Montagemöglichkeiten ergeben sich durch die Anschlussmöglichkeit von bis zu 5 Kollektoren pro Seite und die Wahl der Anschlussseite rechts oder links. • Für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung • Hochleistungs-Flachkollektoren geprüft nach EN ISO 9806 mit Top-Energieausnutzung • Zertifiziert nach Solar-Keymark • Die Bedingungen des Umweltzeichens "Blauer Engel" nach RAL UZ 73 werden erfüllt • Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium • Wärmedämmung aus Steinwolle, 60 mm dick für minimale Auskühlverluste, zusätzlich mit seitlicher Wärmedämmung • Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag • Bauform als Meander garantiert gleichmäßige Durchströmung und effektive Funktion • Dehnungskompensatoren zwischen den Kollektoren • Sicherheitsglas 3,2 mm dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt, mit erhöhter Lichtdurchlässigkeit • EPDM Dichtung mit einteiliger Griffleiste verpresst • Bis zu 5 Kollektoren einseitig anschließbar, Anschlussseite rechts/ links wählbar • Glashalteleiste auch in schwarzgrau (für besondere optische Anforderungen)
