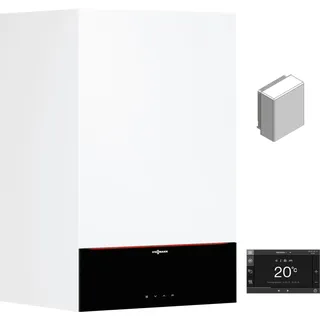

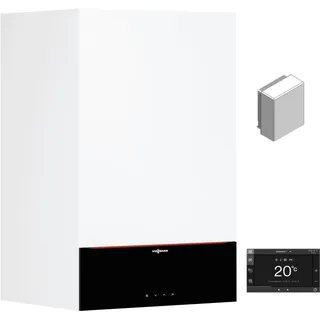

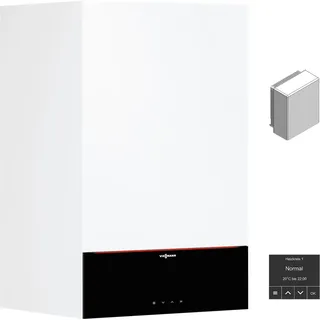

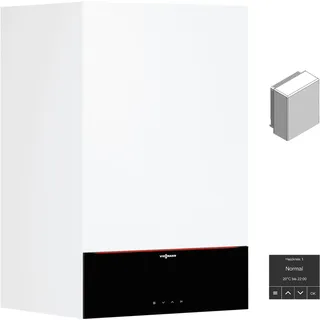

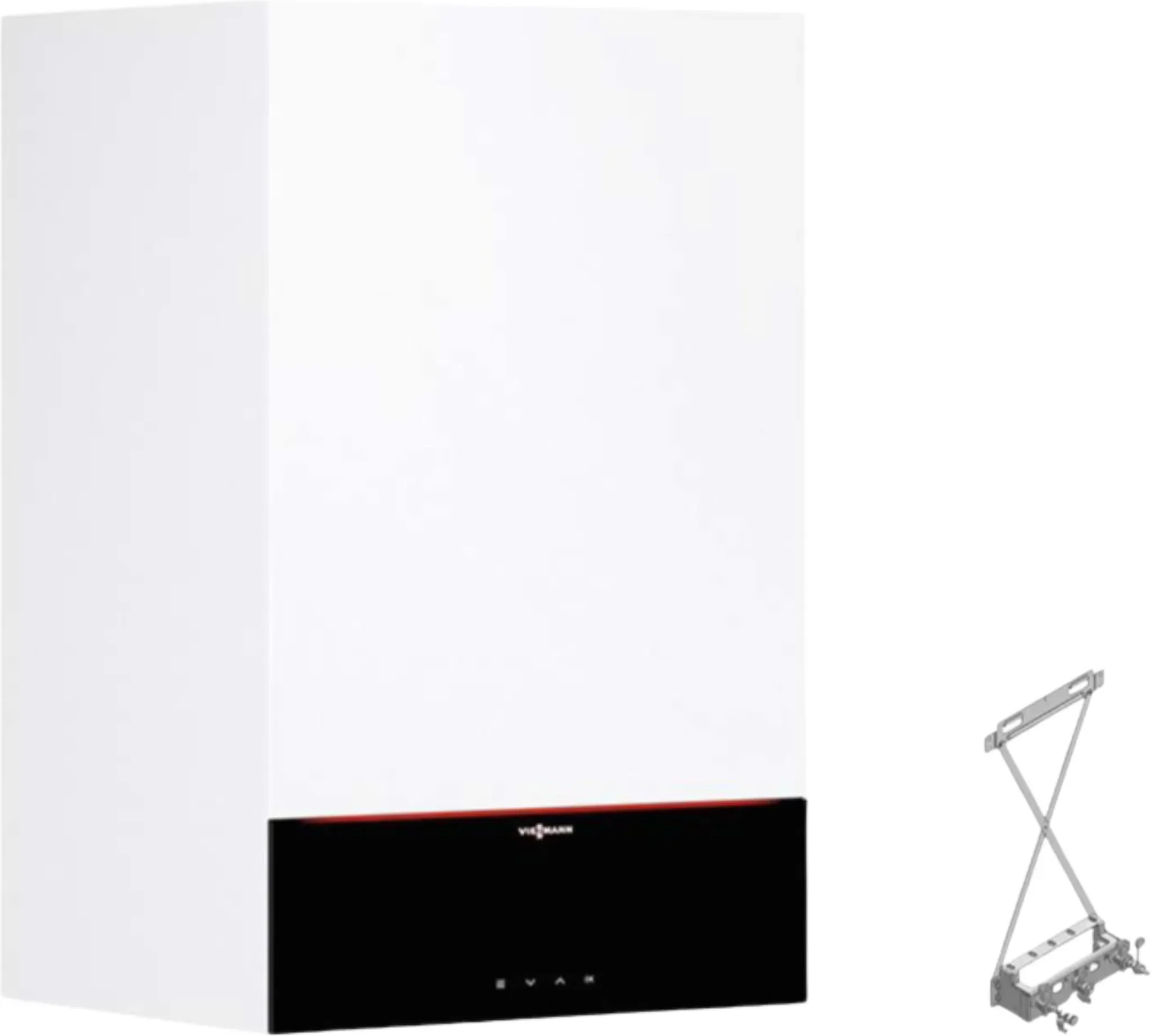

VIESSMANN Vitodens 200-W Typ B2HF, 2,5 - 19,0 kW, Heiztherme für witterungsgeführten Betrieb, 3,5′′ HMI-Bedieneinheit Therme Vitodens 200-W Typ B2HF, 2,5 - 19,0 kW, für witterungsgeführten Betrieb, 3,5′′ HMI-Bedieneinheit Viessmann Best.-Nrn.: Z019360 (Erdgas E(H), Erdgas LL, Flüssiggas P) 2,5 - 19,0 kW bei 50/30°C Erdgas E, Erdgas LL, Flüssiggas P (Min - Max) 2,2 - 17,5 kW bei 80/60°C Erdgas E, Erdgas LL, Flüssiggas P (Min - Max) Das Spitzenprodukt unter den Gas-Brennwert-Wandgeräten ist der Vitodens 200-W. Der MatriX-Plus Gasbrenner und die Inox-Radial-Heizfläche aus Edelstahl sind in dieser Kombination die Garanten für hohe Energieeffizienz und langfristig hohen Wärmekomfort. Der Vitodens 200-W besitzt in allen Leistungsgrößen die automatische Verbrennungsregelung Lambda Pro Plus. Modulationsbereich bis 1:13 (32 kW). Die integrierte, drehzahlgeregelte Hocheffizienz-Umwälzpumpe, reduziert den Stromverbrauch um bis zu 70 %. Auslieferungszustand Gas-Brennwert-Wandgerät mit Inox-Radial-Heizfläche, modulierendem MatriX-Plus Gasbrenner für Erdgas und Flüssiggas nach DVGW-Arbeitsblatt G260, Hydraulik und drehzahlgeregelter Hocheffizienz-Umwälzpumpe. Regelung für witterungsgeführten Betrieb oder angehobenen Betrieb mit eingebauter WLAN-Schnittstelle. Anschlussfertig verrohrt und verdrahtet. Farbe der epoxidharzbeschichteten Verkleidung: Vitopearlwhite. Eingebautes Membran-Druckausdehnungsgefäß (10 l Inhalt). Lieferumfang 1 × 7956226 Vitodens 200-W B2HF-19, 2,5 - 19 kW Heiztherme 1 × 7955018 TU-Set Vitodens B2HF/B2KF 3,5 DE 1 × 7946522 Bedieneinheit HMI 3.5" 450mm 1 × 7427232 Beipack Aussentemperatursensor Vorteile Jahreszeitbedingte Raumheizungsenergie-Effizienz ηS bis 94 % (Label A). Geringe Takthäufigkeit auch bei geringer Wärmeabnahme durch Pausenzeitenoptimierung und großen Modulationsbereich von bis zu 1:13 (32 kW) Langlebig und effizient durch Inox-Radial-Wärmetauscher aus Edelstahl MatriX-Plus Gasbrenner mit Lambda Pro Plus Verbrennungsregelung für dauerhaft hohen Wirkungsgrad und niedrige Emissionswerte. Stromsparende Hocheffizienz-Umwälzpumpe 7 Zoll Graustufen-Touchdisplay oder 3,5 Zoll Schwarz/Weiß-Display mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann App Einzelraumregelung über ViCare App für bis zu 4 Räume integriert, bis zu 20 Räume erweiterbar als Zubehör Vorgerichtet für Betrieb mit Erdgas. Eine Umstellung innerhalb der Gasgruppen E/LL ist nicht erforderlich (weiterhin ist der Betrieb mit Erdgas mit einer Wasserstoffbeimischung von bis zu 20 Vol-% möglich). Die Umstellung auf Flüssiggas erfolgt an der Regelung (kein Umstellsatz erforderlich). Regelung (an der Therme) mit 3,5-Zoll Display – Modularer Aufbau Die Regelung ist in Vitodens eingebaut und besteht aus Elektronikmodulen und Bedieneinheit: Bedieneinheit HMI mit 3,5 Zoll Schwarz/Weiß-Display und integriertem Kommunikationsmodul Zentral Elektronikmodul HMU: Für den Anschluss von Aktoren und Sensoren Für den Anschluss von Zubehören über PlusBus Elektronikmodul BCU (Feuerungsautomat) für elektronische Verbrennungsregelung Statusanzeige (Lightguide) für Betriebs- und Störungsanzeige Außentemperatursensor (NTC 10 kOhm) zur Befestigung an der Außenwand, Farbe weiß Montageort: Nord- oder Nordwestwand des Gebäudes 2 bis 2,5 m über dem Boden, für mehrgeschossige Gebäude in der oberen Hälfte des 2. Geschosses Anschluss: 2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiterquerschnitt von 1,5 mm2 Kupfer Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt werden Technische Daten – Tabellen Technische Daten (Therme) Gas-Heizkessel, Bauart B und C Einheit VITODENS 200-W Typ B2HF 2,5 - 11,0 kW 2,5 - 19,0 kW 2,5 - 25,0 kW 2,5 - 32,0 kW Best.-Nrn. (mit 3,5-Zoll Schwarz/Weiß-Display, für angehobenen Betrieb) Z019355 Z019356 Z019357 Z019358 Best.-Nrn. (mit 7-Zoll-Graustufen-Touchdisplay, für angehobenen Betrieb) Z021994 Z021995 Z021996 Z021997 Best.-Nrn. (mit 3,5-Zoll Schwarz/Weiß-Display, für witterungsgeführten Betrieb) Z019359 Z019360 Z019361 Z019362 Best.-Nrn. (mit 7-Zoll-Graustufen-Touchdisplay, für witterungsgeführten Betrieb) Z021998 Z021999 Z022000 Z022001 Energieeffizienzklasse Energieeffizienzklasse Raumheizung Energieeffizienzklasse Warmwasserbereitung – – – – Grunddaten Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) TV /TR = 50/30 °C Erdgas kW 2,5 - 11,0 2,5 - 19,0 2,5 - 25,0 2,5 - 32,0 Flüssiggas kW 2,5 - 11,0 2,5 - 19,0 2,5 - 25,0 2,5 - 32,0 TV /TR = 80/60 °C Erdgas kW 2,2 - 10,1 2,2 - 17,5 2,2 - 23,0 2,2 - 29,3 Flüssiggas kW 2,2 - 10,1 2,2 - 17,5 2,2 - 23,0 2,2 - 29,3 Nenn-Wärmeleistung bei Trinkwassererwärmung Erdgas kW 2,2 - 17,5 2,2 - 17,5 2,2 - 23,0 2,2 - 29,3 Flüssiggas kW 2,2 - 17,5 2,2 - 17,5 2,2 - 23,0 2,2 - 29,3 Nenn-Wärmebelastung (Qn) Erdgas kW 2,3 - 10,3 2,3 - 17,8 2,3 - 23,4 2,3 - 29,9 Flüssiggas kW 2,3 - 10,3 2,3 - 17,8 2,3 - 23,4 2,3 - 29,9 Nenn-Wärmebelastung bei Trinkwassererwärmung (Qnw) kW 17,8 17,8 23,4 29,9 Gasanschlussdruck Erdgas mbar 20 kPa 2 Flüssiggas mbar 50 kPa 5 Max. zul. Gasanschlussdruck*1 Erdgas mbar 25,0 kPa 2,5 Flüssiggas mbar 57,5 kPa 5,75 Schall-Leistungspegel (Angaben nach EN ISO 15036-1) bei Teillast dB(A) 31,9 bei Nenn-Wärmeleistung (Trinkwassererwärmung) dB(A) 42,3 42,3 46,1 48,4 Elektrische Leistungsaufnahme – im Auslieferungszustand) W 38 45 64 110 Nennspannung V 230 Nennfrequenz Hz 50 Geräteabsicherung A 6,3 Vorsicherung (Netz) A 16 Schutzart gemäß EN 60529 IP X4 Kommunikationsmodul (eingebaut) Frequenzband WiFi MHz 2400 - 2483,5 Max. Sendeleistung dBm 17 Frequenzband Low-Power Funk MHz 2400 - 2483,5 Max. Sendeleistung dBm 6 Versorgungsspannung V⎓ 24 Leistungsaufnahme W 4 Einstellung elektronischer Temperaturwächter (TN) °C 91 Einstellung elektronischer Temperaturbegrenzer °C 110 Membran-Druckausdehnungsgefäß Inhalt l 10 Vordruck bar 0,75 kPa 75 Zul. Betriebsdruck bar 3 MPa 0,3 Abmessungen Länge mm 360 Breite mm 450 Höhe mm 700 Gewicht – ohne Heizwasser und Verpackung kg 33,0 – mit Heizwasser kg 38,6 Wasserinhalt (ohne Membran-Druckausdehnungsgefäß) l 3,0 Max. Vorlauftemperatur °C 82 Nenn-Umlaufwassermenge bei TV /TR = 80/60 °C l/h 434 752 988 1259 Gasanschluss R 3⁄4 Anschlusswerte (bezogen auf die max. Belastung und 1013 mbar/15 °C) – mit Gas Erdgas E m3/h 1,88 1,88 2,48 3,16 Erdgas LL m3/h 2,19 2,19 2,88 3,68 Flüssiggas kg/h 1,38 1,38 1,82 2,32 Abgaskennwerte Temperatur (bei Rücklauftemperatur von 30 °C) – bei Nenn-Wärmeleistung °C 39 41 46 59 – bei Teillast °C 38 38 38 38 Temperatur (bei Rücklauftemperatur von 60 °C, bei Trinkwassererwärmung) °C 64 65 67 72 Massestrom (bei Trinkwassererwärmung) Erdgas – bei Nenn-Wärmeleistung kg/h 31,7 31,7 41,6 54,9 – bei Teillast kg/h 3,2 3,2 3,2 3,2 Flüssiggas – bei Nenn-Wärmeleistung kg/h 30,1 30,1 41,0 53,9 – bei Teillast kg/h 3,9 3,9 3,9 3,9 Verfügbarer Förderdruck*2 Pa 250 mbar 2,5 Max. Kondenswassermenge nach DWA-A 251 l/h 2,5 2,5 3,3 4,2 Kondenswasseranschluss (Schlauchtülle) Ø mm 20 - 24 Abgasanschluss Ø mm 60 Zuluftanschluss Ø mm 100 Norm-Nutzungsgrad bei TV /TR = 40/30 °C % bis 98 (Hs ) Kategorie Erdgas, Flüssiggas II2N3P Produkt-ID-Nummer (CE) CE-0085CT0017 WICHTIG Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen. Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden. "

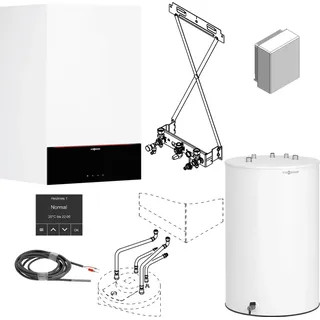

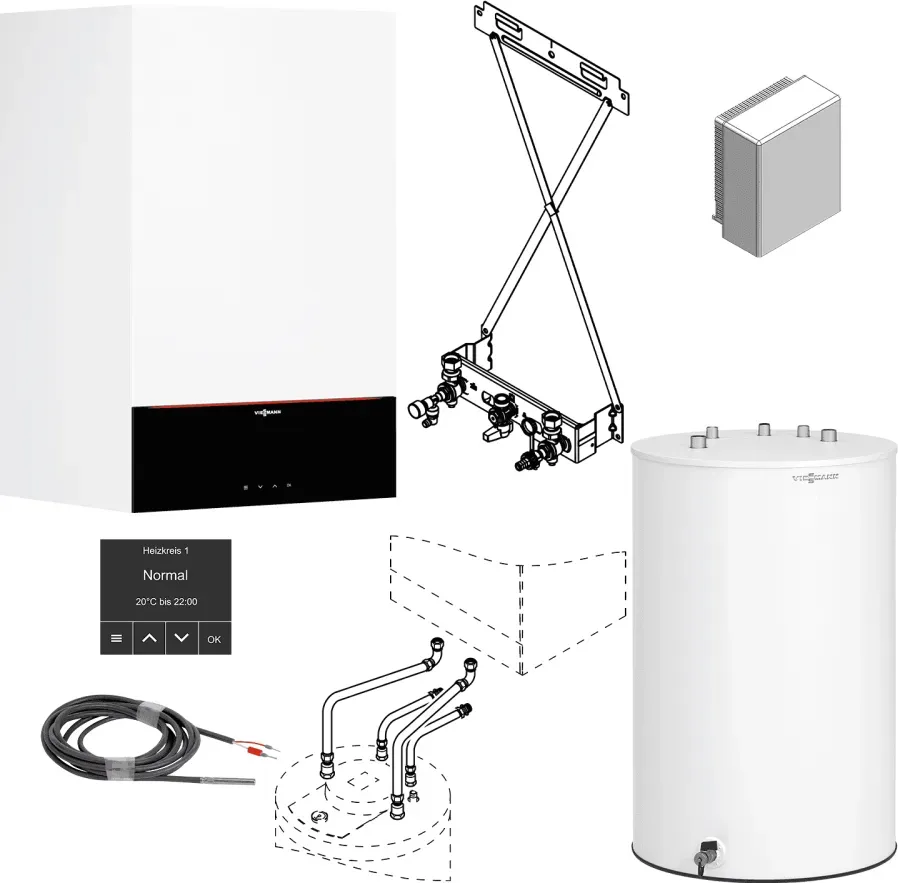

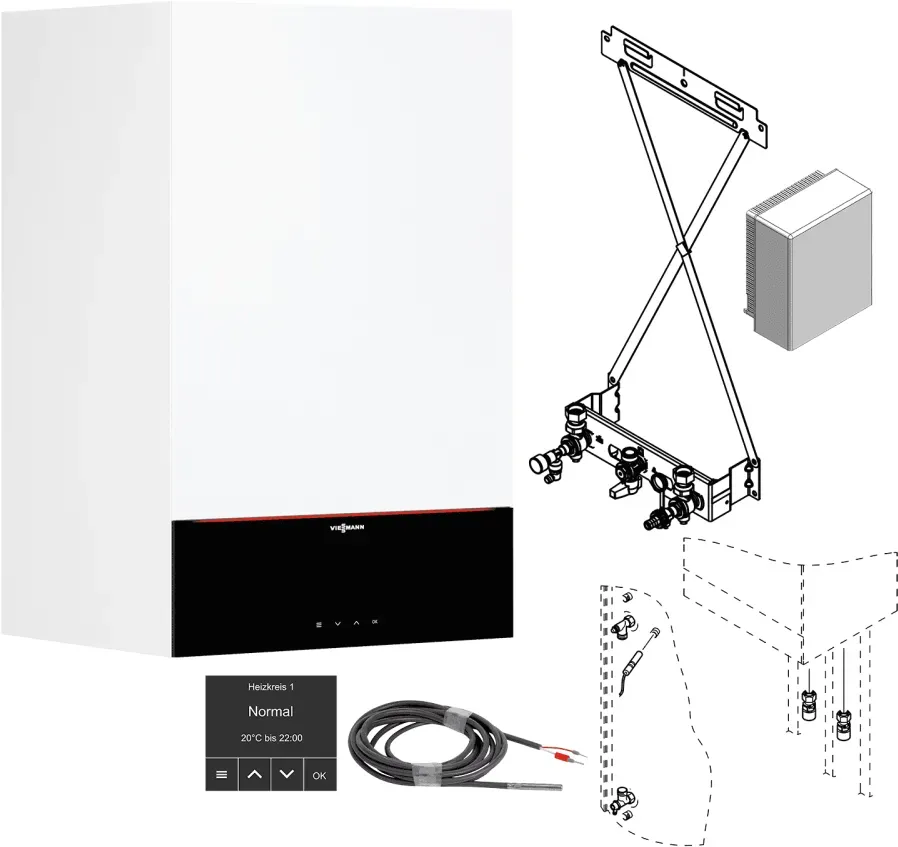

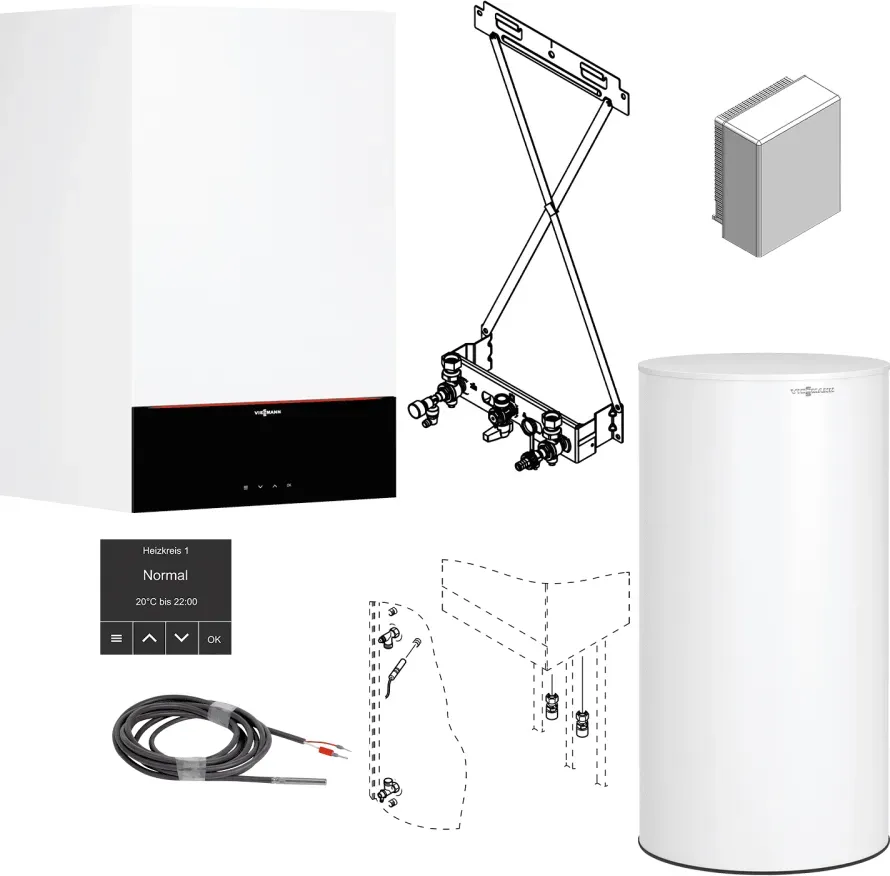

Viessmann Vitodens 200-W wandhängende Gas-Brennwerttherme, Typ B2HH 11kW Nennleistung, 3,5" Zoll Display, mit Montagehilfe und Anschlussset Heizkesselpaket Lieferumfang: • Viessmann Heizkesselpaket mit Vitodens 200-W Gas-Brennwertkessel, wandhängend, Typ B2HH 11kW, mit Montagehilfe und Anschlussset - Gas-Brennwertheizgerät Vitodens 200-W mit Hocheffizienz-Umwälzpumpe und 3-Wege-Ventil (für Anschluss eines Speicher-Wassererwärmers) sowie eingebautem Ausdehnungsgefäß (10 Liter) - Regelung mit integrierter WLAN-Schnittstelle - Außentemperatursensor - Montagehilfe (Aufputz-Montage) mit Befestigungselementen, Armaturen und Gasabsperrhahn - Anschluss-Set für Speicher-Wassererwärmer Allgemeine Produktbeschreibung Vitodens 200-W Die Vitodens 200-W von Viessmann ist eine kompakte Gas-Brennwerttherme für Heizung und Warmwasserbereitung in Wohngebäuden. Das Gerät nutzt die moderne Brennwerttechnik zur effizienten Nutzung der Abgaswärme und erreicht dadurch hohe Wirkungsgrade von bis zu 98 Prozent. Die Therme eignet sich sowohl für den Betrieb mit Erdgas als auch mit Flüssiggas und kann als Kombitherme gleichzeitig Heizung und Warmwasserbereitung übernehmen. Der integrierte Edelstahl-Wärmetauscher gewährleistet eine langlebige und korrosionsbeständige Konstruktion. Das kompakte Wandgerät lässt sich platzsparend installieren und fügt sich durch das moderne Design harmonisch in verschiedene Umgebungen ein. Die modulierende Brennerregelung passt die Leistung automatisch an den aktuellen Wärmebedarf an, was zu einem energieeffizienten Betrieb führt. Die Vitodens 200-W verfügt über eine benutzerfreundliche Bedienung und kann mit verschiedenen Regelungen kombiniert werden. Das System erfüllt alle aktuellen Effizienzstandards und trägt durch den niedrigen Schadstoffausstoß zum umweltschonenden Heizen bei. Die Therme eignet sich besonders für Modernisierungsvorhaben und Neubauten mit mittlerem Wärmebedarf. Die Vorteile im Überlick Das Gas-Brennwert-Wandgerät Vitodens 200-W eignet sich optimal für Eigentumswohnungen und Einfamilienhäuser. Die kompakte Bauweise ermöglicht eine problemlose Installation in Badezimmernischen oder Küchenschränken bei beispielhaftem Preis-Leistungs-Verhältnis. Die jahreszeitbedingte Raumheizungsenergie-Effizienz erreicht bis zu 94 % bei Label A. Der große Modulationsbereich von bis zu 1:13 bei 32 kW sorgt durch Pausenzeitenoptimierung für geringe Takthäufigkeit auch bei geringer Wärmeabnahme. Der langlebige Inox-Radial-Wärmetauscher aus Edelstahl und der MatriX-Plus-Brenner mit Lambda Pro Plus Verbrennungsregelung gewährleisten dauerhaft hohen Wirkungsgrad und niedrige Emissionswerte. Das Bedienkonzept bietet wahlweise ein 7-Zoll-Graustufen-Touchdisplay oder ein 3,5-Zoll-Display mit Klartext- und Grafikanzeige sowie Inbetriebnahme-Assistenten. Die integrierte WLAN-Schnittstelle ermöglicht Bedienung und Service über die Viessmann App, auch ohne aktive Internetverbindung. Die Einzelraumregelung über die ViCare App steuert bis zu 20 Räume mit ViCare Smart Climate Zubehör. Das System erreicht Energieeffizienzklasse A und ist H2-ready für zukünftige Wasserstoffnutzung. Die Hybrid Ready-Funktion erlaubt spätere regenerative Ergänzung. • Beispielhaftes Preis-Leistungs-Verhältnis - Bei verlässlicher Viessmann Produktqualität • Langlebig und effizient - Durch Inox-Radial-Wärmetauscher • MatriX-Plus-Brenner - Mit Lambda Pro Plus Verbrennungsregelung für dauerhaft hohen Wirkungsgrad und niedrige Emissionswerte • Innovatives Bedienkonzept - Mit 7-Zoll-Graustufen-Touch-Display oder 3,5-Zoll-Display • Internetfähig durch integrierte WLAN-Schnittstelle - Für Bedienung und Service über Viessmann Apps • H2-ready - Zukunftssicher: Umrüstbarkeit auf Betrieb mit 100 % Wasserstoff • Energieeffizienzklasse - A (Skala von G bis A+++) • Save & Smooth - Hoher Wirkungsgrad bei jeder Gasmischung • Hybrid Ready - Jetzt mit Brennwertheizung modernisieren und später einfach regenerativ ergänzen Save & Smooth: Hoher Wirkungsgrad bei jeder Gasmischung Die modernen Gas-Brennwertgeräte von Viessmann sind mit der patentierten Verbrennungsregelung Lambda Pro Plus ausgestattet. Sie passt Ihr Gerät an veränderte Betriebsbedingungen wie schwankende Gasqualitäten oder verschiedene Gasarten an. Die automatische Steuerung sorgt für einen gleichbleibend hohen Wirkungsgrad Ihrer Anlage. Der Fachhandwerker muss sie nicht nachjustieren und die Prüfintervalle des Schornsteinfegers verlängern sich auf drei Jahre. Hybrid Ready jetzt mit Brennwertheizung modernisieren und später einfach regenerativ ergänzen Viessmann Brennwertgeräte sind für eine einfache Ergänzung von regenerativen Energien bzw. Einbindung in Hybridsysteme mit Wärmepumpe und Solarthermie vorbereitet. Damit kann mit Viessmann Brennwertgeräten zukunftssicher modernisiert und später mit regenerativen Wärmeerzeugern einfach nachgerüstet werden. H2-ready 100 Prozent: Bereit für zukunftssicheres Heizen mit Gas Die modernen Gas-Brennwertgeräte von Viessmann sind H2-ready. Das heißt, sie können für einen Betrieb mit 100 Prozent Wasserstoff umgerüstet werden. Die Umrüstung erfolgt mit einem Umrüstungssatz. B2HH oder B2KH? Die Viessmann Vitodens 200-W gibt es als B2HH und B2KH. Die B2HH ist ein reines Heizgerät, das nur für die Heizung zuständig ist. Warmwasser wird bei diesem Modell über einen separaten Speicher bereitet. Die B2KH ist eine Kombitherme, die sowohl für die Heizung als auch für die Warmwasserbereitung zuständig ist das Warmwasser wird direkt im Gerät erzeugt, ein externer Speicher ist nicht nötig. Kurz gesagt: B2HH = nur Heizung, B2KH = Heizung und Warmwasser in einem Gerät. Anwendungsempfehlungen • Modernisierung von Heizungsanlagen in der Etage oder im Einfamilienhaus mit hohem Anspruch an den Heiz- und Warmwasserkomfort • Anlagen mit geringem Platzangebot für den Wärmeerzeuger oder beengten (flexiblen) Einbauverhältnissen (z. B. Dach oder Möbeleinbau) • Ersatz von bisherigen bodenstehenden Heizkesseln in unterschiedlichen Anlagen auch mit mehreren Heizkreisen und Fußbodenheizung Die Besonderheiten des Vitodens 200-W Versetzbares Display: Komfortable Bedienung auf Augenhöhe Durch das nach oben versetzbare 3,5-Zoll-Schwarz/Weiß-Display kann der Vitodens 200-W komfortabel auf Augenhöhe bedient werden. MatriX-Plus-Brenner: Das Herzstück Ihrer Heizung Der neue MatriX-Plus-Brenner punktet vor allem durch seinen effizienten Betrieb sowie die niedrigen Schadstoff- und Geräuschemissionen. Die spezielle Edelstahl-MatriX-Oberfläche ist unempfindlich gegenüber hohen Temperaturen und sorgt so für zuverlässige Leistung und lange Lebensdauer. Lambda Pro Plus: Automatische Verbrennungsregelung senkt die Kosten Die automatische Überwachung der Verbrennungsgüte gleicht schwankende Gasqualitäten aus und verlängert das Prüfintervall des Schornsteinfegers auf drei Jahre. Dies sichert die gleichbleibend hohe Effizienz und spart Wartungskosten Inox-Radial aus Edelstahl: Effizient und langlebig Das Herzstück bildet der korrosionsbeständige Inox-Radial-Wärmetauscher aus hochwertigem Edelstahl. Er wandelt die eingesetzte Energie praktisch verlustfrei mit einem Wirkungsgrad von 98 Prozent in Wärme um und garantiert durch das langlebige Edelstahlmaterial besondere Zuverlässigkeit. Der MatriX-Plus-Brenner mit Lambda Pro Plus Verbrennungsregelung sorgt für dauerhaft niedrige Emissionswerte. Hybrid Ready jetzt mit Brennwertheizung modernisieren und später einfach regenerativ ergänzen Viessmann Brennwertgeräte sind für eine einfache Ergänzung von regenerativen Energien bzw. Einbindung in Hybridsysteme mit Wärmepumpe und Solarthermie vorbereitet. Damit kann mit Viessmann Brennwertgeräten zukunftssicher modernisiert und später mit regenerativen Wärmeerzeugern einfach nachgerüstet werden. Integrierte WLAN-Schnittstelle: Wärmekomfort wird digital Vitodens 200-W lässt sich durch die integrierte WLAN-Schnittstelle über Smartphone und Tablet oder direkt am 7-Zoll-Graustufen-Touch-Display oder 3,5-Zoll-Standard-Display ganz einfach und intuitiv bedienen. Einsatzbereich Gasheizung im Einfamilienhaus, im Zweifamilienhaus sowie in der Etagenwohnung / Neubau und Modernisierung
