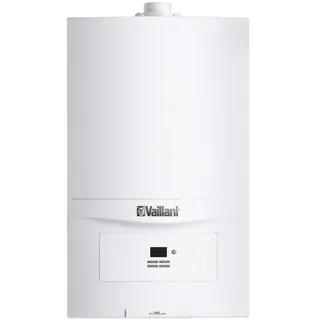

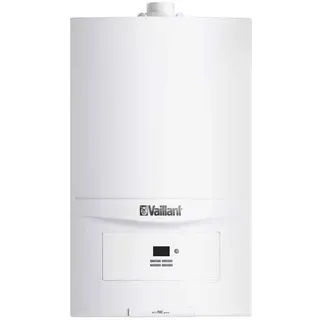

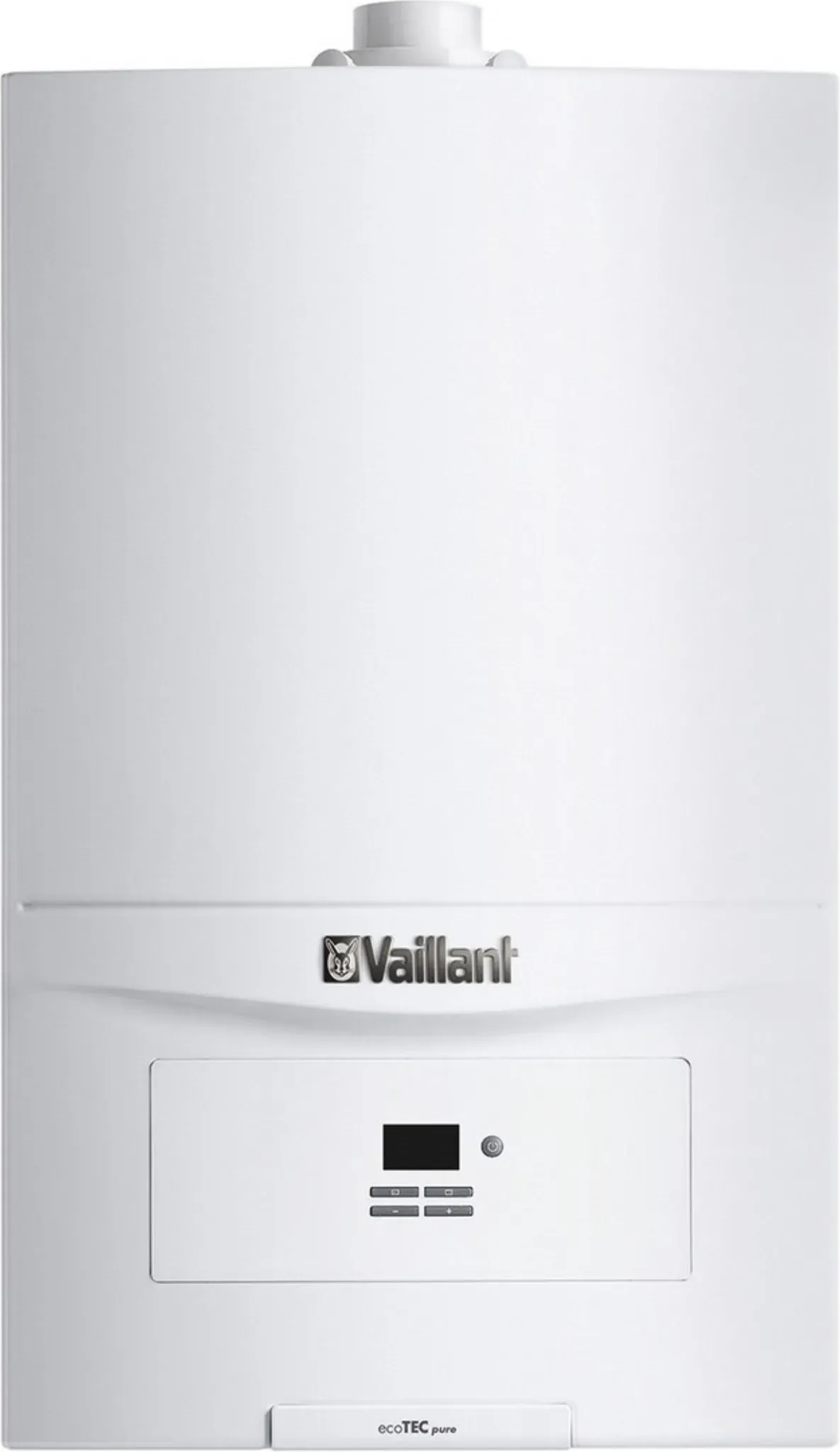

Vaillant Gas-Wandheizgerät mit Brennwerttechnik ecoTEC pure VC 146/7-2 Lieferumfang / je nach Auswahl: • Vaillant ecoTEC pure VC 146/7-2, Gas-Brennwerttherme, 14,8 kW inklusive Gas-Umstellsatz auf Erdgas LL • Auswahl Vaillant Regelungen: • Vaillant Raumtemperaturregelung calorMATIC VRT 350 • Vaillant Raumtemperaturregelung sensoHOME VRT 380 • Vaillant witterungsgeführte Regelung multiMATIC VRC 700 • Vaillant Raumtemperaturregelung sensoHOME VRT 380f • Vaillant witterungsgeführte Regelung eRELAX • Auswahl Vaillant Installationszubehör: • Vaillant Installationszubehör Aufputz / Unterputz bestehend aus: - VC-Installations-Set, Neu-und Altinstallation AP/UP (kann auch auf Vaillant Alt-Installation verwendet werden). - Gas-Anschlussrohr flexibel, Neu-und Altinstallation AP/UP • Auswahl Vaillant Gashähne: • Vaillant Gaskugelhahn-Durchgang mit Brandschutzeinrichtung Rp 1/2 • Vaillant Gaskugelhahn-Eck mit Brandschutzeinrichtung R/Rp 1/2 • Auswahl Vaillant Abgaspakete: 4a) Vaillant senkrechte Luft-/Abgasführung durch Schrägdach (Ø 60/100 mm PP), schwarz oder rot bestehend aus: Paket mit senkrechter Dachdurchführung (Wahlweise Schwarz oder Rot), Universalpfanne Schrägdach (25°-50°) mit Bleischürze (Wahlweise Schwarz oder Rot) und Revisionsöffnung konzentrisch 60/100 mm, 0,25m, PP 4b) Vaillant senkrechte Luft-/Abgasführung durch Flachdach (Ø 60/100 mm PP), schwarz oder rot bestehend aus: Paket mit senkrechter Dachdurchführung (Wahlweise Schwarz oder Rot), Flachdachpfanne Alu und Revisionsöffnung konzentrisch 60/100 mm, 0,25m, PP 4c) Vaillant konzentrischer Anschluss (Ø 60/100 mm PP) an Abgasleitung DN 80 (starr) im Schacht / Schornstein bestehend aus: Paket mit Basis-Anschluss-Set, konzentrischer Anschluss an Abgasleitung im Schacht mit Bogen 87° konzentrisch Ø 60/100 PP mit Reinigungsöffnung und Luftrohrschelle, Verlängerung 0,5 m, Luftrohrschelle, Übergangsbogen 87° Ø 60/80 PP, Wandrosette (1 Stck), Schachtabdeckung Ø 80 PP und, Abgasleitungs-Pack, DN 80 inkl. 7 Abstandshalter (Wahlweise 7,5 oder 10 Meter) Allgemeine Produktbeschreibung Vaillant Gas-Brennwertgerät ecoTEC pure VC Im Vergleich zu alten Heizungen sparen moderne Gas-Brennwertgeräte ecoTEC bis zu 15 % Energie, Energiekosten und Emissionen. Mit zusätzlicher Solarunterstützung beträgt die Ersparnis bis zu 30 %, mit kontrollierter Wohnraumlüftung ist sogar noch mehr möglich. Jetzt wird die vielfach bewährte Qualität noch wirtschaftlicher - mit dem neuen ecoTEC pure. ecoTEC pure: Teil einer starken Familie Der ecoTEC pure ist die ideale Ergänzung für Ihren Wohnungsbestand. Das neue Einstiegsgerät bietet soliden Basiskomfort für den normalen Warmwasserbedarf, wahlweise als reines Heizgerät oder mit integrierter Warmwasserbereitung. Eine Entscheidung, die sich für alle lohnt Neuer Name, vertraute Qualität: Mit dem Gas-Brennwertgerät ecoTEC pure können Sie besonders wirtschaftlich modernisieren, ohne bei der Effizienz und Zuverlässigkeit Abstriche machen zu müssen. Bei der Modernisierung großer Immobilien spielt der Faktor Zeit immer eine zentrale Rolle. Mit ecoTEC pure Geräten ist ein reibungsloser Einbau garantiert. So profitieren Sie dank der kompakten Abmessungen schon bei der Aufstellung von hoher Flexibilität. Die optimierte Anordnung der Komponenten stellt zudem einen schnellen Zugang zur Hydraulik sicher. Das spart Zeit bei der Installation sowie bei späteren Wartungs- und Servicearbeiten. Effizienz Das Gas-Wandheizgerät ecoTEC pure zeichnet sich durch eine hohe Effizienz aus und ermöglicht eine Energieersparnis von bis zu 15 % im Vergleich zu älteren Heizwertgeräten. Es erreicht die Energieeffizienzklasse A und bietet ein ausgezeichnetes Preis-Leistungs-Verhältnis. • Bis zu 15 % Energieersparnis im Vergleich zu älteren Heizwertgeräten • Energieeffizienzklasse A • Ausgezeichnetes Preis-Leistungs-Verhältnis Installation und Wartung Die Installation und Wartung des Gas-Wandheizgeräts ecoTEC pure gestaltet sich unkompliziert. Es fügt sich nahtlos in bestehende Anlagen ein und verfügt über einen korrosionsfreien Edelstahl-Wärmetauscher, der einen einfachen Zugang für Wartungsarbeiten bietet. Zudem ermöglicht der Direktzugriff auf die Kondenswasserfalle an der Geräte-Unterseite eine leichte Wartung. • Fügt sich nahtlos in bestehende Anlagen ein • Korrosionsfreier Edelstahl-Wärmetauscher mit gewohnt einfachem Zugang für unkomplizierte Wartung • Direktzugriff auf die Kondenswasserfalle an der Geräte-Unterseite Design und Verarbeitung Das Gas-Wandheizgerät ecoTEC pure überzeugt durch hochwertige Komponenten aus Edelstahl und ein klassisches Vaillant Design. Es verfügt über ein übersichtliches Symboldisplay mit integriertem Diagnosesystem und digitaler Temperaturanzeige. Durch seine kompakte Größe benötigt es wenig Platz. • Hochwertige Komponenten aus Edelstahl • Übersichtliches Symboldisplay mit integriertem Diagnosesystem und digitaler Temperaturanzeige • Klassisches Vaillant Design • Geringer Platzbedarf durch kompakte Größe Regelung Dank der eBUS-Schnittstelle können die bekannten Vaillant Raumtemperaturregler angeschlossen werden. Anschlussgarantie: Ihre Therme hat eine 2-jährige Herstellergarantie. Damit unterstreicht der Hersteller seine hohe Produktqualität und Zuverlässigkeit. Aber was ist nach Ablauf der Herstellergarantie? Wir helfen Ihnen weiter! Viele unserer Kunden wollen bei einem Ausfall der Therme nicht alleine da stehen und die teilweise hohen Reparaturkosten nicht selbst tragen. Aus diesem Grund empfehlen wir Ihnen unsere spezielle Anschlussgarantie für Ihre Therme. Sie gilt im Anschluss an die 2-jährige Herstellergarantie und bietet Ihnen insgesamt 5 Jahre Schutz.

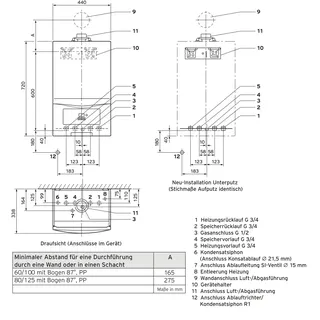

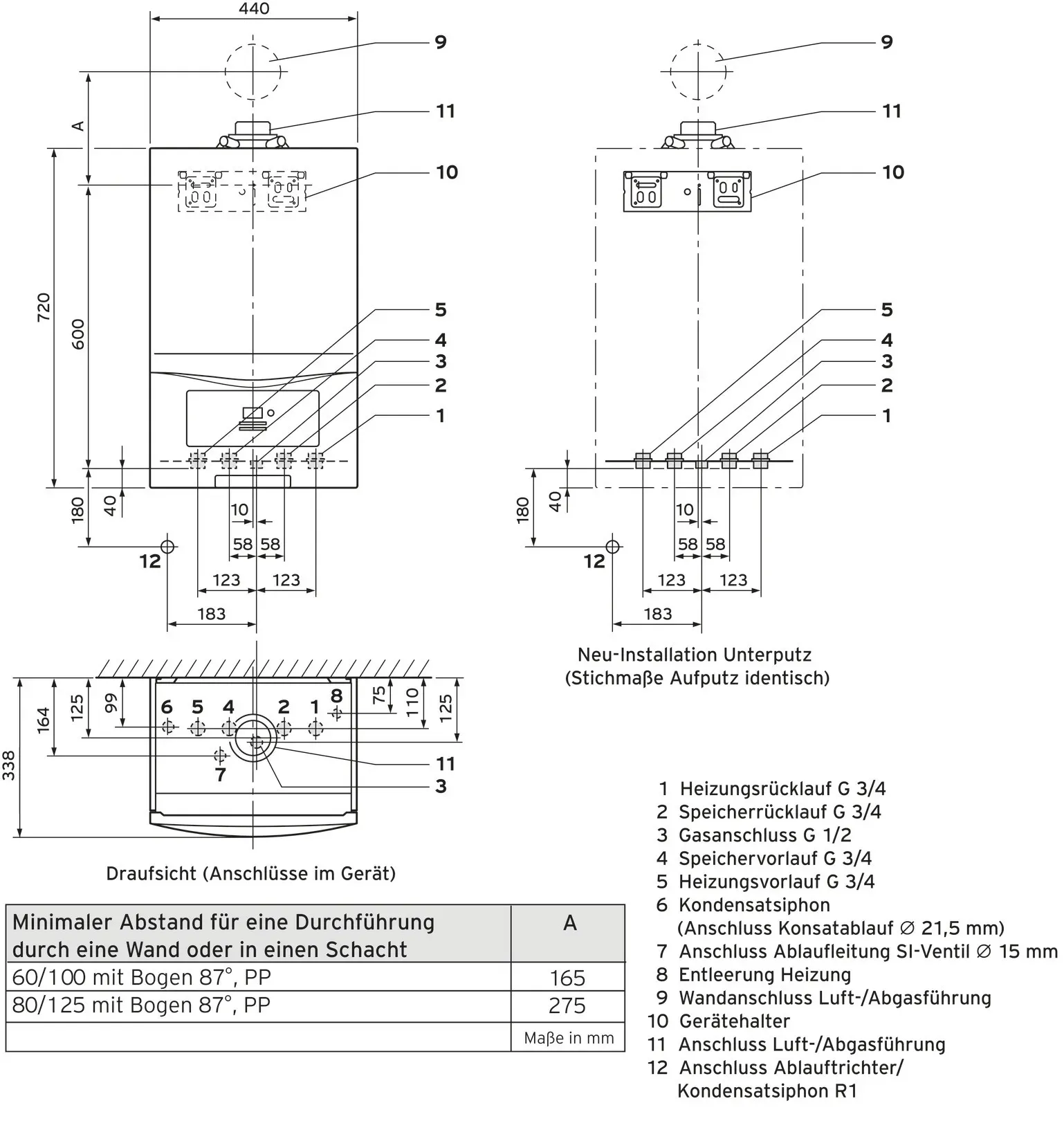

Vaillant ecoTEC pure VC 146/7-2 Gas-Brennwert-Therme mit optionalem Durchgang-Anschluss-Set, Erdgas E/H Therme ecoTEC pure VC 146/7-2 Vaillant Bestell-Nr.: 0010030693 6,9 - 14,8 kW bei 50/30 °C Erdgas E (Min - Max) 6,2 - 13,4 kW bei 80/60 °C Erdgas E (Min - Max) Der wandhängende ecoTEC pure ist das neue Einstiegsgerät der bewährten ecoTEC Gas-Brennwertgeräte. Er ist besonders geeignet für die wirtschaftliche Modernisierung von Mehrfamilienhäusern – und das ohne Abstriche bei Effizienz und Zuverlässigkeit zu machen. Das macht sich vor allem beim Einsatz auf der Etage in größeren Mietobjekten bezahlt. Der ecoTEC pure VC kann (mit optional erhältlichem Gas-Umstellsatz) mit allen Gasarten betrieben werden. Er hat einen pneumatischen Gas-Luftverbund und eine Modulation von 1:3. Durch sein cleveres Gerätedesign kommt der ecoTEC pure ohne Frontklappe aus. Die Bedienung erfolgt über das einfache Symboldisplay mit integriertem Diagnosesystem und digitaler Temperaturanzeige. Dank eBUS-Schnittstelle kann der ecoTEC pure an unsere bekannten raum- und witterungsgeführten Regler angeschlossen und somit in bestehende Anlagen eingebunden werden. Produktausstattung Hocheffizienz-Pumpe Wasserdrucksensor, Volumenstromsensor und Manometer, 8 Liter ADG, SI-Ventil 1⁄2′′ Integral-Kondensations-Wärmetauscher aus Edelstahl Integrierte Speicherregelung mit Vorrang-Umschaltventil eBUS-Schnittstelle Die Therme ist für Erdgas E verwendbar. Eine Umstellung auf Erdgas LL ist nur per zusätzlichem Gas-Umstellsatz (nicht im Angebot enthalten) möglich. mögliches Zubehör Regler Vaillant calorMATIC VRT 350 (raumtemperaturgeführt) oder multiMatic VRC 700/6 (witterungsgeführt) Vaillant Anschluss-Zubehör-Set ecoTEC pure VC Warmwasserspeicher mit einem Fassungsvermögen von 120l, 150l oder 200l original Vaillant Abgassystem Schachteinbau oder Dachdurchführung → zu den technischen Daten der Therme Regelung raumtemperaturgeführter Raumregler calorMatic VRT 350 Vaillant Bestell-Nr.: 0020124472 Mit dem neuen calorMATIC 350 werden Vaillant Heizgeräte zeit- und raumtemperaturgeführt gesteuert. Das Einstiegsmodell in die eBUS-Regelungstechnik verfügt über ein intuitiv verständliches Bedienkonzept und lässt sich mit den zwei Auswahltasten und dem Drehknopf leicht bedienen. Das beleuchtete Klartext-Display ist auch im Dunkeln leicht ablesbar. Der moderne Regler in zeitlosem Weiß kann im Wohnbereich ganz nach Bedarf installiert werden. Produktausstattung Leicht ablesbares, beleuchtetes Klarschriftdisplay Wochenprogramm Sommerfunktion 1 Tag außer Haus/zu Hause-Funktion Partyfunktion Ferienprogramm einmalige Speicherladung außerhalb der Zeitprogrammierung witterungsgeführter Raumregler multiMatic VRC 700/6 Vaillant Bestell-Nr.: 0020266797 Der witterungsgeführte Systemregler multiMATIC 700 ist die zentrale Steuereinheit für alle eBUS-fähigen Vaillant Systemkomponenten: Er sichert Ihren Kunden höchsten Wohnkomfort bei niedrigsten Kosten – Einstufung nach ErP-Klasse VI bzw. VIII bei drei Heizkreisen und zwei zusätzlichen Fernbediengeräten VR 91 oder in Kombination mit der Einzelraumregelung ambiSENSE. Produktausstattung adaptive Heizkurve Raumaufschaltung zur Vorlauftemperaturanpassung Wochenprogramm extra breites, beleuchtetes Klarschriftdisplay Zeitprogramm für Heizkreise, Speicherladekreis und Zirkulationskreis Ferienprogramm Lüftungsfunktion Partyfunktion einmalige Speicherladung außerhalb der Zeitprogrammierung Thermische-Desinfektion Estrichtrocknungsfunktion EEBus Ready (Internetmodul VR 920 oder VR 921 nötig) Anschlüsse Vaillant Anschluss-Zubehör-Set ecoTEC pure VC, Gas-Anschlussrohr flexibel & Gaskugelhahn-Durchgang Vaillant Bestell-Nrn.: 0010030692 & 0010030696 bestehend aus: 2 × Wartungshähne 3⁄4 VL / RL für die Montage unter dem Gerät 2 × Edelstahlwellrohre 3⁄4′′ kürzbar 2 × Doppelnippel 3⁄4′′ 1 × Edelstahlwellrohr G1⁄2′′ 1 × Doppelnippel 1⁄2′′, flachdichtend 1 × Gaskugelhahn-Durchgang mit Brandschutzeinrichtung (TAE) R/Rp 1⁄2′′ Kleinmaterial Speicher SUNSYSTEM Warmwasserspeicher, aus Stahl, emailliert, mit 1 Wärmetauscher wahlweise mit einem Fassungsvermögen von 120l, 150l oder 200l Artikelnummern: WWS120-1, WWS150-1 oder WWS200-1 Die Speicher der Serie S werden zur Warmwasseraufbereitung verwendet. Die Modelle SN verfügen über einen integrierten Wärmetauscher (Typ Rohrschlange) zum Anschluss an einer Solaranlage oder einem Heizkessel. Wahlweise können Sie noch eine elektrische Heizpatrone (nicht im Lieferumfang enthalten) anschließen. Stellschrauben sind im Lieferumfang dieses Warmwasserspeichers enthalten. Die Stellschrauben werden im unteren Teil der vertikalen Speicher (von 150 bis 500 l) angebracht. Verwenden Sie diese um den Speicher zu nivellieren. Für eine gute Wärmeerhaltungskapazität und Energieeffizienz wird eine hochwertige Isolierung benötigt. Deswegen ist der Speicher mit 50 mm hartem PU als Isolierung ausgestattet. Der Speicher ist aus hochwertigem S235JR Stahl hergestellt. Die Beschichtung aus hochwertiger Titanium-Emaille schützt den Speicher vor Korrosion. Vorteile Fußbodenaufstellung Hochleistungswärmedämmung Isolierung: 50 mm hartes PU Vertikal und horizontal ausgerichtete Speiche Korrosionsschutz durch Anode und Titanium-Emaille Große Wärmetauscherfläche gewährleistet den schnellen und effizienten Wärmeaustausch Anschlüsse zum Einbau einer oder mehrere elektrischen Heizpartonen Alle Anschlüsse sind mit Innengewinde ausgeführt Bequeme Revisionsöffnung Einfache Montage Vaillant Speichertemperaturfühler Vaillant Bestell-Nr.: 306257 für Warmwasserspeicher Produktmerkmale Kabellänge 3 m Fühlerdurchmesser 6 mm mit Anschlussstecker Abgassystem Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Schachteinbau (starr) bestehend aus: Basis-Anschluss-Set Brennwert Vaillant Bestell-Nr.: 303920 Konzentrischer Anschluss an Abgasleitung im Schacht für raumluftunabhängige oder raumluftabhängige (zusätzlich Art.-Nr. 303924 erforderlich) Betriebsweise, konzentrische Luft-/ Abgasführung (60/100 mm PP), bestehend aus: Revisionsbogen 60/100 mm, 87° Verlängerung 60/100 mm, 0,5 m Stützbogen mit Auflageschiene Verbindungsschellen und Rosette Abgasleitungs-Pack starr (wahlweise 7,5 m / 10 m / 12 m) Vaillant Bestell-Nrn.: 0020063135 / 0020063136 Abgasleitungs-Pack (wahlweise 7,5 m / 10 m / 12 m) DN 80 PP für Brennwerttechnik, bestehend aus: 3 / 4 / 5 × Verlängerungen DN 80 PP, 2 m 1 / 1 / 1 × Verlängerung DN 80 PP, 1 m 1 / 2 / 2 × Verlängerungen DN 80 PP, 0,5 m 7 × Abstandshaltern und Rosette Schachtabdeckung PP für Abgasleitung DN 80 Vaillant Bestell-Nr.: 303963 Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Dachdurchführung bestehend aus: Basis-Anschluss-Set senkrechte Dachdurchführung schwarz oder rot Vaillant Bestell-Nrn.: 0020220656 / 0020220657 für raumluftunabhängige Betriebsweise konzentrische Luft-/Abgasführung (60/100 mm PP) einsetzbar durch Flach- und Schrägdach mit einem Neigungswinkel von 25-50° mit Luftrohrschelle schwarz oder rot und Befestigungsbügel wahlweise Verlängerung konzentrisch 0,5 m oder 1 m Vaillant Bestell-Nrn.: 303902 / 303903 konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (60/100 mm PP) im Innenbereich 0,5 m oder 1 m Universalpfanne-Schrägdach (25°- 50°) mit flexibler Bleischürze schwarz oder rot Vaillant Bestell-Nrn.: 0020064750 / 0020064751 für Frankfurter oder ähnliche durch flexible Bleischürze universell anpassbar Bleischürze in Pfannenfarbe beschichtet Technische Daten – Tabellen Technische Daten (Therme) Gas-Kompaktgeräte mit Brennwerttechnik Einheit ecoTEC pure VC 146/7-2 Bestell-Nr. 0010030693 (Erdgas E / für LL wird ein zusätzlicher Umstellsatz benötigt) Paket Bestell-Nrn. 0010029586 / 0010029588 Energieeffizienzklasse Energieeffizienzklasse Raumheizung Energieeffizienzklasse Warmwasserbereitung – Grunddaten Heizleistung bei 50/30°C Erdgas E, Erdgas LL (Min - Max) kW 6,9 - 14,8 Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min - Max) kW 6,2 - 13,4 Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Min - Max) kW 6,5 - 18,2 Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E, Erdgas LL % 105 Wirkungsgrad bei Warmwasserbetrieb Erdgas E, Erdgas LL % 99,5 Elektr. Leistungsaufnahme bei 30 % W 34 Elektr. Leistungsaufnahme im Standby W 1,6 Elektr. Leistungsaufnahme (Max) W 36 Beinhaltete Bauteile bei elektr. Leistung Pumpe Inhalt heizungsseitig l 6,9 Max Betriebsdruck heizungsseitig bar 3 Max Vorlauftemperatur °C 85 Temperatur Heizung (Max) °C 85 Anschlusswert bei Erdgas E1) 2) m3/h 1,46 Anschlusswert bei Erdgas LL 1) 2) m3/h 1,95 Anschlusswert bei Flüssiggas 1) 2) kg/h 1,43 Kondenswassermenge bei 50/30°C l/h 1,67 Pumpen-Volumenstrom bei 20K (Restförderhöhe) l/h (mbar) 577 (250) Ausdehnungsgefäßinhalt l 8 Vordruck bar 0,75 Abmessungen Höhe mm 720 Breite mm 440 Tiefe mm 337 Gewicht kg 30 Anschluss Heizung (VL und RL) G 3⁄4′′ Anschluss Kaltwasser, Warmwasser G 3⁄4′′ Anschluss Gas G 1⁄2′′ Anschluss Luft, Abgas Ø 60/100 Spannungsversorgung 230V/50Hz Kategorie II2ELL3P CE CE-0063CR3775 1) Bezogen auf 15°C und 1013 mbar 2) Dieser Wert dient zur Dimensionierung der Gas-Anschlussleitung (nach TRGI) Technische Daten (Speicher) Warmwasserspeicher Einheit WWS120-1 WWS150-1 WWS200-1 Energieeffizienzklasse Energieeffizienzklasse Warmwasserspeicher Grunddaten Speicherinhalt l 120 150 200 Betriebsdruck / Max. Temperatur bar / °C 8/95 8/95 8/95 Prüfdruck bar 13 13 13 El. Heizpatrone (optional) kW 1 × (3) 2 × (3÷6) 2 × (3÷6) Anschluss Kaltwasser mm 110 Rp1′′/202 Rp1′′/215 Anschluss Warmwasser mm 814 Rp1′′/1140 Rp1′′/1170 Rezilkulation mm Rp3⁄4′′/520 Rp3⁄4′′/500 Rp3⁄4′′/663 Temperaturregler mm, Rp1⁄2′′ 601 892 995 Entlüftung mm, Rp1′′ --- 1340 1410 Mannloch / Flansch mm Ø 110/272 180/309 Ø 110 180/320 Ø 110 Entleeren mm, Rp1′′ 20 20 20 Thermometer mm, Rp1⁄2′′ 601 1138 1170 Anode mm, Rp11⁄4′′ 814 1340 1410 Muffe fur die Heizpatrone des Mantels mm, Rp11⁄2′′ 520 850 950 Muffe fur die Heizpatrone des Reserve Ausgangdeckels mm, Rp11⁄2′′ --- 309 320 Zusätzlicher Fühler mm, Rp1⁄2′′ 330 392 407 Wärmetauscher Betriebsdruck / max. Temperatur bar / °C 16/160 16/110 16/110 Prüfdruck bar 25 25 25 Inhalt l 3,80 5,55 7,40 Wärmetauscherfläche m2 0,6 0,9 1,2 Vorlauf Wärmetauscher mm, Rp1′′ 450 692 805 Rücklauf Wärmetauscher mm, Rp1′′ 180 202 215 Dauerleistung nach 4708; 80 °C / 60 °C / 45 °C kW (m3/h) 27 (0,70) 29 (0,71) 53 (1,30) NL – Leistungskoeffizient bei 60 °C NL 60 °C 1,7 4,5 11 Druckverlust Δp Δp, mbar 30 75 120 Abmessungen Höhe mm 814 1070 1340 Höhe mit Isolierung mm --- 1210 1460 Durchmesser mm Ø 600 Ø 560 Ø 560 Gewicht kg 59 73 104 WICHTIG Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen. Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden. "
