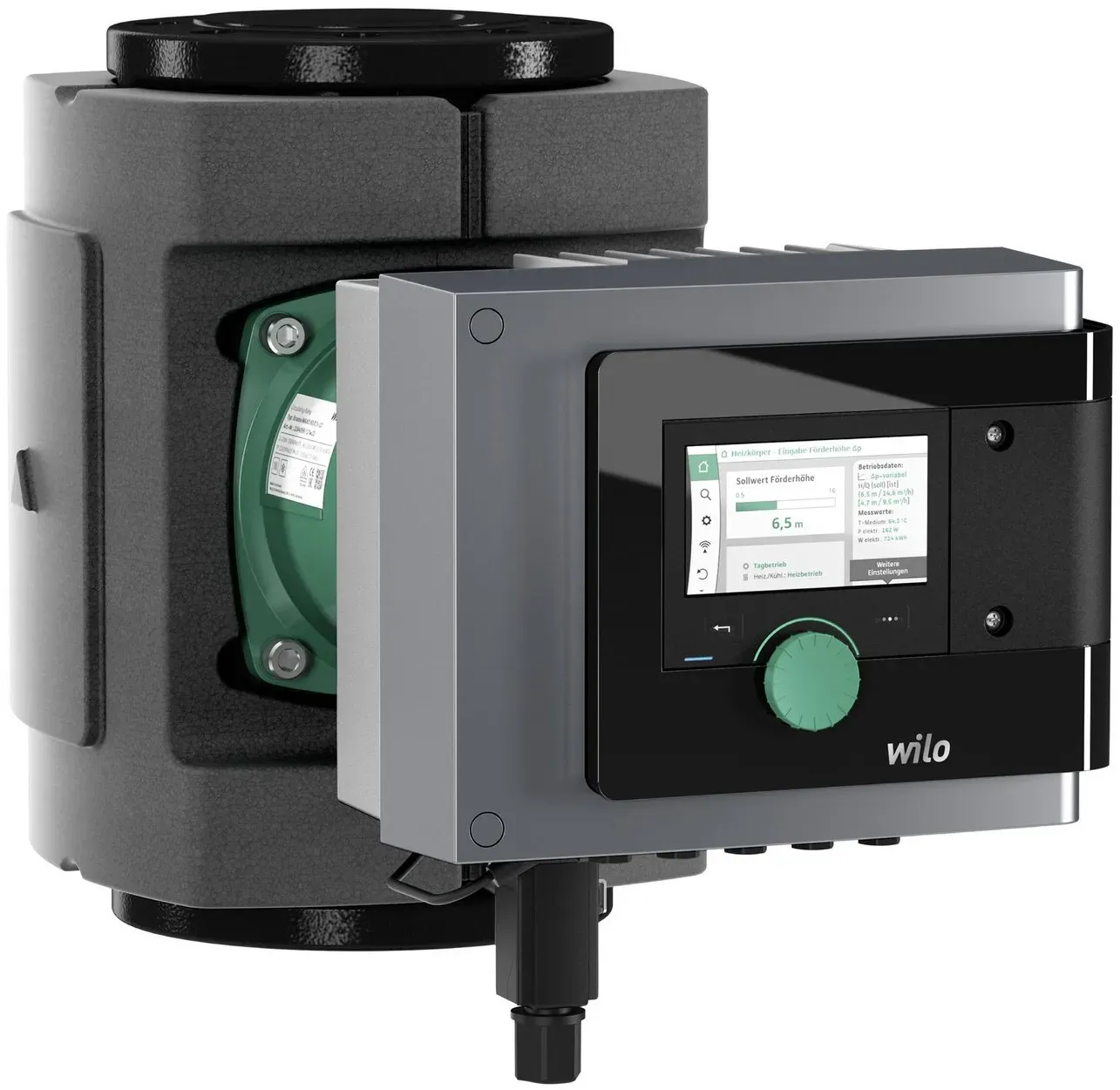

Wilo Stratos MAXO Nassläufer-Pumpe 2186278Bauart: Smart-Nassläufer-Umwälzpumpe mit FlanschanschlussEC-Motor mit integrierter elektronischer LeistungsanpassungEinsatz: Warmwasserheizungen aller SystemeKlimaanlagengeschlossene Kühlkreisläufeindustrielle UmwälzanlagenSonderausführungen für Betriebsdruck PN 16Schnittstellen zur Anbindung an mobile Endgeräte
Buderus Wilo Stratos Maxo - Premium Smart-Nassläufer-Umwälzpumpe mit EC-Motor & Dynamic Adapt plus für energieeffiziente Heizung und Kühlung im Gewerbebau, Anschluss DN50, Förderhöhenbereich 0,5-14m, Betriebsdruck PN16, 890W Motornennleistung Lieferumfang: • Buderus Smarte Hocheffizenz-Heizungspumpe Wilo Stratos MAXO 50/0,5-14 PN16 - optimierter Wilo-Connector - Kabelverschraubung M16 x 1,5, 2 Stück - Dichtungen bei Gewindeanschluss - Unterlegscheiben für Flanschschrauben (bei Anschlussnennweiten DN 32 - DN 65) - Wärmedämmschale Allgemeine Produktbeschreibung Wilo Stratos MAXO Die Wilo-Stratos MAXO ist eine Nassläufer-Umwälzpumpe in Inline-Bauweise mit EC-Motor und integrierter elektronischer Leistungsanpassung. Angeschlossen wird sie per Verschraubung oder Flansch. Eingesetzt wird sie in Warmwasserheizungen aller Art, Klimaanlagen, geschlossenen Kühlkreisläufen und industriellen Umwälzanlagen - kurzum überall dort, wo zuverlässige Förderung mit hoher Energieeffizienz gefragt ist. • Nassläufer-Pumpe mit EC-Motor, Verschraubungs- oder Flanschanschluss • Werkseitige Regelungsart: Dynamic Adapt plus - bis zu 20 % Energieeinsparung • No-Flow Stop: automatische Abschaltung bei Null-Durchfluss • Multi-Flow Adaptation für bedarfsgerechte Volumenstromoptimierung • Bluetooth-Schnittstelle für Bedienung per App ohne Zusatzzubehör • Optionaler CIF-Modul-Steckplatz: Modbus, BACnet, LON, CANopen, PLR • 4,3-Zoll-Farb-Display mit grünem Knopf und Einstellungsassistent • Integrierter Temperatursensor, Wärme- und Kältemengenerfassung • 5 Jahre Gewährleistung Für Gewerbeobjekte mit Gebäudeleittechnik ist die Stratos MAXO besonders gut geeignet: Sie lässt sich über eine Vielzahl digitaler Schnittstellen in bestehende Automationssysteme einbinden und kommuniziert per Bluetooth mit Smartphones oder Tablets. Die automatische Leistungsanpassung, zehn wählbare Regelungsarten und ein übersichtliches Farb-Display machen die Einrichtung und den Dauerbetrieb auch ohne spezialisiertes Fachwissen handhabbar. Fünf Jahre Gewährleistung gibt Wilo dazu. Ihre Vorteile im Überblick • Intuitive Bedienung durch anwendungsgeführte Einstellungen mit dem Einstellungsassistenten sowie durch die Kombination aus neuem Display, Bedienknopf und grüner Knopf-Technologie. • Höchste Energieeffizienz durch das Zusammenspiel optimierter, innovativer Funktionen wie z. B. No-Flow Stop. • Optimale Systemeffizienz durch intelligente Regelungsfunktionen wie Dynamic Adapt plus, Multi-Flow Adaptation, T-const. und ?T-const. • Modernste Kommunikationsschnittstellen - z. B. Bluetooth - für den Anschluss an mobile Endgeräte sowie direkte Pumpenvernetzung zur Multipumpensteuerung über Wilo Net. • Höchster Komfort bei der Elektromontage durch den übersichtlichen Klemmenraum und den optimierten Wilo-Connector. Die erste Smart-Pumpe der Welt macht Ihnen mit den Innovationen von morgen schon heute das Leben leichter: Die Wilo-Stratos MAXO bietet Ihnen mehr Effizienz, Konnektivität und Komfort als jemals zuvor. Innovative Regelungsarten für effizientere Systeme Zehn Regelungsarten stehen zur Wahl - von einfacher konstanter Drehzahl bis zur benutzerdefinierten PID-Regelung. Je nach eingestelltem Anwendungsbereich (z. B. Heizkörper, Fußbodenheizung, Deckenkühlung) wählt die Pumpe die passenden Betriebsparameter automatisch vor. Wer den errechneten Betriebspunkt kennt, kann ihn bei p-v direkt eingeben. Dazu kommt eine Q-Limit-Funktion, mit der sich der minimale und maximale Volumenstrom getrennt begrenzen lässt. Für Zubringerpumpen in Heizkreis-Verteilern ist Multi-Flow Adaptation besonders interessant: Die Pumpe ermittelt den Gesamtvolumenstrom aus den angebundenen Sekundärpumpen und regelt ihre Leistung bedarfsgerecht. Das verhindert Überversorgung und senkt den Energieverbrauch im laufenden Betrieb spürbar. Die Umschaltung zwischen Heiz- und Kühlbetrieb erfolgt automatisch, extern oder manuell - je nach Konfiguration. Dynamic Adapt plus und No-Flow Stop Dynamic Adapt plus ist die werkseitig aktive Regelungsart der Stratos MAXO. Sie passt die Förderhöhe kontinuierlich und selbstständig an den hydraulischen Bedarf an, ohne dass ein Sollwert eingegeben werden muss. Nach der ersten Inbetriebnahme startet die Pumpe in der Mitte des Pumpenkennfeldes und stellt sich je nach Volumenstromänderung neu ein. Das Ziel: die Ventile im Verbraucherkreis möglichst weit geöffnet zu halten, um den Druckverlust im System so gering wie möglich zu halten. Gegenüber der klassischen p-v-Regelung lassen sich so bis zu 20 % elektrische Energie einsparen. Ergänzend dazu schaltet No-Flow Stop die Pumpe automatisch ab, sobald sie trotz laufendem Motor keinen ausreichenden Volumenstrom mehr fördert - ein Zeichen, dass alle Ventile im Verbraucherkreis geschlossen sind. In regelmäßigen Abständen prüft die Pumpe, ob wieder Durchfluss benötigt wird, und nimmt dann den Regelbetrieb auf. Beide Funktionen zusammen sorgen dafür, dass die Pumpe nur dann Strom verbraucht, wenn tatsächlich Bedarf besteht. Bedienung, Display und Konnektivität Das 4,3-Zoll-Grafikdisplay zeigt Regelungsart, Sollwert, Ist-Förderhöhe, Volumenstrom, Leistungsaufnahme, elektrischen Verbrauch und Temperaturen auf einen Blick. Fehler erscheinen im Volltext mit Fehlercode und konkreten Abstellmaßnahmen - die Displayfarbe wechselt dabei auf Rot. Warnungen werden gelb angezeigt, Prozessabläufe wie Entlüftung oder Updates in Blau. Bedient wird alles über einen einzigen grünen Drehknopf und zwei Tasten, unterstützt durch einen anwendungsgeführten Einstellungsassistenten. • Homescreen • Regelungsart • Geräteeinstellung, Diagnose und Messwerte • Sollwertanzeige • Betriebspunkt/Messwerte • Wiederherstellen/Zurücksetzen und Hilfe • Aktive Einflussfaktoren • Kontextmenü für Zusatz-Infos/Einstellungen • Zurück-/Kontext-Tasten, Grüner Knopf Über die integrierte Bluetooth-Schnittstelle lässt sich die Pumpe mit der Wilo Assistant App kabellos steuern, auslesen und Inbetriebnahmeprotokolle erstellen. Wer die Pumpe in eine Gebäudeautomation einbinden möchte, nutzt den CIF-Modul-Steckplatz für Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, CANopen oder PLR. Wilo Net verbindet mehrere Wilo-Pumpen direkt miteinander - unter anderem für Multi-Flow Adaptation und Doppelpumpenmanagement. Für die Fernüberwachung steht zudem Wilo-Care zur Verfügung. Anwendungsbereiche Heizung und Kühlung Warmwasserheizungen aller Systeme, Klimaanlagen, geschlossene Kühlkreisläufe, industrielle Umwälzanlagen Die Stratos MAXO deckt ein breites Spektrum an Heizungs- und Kühlanwendungen ab. Im Heizbetrieb eignet sie sich für: • Heizkörper • Fußbodenheizung • Deckenheizung • Lufterhitzer • Betonkernheizung • Hydraulische Weiche • Differenzdruckloser Verteiler • Pufferspeicher Heizung* • Wärmetauscher • Wärmequellenkreis (Wärmepumpe) • Fernwärmekreis Im Kühlbetrieb eignet sie sich für: • Deckenkühlung • Fußbodenkühlung • Luft-Klima-Geräte • Betonkernkühlung • Hydraulische Weiche • Differenzdruckloser Verteiler • Pufferspeicher Kälte • Wärmetauscher • Rückkühlkreis • Fernkältekreis Die automatische Umschaltung zwischen Heiz- und Kühlbetrieb ist bei der Standardausführung integriert; die Ausführung „-R7" benötigt dafür den optionalen Stratos MAXO Temperatursensor. Je nach gewähltem Anwendungsbereich stellt der Einstellungsassistent nur die passenden Regelungsarten und Betriebsparameter zur Verfügung - das reduziert Fehler bei der Inbetriebnahme. Doppelpumpenbetrieb und Schutzfunktionen Das Doppelpumpenmanagement ist direkt in die Stratos MAXO integriert. Im Haupt-/Reservebetrieb übernimmt die zweite Pumpe automatisch bei Störung der ersten; ein zeitabhängiger Pumpentausch gleicht die Betriebsstunden aus. Im Additionsbetrieb schaltet die zweite Pumpe bei Spitzenlast wirkungsgradoptimiert zu und bei gesunkenem Bedarf wieder ab. Werden zwei Einzelpumpen als Doppeleinheit betrieben, erfolgt die Kopplung über Wilo Net. Für einen störungsfreien Dauerbetrieb sorgen integrierter Motorvollschutz, automatische Deblockierfunktion, Trockenlauferkennung, Softstart und ein automatischer Notbetrieb bei Ausfall der Buskommunikation oder von Sensorwerten - die Notbetriebsdrehzahl ist frei einstellbar. Kabelbrucherkennung ist bei Analogsignalen mit 2-10 V oder 4-20 mA aktiv. Drei Wiederherstellungspunkte erlauben das Speichern und schnelle Rückladen von Parametersätzen. Außenaufstellung ist gemäß Einbau- und Betriebsanleitung mit Wetterschutz möglich.
Wilo Stratos MAXO Nassläufer-Pumpe 2186278Bauart: Smart-Nassläufer-Umwälzpumpe mit FlanschanschlussEC-Motor mit integrierter elektronischer LeistungsanpassungEinsatz: Warmwasserheizungen aller SystemeKlimaanlagengeschlossene Kühlkreisläufeindustrielle UmwälzanlagenSonderausführungen für Betriebsdruck PN 16Schnittstellen zur Anbindung an mobile Endgeräte
Eigenschaften • Smart-Nassläufer-Umwälzpumpe mit Flanschanschluss\n• EC-Motor mit integrierter elektronischer Leistungsanpassung\n• Zum Einsatz für Warmwasserheizungen aller Systeme\n• Klimaanlagen\n• Geschlossene Kühlkreisläufe\n• Industrielle Umwälzanlagen\n• Schnittstellen zur Anbindung an mobile Endgeräte
Post/DHL, Spedition, Versand nach CH, Versand nach A
Artikelbeschreibung:
Innovative Premium-Smart-Pumpe von Wilo für hohe Effizienz und Leistung. Entdecken Sie die revolutionäre Wilo Stratos MAXO, die mit innovativen Energiesparfunktionen neue Maßstäbe in Sachen Energieeffizienz für kommerzielle HVAC- und Trinkwasser-Anwendungen setzt. Diese Premium-Smart-Pumpe definiert Effizienz neu und macht die Bedienung so einfach wie nie zuvor.. Details der Pumpe Stratos MAXO. Funktionen. Wärmemengenerfassung. Kältemengenerfassung. automatische Abschaltung der Pumpe bei Null-Durchfluss-Erkennung (No-Flow Stop). Umschaltung zwischen Heiz- und Kühlbetrieb (automatisch, extern oder manuell). einstellbare Volumenstrombegrenzung durch QLimit-Funktion (Qmin. und Qmax.). Betriebsarten Doppelpumpen: Wirkungsgradoptimierter Additionsbetrieb für dp-c und dp-v, Haupt-/Reservebetrieb. Speichern und Wiederherstellen der konfigurierten Pumpeneinstellungen (3 Wiederherstellungspunkte). Störmeldungs-/Warnmeldungsanzeige in Klartext inklusive Abhilfeempfehlung. Entlüftungsfunktion zur automatischen Entlüftung des Rotorraums. automatische Nachtabsenkung. automatische Deblockier-Funktion und integrierter Motorvollschutz. Trockenlauferkennung. Ausführung. 2 konfigurierbare analoge Eingänge : 0-10V, 2-10V, 0-20mA, 4-20mA und handelsüblicher PT1000; Spannungsversorgung mit +24 V DC. 2 konfigurierbare digitale Eingänge (Ext. OFF, Ext. Min, Ext. Max, Heizen/Kühlen, manuelle Übersteuerung (Gebäudeautomation abgekoppelt), Bediensperre (Tastensperre und Fernbedienungs-Konfigurationsschutz)). 2 konfigurierbare Melderelais für Betriebs- und Störmeldungen. Steckplatz für Wilo-CIF-Module mit Schnittstellen für Gebäudeautomation GA (Optionales Zubehör: CIF-Module Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR, CANopen). Wilo Net als Wilo-Systembus zur Kommunikation von Wilo-Produkten untereinander, z.B. Multi-Flow Adaptation; Doppelpumpenbetrieb und Wilo-Smart Gateway. Temperaturfühler integriert. automatischer Notbetrieb bei besonderen Zuständen (Pumpendrehzahl definierbar) z.B. bei Ausfall der Buskommunikation oder von Sensorwerten. graphisches Farb-Display (4,3 Zoll) mit Bedienung über Ein-Knopf-Handbedienebene. Auslesen und Einstellen von Betriebsdaten sowie z.B. Erstellen eines Inbetriebnahmeprotokolls über Bluetooth-Schnittstelle (ohne weiteres Zubehör) mittels Wilo Assistant App. Doppelpumpenmanagement integriert (Doppelpumpen sind fertig verdrahtet), bei Verwendung von 2 Einzelpumpen als Doppelpumpeneinheit, Verbindung über WILO Net. Kabelbrucherkennung bei analogem Signal (in Verbindung mit 2-10V oder 4-20mA). Außenaufstellung mit Wetterschutz gemäß Einbau- und Betriebsanleitung möglich. Datum und Uhrzeit voreingestellt. Wärmedämmschale für Heizungsanwendungen. Die Wilo Stratos MAXO ist eine Hocheffizienz-Inline Nassläufer-Pumpe, ausgestattet mit einem EC-Motor und elektronischer Leistungsanpassung. Dank ihrer Vielseitigkeit ist sie perfekt geeignet für Heizungswasser, Kaltwasser und Wasser/Glykolgemische.. Was sie besonders auszeichnet, ist ihre permanente, automatische Leistungsanpassung an den Anlagenbedarf, ohne dass ein Sollwert vorgegeben werden muss. Durch die bedarfsgerechte Volumenstromoptimierung der Zubringerpumpe, die durch die Vernetzung und Kommunikation mit mehreren Pumpen erfolgt (Multi Flow Adaptation), wird jederzeit eine optimale Performance gewährleistet.. Investieren Sie in die Zukunft Ihrer Anlagen mit der Wilo Stratos MAXO - eine Pumpe, die nicht nur höchste Effizienz bietet, sondern auch die Bedienung so einfach gestaltet wie nie zuvor. Machen Sie den Schritt in Richtung Energieeffizienz und lassen Sie sich von der Innovation begeistern.. Technologie der Stratos MAXO auf den Punkt gebracht. Multi Flow Adaptation. Diese Technologie ermöglicht es mehreren Pumpen, miteinander zu kommunizieren und sich gegenseitig anzupassen, um einen optimalen Volumenstrom zu gewährleisten. Wenn mehrere Pumpen in einem System arbeiten, können sie miteinander kommunizieren, um den Druck und den Durchfluss entsprechend der aktuellen Anforderungen anzupassen. Dies bedeutet, dass jede Pumpe genau die Menge an Energie liefert, die für die Aufrechterhaltung des gewünschten Durchflusses erforderlich ist, was zu einer effizienteren Gesamtfunktion des Systems führt.. Schlechtpunktregelung. Diese Funktion sorgt dafür, dass die Pumpe auch dann effizient arbeitet, wenn der Betriebspunkt außerhalb des optimalen Bereichs liegt. Der Betriebspunkt ist der Punkt, an dem sich der Druck und der Durchfluss im System befinden. Die Schlechtpunktregelung passt die Pumpenleistung an, um sicherzustellen, dass selbst bei ungünstigen Bedingungen eine effiziente Leistung erbracht wird.. Automatische Abschaltung der Pumpe bei Null-Durchfluss-Erkennung (No-Flow Stop). Diese Technologie erkennt automatisch, wenn kein Durchfluss durch das System stattfindet, und schaltet die Pumpe automatisch ab, um Energie zu sparen und die Lebensdauer der Pumpe zu verlängern. Dies ist besonders nützlich in Situationen, in denen der Durchfluss unerwartet unterbrochen wird oder wenn die Pumpe nicht benötigt wird, zum Beispiel während der Wartung.. Automatische Nachtabsenkung. Diese Funktion reduziert automatisch die Leistung der Pumpe während bestimmter Zeiten, wie zum Beispiel nachts, wenn der Bedarf an Wasser geringer ist. Dies hilft, Energie zu sparen, da die Pumpe nur so viel Energie verbraucht, wie für die aktuellen Anforderungen erforderlich ist. Die automatische Nachtabsenkung trägt somit zur Steigerung der Gesamteffizienz des Systems bei, indem sie den Energieverbrauch während der Zeiten mit geringer Nachfrage reduziert.. Im Standard-Lieferumfang enthalten:. Wilo Nassläufer-Premium-Smart-Pumpe Stratos MAXO 50/0,5-14 PN16, DN50. Weitere Modelle der Stratos MAXO. Wilo Nassläufer-Premium-Smart-Pumpe Stratos MAXO 65/0,5-6 PN16, DN65, 359W. Wilo Nassläufer-Premium-Smart-Pumpe Stratos MAXO 100/0,5-6 PN16, DN100, 756W. Wilo Nassläufer-Premium-Smart-Pumpe Stratos MAXO 65/0,5-12 PN6/10, DN65, 818W. Wilo Nassläufer-Premium-Smart-Pumpe Stratos MAXO 40/0,5-12 PN16, DN40, 430W. Wilo Nassläufer-Premium-Smart-Pumpe Stratos MAXO 32/0,5-8 PN16, DN32, 133W. Wilo Nassläufer-Premium-Smart-Pumpe Stratos MAXO 32/0,5-12 PN6/10, DN32, 273W. Wilo Nassläufer-Premium-Smart-Pumpe Stratos MAXO 40/0,5-16 PN16, DN40, 589W. Wilo Nassläufer-Premium-Smart-Pumpe Stratos MAXO 32/0,5-10 PN16, DN32, 216W
