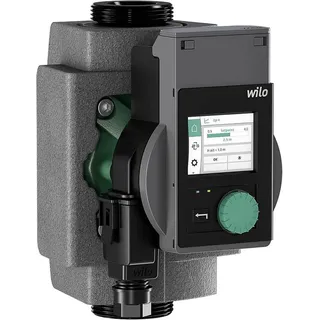

Wilo Stratos PICO plus 15/0,5-4 Umwälzpumpe Heizungspumpe G1 (PN 10), 230V, 15 W, 20 W Lieferumfang: • Hocheffizienz-Pumpe Wilo Stratos PICO plus 15/0,5-4 elektronisch geregelt, inkl. Wärmedämmung, Wilo-Connector, Dichtungen - Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss - Blockierstromfester Synchronmotor nach ECM-Technologie (bis zu 90% Energieeinsparung im Vergleich zu einer ungeregelten Pumpe) und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung - Regelmodus gemäß der Anwendung Radiatoren-/Fußbodenheizung wählbar - Optionales Zubehör: Wilo-Smart Connect Modul BT für die Bluetooth-Verbindung zu mobilen Endgeräten mittels Wilo-Assistent App Allgemeine Produktbeschreibung Wilo Stratos PICO plus Die Wilo Stratos PICO plus 15/0,5-4 ist eine elektronisch geregelte Nassläufer-Hocheffizienzpumpe mit Verschraubungsanschluss für Heizungs-, Klima- und Umwälzanwendungen. Der blockierstromfeste Synchronmotor in ECM-Technologie arbeitet mit integrierter elektronischer Leistungsregelung und ermöglicht eine stufenlose Differenzdruckregelung. Damit passt sich die Pumpe flexibel an den Anlagenbedarf an - je nach Anwendung lassen sich Modi für Radiatoren oder Fußbodenheizung auswählen. Die Pumpe ist für einen breiten Temperaturbereich von -10°C bis +110°C ausgelegt und unterstützt dank moderner Anzeige- und Assistenzfunktionen eine komfortable Inbetriebnahme und den laufenden Betrieb. Die kompakte Variante 15/0,5-4-130 mit Einbaulänge 130 mm, Anschluss G 1 und Druckstufe PN 10 liefert eine maximale Förderhöhe bis ca. 4,2 m und eignet sich besonders für bis mittlere Heizungs-/ Klimakreise mit moderaten Druckverlusten. Vorteile Im täglichen Betrieb punktet die Wilo Stratos PICO plus vor allem durch ihre Energieeffizienz und die einfache, nachvollziehbare Bedienung. Der ECM-Antrieb mit elektronischer Regelung reduziert die Leistungsaufnahme deutlich, weil die Pumpe sich dem tatsächlichen Bedarf anpasst - das zahlt sich besonders in Anlagen aus, die über viele Stunden im Teillastbereich arbeiten. Gleichzeitig sorgt die Kombination aus großem, farbigem Display und der Ein-Knopf-Bedienlogik dafür, dass die wichtigsten Werte (z.B. Förderhöhe, Volumenstrom, Leistungsaufnahme) schnell geprüft werden und Einstellungen sicher vorgenommen werden können. Ein weiterer Vorteil: Die Pumpe bringt bereits viele Schutz- und Diagnosefunktionen mit, wodurch Stillstände und Serviceeinsätze in vielen Fällen reduziert werden können. • Einsetzbar für alle Heizungs- und Klimaanwendungen (-10°C bis +110°C) • Blockierstromfester ECM-Synchronmotor mit hohem Anlaufdrehmoment • Bis zu 90% Energieeinsparung gegnüber ungeregelten Pumpen • Sehr effizient (EEI 0,16) • Minimalverbrauch ab 3 W, Leistungsaufnahme je nach Betrieb bis ca. 20 W • Grafisches Farb-Display und komfortable Ein-Knopf-Bedienung • Bessere Anlagenruhe durch passende Regelung (z.B. weniger Überströmung/ Strömungsgeräusche) • Serienmäßige Wärmedämmschale zur Reduktion von Wärmeverlusten am Pumpengehäuse Funktionen Die Stratos PICO plus kombiniert mehrere Regelstrategien, damit sie sowohl in klassischen Radiatorensystemen als auch in Fußbodenheizungen oder Klimakreisen sauber arbeitet. Im Alltag ist besonders die automatische Anpassung hilfreich: Die Pumpe kann ihren Arbeitspunkt selbstständig nachführen, wenn Thermostatventile schließen bzw. öffnen oder sich die Last im System verändert. Gleichzeitig unterstützt sie die Inbetriebnahme mit einem Assistenten (z.B. nach Heizkörperanzahl bzw. FBH-Fläche) und bietet alternative Regelarten, falls du gezielt einen festen Differenzdruck oder eine konstante Drehzahl brauchst. Die Pumpe verfügt über ein graphisches Farb-Display mit Bedienung über Ein-Knopf-Handbedienebene sowie einen Steckplatz für Wilo-Communication-Module als Schnittstelle für (z.B. Bluetooth). Eine Entlüftungsroutine hilft beim schnellen, sauberen Start nach Montage oder Wartung, während Trockenlauferkennung, Motorschutz und Deblockierfunktionen das Risiko von Schäden oder Ausfällen (z.B. nach Stillstandszeiten) reduzieren. Störungen und Warnungen werden nicht nur als Code, sondern inklusive Klartextbeschreibung angezeigt - das spart Zeit bei Diagnose und Fehlerbehebung. • Regelungsarten - Wilo-Dynamic Adapt plus (Werkseinstellung): Permanente, automatische Leistungsanpassung ohne Sollwertvorgabe - Einstellungsassistent: Auslegungshilfe nach Anzahl der Heizkörper bzw. Fläche Fußbodenheizung - p-v (variabler Differenzdruck) - p-c (konstanter Differenzdruck) - n-const. (konstante Drehzahl) • Automatische Nachtabsenkung • Stör-/Warnmeldungsanzeige inkl. Klartextbeschreibung & Fehlercode • Entlüftungsroutine (automatische Entlüftung des Rotorraumes) • Manuelle Neustart-Funktion zur zusätzlichen Deblockierung • Tastensperre • Reset-Funktion des Stromzählers bzw. der Einstellungen auf die Werkseinstellungen • Trockenlauferkennung • Automatische Deblockierfunktion + integrierter Motorschutz • Unterstützt den hydraulischen Abgleich mit Wilo-Assistent App • Anzeige u.a. von Regelungsart, Sollwert, Volumenstrom, Förderhöhe, Drehzahl, Leistungsaufnahme, elektrischer Verbrauch sowie aktive Einflüsse (z.B. Nachtabsenkung/Entlüftung) Produktdaten Die Wilo Stratos PICO plus ist als Nassläufer-Umwälzpumpe für Heizungs- und Klimaanwendungen konstruiert und deckt einen breiten Medien-Temperaturbereich von -10 °C bis +110 °C ab. Sie eignet sich als Fördermedium für Wasser sowie Wasser-Glykol-Gemische (Ethylenglykol/ Propylenglykol). Der zulässige Betriebsdruck liegt bei maximal 10 bar. Elektrisch wird die Pumpe an 1~230 V (50/60 Hz) betrieben; durch die integrierte Drehzahl- und Leistungsregelung bewegt sich die Leistungsaufnahme je nach Betriebspunkt in einem sehr niedrigen Bereich (Minimalaufnahme 3 W, je nach Last bis ca. 20 W). Im Materialaufbau setzt Wilo auf robuste, bewährte Werkstoffe, darunter ein Grauguss-Pumpengehäuse, ein PP-GF40-Laufrad, Edelstahlwelle sowie metallimprägnierte Kohlelager. Der Einbau erfolgt über Verschraubungsanschlüsse, über G1 Anschlüsse auf Saug- und Druckseite und eine Baulänge 130 mm. • Fördermediumtemperatur: -10°C bis +110°C • Netzanschluss: 1~230 V ±10%, 50/60 Hz • Schutzart: IPX4D • Verschraubungsanschluss: 1 Zoll / 25 mm • Max. Betriebsdruck: 10 bar • Max. Förderhöhe: 4,214 m • Minimalverbrauch nur 3 W
Allgemeine Beschreibung Die Wilo Stratos Pico plus 15/0,5-4 ist eine hochmoderne Hocheffizienzpumpe, die für Warmwasserheizungen, Klimaanwendungen und industrielle Umwälzanlagen konzipiert wurde. Mit einem Energieeffizienzindex (EEI) von ≤ 0,16 bietet sie höchste Energieeffizienz durch die Kombination von EC-Motor-Technologie, der Wilo-Smart Balance App und präzisen Einstellungsmöglichkeiten. Die Pumpe ist wartungsfrei und verfügt über einen blockierstromfesten Synchronmotor, der bis zu 90% Energie im Vergleich zu ungeregelten Pumpen einsparen kann. Technische daten Förderhöhe max.: 4 m Fördermenge max.: 3 m3/h Mediumtemperatur: max. 110 °C Leistungsaufnahme: 3 W - 25 W Betriebsdruck: max. 10 bar Rohranschluss: DN 15 (1/2" oder ca. 20 mm) Überwurf: G 1" (Schlüsselweite ca. 40 mm) Pumpengewinde: 1" oder ca. 32 mm Einbaulänge: 130 mm Gewicht: ca. 3,0 kg Schaltstufen: geregelt elektrisch Netzanschluss: 230 V / 50 Hz Umgebungstemperatur: max. 40 °C Schutzart: IPX4D Kompatibilität und Zubehör Einsetzbar für alle Heizungs- und Klimaanwendungen (-10 °C bis +110 °C) Optionales Zubehör: Wilo-Smart Connect Modul BT für Bluetooth-Verbindung zu mobilen Endgeräten Wilo-Connect Module BMS zur Schnittstellenerweiterung für Gebäudemanagementsysteme Wilo-Connect Module Modbus RTU zur Schnittstellenerweiterung für Gebäudemanagementsysteme Installation Einfacher, werkzeugfreier Anschluss dank Wilo-Connector Integration in das 230 Volt-Netz erforderlich, Arbeiten dürfen nur von einer Elektrofachkraft durchgeführt werden (nach VDE 0100) Anwendung Komfortabler hydraulischer Abgleich dank Wilo-Smart Balance App Überwachung des Stromverbrauchs und Durchflusses Automatische Nachtabsenkung und Trockenlauferkennung Weitere Informationen Wärmedämmschale serienmäßig 5 Jahre Gewährleistung Stör-/Warnmeldungsanzeige inklusive Beschreibung und Fehlercode in Klartext Entlüftungsroutine zur automatischen Entlüftung des Rotorraumes Manuelle Neustart-Funktion zur zusätzlichen Deblockierung der Pumpe
Wilo Stratos Pico plus Hocheffizienz-Pumpe 4244370Nassläufer-Umwälzpumpe mit Verschraubungsanschlussblockierstromfestem EC-Motor und integrierter elektronischer Leistungsregelungeinsetzbar für Warmwasserheizungen aller SystemeKlimaanwendungen und industrielle UmwälzanlagenBedienung über Einstellungsassistentgroßem Display und Grüner-Knopf-TechnologieKombination aus EC-Motor TechnologieDynamic Adapt plus und präziser EinstellungsmöglichkeitenBedienung mit mobilen Endgeräten über Bluetooth mit dem Wilo-Smart Connect Modul BT möglichmit Selbstschutzroutinen wie dem automatischem Trockenlaufschutz und automatischem NeustartÜberwachung des aktuellen Durchflussesaktuelle FörderhöheStromverbrauch und verbrauchten KilowattstundenInstallation mit Wilo-Connectormit WärmedämmungDichtungen und Einbau- und Betriebsanleitung
Wilo Stratos Pico plus Hocheffizienz-Pumpe 4244370Nassläufer-Umwälzpumpe mit Verschraubungsanschlussblockierstromfestem EC-Motor und integrierter elektronischer Leistungsregelungeinsetzbar für Warmwasserheizungen aller SystemeKlimaanwendungen und industrielle UmwälzanlagenBedienung über Einstellungsassistentgroßem Display und Grüner-Knopf-TechnologieKombination aus EC-Motor TechnologieDynamic Adapt plus und präziser EinstellungsmöglichkeitenBedienung mit mobilen Endgeräten über Bluetooth mit dem Wilo-Smart Connect Modul BT möglichmit Selbstschutzroutinen wie dem automatischem Trockenlaufschutz und automatischem NeustartÜberwachung des aktuellen Durchflussesaktuelle FörderhöheStromverbrauch und verbrauchten KilowattstundenInstallation mit Wilo-Connectormit WärmedämmungDichtungen und Einbau- und Betriebsanleitung
Wilo Hocheffizienz-Nassläuferpumpe Stratos PICO plus 15/0,5-4 130 mm Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfester Synchronmotor nach ECM-Technologie (bis zu 90% Energieeinsparung im Vergleich zu einer ungeregelten Pumpe) und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung.Einsetzbar für alle Heizungs- und Klimaanwendungen (-10 °C bis +110 °C). Regelmodus gemäß der Anwendung Radiatoren-/Fußbodenheizung wählbar. Ihre Vorteile: Einfache Bedienung dank Einstellungsassistent, großem Display und Grüner-Knopf-Technologie Maximale Energieeffizienz durch die Kombination von EC-Motor Technologie, Dynamic Adapt plus und präziser Einstellungsmöglichkeiten Optional: Bedienung mit mobilen Endgeräten über Bluetooth mit dem Wilo-Smart Connect Modul BT Hohe Zuverlässigkeit durch Selbstschutzroutinen wie dem automatischem Trockenlaufschutz und automatischem Neustart Einfache Überwachung des aktuellen Durchflusses, aktuelle Förderhöhe, Stromverbrauch und verbrauchten Kilowattstunden Einfache elektrische Installation dank Wilo-Connector Regelungsarten: Permanente, automatische Leistungsanpassung an den Anlagenbedarf ohne SollwertvorgabeWilo-Dynamic Adapt plus(Werkseinstellung) Einstellungsassistent fürAnzahl HeizkörperoderFläche Fußbodenheizung Variabler Differenzdruck(Δp-v) Konstanter Differenzdruck(Δp-c) Konstante Drehzahl(n-const.) Funktionen: Automatische Nachtabsenkung Stör-/Warnmeldungsanzeige inklusive Beschreibung und Fehlercode in Klartext Entlüftungsroutine zur automatischen Entlüftung des Rotorraumes Manuelle Neustart-Funktion zur zusätzlichen Deblockierung der Pumpe bei Bedarf Tastensperre Funktion zum Rücksetzen des Stromzählers oder der Einstellungen auf die Werkseinstellungen Trockenlauferkennung Automatische Deblockierfunktion und integrierter Motorschutz Unterstützt den hydraulischen Abgleich mit der Wilo-Assistent App Ausführung: Graphisches Farb-Display mit Bedienung über Ein-Knopf-Handbedienebene Steckplatz für Wilo-Communication-Module als Schnittstelle für z.B. Bluetooth Auslesen und Einstellen von Betriebsdaten sowie z.B. Erstellen eines Inbetriebnahmeprotokolls über Bluetooth-Schnittstelle (als Zubehör) mittels Wilo-Assistent App Minimalverbrauch nur 3 W Wärmedämmschale serienmäßig 5 Jahre Gewährleistung TÜV geprüfte Hocheffizienz (abrufbar unter www.wilo.de/rechtliches) Optionales Zubehör: Wilo-Smart Connect Modul BT für die Bluetooth-Verbindung zu mobilen Endgeräten mittels Wilo-Assistent App Achtung:Eine Verschraubung zum Anschluss der Pumpe ist nicht im Lieferumfang enthalten. Diese finden Sie unter dem Punkt "Zur Auswahl passt" oder in der KategoriePumpenverschraubungen.
