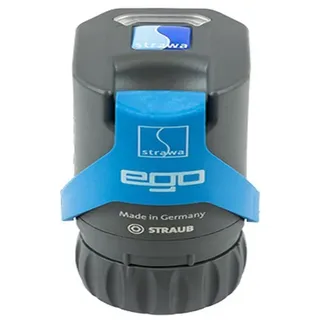

Strawa EGO-Regelantrieb 230 V f d. vollaut. hydraul. Abgleich

Andere

Allgemeine Beschreibung Der Strawa EGO L Regelantrieb ist ein intelligenter, autonomer, elektrothermischer Regelantrieb mit einer Betriebsspannung von 230 V. Er ermöglicht den automatischen und bedarfsgerechten hydraulischen Abgleich von Heiz- und Kühlkreisen in Flächenheizungs- und Kühlsystemen. Der Antrieb ist stromlos geschlossen und verfügt über einen Klapphebel, der eine einfache Montage sowie ein manuelles Öffnen des Thermostatventils ohne Stromzufuhr ermöglicht. Zudem ist eine integrierte Vorlauftemperaturbegrenzung vorhanden. Technische daten Betriebsart: Heizen oder Kühlen Betriebsspannung: 230 V AC, 50 Hz Einschaltstrom: 130 mA für max. 200 ms Dauerbetriebsleistung: < 1,7 W Stellweg: 3,5 mm Stellkraft: 110 N ± 5% Schließmaß: 10,8 mm Kabel: flexibel schwarz, 1 m, mit Aderendhülsen 2 x 0,34 qmm Sensorleitung Vorlauf: flexibel schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet Sensorleitung Rücklauf: flexibel schwarz mit blauem Streifen, 0,2 m, 2 x 0,22 qmm fest

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

1. Beschreibung: Intelligent autonomer elektrothermischer Regelantrieb 230 V NC für den adaptiven hydraulischen Abgleich der Heizkreise eines Heizkreisverteilers in Flächenheizungs- und Flächenkühlungssystemen. Stromlos geschlossenund mit Klapphebel zum entlasteten Montieren bzw. zum stromlosen manuellen Öffnen des Thermostatventils. Mit integrierter Vorlauftemperaturbegrenzung.Zur Montage an Heizkreisverteilern mit Thermostatventileinsätzen mit Schnellverschluss.Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff, Metall oder Kombinationen daraus, mit Außendurchmessern von 12 bis 20 mm.Aufgrund seines Kondensatornetzteils stellt der Ego eine kapazitive Last dar.Alle vorgeschalteten Aktoren (bspw. Raumregler oder Klemmleisten) müssen dafür geeignet sein. 2. Arbeitsweise: - erfasst die Vor- und Rücklauftemperatur eines Heiz- bzw. Kühlkreises- die von der EGO-KI errechneten Solltemperatur-Spreizungen sind variabel undabhängig vom Nutzerverhalten und der Systemumgebung- ist in der Lage jede beliebige Ventilposition zwischen ''Auf'' und ''Zu'' einzunehmen und zu halten- Beim Wiedereinschalten fährt der EGO auf seine letzte Position und regelt von dort aus dynamisch weiter- LED kann durch wechselnde Farben und/oder Blinkcodes verschiedene Betriebszustände anzeigen und Statusmeldungen ausgeben- nach bestimmter Anzahl von Schaltzyklen wird das Thermostatventil kurzzeitig vollständig geöffnet, um den Strömungsbereich von eventuellen Schmutzpartikeln zu reinigen 3. Technische Daten: - Ausführung Stromlos geschlossen- Ventilanschluss Schnellverschluss- Spannung 230 V AC, 50 Hz- Einschaltstrom 130 mA für max. 200 ms- Dauerbetriebsleistung 1,7 W- Leistungsfaktor λ 0,1 bis 0,99 (kapazitiv wirkend)- Schließ- und Öffnungszeit ca. 3 min- Stellweg >= 3,5 mm- Stellkraft 110 N- Schließmaß Ego 10,8 mm- Schließmaß Ventil 11,8 mm- Medientemperatur 10 bis 60 °C (in der Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv)- Lagertemperatur -25 bis 60 °C- Umgebungstemperatur 0 bis 50 °C- Luftfeuchte 10 bis 100 % nicht kondensierend- Schutzart / Schutzklasse IP 54 / II- Einbaulage Beliebig in jeder Position- Gehäuse / Gehäusefarbe Polyamid / grau-blau- Anschlussleitung Flexibel, schwarz, 1 m mit Aderendhülsen, 2 x 0,34 mm2- Sensorleitung Vorlauf Flexibel, schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 mm2 fest verdrahtet- Sensorleitung Rücklauf Flexibel, schwarz mit blauem Streifen, 0,2 m, 2 x 0,22 mm2 fest verdrahtet- Temperatursensoren NTC 10k (bei 25 °C), Clip für Rohraußendurchmesser 12 bis 20 mm 4. Anschlüsse: EGO-Regelantrieb 230 V -> Aufnahme EGO-Schnellverschluss passend für e-class 18, FBH 18, FBR 18, FBM 18 Stationen 5. Bauseitige Schnittstelle: - Energieversorgung: Leistungsgerechte Bereitstellung der Spannungsversorgung mit angepasster Stromkreisabsicherung Intelligenter, autonomer, elektrothermischer Regelantrieb 230 V für den automatischen und bedarfsgerechten hydraulischen Abgleich der Heiz- bzw. Kühlkreise eines Anschlussverteilers in Flächenheizungs- bzw- kühlsystemen. Stromlos geschlossen und mit Klapphebel zum entlasteten Montieren bzw. zum stromlosen manuellen Öffnen des Thermostatventils. Mit integrierter Vorlauftemperaturbegrenzung. Zur Montage an Heizkreisverteiler mit mindestens 50 mm Heizkreisabstand und mit Schnellverschluss. Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff Metall oder Kombinationen daraus mit Außendurchmessern von 12 bis 20 mm. Hinweis: Für die Funktion des Regelantriebes ist ein Zweipunkt-Raumtemperaturregler erforderlich.Technische Daten: - Betriebsart: Heizen oder Kühlen - stromlos geschlossen - Betriebsspannung: 230 V AC, 50 Hz - Einschaltstrom 130 mA für max. 200 ms, Dauerbetriebsleistung: < 1,7 W, Stellweg: 3,5 mm - Stellkraft: 110 N +- 5% - Schließmaß: 10,8 mm - mit Kabeln und Sensoren - Anschlussleitung: flexibel schwarz, 1m, mit Aderendhülsen 2 x 0,34 qmm - Sensorleitung Vorlauf: flexibel schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet

Post/DHL, UPS, Trans-o-Flex, Spedition

" Intelligenter, autonomer, elektrothermischer Regelantrieb 230 V für den automatischen und bedarfsgerechten hydraulischen Abgleich der Heiz- bzw. Kühlkreise eines Anschlussverteilers in Flächenheizungs- bzw- kühlsystemen. Stromlos geschlossen und mit Klapphebel zum entlasteten Montieren bzw. zum stromlosen manuellen Öffnen des Thermostatventils. Mit integrierter Vorlauftemperaturbegrenzung. Zur Montage an Heizkreisverteiler mit mindestens 50 mm Heizkreisabstand und mit Schnellverschluss. Temperatursensoren geeignet für Flächenheizungsrohre aus Kunststoff Metall oder Kombinationen daraus mit Außendurchmessern von 12 bis 20 mm. Hinweis: Für die Funktion des Regelantriebes ist ein Zweipunkt-Raumtemperaturregler erforderlich. Technische Daten: - Betriebsart: Heizen oder Kühlen - stromlos geschlossen - Betriebsspannung: 230 V AC, 50 Hz - Einschaltstrom 130 mA für max. 200 ms, Dauerbetriebsleistung: < 1,7 W, Stellweg: 3,5 mm - Stellkraft: 110 N +- 5% - Schließmaß: 10,8 mm - mit Kabeln und Sensoren - Anschlussleitung: flexibel schwarz, 1m, mit Aderendhülsen 2 x 0,34 qmm - Sensorleitung Vorlauf: flexibel schwarz mit rotem Streifen, 0,4 m, 2 x 0,22 qmm fest verdrahtet - Sensorleitung Rücklauf: flexibel schwarz mit blauem Streifen, 0,2 m, 2 x 0,22 qmm fest verdrahtet - Temperatursensoren: NTC 10k (bei 25 °C) - Clip für Rohraußendurchmesser 12 bis 20 mm - max. Vorlauftemperatur: 60 °C (in Stellung Automatik ist die Vorlauftemperaturbegrenzung aktiv) - Schnittstelle zu Thermostatventileinsatz: Schnellverschluss zur Verwendung auf DITECH L Edelstahl FBHK-Verteiler Produktvorteile: - Hydraulischer Abgleich der neuesten Generation - Die KI (künstliche Intelligenz) erkennt Nutzerverhalten und Systemumgebung selbstständig und regelt permanent und bedarfsgerecht. - Vollautomatische Adaption in unbekannten Heizkreisen - Nie wieder aufwendige Berechnungen bei der Sanierung bzw. bei nachträglichem hydraulischem Abgleich von Verteilersystemen. - Technisch perfekt: Der Regelantrieb übernimmt die Verantwortung für den korrekten hydraulischen Abgleich. Präziser, schneller, zuverlässiger als je zuvor. - Überlegene Energieeffizienz in Pumpe, Antrieb und Gesamtsystem - Geringster Druckverlust und extrem schmutzresistent - Förderfähigkeit durch BAFA und KfW gewährleistet "

International, Post/DHL, Andere, Versand nach CH, Versand nach A

strawa EGO-Regelantrieb 230 V

Andere

Strawa Stellantrieb Elektrotherm. Typ EGO-M30 230V M30x1,5
