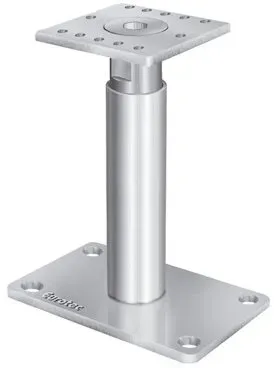

PediX 190+100 Der Stützenfuß PediX kann einfach am Hirnholzschnitt angebracht werden: Die Dichtung auf den Stützenfuß legen und beide Teile zentrisch auf der Hirnholzfläche platzieren. Hinweis: Zur leichteren Montage können Fußplatte und Abdeckhülse abgeschraubt werden. Nach der Zentrierung der Kopfplatte können die mitgelieferten 12 Vollgewindeschrauben 5,0 x 80 mm in einem Winkel von 25° ohne vorbohren montiert werden. Die Schutzhülse und die Fußplatte können nach der Montage aller Schrauben wieder montiert werden. Nach dem Aufrichten der Stütze mit dem montierten Stützenfuß kann dieser auf einem Betonfundament mit 4 Dübelankern oder Betonschrauben verankert werden. Mit einem Maulschlüssel SW30 kann der Fuß im eingebauten Zustand an der Muffe in der Höhe verstellt werden. Schnell montiert und besonders tragfähig Der Stützenfuß PediX ist ein Pfostenträger, der die Anforderungen an den konstruktiven Holzschutz erfüllt. Er kann ohne weitere Abbundarbeiten und Vorbohren mit Vollgewindeschrauben auf das Hirnholz montiert werden. Eine EPDM-Dichtung zwischen Stützenfuß und Stütze sorgt für zusätzlichen Schutz des Holzes vor eindringender Nässe. Nach der Montage ist der Stützenfuß weiterhin 100 mm höhenverstellbar. Konstruktionsbedingte Fertigungstoleranzen und nachträgliche Setzung der Einzelfundamente können durch die Höhenverstellbarkeit ausgeglichen werden. Der Stützenfuß hat eine hohe Zug- und Drucktragfähigkeit. Die Dauerhaftigkeit der Füße wird durch die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) gewährleistet. Technische Kurzbeschreibung: Einfache Montage mit Vollgewindeschrauben ohne Abbundarbeiten, Vorbohren und Fräsen Mind. Holzquerschnitt von 100 x 100 mm Zusätzlicher konstruktiver Holzschutz durch Dichtung am Hirnholz Baustahl S235JR (ST37-2) feuerverzinkt Lieferung inkl. 12 St. A2-Vollgewindeschrauben 5,0 x 80 mm Alle PediX Stützenfüße sind in den Nutzungsklassen 1, 2 und 3 nach DIN EN 1995-1 -1 einsetzbar Hohe Zug- und Drucktragfähigkeit gemäß ETA 13/0550 Vorteile Einfache Montage ohne Fräsarbeiten Nachträglich höhenverstellbar Hohe Lastaufnahme Der PediX-Stützenfuß Video will open in a new window [isdntekvideo] .ytvideo * { box-sizing:border-box; } .ytvideo { margin:.5em auto 40px auto; max-width:480px; font-family:arial; text-align:center; position:relative; min-height:120px; background-color:#555; } .ytvideo p { position:absolute; margin:0; color:white; background-color:rgba(0,0,0,.5); } .ytvideo .yt_hd { font-size:16px; width:100%; height:28px; padding-top:6px; text-align:left; top:0; left:0; padding-left:10px; overflow:hidden; } .ytvideo .yt_ft { font-size:12px; width:100%; bottom:0; left:0; } .ytvideo img { display:block; max-width:100%; border:0; } .ytvideo a:after { content:"\A0\25BA"; position:absolute; width:60px; height:40px; left:0; top:0; right:0; bottom:0; margin:auto; border:0; border-radius:10px; color:white; background:rgba(0,0,0,.6); font-size:24px; padding-top:11px; cursor:pointer; } .ytvideo a:hover:after { background:#CC181E; } .ytvideo .yt_inp { position:absolute; top:100%; left:0; width:100%; text-align:center; padding:.5em .2em; border:0; color:white; background: rgba(0,0,0,.7); } @media(max-device-width:960px){ .ytvideo { margin-bottom:60px; } .ytvideo .yt_inp { padding:1em .2em; } }
Eurotec Stützenfuß PediX erfüllt die Anforderungen des konstruktiven Holzschutzes und zeichnet sich durch seine hohe Zug- und Drucktragfähigkeit aus. Darüber hinaus kann der neue PediX 190+100 zusätzlich Horizontallasten aufnehmen. Der Stützenfuß kann ohne weitere Abbundarbeiten und Vorbohren mit Vollgewindeschrauben auf das Hirnholz montiert werden. Vor eindringender Nässe schützt eine EPDM-Dichtung zwischen Stütze und Stützenfuß. Der PediX ist auch nach der Montage weiterhin bis zu 50, 100 oder 150 mm höhenverstellbar, dies ermöglicht den Ausgleich von Fertigungstoleranzen und die nachträgliche Setzung der Einzelfundamente.Durch die Feuerverzinkung nach DIN EN ISO 12944-2 (C3) ist die Dauerhaftigkeit der Füße gegeben.Vorteile:Hohe LastaufnahmeEinfache und schnelle Montage ohne FräsarbeitenNachträglich höhenverstellbarTechnische Kurzbeschreibung:Mind. Holzquerschnitt von 100 x 100 mmSch...
