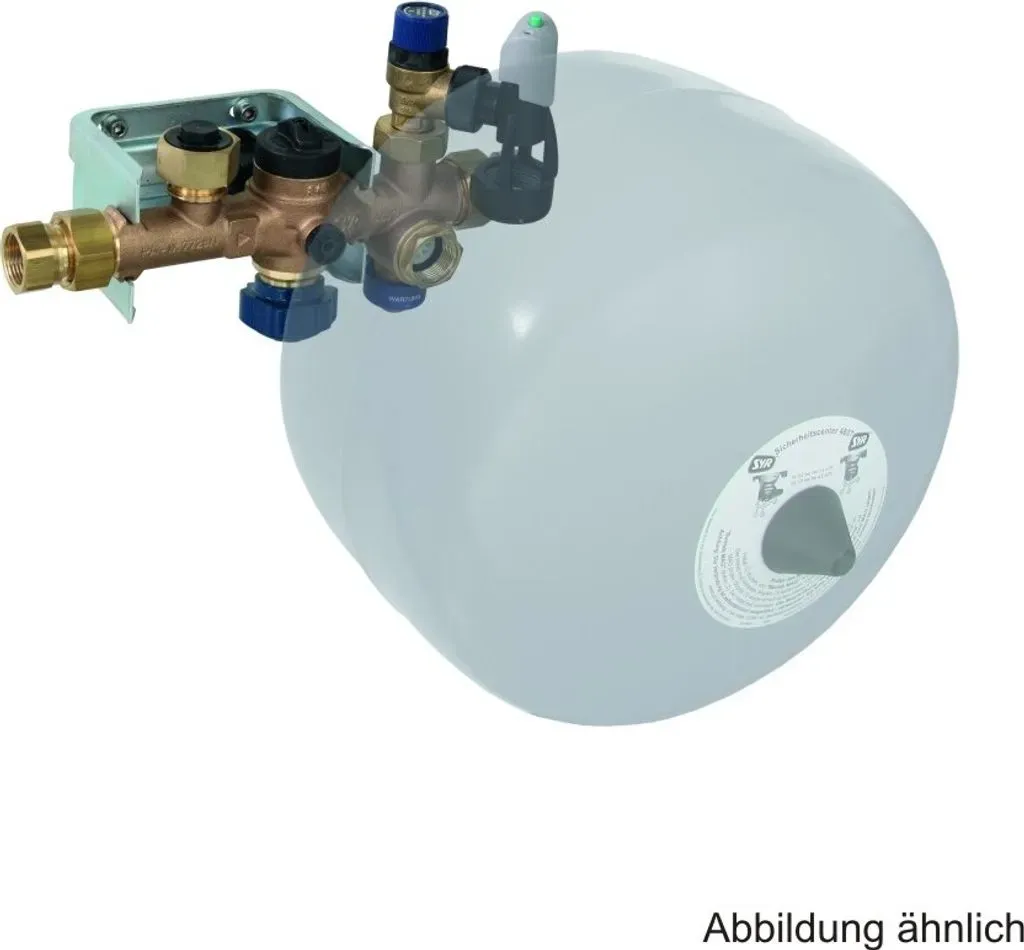

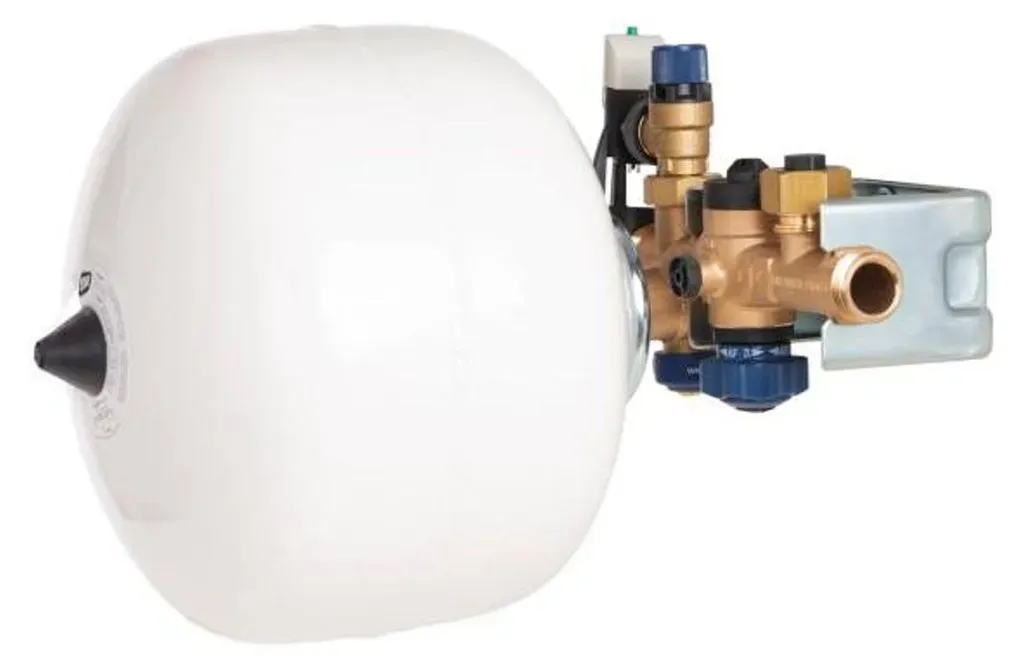

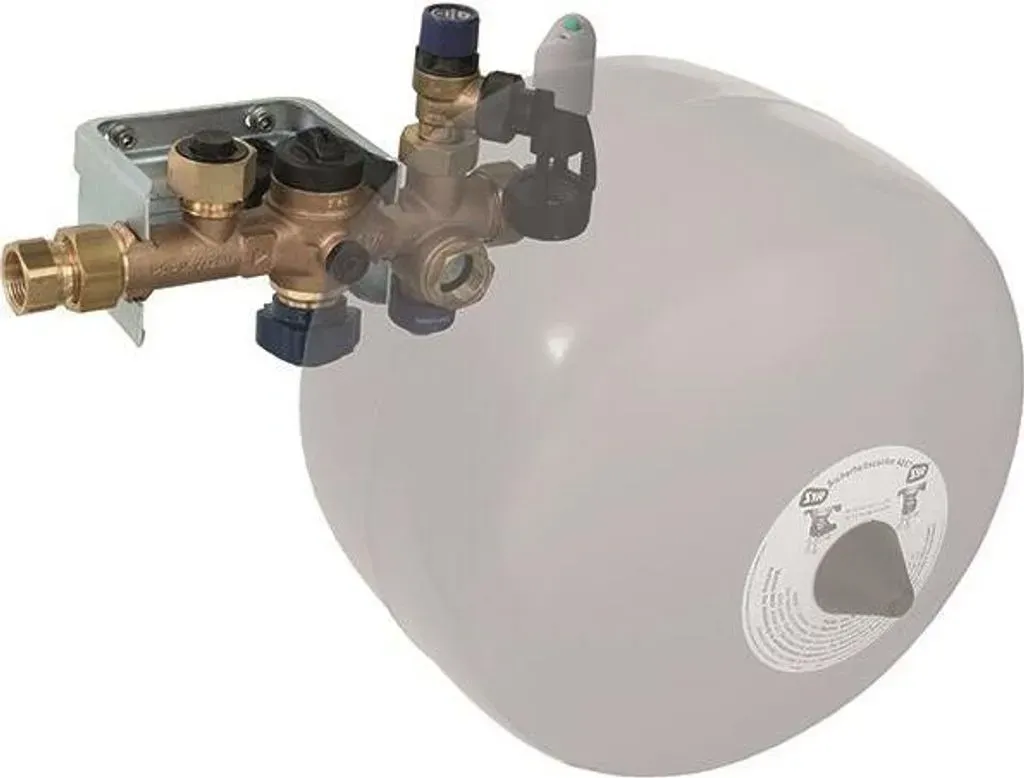

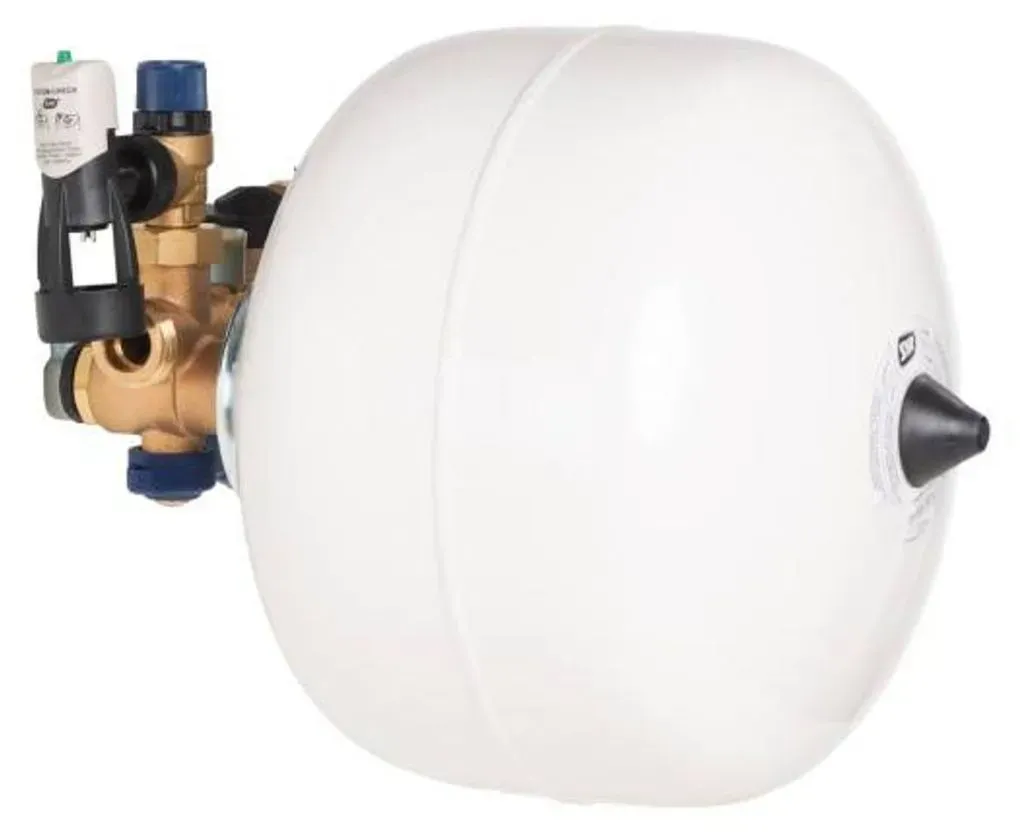

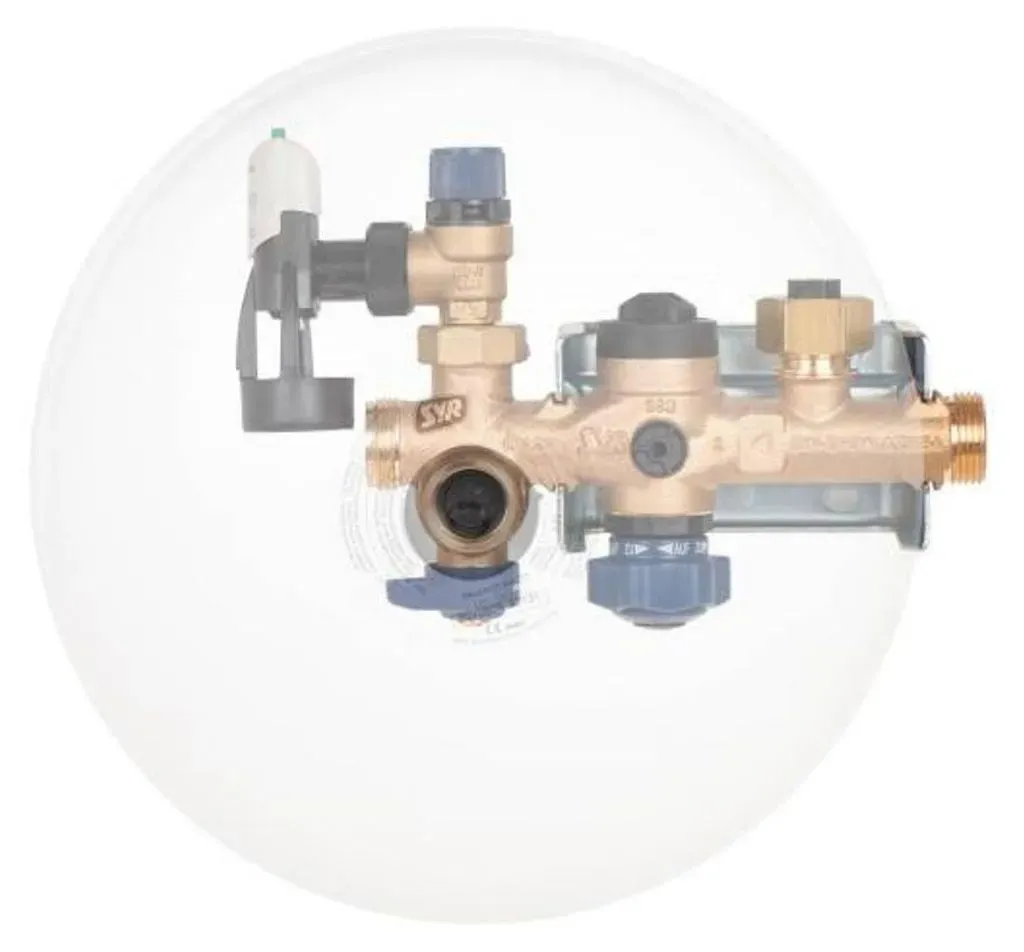

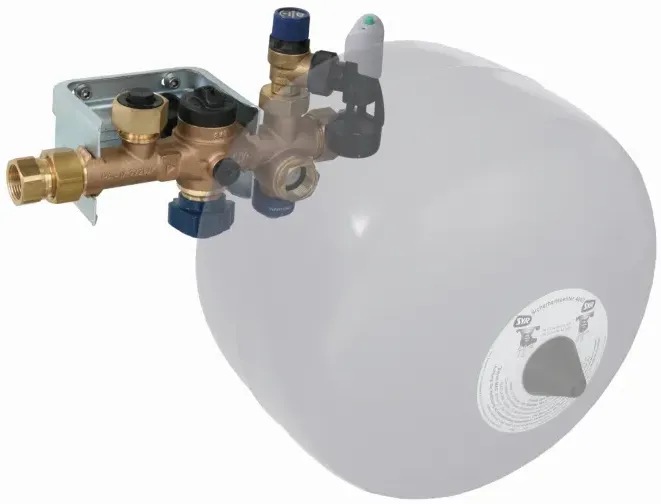

SYR Sicherheitscenter 4807 10 bar 12 l Weiß

DPD, Spedition, Versand nach CH, Versand nach A

Syr - Sasserath Sicherheitscenter 4807.20.000für den Anschluss von geschlossenen Trinkwassererwärmern bis max. 560 l gem. DIN 1988 und DIN 4807DVGW-zugelassen und schallschutzgeprüft in Klasse 1bestehend aus Anschluss für einen weiteren Kaltwasser-VerbraucherRückflussverhinderer mit PrüfeinrichtungDoppelabsperrungMembran-SicherheitsventilDurchströmungsarmatur mit integrierter WartungsabsperrungMembran-AusdehnungsgefäßMontageplatte mit Ausgleichsverschraubung und SystemcheckGehäuse aus RotgussAustauschoberteil zum Membran-Sicherheitsventil in 6/8 und 10 bar im Lieferumfang enthaltenmin. Betriebsdruck 2 barmax. Betriebsdruck 16 barmax. Betriebstemperatur 30 °C EintrittstemperaturMedium TrinkwasserAnsprechdruck 6/8 und 10 bar durch beiliegende PatronenEinbaulage beliebigAblaufrichter nach unten

DPD, Spedition

Syr - Sasserath Sicherheitscenter 4807.20.000 für den Anschluss von geschlossenen Trinkwassererwärmern bis max. 560 l gem. DIN 1988 und DIN 4807 DVGW-zugelassen und schallschutzgeprüft in Klasse 1 bestehend aus Anschluss für einen weiteren Kaltwasser-Verbraucher Rückflussverhinderer mit Prüfeinrichtung Doppelabsperrung Membran-Sicherheitsventil Durchströmungsarmatur mit integrierter Wartungsabsperrung Membran-Ausdehnungsgefäß Montageplatte mit Ausgleichsverschraubung und Systemcheck Gehäuse aus Rotguss Austauschoberteil zum Membran-Sicherheitsventil in 6/8 und 10 bar im Lieferumfang enthalten min. Betriebsdruck 2 bar max. Betriebsdruck 16 bar max. Betriebstemperatur 30 °C Eintrittstemperatur Medium Trinkwasser Ansprechdruck 6/8 und 10 bar durch beiliegende Patronen Einbaulage beliebig Ablaufrichter nach unten

UPS, Spedition

für den Anschluss von geschlossenen Trinkwassererwärmern bis max. 560 l gem. DIN 1988 und DIN 4807, DVGW-zugelassen und schallschutzgeprüft in Klasse 1, bestehend aus Anschluss für einen weiteren Kaltwasser-Verbraucher, Rückflussverhinderer mit Prüfeinrichtung, Doppelabsperrung, Membran-Sicherheitsventil, Durchströmungsarmatur mit integrierter Wartungsabsperrung, Membran-Ausdehnungsgefäß, Montageplatte mit Ausgleichsverschraubung und Systemcheck, Gehäuse aus Rotguss, Austauschoberteil zum Membran-Sicherheitsventil in 6/8 und 10 bar im Lieferumfang enthalten, min. Betriebsdruck 2 bar, max. Betriebsdruck 16 bar, max. Betriebstemperatur 30 °C Eintrittstemperatur, Medium Trinkwasser, Ansprechdruck 6/8 und 10 bar durch beiliegende Patronen, Einbaulage beliebig, Ablaufrichter nach unten

Andere

Syr Sicherheitscenter 4807 Ausdehnungsgefäß 12 L Sicherheitsgruppe 10 bar

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

SYR Sicherheitscenter 4807 Ausdehnungsgefäß 12L Sicherheitsgruppe Sasserath Artikelbeschreibung SYR Sicherheitscenter 4807 - 12 Liter Innovative Lösung zur flexiblen Absicherung von Trinkwassererwärmern Mit dem Sicherheitscenter 4807 bietet die Hans Sasserath & Co. KG (SYR) die optimale Lösung zur Absicherung von geschlossenen Trinkwassererwärmern (TWE). Alle nach DIN 1988 und DIN 4807 vorgeschriebenen Bauelemente wurden kompakt plaziert und mit praktischen Montageeigenschaften kombiniert. Ein durchströmtes Membran-Ausdehnungsgefäß (MAG) fängt den bei der Wassererwärmung entstehenden Druckanstieg zuverlässig auf. Umfangreiche Ausstattung In normgerechter Anordnung enthält die praktische Kombiarmatur aus dem Hause SYR eine Doppelabsperrung mit Prüfmöglichkeit für den Rückflussverhinderer, ein um 360° drehbares Membran-Sicherheitsventil mit Edelstahlsitz und Ablauftrichter sowie eine Durchströmungsarmatur mit integrierter Wartungsabsperrung für das MAG. Damit das Sicherheitscenter 4807 problemlos an verschiedene TWE-Volumina und maximale Betriebsdrücke angepasst werden kann, umfasst der Lieferumfang Patronen in sechs, acht und zehn bar für das Sicherheitsventil. Die Armatur ist außerdem mit einem Extra-Anschluss für einen zusätzlichen Kaltwasserverbraucher ausgestattet. Sichere Lösung für ausgeglichene Druckverhältnisse Bedeutende Details wie das permanent durchströmte Membranausdehnungsgefäß zeichnen das Sicherheitscenter 4807 von SYR aus. Je nach Größe des Trinkwassererwärmers bietet SYR das MAG mit einem Volumen von zwölf oder achtzehn Litern Nennvolumen an. Die Durchströmungsarmatur schützt vor gefährlicher Stagnation und Keimbildung. Praktisch: Die Durchströmungsarmatur verfügt außerdem über eine Wartungsabsperrung, die umständliche Bypass-Installationen zur Wartung des Membranausdehnungsgefäßes überflüssig macht. Erstaunlich flexibel Profis, die auf das Sicherheitscenter 4807 setzen, sparen Zeit und Materialkosten: Der Montageaufwand für die kompakte Sicherheitsgruppe ist – ebenso wie der Material- und Kostenaufwand – deutlich geringer als im Vergleich zu Einzelkomponenten. Am gewünschten Standort kann die Armatur dank der im Lieferumfang enthaltenen Wandhalterung sicher und schnell angebracht werden. Durch die einstellbare Ausgleichsverschraubung von 80 bis 95 mm lässt sich der erforderliche Wandabstand problemlos einhalten. Die aufwändige Installation zur Herstellung des Wandabstandes für das Membranausdehnungsgefäß sowie für die sonst umständliche Befestigung des MAG mit Konsolen oder Halterungen entfällt. Äußerst flexible Anschlussmöglichkeiten erlauben darüber hinaus den Einbau der kompakten Armatur in jede beliebige Installation: Sie kann waagerecht oder senkrecht, in Eckausführung oder in gerade Rohrleitung montiert werden, völlig unabhängig von der Lage des Zulaufs. Zur Anpassung an unterschiedliche Einbaubedingungen ist das Membran-Sicherheitsventil um 360° drehbar. Die sinnvolle Konstruktion des Sicherheitscenters ermöglicht darüber hinaus eine problemlose Wartung der einzelnen Bestandteile. Bestehend aus: Sicherheitsgruppe 3/4' mit doppelabsperrung, Membran-Sicherheitsventil Durchströmungsarmatur mit integrierter Wartungsabsperrung Membranausdehnungsgefäß 12 Liter Montageplatte mit integrierter Ausgleichsverschraubung Absicherung der Druckstufen 6, 8 und 10 bar durch Austauschpatrone; Ringschlüssel als Montagewerkzeug liegt bei Für alle Einbaulagen mit zusätzlichem Kaltwasserabgang Zusatzinformation Gewicht in Kg (ca.) 8 kg Gewindedurchmesser 3/4' (DN 20) Lieferumfang: SYR Sicherheitscenter 4807 incl. Ausdehnungsgefäß 12L : Einige Bilder können optional erhältliches Zubehör, eine Detailansicht, ein Symbolphoto oder ein Verwendungsbeispiel zeigen. Für weitergehende Fragen sind wir gerne telefonisch oder per Mail für Sie da. Eigenschaften: Sicherheitscenter 4807, für den Anschluß von geschlossenen Trinkwassererwärmern bis max. 380 l gemäß DIN 1988 und DIN 4807. Bestehend aus: Anschluß für einen weiteren Kaltwa

Post/DHL, DPD, Spedition

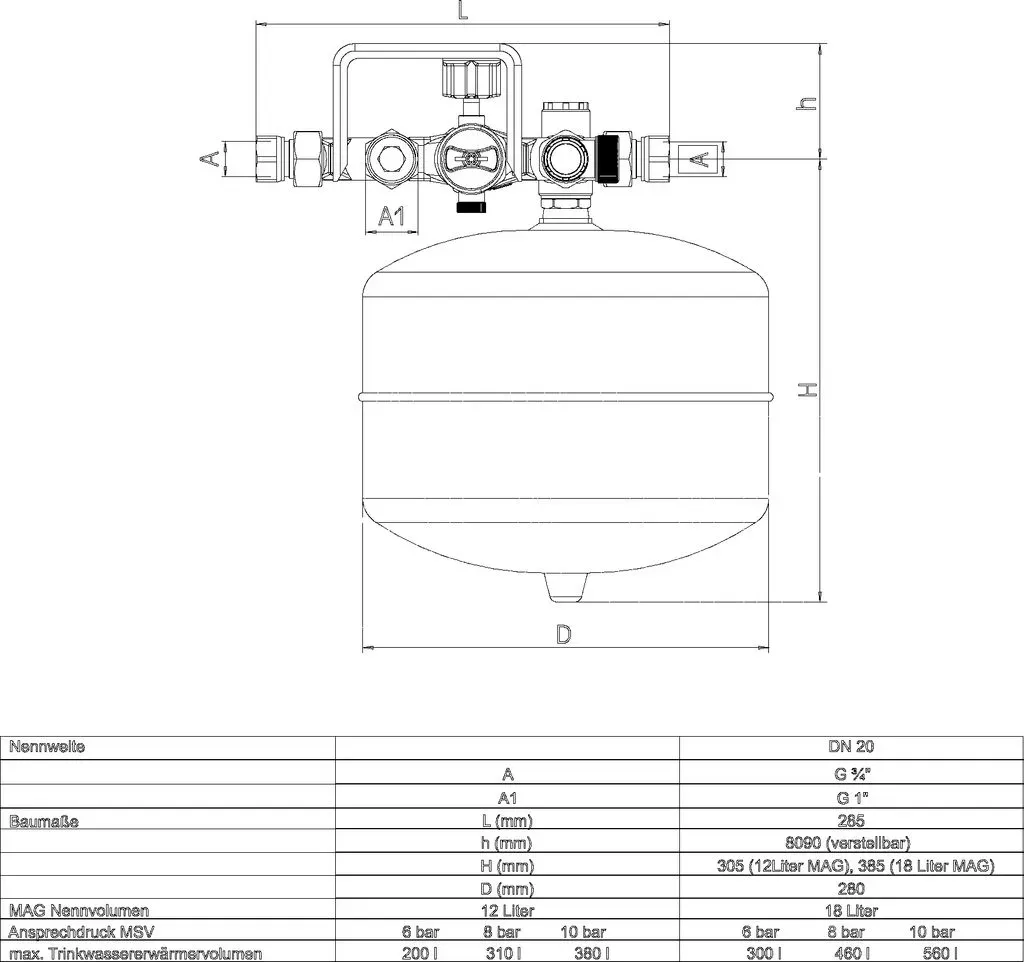

SYR Sicherheitscenter 4807 mit 12-Liter-MAG Mit dem Sicherheitscenter 4807 von SYR bekommen Sie jetzt alles, was Sie für die DIN-gerechte Montage brauchen, in einer kompakten Einheit. Ein Karton - alles drin. Eine Armatur - alles dran. Und nur zwei Anschlüsse. Das SYR Sicherheitscenter 4807 - ein innovatives Produkt, durch das Sie dreimal sparen: bis zu 50 % weniger Arbeitszeit bei der Montage, eine schöne Stange Geld und viel Platz für die Installation. 12-Liter MAG Systemcheck zur schnellen Funktionskontrolle Montagezeit-Ersparnis bis zu 50 Prozent 8 Montageversionen mit nur einem Modell platzsparende Installation nach DIN Anwendungsbereich Das SYR Sicherheitscenter 4807 dient der Absicherung geschlossener Trinkwassererwärmer (TWE) bis max. 560 Liter Inhalt, entsprechend DIN 1988, Teil 200; DIN 4753, Teil 1; DIN 4807, Teil 5 und DIN EN 1488. Das Sicherheitscenter 4807 enthält alle nach DIN 1988 und DIN EN 1488 zur eingangsseitigen Ausrüstung von TWE vorgeschriebenen Bauelemente. Zur Ausstattung gehört außerdem eine Durchströmungsarmatur mit integrierter Wartungsabsperrung sowie ein durchströmtes Membranausdehnungsgefäß (MAG) mit 12 l oder 18 l Nennvolumen in kompakter Form. Ausführung Das Sicherheitscenter 4807 beinhaltet: einen Anschluss für einen zusätzlichen Kaltwasserverbraucher eine Doppelabsperrung mit integrierter Prüfmöglichkeit für den Rückflussverhinderer einen Rückflussverhinderer ein Sicherheitsventil mit Edelstahlsitz und Ablauftrichter eine Durchströmungsarmatur mit integrierter Wartungsabsperrung für das MAG eine Montageplatte mit Ausgleichsverschraubung Die spezielle Ausführung der Gruppe ermöglicht den Einbau als Eck- und Durchgangsform in waagerechten und senkrechten Leitungen. Das Membran-Sicherheitsventil ist zur Anpassung an unterschiedliche Einbaubedingungen um 360 ° drehbar. Die Montageplatte ermöglicht eine sichere und Zeit sparende Installation. Die im Lieferumfang zusätzlich enthaltenen Austauschpatronen (8 und 10 bar) für das Sicherheitsventil erlauben die Anpassung an verschiedene Trinkwassererwärmer-Volumen und maximale Betriebsdrücke. Über den integrierten Systemcheck kann schnell abgerufen werden, ob das Sicherheitsventil getropft hat und ob eine Wartung erforderlich ist. Das Sicherheitscenter 4807 ist Schallschutz geprüft und erfüllt die Anforderungen der Schallschutzklasse 1. Werkstoffe Das Gehäuse ist aus bleiarmer, entzinkungsbeständiger Rotguss-Legierung gefertigt. Alle Verschleißteile bestehen aus Edelstahl, alle Druck tragenden Kunststoffteile aus glasfaserverstärktem Kunststoff. Membrane und Dichtringe sind aus hitze- und alterungsbeständigem, gummielastischem Kunststoff hergestellt, die Federn aus korrosionsgeschütztem Federstahldraht bzw. nichtrostendem Stahl, die Membrane des MAG aus NBR. Alle mit Trinkwasser in Verbindung kommenden Kunststoffteile entsprechen den KTW-Empfehlungen des Bundesgesundheitsamtes. Einbau Der Einbau des Sicherheitscenters 4807 kann wahlweise in der Nähe des Trinkwassererwärmers oder im Bereich der Hauseingangsinstallation erfolgen. Die Kombination mit dem Drufi und den Verteiler-Modulen ist ebenfalls möglich. Der Hausanschluss muss mit einem Filter und einem Druckminderer ausgestattet sein. Der eingestellte Ausgangsdruck darf hier 80 % des Ansprechdrucks vom Sicherheitsventil nicht überschreiten. Durch die Montageplatte entfällt die aufwändige Installation zur Herstellung des erforderlichen Wandabstands für das Membranausdehnungsgefäß ebenso wie für die umständiche Befestigung des MAG mit Konsolen und Halterungen. Die vielfältigen Einbauvarianten ermöglichen sämtliche Fließrichtungen. Montage Vor der Montage ist die Rohrleitung sorgfältig durchzuspülen. Danach wird die Armatur spannungsfrei installiert. Durch die im Lieferumfang enthaltene Montageplatte wird ein Wandabstand von 80 mm erreicht. Über eine Ausgleichsverschraubung kann dieses Maß zwischen 80 und 95 mm variiert werden. Der Ablauftrichter des Sicherheitsventils hat einen Längenausgleich, ...
