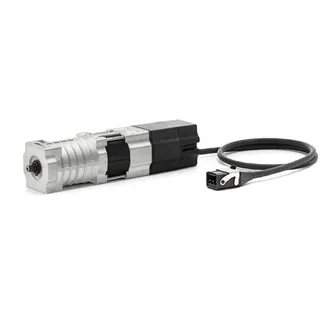

elero JA 06 dk Jalousieantrieb Der Jalousiemotor JA dk ist ein beidseitiger Antrieb mit elektromagnetischer Bremse. Er ist geeignet für den Einbau in Kopfleisten ab 51 x 57 mm (H x B). Der Motor verfügt über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich . Hierdurch sind diese Jalousiemotoren praktisch grenzenlos einsetzbar. ► Die mechanischen Verbindungskupplungen sind für alle gebräuchlichen Wickelwellen der verschiedensten Kopfprofile, lieferbar. Produktmerkmale Doppelseitiger Motor für Jalousien bzw. Raffstoren passend für Kopfleiste 51 x 57 mm Anschlusskabel steckbar 0,5 m mit Hirschmannstecker und Stas 3 inkl. Bügel Endlagenfahrt (obere / untere Endlage) 230V / 50Hz, 100W 6Nm/ 26Upm ► Rechtseinbau elero Auflaufpilz rechts (orange) #262003601 : Motorkabelabgang befindet sich (von Rauminnenseite gesehen) auf der linken Seite ► Linkseinbau elero Auflaufpilz links (weiß) # 262001101 : Motorkabelabgang befindet sich (von Rauminnenseite gesehen) auf der rechten Seite ► Nachfolgemodell zu #350520002, #350520001 Technische Daten Anwendung Jalousien Endabschaltung Mechanischer Endschalter Steuerung Kabelgebunden Bemessungs-Drehmoment (Nm) 6 Bemessungs-Drehzahl (Upm) 26 Bemessungs-Spannung (V) 1 ~ 230 Bemessungs-Frequenz (Hz) 50 Bremse Elektromagnetische Bremse Bemessungs-Strom (A) 0,5 Bemessungs-Aufnahme (W) 115,0 Schutzgrad (IP) IP 44 Endschalterbereich (Umdreh.) 85,0 Betriebsdauer (min S2) 5,0 Länge A (mm) 228,0 Gewicht (kg) 1,63 Betriebsumgebungs-Temperatur (°C) -20 bis +60 Anschlusskabel 0,5 m (mit Hirschmannstecker Stas 3, mit Bügel) Konformität CE, EMC, VDE DOWNLOAD ANLEITUNG Hinweis zur Montage Werkseitig ist der Antrieb für Rechtseinbau vorbereitet - dabei ist die untere Endlage voreingestellt. Bei Rechtseinbau ► von Außen gesehen befinden Motorkabelabgang und die Bedruckung sich rechts ► Einstelltaster orange = AUF ► Einstelltaster weiss = AB/ZU. Bei Linkseinbau ► von Außen gesehen befinden Motorkabelabgang und die Bedruckung sich links ► Bedruckung der Stirnseite mit Richtungsaufkleber „L“ überkleben ► Einstelltaster orange = AB/ZU ► Einstelltaster weiss = AUF ► Jalousieantrieb JA 06 dk ► Bedienungsanleitung

Post/DHL, UPS, DPD, Versand nach CH, Versand nach A

Elero Jalousieantriebe sind optimal auf die spezifischen Anforderungen von Jalousien abgestimmt. Diese Antriebe haben 6 Nm Drehmoment , verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich. Alle Typen haben die gleiche Antriebsdrehzahl von 26 Upm an der Welle. Endabschaltung Diese Antriebe haben einen doppelseitigen Abtrieb, mechanische Endschalter und die Endlagen sind oben und unten frei einstellbar. Wichtiger Hinweis Rechtseinbau (Auflaufpilz im Standardlieferumfang) Motorkabelabgang befindet sich auf der linken Seite (von Rauminnenseite gesehen) Linkseinbau (Auflaufpilz für Linkseinbau bitte optional wählen) Motorkabelabgang befindet sich auf der rechten Seite (von Rauminnenseite gesehen) Motortyp Geschwindigkeit Art. Nr.: Drehmoment Gesamtlänge Stromaufnahme Lstg.: JA 06 dk 26 U/min 350520002 6 Nm 250,7 mm 0,50 A 115 Watt Endschalterbereich Abtrieb Stromversorgung Schutzart Laufzeit Kabel 85 Umdrehungen beidseitig 230/50 V / Hz IP44 5 Minuten 0,5 Meter, mit Hirschmann STAS3 ► Typ 1 ► Typ 2 6-kant 11,0 mm, mit M5 Gewinde 4-kant 7,0 mm, kurz, mit M5 Gewinde Art. Nr.: 265140002 Art. Nr.: 265220002 ► Typ 3 ► Typ 4 4-kant 10,00 mm, lang, mit M5 Gewinde 4-kant 12,0 mm, lang, mit M5 Gewinde Art. Nr.: 265131002 Art. Nr.: 265041002 ► Typ 5 ► Typ 6 Nutrohr 14,0 mm, lang, mit M5 Gewinde 6-kant 9,0 mm, mit M5 Gewinde Art. Nr.: 265001002 Art. Nr.: 265121001 ► Typ 7 ► Typ 8 6-kant 13,0 mm, mit M5 Gewinde 4-kant 6,0 mm, mit Bohrung 3,3 Art. Nr.: 265061001 Art. Nr.: 265170001 ► Typ 9 ► Typ 10 6-kant 6,0 mm, mit Bohrung 3,3 mm 6-kant 8,0 mm, mit Bohrung 3,3 mm Art. Nr.: 163003501 Art. Nr.: 163001301 ► Typ 11 ► Typ 12 6-kant 9,0 mm 4-kant 8,0 mm, mit Bohrung 3,3 mm Art. Nr.: 163001401 Art. Nr.: 163001001 ► Typ 13 ► Typ 14 Nutrohr Ø 12,0 mm, mit Bohrung 3,3 6-kant 7,0 mm, kurz, mit Bohrung 3,3 Art. Nr.: 163001501 Art. Nr.: 163001202 Bei Auswahl von Zubehör wird die Anzahl je Antrieb mitgeliefert. ► Abgeschrägter Auflaufpilz ► Pilzverlängerung ► Auflaufpilz Linkseinbau Nur zu Verwenden mit 1 x Pilzverlängerung 10 mm Art. Nr.: 167014701 Art. Nr.: 161014502 Art. Nr.: 262001101 ► Hirschmann Kupplung ► Jalousieklemmset 68 x 66 mm ► Jalousieklemmset 58 x 56 mm für Kopfleiste 68 x 66 mm Achshöhe 35,0 mm, schwarz für Kopfleiste 58 x 56 mm Achshöhe 29,0 mm, grau Art. Nr.: 137015301 Art. Nr.: 266110001 Art. Nr.: 266120001 bei Standardauswahl 1 x elero JA 06dk (Drehmoment 6 Nm) 1 x Anschlusskabel 0,8 Meter (mit Hirschmann STAS3) 1 x Bedienungsanleitung Kupplungen und Zubehör (optional nach Wahl)
