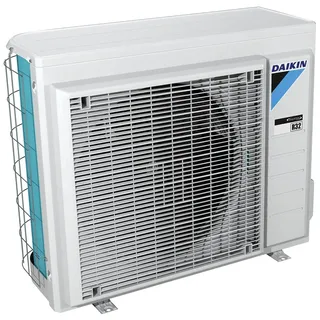

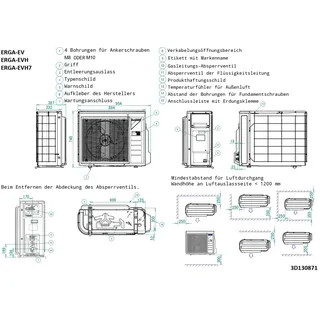

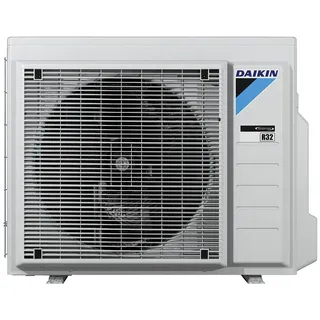

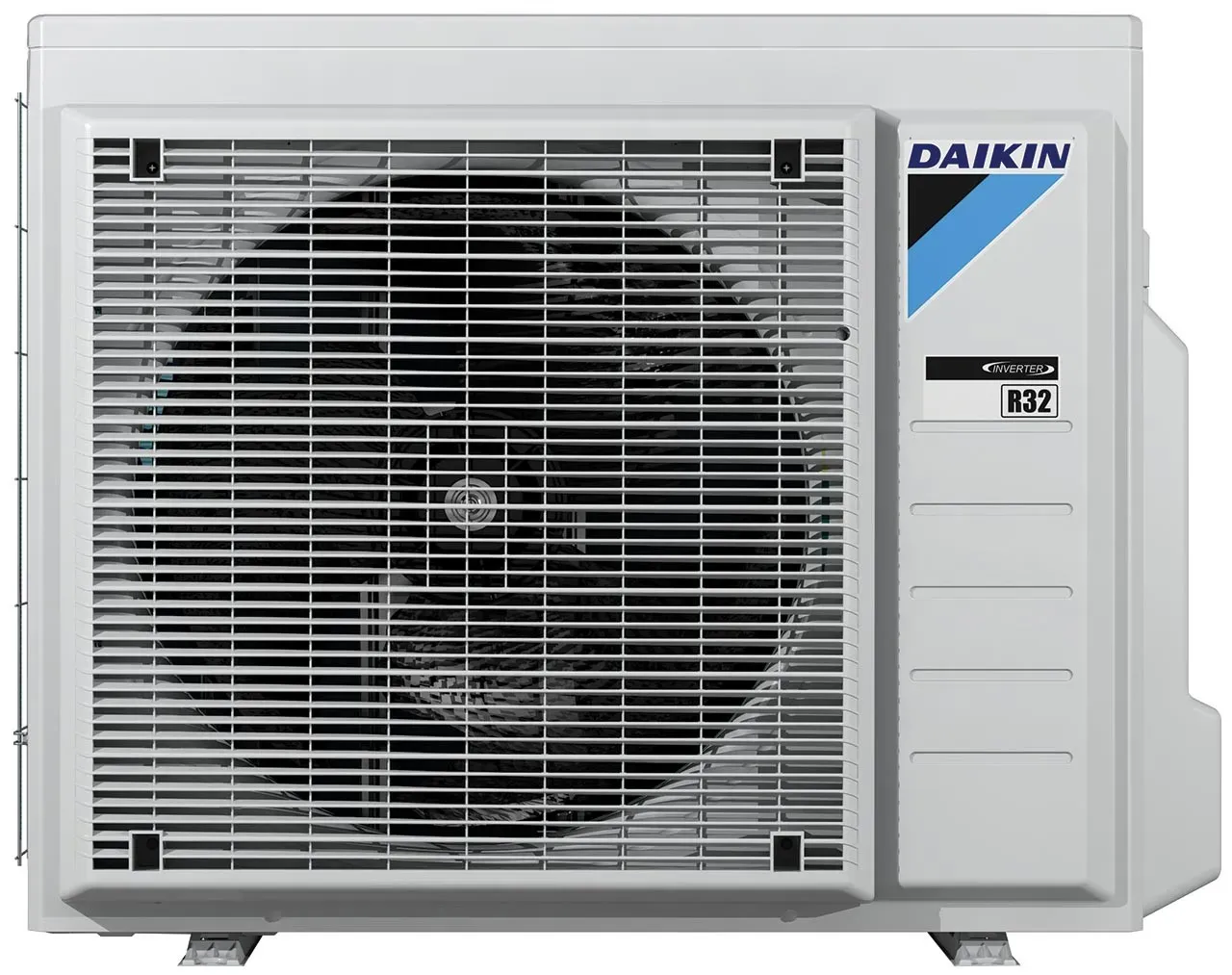

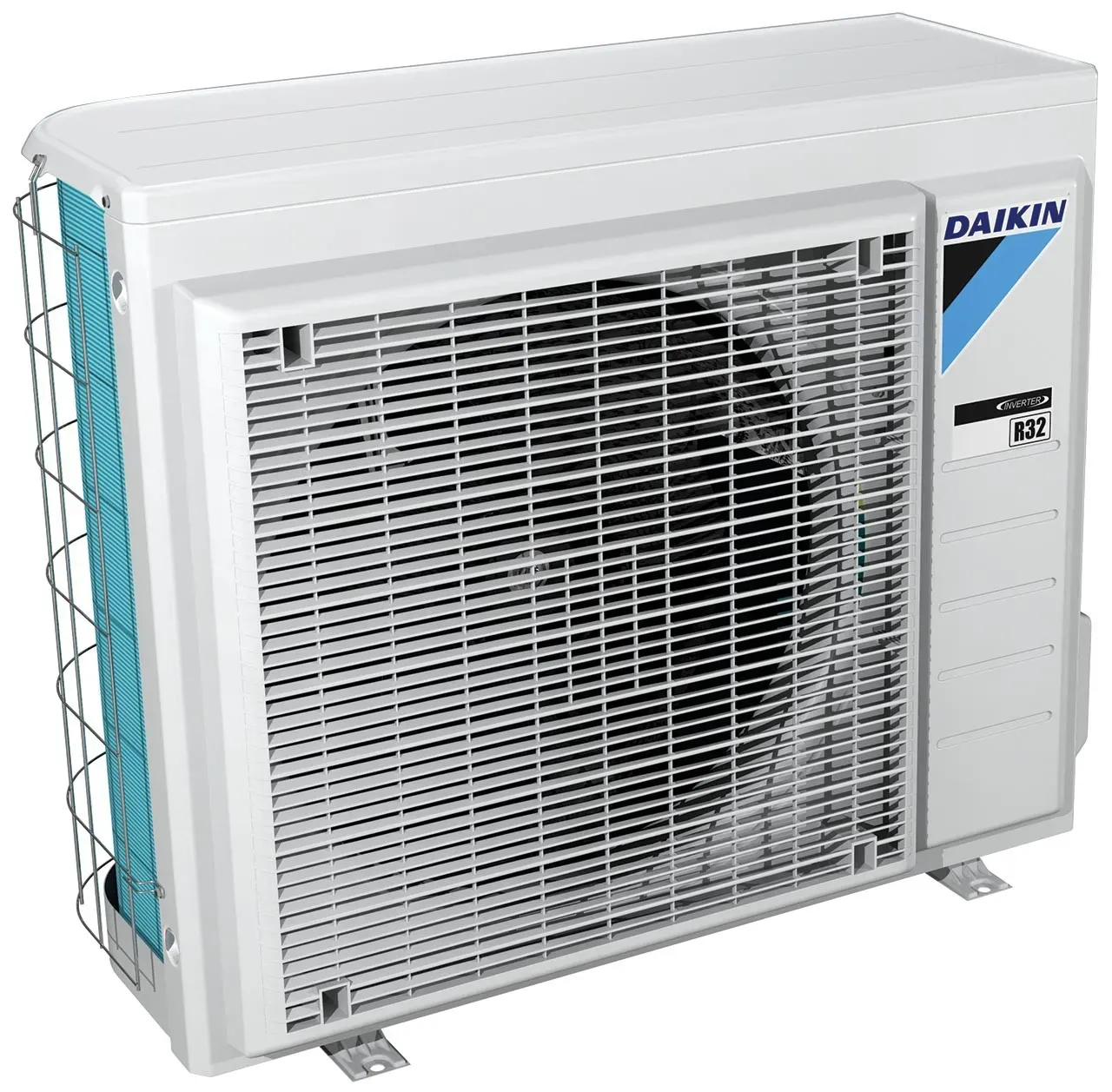

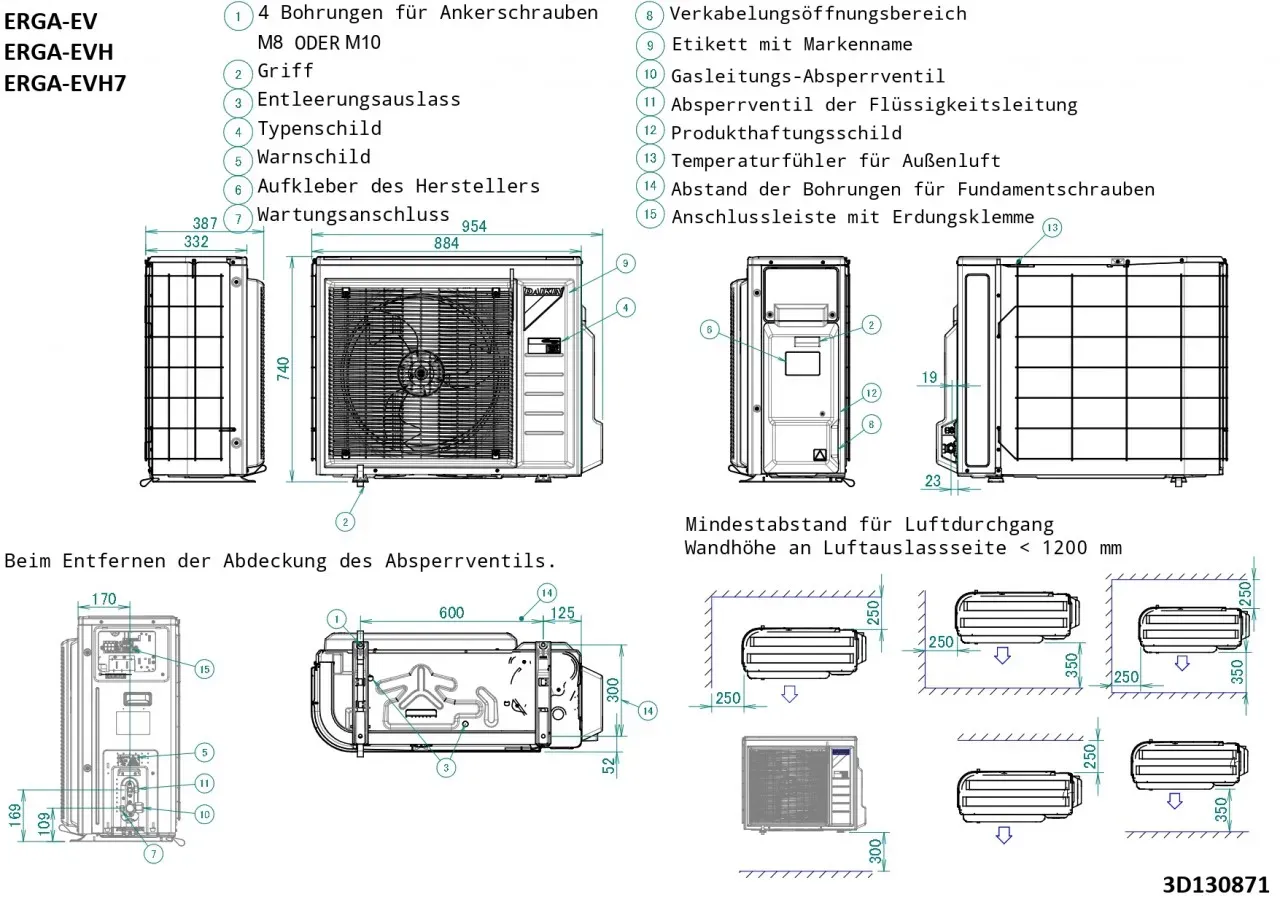

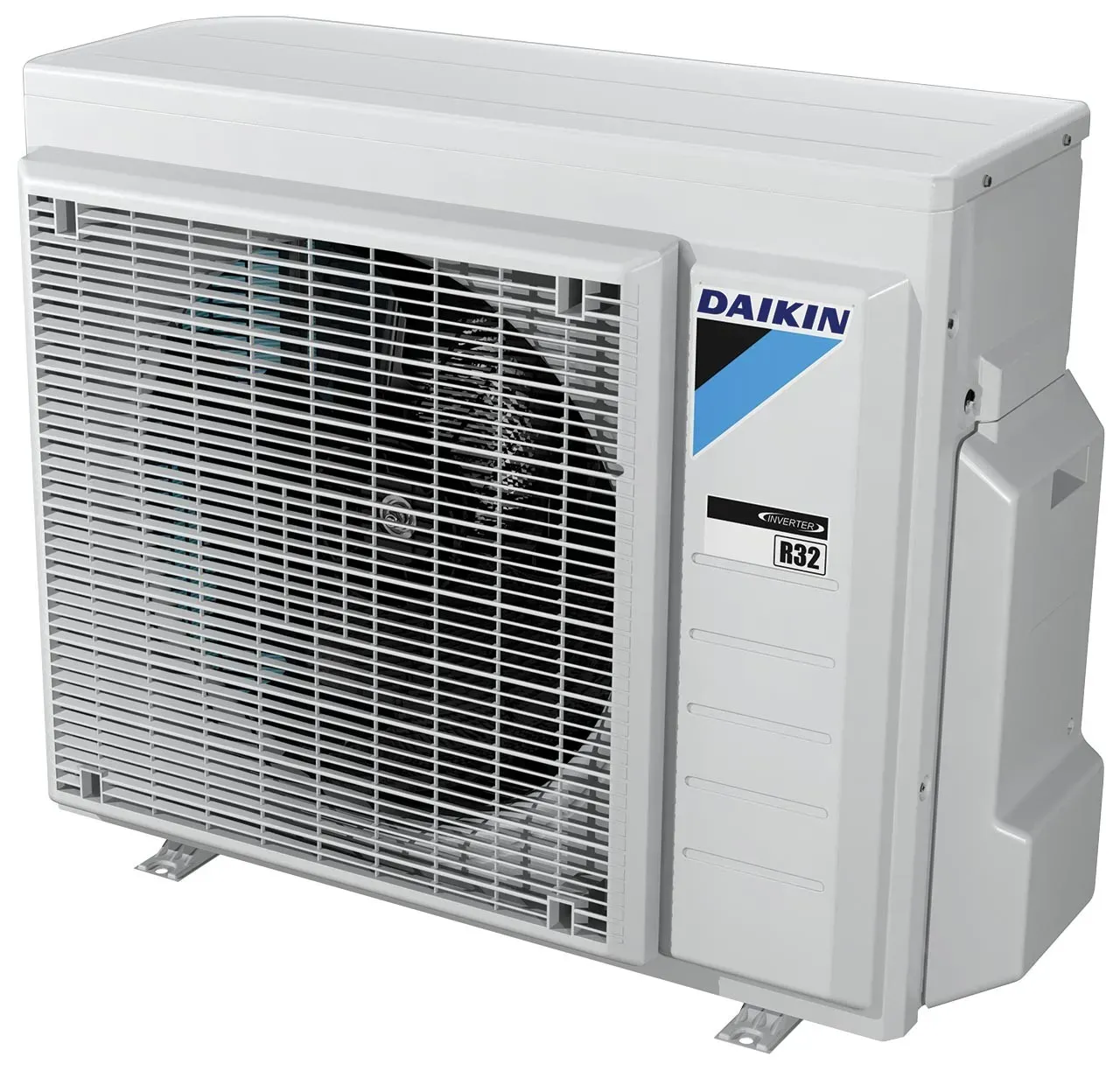

Daikin Split-Luft-Wasser-Wärmepumpe Altherma 3 R, 4 kW, Niedertemperatur-Außengerät, modulierend, 1-phasig, 230 V, zum Heizen und Kühlen, weiß Lieferumfang: • Daikin Altherma 3 R LT 4, Split-Luft-Wasser-Wärmepumpen-Außengerät, 4 kW - Invertergesteuerte Kompressor-Verdampfer-Einheit mit erweitertem Modulationsbereich - Zum Heizen und Kühlen - Einsatzbereich: Heizen bis -25 °C Außentemperatur - Spannungsversorgung: 1~ N PE / 230 V / 50 Hz - Wetterfestes, verzinktes Stahlblechgehäuse, grundiert, kunstharz- und pulverbeschichtet - Integrierter Außentemperaturfühler - Maße (H x B x T): 740 x 884 x 388 mm - Farbe: Elfenbein Allgemeine Produktbeschreibung Daikin Luft-Wasser-Wärmepumpe Altherma 3 R 4-8 Die Split Luft-Wasser-Wärmepumpe Daikin Altherma 3 R 4-8 ist dank ihrer Heizleistung von 4, 6 oder 8 kW die optimale Wahl für unterschiedlichste Gebäude wie Neubauten oder Niedrigenergiehäuser und eignet sich auch ideal für Fußbodenheizungen und Heizkörper, da sie sehr effizient Vorlauftemperaturen von bis zu 65 °C erreicht. Mit ihrer Frostbeständigkeit bis -25 °C arbeitet sie auch in den kältesten Klimazonen zuverlässig. Der attraktive Allrounder Die Luft-Wasser-Wärmepumpe Altherma 3 R 4-8 ist ein leistungsstarkes Heiz- und Kühlsystem, das höchste Effizienz und Komfort für Ihr Zuhause bietet. Dank der innovativen Invertertechnologie erreicht die Wärmepumpe maximale Leistung und verwendet gleichzeitig das umweltfreundliche Kältemittel R-32, um die Auswirkungen auf das Klima zu minimieren. Darüber hinaus überzeugt die Wärmepumpe durch eine hervorragende Jahresarbeitszahl bei minimalen Betriebskosten und schont damit nicht nur die Umwelt, sondern auch Ihren Geldbeutel. Mit einem beeindruckenden COP (Coefficient of Performance) von bis zu 5,10 ist sie besonders effizient und spart zusätzlich Energiekosten. Dank des leistungsmodulierenden Betriebs und der Inverter-Technologie passt sich die Wärmepumpe automatisch dem Bedarf an und gewährleistet so eine gleichmäßige und effiziente Beheizung Ihres Zuhauses. Sie ist in den Leistungsstufen 4 kW, 6 kW und 8 kW erhältlich, wobei die Leistungsabgabe zwischen 2 kW und 9 kW variiert. Mit intelligenten Features wie der WLAN-Funktionalität und "Smart Grid Ready" ist die Wärmepumpe auch für die Zukunft gerüstet und ermöglicht eine komfortable Steuerung und Kontrolle über Smartphone oder Tablet. Die Altherma 3 R bietet Ihnen dank "Comfort 365" das ganze Jahr über ein angenehmes Raumklima. Das "Comfort 365" Label bedeutet, dass Sie mit dieser Wärmepumpe nicht nur heizen, sondern in Kombination mit einer Fußbodenheizung auch kühlen können. Die Installation ist besonders einfach, da das System aus einer Außeneinheit und einer bodenstehenden (ECH2O / F) oder einer wandhängenden Inneneinheit (W) besteht. Die betriebsfertige Lieferung macht die Montage zum Kinderspiel und die Wartung ist dank der guten Zugänglichkeit besonders unkompliziert. Benutzerfreundlichkeit wird bei dieser Wärmepumpe groß geschrieben! Mit dem integrierten hochauflösenden Farbdisplay behalten Sie immer den Überblick und der Schnellassistent ermöglicht eine unkomplizierte Einstellung und Inbetriebnahme. Sogar eine Fernkonfiguration durch nachträgliches Hochladen der Einstellungen ist möglich. • Perfekter Allrounder › Die Daikin Altherma 3 R erreicht Vorlauftemperaturen von bis zu 65 °C und eignet sich damit für Fußbodenheizungen und Heizkörper › Frostunempfindlichkeit bis -25 °C › Höchstleistung durch optimalen Einsatz der Invertertechnologie: - Klimaschonendes Kältemittel R-32 - Ausgezeichnete saisonale Effizienz bei minimalen Betriebskosten - Heizeffizienz: COP von bis zu 5,10 (A7 / W35) › Leistungsmodulierender Betrieb, Inverter-Technologie › Mit 4, 6 und 8 kW Heizleistung erhältlich, Leistungsabgabe 2 bis 9 kW › Comfort 365: Heizen / Kühlen › Integriert: Smart Grid Ready und WLAN-Verbindung • Einfache Installation › Split-System, bestehend aus Außengerät und bodenstehendem Innengerät (ECH2O / F) oder wandhängendem Innengerät (W) › Betriebsbereite Auslieferung: dadurch besonders montagefreundlich › Wartungsfreundlich: Wartungsarbeiten über die Vorderseite und den Zugang zu allen Rohrleitungen an der Geräteoberseite • Benutzerfreundliche Bedienung › Integriertes hochauflösendes Farbdisplay › Schnellassistent für die Inbetriebnahme › Fernkonfiguration durch späteren Upload möglich Klimaschonendes Kältemittel für höchste Effizienz Das klimaschonende Kältemittel R-32 ist ein Gewinn auf ganzer Linie: Es leistet mit seinem geringen GWP von 675 bereits heute einen wichtigen Beitrag zur Einsparung von CO2-Äquivalenten und somit zu einer geringeren Umweltbelastung. Die neue Wärmepumpen-Generation von Daikin trägt das Bluevolution Siegel. Damit gehört sie zu den Produkten, die mit dem zukunftsfähigen Kältemittel R-32 arbeiten. In Verbindung mit dem neuen Hocheffizienz-Verdichter erreichen die Daikin Wärmepumpen die besten Effizienzwerte. Alle Bluevolution Produkte erfüllen aufgrund des niedrigen GWP schon heute die Anforderungen der EU-Verordnung 517/2014, nach der fluorierte Treibhausgase (sogenannte F-Gase) bis 2030 schrittweise ersetzt werden müssen. GWP (Global Warming Potential = Treibhauspotenzial) ist der Wert, der das Klimaerwärmungspotenzial eines Treibhausgases beschreibt. Je niedriger der Wert ausfällt, desto geringer ist der mögliche Einfluss auf die globale Erwärmung. Flüsterleiser Betrieb Gerade in reinen Wohngebieten mit dichter Bebauung ist der leise Betrieb des Wärmepumpen-Außengerätes wichtig. Die Außengeräte der neuen Wärmepumpen-Generation von Daikin punkten im Nachtbetrieb mit einem Schalldruckpegel von nur 52 dB(A). Behagliche Wärme im Winter und angenehme Kühle im Sommer Die Daikin Altherma 3 R 4-8 ist serienmäßig mit einer integrierten Kühloption ausgestattet. In Verbindung mit einer Fußbodenheizung oder einem Wärmepumpen-Konvektor können Sie ohne weiteren Aufwand und zusätzliche Investitionen die Doppelfunktion für Heizen und Kühlen genießen. Dabei sind die Betriebskosten für diesen zusätzlichen Komfort gering. Gründe für die Daikin Altherma 3 R 4-8 Die Luft-Wasser-Wärmepumpe Altherma 3 R von Daikin ist eine leistungsstarke und äußerst effiziente Heizlösung für Ihr Zuhause. Mit einer Heizleistung von 4, 6 oder 8 kW bietet sie optimale Leistung für unterschiedliche Raumgrößen und Anforderungen. Mit einem beeindruckenden COP (Coefficient of Performance) von bis zu 5,1 bietet die Wärmepumpe einen hohen Wirkungsgrad und hilft Ihnen, Energie und Kosten zu sparen. Durch die Verwendung des Kältemittels R-32 ist das Gerät besonders klima- und umweltfreundlich. Ein weiteres herausragendes Merkmal dieser Wärmepumpe ist ihre extrem leise Betriebsweise. Im Flüsterbetrieb beträgt die Lautstärke nur 52 dB(A), so dass sie nahezu geräuschlos arbeitet. Mit einer Vorlauftemperatur von bis zu 65 °C bietet Ihnen die Altherma 3 R volle Flexibilität bei der Wahl Ihres Heizsystems. Sie haben die freie Wahl zwischen Fußbodenheizung und Heizkörpern und können so Ihr Heizsystem nach Ihren persönlichen Vorlieben gestalten und auch bei kalten Außentemperaturen eine behagliche Raumwärme genießen. Selbst bei Minustemperaturen von bis zu -25 °C bleibt das System robust und zuverlässig. Das "Comfort 365"-Label der Altherma 3 R bedeutet, dass Sie mit dieser Wärmepumpe nicht nur heizen, sondern in Verbindung mit einer Fußbodenheizung auch kühlen können. • Bemerkenswerte Heizleistung › Verfügbar mit 4, 6 oder 8 kW • Hocheffizient › Mit einem COP bis 5,1 • Extrem leise › Schallleistungspegel mit bis zu 52 dB(A) im Flüsterbetrieb • Raumheizung › Systemtemperatur bis zu 65 °C • Klimaschonend › Dank Nutzung des Kältemittels R-32 • Zuverlässig › Frostunempfindlichkeit bis -25 °C • Flexibel › Freie Wahl zwischen Fußbodenheizung und Heizkörpern • Comfort 365 › Heiz- und Kühlfunktion für perfektes Wohlfühlklima Die drei Innengeräte im Überblick - flexibler Einsatz für jede Anwendung Zur Abdeckung aller Anwendungsbereiche ist die Inneneinheit der Daikin Altherma 3 R in verschiedenen Varianten erhältlich: • Modell ECH2O - Kombi-Standgerät mit ECH2O Wärmespeicher › Die Komplettlösung: Modernste Wärmepumpentechnik mit integriertem Wärmespeicher › Hygienisch und offen für zusätzliche Wärmequellen › Maximale Nutzung erneuerbarer Energie mit hohem Komfort bei der Warmwasserbereitung › Integrierter Wärme- und Solarspeicher › Heizen, Kühlen und Warmwasser › Intelligentes Speicher-Management (ISM) für maximale Energieeffizienz und höchsten Heiz- und Warmwasserkomfort › Höchste Hygiene durch Trennung von Speicher- und Trinkwasser › Flexible Anwendung, direkte Kombination mit Solaranlagen oder bestehenden Heizsystemen möglich (Bivalenz-Option) › Optionale Steuerung über App • Modell F - Standgerät mit integriertem Trinkwasserspeicher › All-in-one-Konzept: Kleine Stellfläche und niedrige Bauhöhe › Alle Komponenten und Verbindungen werkseitig montiert › Heizen, Kühlen und Warmwasser › Mit 595 x 625 mm äußerst kleine Grundfläche › Sehr niedrige elektrische Leistungsaufnahme und stets verfügbares Warmwasser › Elegantes, modernes Design in Weiß › Optionale Steuerung über App › Optionale Bi-Zone-Version • Modell W - Wandgerät › Die Vielfältige: Flexible Anwendung für Kaskaden oder als Hybridlösung für bestehende Heizsysteme › Kompaktes Gerät mit geringem Platzbedarf (kaum Seitenabstand erforderlich) › Kombination mit separatem Trinkwasserspeicher möglich › Elegantes, modernes Design › In Kaskaden auch für Mehrfamilienhäuser geeignet › Optionale Steuerung über App
Allgemeine Beschreibung Die Daikin Altherma 3 R 4 kW ist eine effiziente Luft-Wasser-Wärmepumpe in Split-Bauweise, ideal für Neubauten und Niedrigenergiehäuser. Sie bietet bemerkenswerte Heizleistungen und ist mit einer extrem leisen Invertertechnik ausgestattet. Das Außengerät ist wetterfest in einem verzinkten Stahlblechgehäuse untergebracht und verfügt über einen integrierten Außentemperaturfühler. Die Wärmepumpe arbeitet effizient bei Außentemperaturen bis zu -25 °C und ermöglicht die Wahl zwischen Fußbodenheizung und Radiatoren. Technische daten Heizleistung A-7 / W35: 4,50 kW Heizleistung A2 / W35: 3,50 kW Heizleistung A10 / W35: 5,20 kW Kühlleistung A35 / W18: 6,00 kW Kühlleistung A35 / W7: 4,70 kW Betriebsbereich Heizen: -25 °C bis 25 °C Betriebsbereich Kühlen: 10 °C bis 43 °C Betriebsbereich Warmwasser: -25 °C bis 35 °C Abmessungen (H x B x T): 740 x 884 x 388 mm Gewicht: 58,5 kg Kältemittel: R-32 (Füllmenge: 1,5 kg, GWP: 675) Stromversorgung: 1-phasig, 230 V, 50 Hz Max.

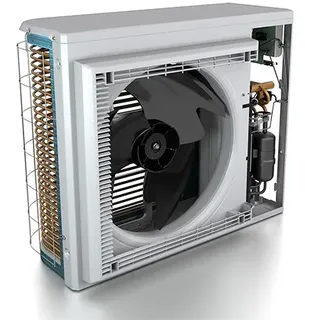

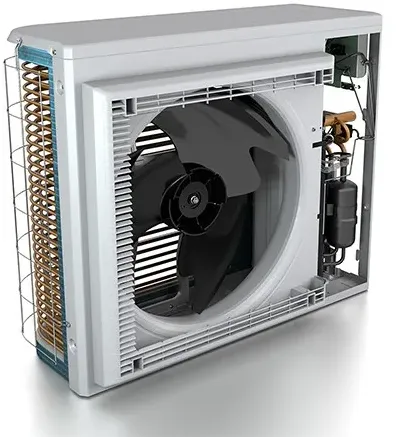

Daikin Altherma 3 R 4 kW Split-Wärmepumpe Außengerät Innovatives Split-Wärmepumpen-Außengerät mit erstklassigen Eigenschaften Mit der Daikin Altherma 3 R 4 kW Wärmepumpe erhalten Sie eine hochmoderne Lösung für Ihre Heiz- und Kühlbedürfnisse, die die Leistung einer Inverter-gesteuerten Kompressor-Verdampfer-Einheit mit einem erweiterten Modulationsbereich besitzt. Der vollhermetische, invertergeregelte Swingverdichter, wurde speziell für den Einsatz mit dem umweltfreundlichen Kältemittel R32 entwickelt und gewährleistet höchste Effizienz bei geräuscharmem Betrieb. Optimiertes Design Das Gehäuse der Altherma 3 R -Serie beeindruckt nicht nur durch sein modernes Erscheinungsbild, sondern auch durch seine Funktionalität. Das Split-Gerät ist wetterfest untergebracht in einem verzinkten Stahlblechgehäuse, grundiert und kunstharz- sowie pulverbeschichtet. Die Regelungseinheit ist in der Inneneinheit integriert. Eine weitere Regelung kann als Fernbedienung via bauseitigem Kabel im Gebäude installiert werden. Durch den freihängenden Wärmetauscher kommt das Gerät ohne Kondensatwanne und Begleitheizung aus. Komfort zu jeder Jahreszeit Die Daikin Altherma 3 R ist eine Niedertemperatur-Wärmepumpe, die auch bei extremen Außentemperaturen bis -25 °C effizient arbeitet. Die Wärmepumpe beeindruckt durch Vorlauftemperaturen von bis zu 65°C. Weitere Produktdetails und Vorteile: Wärmepumpen-Außengerät 4 kW inverter-gesteuerten Kompressor-Verdampfer-Einheit wetterfestes Stahlblechgehäuse integrierter Außentemperaturfühler nur 35 dB(A) im Flüsterbetrieb umweltfreundliches Kältemittel R32 * Betriebsbereich bis -25 °C WLAN-Adapter und Steckmodulverbindung (Zubehör) App-Steuerung möglich Kombinationsmöglichkeiten mit DAIKIN Altherma 3 R ECH20, DAIKIN Altherma 3 R F & DAIKIN Altherma 3 R W *bei einer Kombination mit der R32-Bluevolution-Technologie verringern sich im Vergleich zu R410A negative Auswirkungen auf die Umwelt um 68 %, dank höherer Energieeffizienz ergibt sich unmittelbar eine Senkung des Energieverbrauchs, und es wird eine um 16 % geringere Kältemittel-Füllmenge benötigt Technische Daten: ERGA04EAV3 Schalldruckpegel Heizen Nom. dB(A) 44 (1) Kühlung Nom. dB(A) 48 (1) Schallleistungspegel Heizen Nom. dB(A) 58 (1) Kühlung Nom. dB(A) 61 (1) Kältemittel GWP 675.0 Füllmenge kg 1.50 Typ R-32 Abmessungen Gerät Breite mm 884 Tiefe mm 388 Höhe mm 740 Gewicht Maßeinheit kg 58.5 Betriebsbereich Kühlung Max. °C TK 43 Min. °C TK 10 Warmwasser Min. °C TK -25 Max. °C TK 35 Piping connections Wärmeisolierung Sowohl Flüssigkeits- als auch Gasleitungen Flüssigkeit AD mm 6 Gas AD mm 15.9 Drain OD mm 18 Niveauunterschied IG - AG Max. m 20.0 Power supply Phase 1N~ Bezeichnung V3 Frequenz Hz 50 Spannung V 230 Strom Empfohlene Sicherungen A 20 (1) - Kühlung Ta 35°C - VDWA 18°C (DT = 5°C) - Heizung Ta TK/FK 7°C/6°C - LWC 35°C (DT = 5°C) Lieferumfang: 1 x Daikin Altherma 3 R 4 kW Split-Wärmepumpe Außengerät 1 x Betriebs- und Installationsanleitung ! INSTALLATIONSHINWEIS ! Bei den Geräten mit einem Anschlusswert von 400 V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen. Für Geräte mit einer Nennleistung von mehr als 12 kW benötigen Sie die Zustimmung Ihres Netzbetreibers. Bitte wenden Sie sich für die Installation an den Netzbetreiber oder an ein in das Installateur Verzeichnis des Netzbetreibers eingetragenen Installationsunternehmen. Dieses Installationsunternehmen ist Ihnen auch behilflich bei der Einholung der erforderlichen Zustimmung des jeweiligen Netzbetreibers. Warnung: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen / Schornsteinmeister / Elektrofachbetrieb) vorzunehmen! Bei der Fachplanung von Heizungsanlagen und allg. Feuerungsanlagen (Kaminöfen, Pelletöfen etc.) sind im Vorfeld Absprachen mit dem bzw. Genehmigungen durch den zuständigen bevollmächtigten Bezirksschornsteinfeger erforderlich. Bitte beachten Sie: Die Installation von Gasgeräten darf nur durch einen zugelassenen Fachbetrieb erfolgen!
